Tipo di prodotto	Presa di corrente esterna BBQ (uscita gas)
Marca	Whale
Modello	External BBQ Outlet Socket
Utilizzo	Alimentare un barbecue esterno da un veicolo ricreazionale a GPL (propano/butano)
Dimensioni (L x H x P)	270 x 164 x 124 mm (circa)
Peso	Circa 0,5 kg
Pressione di alimentazione	0,03 a 0,05 bar
Tipo di gas	GPL (propano o butano)
Funzioni principali	Punto di uscita del gas sicuro con valvola di non ritorno; apertura del coperchio scorrevole; blocco di sicurezza che impedisce l'apertura senza collegamento del tubo
Sicurezza	Valvola di non ritorno integrata; arresto di emergenza in caso di perdita; utilizzo solo da parte di tecnico qualificato
Materiale	Plastica ABS robusta (stima)
Colore	Bianco (stima)
Installazione	Taglio nella parete del veicolo; richiede un tecnico del gas qualificato
Manutenzione	Pulire regolarmente le scanalature e il rubinetto; verificare l'assenza di detriti
Accessori inclusi	1 presa esterna BBQ, 1 raccordo del condotto del gas (coperchio Easi-Slide venduto separatamente)
Garanzia	2 anni
Conformità	BS EN 1949-2011

Domande frequenti - External BBQ Outlet Socket Whale

Come installare la presa di corrente esterna BBQ Whale?

L'installazione deve essere eseguita da un tecnico specializzato del gas qualificato, secondo le istruzioni e la norma BS EN 1949-2011. Utilizzare la dima di taglio fornita (pagina 31 delle istruzioni) per forare la parete del veicolo, quindi fissare la presa con le viti fornite. Assicurarsi che nessun cavo o tubo si trovi dietro la parete. Dopo l'installazione, verificare la tenuta con un fluido rilevatore di perdite.

Che tipo di gas utilizzare con questa presa?

La presa è progettata per GPL (gas di petrolio liquefatto), sia propano che butano. Non deve essere utilizzata con altri tipi di gas.

Qual è la pressione del gas richiesta?

L'alimentazione del gas deve essere compresa tra 0,03 bar e 0,05 bar. Una pressione troppo bassa o troppo alta può danneggiare l'apparecchio o presentare un rischio per la sicurezza.

Cosa fare in caso di odore di gas?

In caso di odore di gas, seguire questi passaggi: spegnere tutte le fiamme libere, non azionare interruttori elettrici, aprire finestre e porte per arieggiare, non fumare, chiudere l'alimentazione del gas del veicolo e far ispezionare il sistema da un tecnico qualificato.

Il coperchio non scorre liberamente, cosa fare?

Rimuovere il coperchio e pulire le guide per rimuovere eventuali residui di guarnizione o detriti. Assicurarsi che le viti di fissaggio non siano troppo serrate. Se il problema persiste, verificare che la presa non sia deformata.

Posso collegare direttamente una bombola di gas all'uscita?

No, questa presa è prevista solo come punto di uscita del gas per alimentare un barbecue. Non collegare mai una bombola di gas direttamente all'uscita, è pericoloso e vietato.

La garanzia è valida se modifico l'apparecchio?

Qualsiasi alterazione, uso improprio o utilizzo di parti non originali Whale annulla la garanzia. Inoltre, l'uso dell'apparecchio senza corretta installazione è illegale in alcuni paesi.

Come pulire la presa BBQ Whale?

Pulire regolarmente il rubinetto di arrivo del gas per verificare che non ci siano detriti. Utilizzare un panno morbido e asciutto. Le scanalature intorno alla presa devono essere libere da eventuali residui di materiale sigillante per garantire un funzionamento ottimale.

Posso usare la presa senza il coperchio Easi-Slide?

Il coperchio Easi-Slide è necessario per proteggere la presa e garantirne il corretto funzionamento. È incluso come accessorio obbligatorio. Senza di esso, la presa potrebbe danneggiarsi o presentare un rischio di perdita.

Con quale frequenza controllare il rubinetto di arrivo del gas?

Si consiglia di controllare regolarmente il rubinetto di arrivo del gas per assicurarsi che l'ugello sia pulito e che il raccordo posteriore non sia danneggiato. Si consiglia un'ispezione visiva prima di ogni utilizzo.

MANUALE UTENTE External BBQ Outlet Socket Whale

IT Easi-Slide Prese esterne per utilità Presa con uscita per BBQ esterno Istruzioni per l'installazione e per l'uso

Presa con uscita per BBQ esterno

Istruzioni per l'installazione e per l'uso

Questa presa Whale con uscita per BBQ esterno è destinata all'alimentazione di un BBQ esterno utilizzando l'alimentazione di gas GPL (propano o butano) a bordo del vostro veicolo ricreativo.

La confezione contiene:

1x presa Whale con uscita per BBQ esterno

1x Connettore per tubo flessibile del gas

In aggiunta avrete bisogno di:

1x coperchio Easi-Slide Whale

Le prese Whale per BBQ incluso il connettore per il tubo flessibile del gas devono essere installate e manutenzionate da un tecnico del gas qualificato in conformità a tutte queste istruzioni di installazione e alla norma BS EN 1949-2011.

Sicurezza

ATTENZIONE: fare attenzione quando si utilizza la presa con uscita per BBQ esterno. MAI fare il barbecue vicino ad una tenda.

ATTENZIONE: utilizzare solo come punto di uscita per il gas, mai collegare una bombola del gas direttamente all'uscita.

- Nel caso improbabile di perdite all'impianto del gas o se c'è odore di gas:

- Estinguere tutte le fiamme libere

- Spegnere tutti gli apparecchi e non azionare interruttori elettrici

- Spegnere tutti gli apparecchi a gas

- Aprire le finestre e le porte per la ventilazione

- Non fumare

- Chiudere il collegamento del gas

- Accertarsi immediatamente che l'impianto venga controllato accuratamente da un tecnico del gas qualificato.

- Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, con mancanza di esperienza e conoscenze, a meno che non vengano supervisionate o abbiamo ricevuto le istruzioni relative all'uso dell'apparecchio da parte di una persona responsabile per la loro sicurezza.

- I bambini devono essere supervisionati al fine di assicurare che non giochino con l'applicazione.

- Qualsiasi modifica all'apparecchio, uso improprio o impiego di parti non originali Whale potrebbero rendere nulla la garanzia. La mancata osservanza delle istruzioni per l'installazione e per l'uso causerà l'annullamento della garanzia e l'esclusione delle rivendicazioni di responsabilità. È altresì illegale usare l'apparecchio se installato in modo errato e in alcuni paesi può rendere illegale anche l'uso del veicolo.

- Controllare a intervalli regolari il rubinetto del gas per accertarsi che l'ugello interno sia privo di detriti e che il collegamento del gas verso la parte posteriore non sia stato danneggiato.

- L'alimentazione all'apparecchio esterno non deve essere inferiore a 0.03 bar e non superiore a 0.05 bar.

Dati tecnici

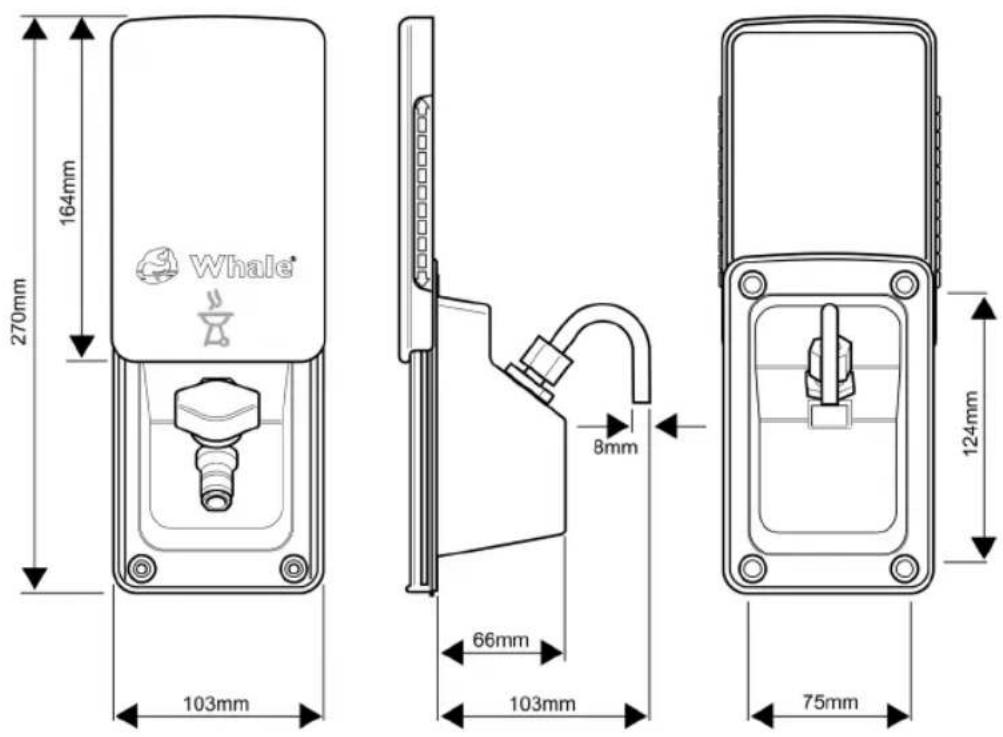

Figura 1. Disegni dimensionali

Prima di iniziare

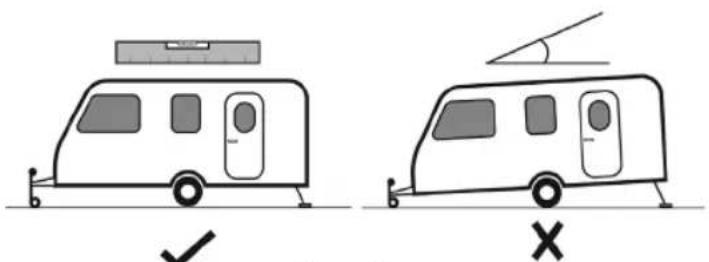

- (Figure 2) Accertarsi che la vostra roulotte, il vostro camper o furgoncino si trovino su una superficie piana e siano stabili.

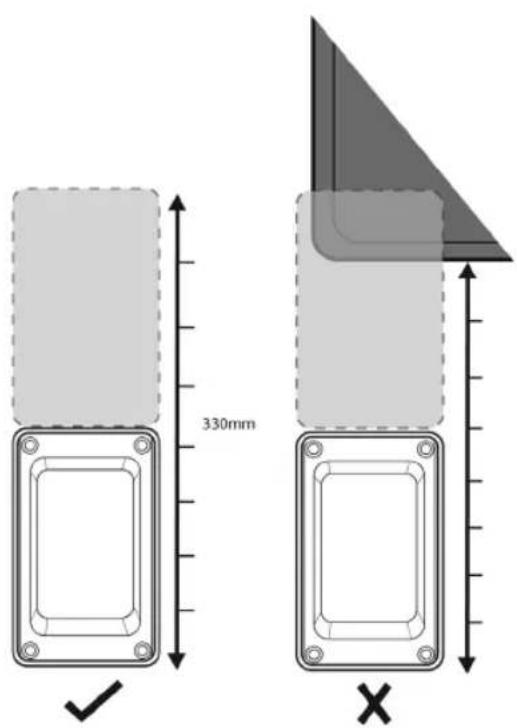

•(Figura 3) Accertarsi di avere sufficiente spazio per l'installazione inclusa la distanza sufficiente per il coperchio Easi-Slide Whale durante l'installazione e l'apertura.
- Deveesserci un'adeguata ventilazione per far fuoriuscire il gas nell'area di installazione.
- Accertarsi che la vostra alimentazione del gas sia scollegata e isolata e che il gas restante nell'impianto venga eliminato.

Installazione della presa (▶1 - 17)

•( ▶1) Accertarsi che non vi siano cavi elettrici o tubi del gas direttamente dietro la parete del veicolo mentre installate la presa.
•( ▶2) Utilizzare il profilo di montaggio della presa di cui a pagina 31 come modello di taglio e fissarlo alla parete del veicolo con nastro adesivo di carta.
•( ▶8) Posizionare il nastro adesivo di carta tutt'intorno all'esterno della presa per proteggere le scanalature.
•( ▶11) Accertarsi che la parte posteriore della presa sia pulita e priva di sporco o detriti al fine di assicurare una buona tenuta.
•( ▶13) Avvitare le viti uniformemente al fine di evitare di torcere la presa. Seguire l'ordine mostrato.
•( ▶14) Nel caso in cui le assi della parete non siano presenti dietro la sagoma della presa, utilizzare dadi piatti per fissare le viti in posizione.
- (▶15) Quando si rimuove il sigillante dalla parte che circonda la presa una volta installata, pulire anche le scanalature per assicurare protezione e un perfetto funzionamento della presa.

Suggerimenti utili

• Se, una volta installato, il coperchio non si muove liberamente, rimuoverlo e assicurarsi che le guide siano prive di sigillante e di detriti.
• Se vi sembra che la vostra presa sia torta una volta installata, regolare leggermente le viti di tenuta.

Installazione dei raccordi (da eseguire a cura di un tecnico del gas qualificato) (▶ 18-21)

• (▶18) Controllare la presenza di perdite utilizzando l'apposito liquido di rilevazione.

Operation (▶22-27)

• Il rubinetto non si apre se il tubo flessibile non è collegato. Ciò serve ad evitare danneggiamenti al rubinetto e ai raccordi e rappresenta inoltre una sicurezza aggiuntiva della presa Whale con uscita per BBQ esterno.
• La valvola è realizzata in conformità alla norma BS EN 1949-2011 e non può essere utilizzata a meno che il raccordo del tubo flessibile non sia in posizione.
• Il rubinetto del gas è dotato di una valvola di non ritorno integrata per cui il gas non può essere alimentato al veicolo.
• Questo rubinetto è progettato solamente per l'alimentazione di gas dal veicolo ad un BBQ esterno.

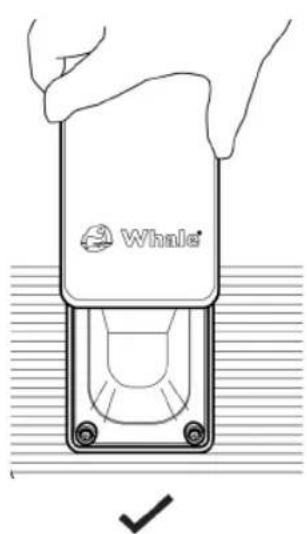

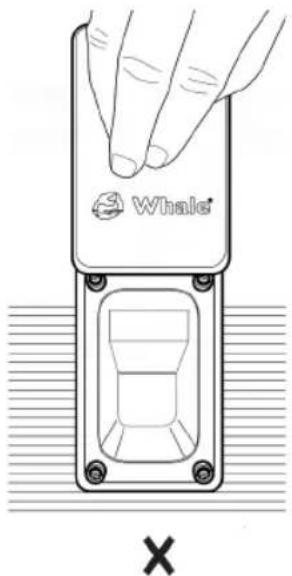

Figura 4. Apertura coperchio scorrevole

Questo prodotto Whale è coperto da una garanzia di 2 anni. Vedere il documento allegato per i dettagli della nostra Dichiarazione di garanzia limitata.

© Copyright Whale © 2017 – Tutti I diritti riservati.

La riproduzione totale o parziale è vietata senza il nostro consenso. WHALE® è un marchio registrato di Munster Simms Engineering Limited, Bangor, Northern Ireland operante come Whale. La politica di Whale è quella di apportare continui miglioramenti e quindi ci riserviamo il diritto di modificare le specifiche senza previa comunicazione. Le immagini hanno scopo meramente orientativo. L'azienda non garantisce la precisione né la completezze delle informazioni contenute in questa o in altra documentazione del prodotto che possono essere soggette a cambiamenti a discrezione unica dell'azienda. Tenere presente che contattando il Supporto Whale acconsentito a ricevere aggiornamenti sul prodotto, informazioni di richiamo, guide e adeguati messaggi di marketing da parte nostra via posta, e-mail o telefono a meno che non abblate acconsentito a ricevere tali messaggi.

Profilo di montaggio presa esterna
