ES Easi-Slide Tomas de corriente para utilidades exteriores Toma de corriente externa para barbacoa Instalación e instrucciones de servicio

Toma de corriente externa para barbacoa

Instalación e instrucciones de servicio

Esta toma de corriente externa para barbacoa de Whale está diseñada para alimentar una barbacoa exterior utilizando su suministro de gas GLP de a bordo de su vehículo recreativo (propano o butano).

Este paquete contiene:

1x toma de corriente externa para barbacoa de Whale

1x conector de manguera de gas

También necesitará:

1x tapa Whale Easi-Slide

Las tomas de corriente para barbacoa de Whale, incluyendo el conector de manguera de gas, deben instalarse y mantenerse por un ingeniero de gas cualificado conforme a estas instrucciones de instalación y BS EN 1949-2011.

Seguridad

CUIDADO: tenga cuidado al utilizar la toma de corriente externa para barbacoa. NUNCA prepare una barbacoa cerca de un toldo o de una tienda de campaña.

CUIDADO: solo para su uso como punto de salida para gas, nunca conecte una botella de gas directamente a la salida.

- En el caso poco probable de fugas en el sistema de gas o de olor a gas:

• Extinguir todas las llamas vivas
• Desconectar todas las aplicaciones y no accionar ningún interruptor eléctrico
• Apagar todas las aplicaciones de gas
• Abrir las ventanas y puertas para ventilar
• No fumar
• Cerrar la toma de gas

• Comprobar de inmediato si el sistema ha sido completamente revisado por un ingeniero de gas cualificado.

• Este equipo no está pensado para ser manipulado por personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, salvo que hayan recibido instrucciones y supervisión sobre el empleo del equipo por una persona responsable de su seguridad.

• Los niños deben estar vigilados para evitar que jueguen con el equipo.
• Cualquier alteración de la aplicación, uso indebido o uso de piezas Whale no originales puede anular la garantía. El incumplimiento de la instalación y de las instrucciones de servicio conducirá a la anulación de la garantía y a la exclusión de las reclamaciones por responsabilidad. También es ilícito utilizar el dispositivo si se instala incorrectamente, pudiendo ser ilegal en algunos países utilizar el vehículo.
• Revise regularmente la llave del gas para asegurarse de que la boquilla interior esté libre de restos y que la toma de gas en la culata no haya quedado dañada.
• El suministro a aplicaciones externas no debe ser inferior a 0,03 bares ni superior a 0,05 bares.

Datos técnicos

270mm 164mm Whale® 8mm 103mm 66mm 103mm 75mm 124mm

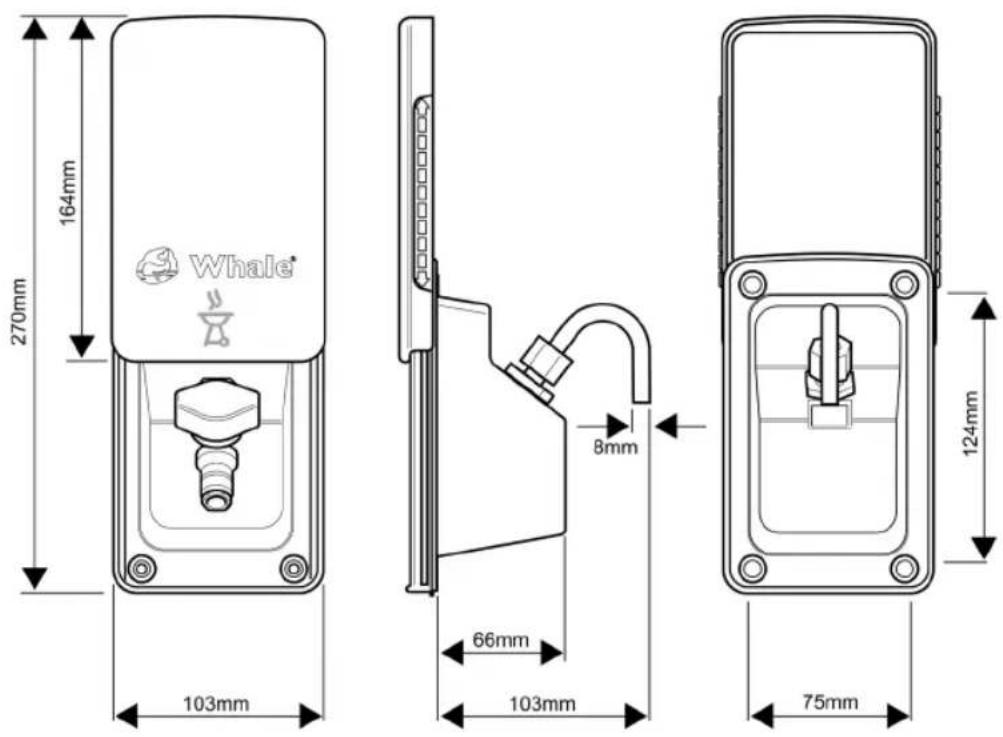

Fig. 1. Dibujo dimensional

Antes de comenzar

- (Fig. 2) Asegúrese de que su caravana, autocaravana o furgoneta se encuentre sobre una superficie plana y esté asegurada.

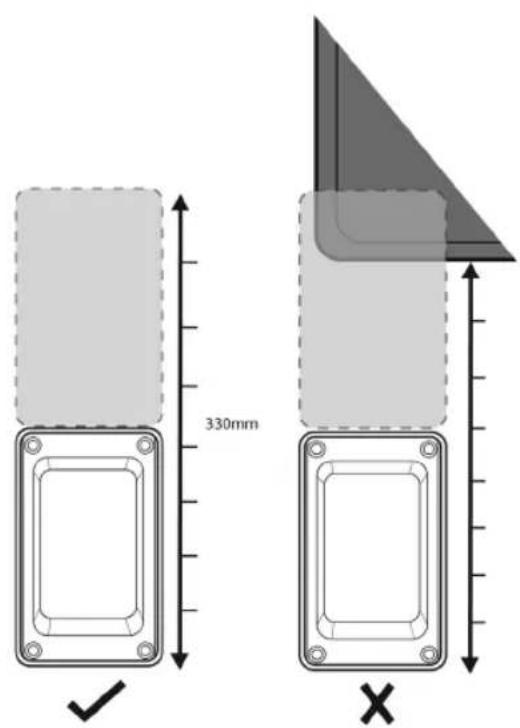

•(Fig. 3) Asegúrese de disponer de suficiente espacio libre en la pared para su instalación, incluyendo suficiente distancia para la instalación y apertura de la tapa Whale Easi-Slide.
- Debe contar con una ventilación de gas adecuada en la zona de instalación.
- Asegúrese de que su suministro de gas esté desconectado y aislado y de que se haya purgado cualquier resto de gas en el sistema.

330mm

Fig. 3

Instalación de la toma de corriente (▶1 - 17)

•( ▶1) Asegúrese de que no haya cables eléctricos o ductos de gas directamente detrás de la pared del vehículo donde prevé instalar la toma de corriente.
•( ▶2) Utilice el perfil de montaje de zócalos de la página 31 como guía de corte y fijelo a la pared del vehículo utilizando cinta adhesiva.
•( ▶8) La cinta adhesiva debe fijarse alrededor de la parte exterior del zócalo para proteger las ranuras.
•( ▶11) Asegúrese de que el marco de sellado trasero del zócalo esté limpio y libre de cualquier suciedad o de restos para garantizar un buen sellado.
•( ▶13) Apriete los tornillos de forma uniforme para evitar que la toma de corriente se tuerza. Siga el orden indicado.
•( ▶14) En caso de que no haya listones de pared detrás de la sección de la toma de corriente, utilice tuercas planas para asegurar los tornillos en su sitio.
- (▶15) Al retirar el sellado de alrededor de la toma de corriente una vez instalada, limpie también las ranuras para garantizar la protección y el funcionamiento perfecto de la toma de corriente.

Consejos útiles

• Si la cubierta no se mueve libremente una vez instalada, retírela y compruebe si los perfiles guía están libres de sellante y de restos.
• Si su toma de corriente parece estar torcida una vez instalada, ajuste ligeramente los tornillos de sellado.

Instalación de elementos (a realizar por un ingeniero de gas cualificado) (▶ 18-21)

• (▶18) Compruebe siempre que no haya fugas utilizando un fluido de detección de fugas.

Funcionamiento (▶ 22-27)

• La llave no se abrirá si la abrazadera no está conectada. De este modo se evitan daños en la llave y en los elementos, y es una característica de seguridad adicional de la toma de corriente externa para barbacoas de Whale.
• La válvula está diseñada conforme a BS EN 1949-2011 y no puede accionarse salvo que se haya instalado el racor de la manguera.
• La llave del gas cuenta con una válvula de no retorno integrada, por lo que el gas no se puede suministrar al vehículo.
• Esta llave ha sido diseñada únicamente para suministrar gas desde el vehículo a una barbacoa externa.

Fig. 4.

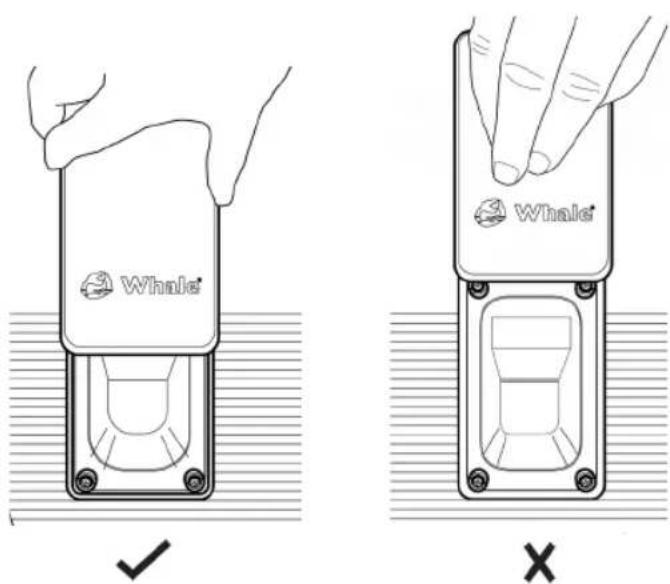

Abrir la tapa deslizante

Este producto de Whal cuenta con 2 años de garantía. Consulte el documento adjunto para más detalles sobre nuestra Declaración de Garantía Limitada.

© Copyright Whale © 2017 – Todos los derechos reservados.

Queda prohibida la reproducción total o parcial sin permiso. WHALE® es una marca registrada de Munster Simms Engineering Limited, Bangor, Irlanda del Norte comerciada como Whale. La política de Whale está en continua mejora, por lo que nos reservamos el derecho a modificar las especificaciones sin previo aviso. Las ilustraciones únicamente son orientativas. La compañía no garantiza la precisión ni la totalidad de la información recogida en esta o en cualquier otra documentación del producto y está sujeta a cambios a su discreción. Por favor, tenga en cuenta que al ponerse en contacto con el servicio de atención al cliente de Whale se declara conforme con la recepción de novedades de productos, Información recordatoria, guías de ayuda y mensajes de marketing adecuados por nuestra parte por correo postal, correo electrónico o teléfono, salvo que indique su objeción a recibir tales mensajes.

Perfil de montaje extesno para toma de corriente
