Tipo de producto	Toma con seccionador de aislamiento
Marca	Whale
Modelo	Isolator Switch Socket
Categoría	Interruptor
Uso	Vehículos de ocio (caravanas, autocaravanas, furgonetas)
Alimentación	230 V CA, 16 A
Funciones principales	Cortar la alimentación eléctrica de los aparatos para preservar la batería
Peso estimado	0,5 kg
Dimensiones estimadas	100 x 100 x 80 mm
Material	Plástico, caucho de sellado
Índice de protección estimado	IP44
Color	Blanco/gris
Contenido del paquete	1 x toma con seccionador de aislamiento, 1 x llave de aislamiento
Accesorios requeridos	Cubierta Easi-Slide (vendida por separado)
Normas	EN 60335-1, EN 60309-1, Directiva de baja tensión 2014/35/UE
Garantía	2 años
Mantenimiento y limpieza	Limpiar regularmente las ranuras y rieles de guía; retirar el material sellador después de la instalación.
Seguridad	Instalación por una persona cualificada (BS7671/IEC 60364); aislar el vehículo de cualquier fuente de energía antes de trabajar; tapas cerradas cuando no esté en uso; riesgo de electrocución por mal tiempo.
Piezas de repuesto y reparabilidad	El cable de alimentación dañado debe ser reemplazado por un cable especial proporcionado por el fabricante.
Información general	Marca registrada Whale (Munster Simms Engineering Limited, Irlanda del Norte)

Preguntas frecuentes - Isolator Switch Socket Whale

¿Cuál es el papel del seccionador de aislamiento Whale?

El seccionador de aislamiento permite cortar la alimentación eléctrica de sus aparatos para preservar la vida útil de la batería en los vehículos de ocio.

¿Puedo instalar la toma yo mismo?

No, la instalación debe ser realizada por una persona cualificada según las normas BS7671 PARTE 2/IEC 60364.

¿Qué herramientas son necesarias para la instalación?

Necesitará un perfil de montaje (página 43 del manual), cinta adhesiva, cinta de enmascarar, tornillos y tuercas planas si es necesario.

¿Está incluida la cubierta Easi-Slide?

No, la cubierta Easi-Slide Whale se vende por separado y es necesaria para proteger la toma de las inclemencias del tiempo.

¿Cuál es la tensión y la corriente soportadas?

La toma soporta una tensión de 230 V y una corriente de 16 A.

¿Cómo mantener la toma aisladora?

Después de la instalación, retire el material sellador alrededor de la toma y limpie las ranuras. Verifique que los rieles de guía de la cubierta estén libres de residuos.

¿Qué hacer si la cubierta no se desliza libremente?

Retire la cubierta y asegúrese de que los rieles de guía estén limpios, sin material sellador ni residuos.

¿La garantía sigue siendo válida en caso de modificación?

Cualquier alteración, uso abusivo o empleo de piezas no originales de Whale puede anular la garantía.

¿Puedo usar la toma en mal tiempo?

La cubierta debe permanecer cerrada cuando la toma no esté en uso. En caso de nieve, hielo o lluvia intensa, existe riesgo de electrocución.

¿Dónde puedo encontrar el manual completo?

El manual completo está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com.

MANUAL DE USUARIO Isolator Switch Socket Whale

Tomas de corriente para utilidades exteriores

Toma de corriente eléctrica de entrada, Toma de corriente eléctrica de salida, multimedia 3 en 1 y para interruptor seccionador

Instalación e instrucciones de servicio

NL Easi-Slide

externe aansluiting

Toma de corriente eléctrica de entrada, Toma de corriente eléctrica de salida, multimedia 3 en 1 y para interruptor seccionador

Instalación e instrucciones de servicio

El paquete de toma de corriente eléctrica de entrada contiene:

1 toma de corriente eléctrica de entrada

El paquete de toma de corriente eléctrica de salida contiene:

1x toma de corriente eléctrica de salida de Whale

El paquete de toma de corrientes multimedia 3 en 1 contiene:

1x toma de corriente multimedia 3 en 1 de Whale

El paquete de toma de corriente para interruptor seccionador contiene:

1x toma de corriente para interruptor seccionador de Whale

1x llave de seccionador

Asimismo, para los 4 paquetes necesitará también: 1x tapa Easi-Slide de Whale

Todos los trabajos deben ser realizados por una persona competente conforme a lo definido en BS7671 PARTE 2/IEC 60364.

Índice

Instalación de la toma de corriente 23

1. Toma de corriente eléctrica de entrada 26

2. Toma de corriente eléctrica de salida 30

3. Toma de corriente multimedia 3 en 1 34

4. Toma de corriente para interruptor seccionador 38

Perfil de montaje externo para toma de corriente 43

Seguridad

- Este equipo no está pensado para ser manipulado por personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y de conocimientos, salvo que hayan recibido instrucciones y supervisión sobre el empleo del equipo por una persona responsable de su seguridad.

- Los niños deben estar vigilados para evitar que jueguen con el equipo.

- Cualquier alteración de la aplicación, uso indebido o uso de piezas Whale no originales puede anular la garantía. El incumplimiento de la instalación y de las instrucciones de servicio conducirá a la anulación de la garantía y a la exclusión de las reclamaciones por responsabilidad. También es ilícito utilizar el dispositivo si se instala incorrectamente, pudiendo ser ilegal en algunos países utilizar el vehículo.

- Si el cable de alimentación de entrada o salida de la red eléctrica está dañado, este debe sustituirse por un cable o conjunto especial disponible en el fabricante o agente de servicio.

- Solo para su uso en vehículos recreativos.

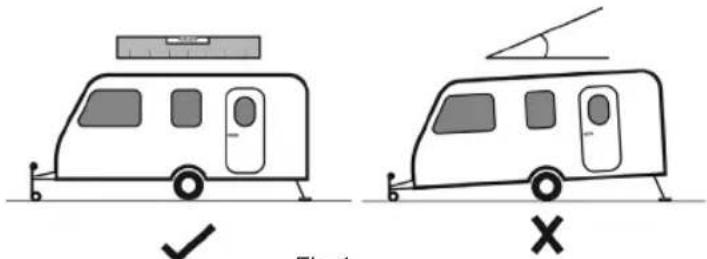

- (Fig. 1) Asegúrese de que su caravana, autocaravana o furgoneta se encuentre sobre una superficie plana y que esté asegurada.

- (Fig. 2) Asegúrese de disponer de suficiente espacio libre en la pared para su instalación, incluyendo suficiente distancia para la instalación y apertura de la tapa Whale Easi-Slide Lid.

Instalación de la toma de corriente (▶1 - 17)

•( ▶1) Asegúrese de disponer de suficiente espacio libre en la pared para su instalación, incluyendo suficiente distancia para la instalación y apertura de la tapa Whale Easi-Slide.
•( ▶2) Utilice el perfil de montaje de zócalos de la página 43 como guía de corte y fijelo a la pared del vehículo utilizando cinta adhesiva.
•( ▶8) La cinta adhesiva debe fijarse alrededor de la parte exterior del zócalo para proteger las ranuras.
•( ▶11) Asegúrese de que el marco de sellado trasero del zócalo esté limpio y libre de cualquier suciedad o restos para garantizar un buen sellado.

•( ▶ 13) Apriete los tornillos de forma uniforme para evitar que la toma de corriente se tuerza. Siga el orden indicado.
•( ▶ 14) Si no hubiera listones de pared detrás de la sección de la toma de corriente, utilice tuercas planas para asegurar los tornillos en su sitio.
•( ▶ 15) Al retirar el sellado alrededor de la toma de corriente una vez instalada, limpie también las ranuras para garantizar la protección y el funcionamiento perfecto de la toma de corriente.

Consejos útiles

• Si la cubierta no se mueve libremente una vez instalada, retírela y compruebe si los perfiles guía están libres de sellante y restos.
• Si su toma de corriente parece estar torcida una vez instalada, ajuste ligeramente los tornillos de sellado.

Instalación de elementos (▶18) o (▶23a/24b) o (▶29-32) o (▶34-35)

- Cerciórese de que su vehículo esté aislado de cualquier fuente de corriente antes de comenzar con los trabajos

- Todas las instalaciones de elementos deben ser realizadas por una persona competente conforme a lo definido en BS7671 Parte 2/IEC 60364.

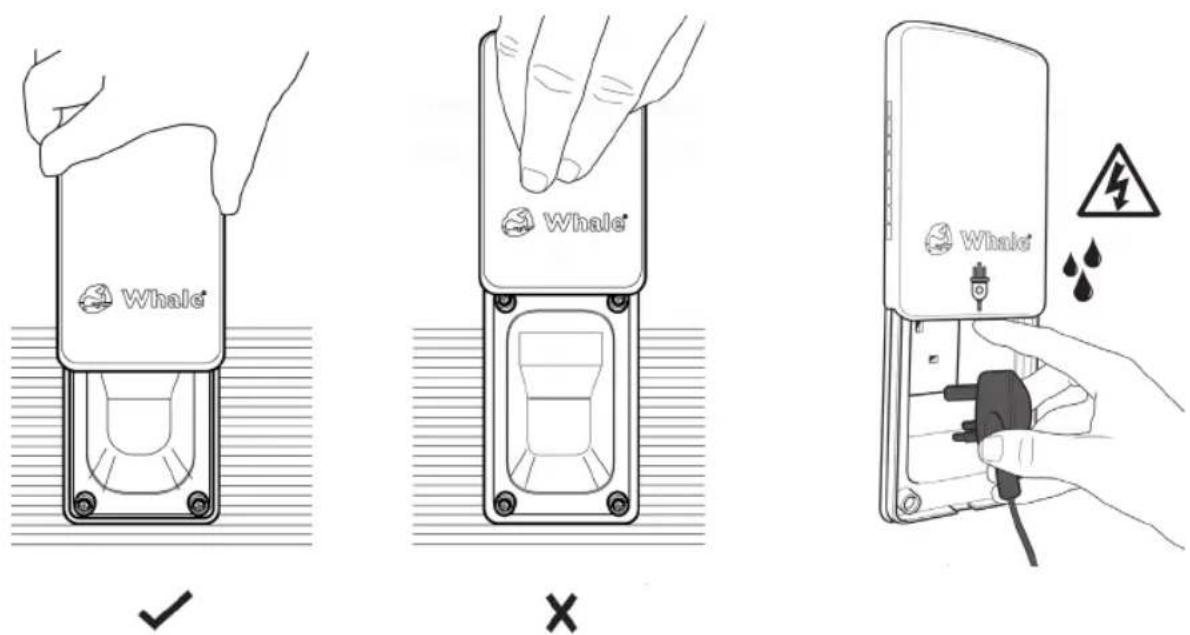

Funcionamiento (▶ 19-22) o (▶ 24 -28) o (▶ 33) o (▶ 36-40)

- (Fig. 4.) Todas las tapas de las tomas de corriente deben mantenerse cerradas cuando no se utilicen. En condiciones adversas, por ejemplo de nieve, heladas o lluvias torrenciales, se puede correr riesgo de electrocución.

ES 1. Toma de corriente eléctrica de entrada

La nueva toma de corriente eléctrica de entrada le permite la conexión segura de corriente eléctrica de 230V/16 amp a su caravana, rulot o furgoneta de camping in situ.

ES 2. Toma de corriente eléctrica de salida

Esta toma de corriente de salida de fácil acceso incluye una toma de corriente de 3 polos para el Reino Unido o de 2 polos para SCHUKO (UE) que permite conectar aplicaciones eléctricas a índices de 13 amperios (Reino Unido) o 16 amperios (UE) tales como herramientas eléctricas, iluminación, televisión o videoconsolas. La tapa Easi-Slide puede cerrarse por completo durante su uso, protegiendo la unidad del agua.

NL 2. Stroomuitlaat stopcontact

Disfrute del entretenimiento de viaje con la toma de corriente multimedia 3 en 1 de Whale. Alimenta a antenas y satélites de televisión y ofrece una toma de corriente de 12v d.c. para conectar o cargar dispositivos.

ES Instalación de elementos

ES 4. Para interruptor seccionador

El interruptor seccionador de Whale le permite reducir la corriente para sus aplicaciones, preservando la preciada vida útil de las baterías.

ES Instalación de elementos

Este producto de Whal cuenta con 2 años de garantía. Consulte el documento adjunto para más detalles sobre nuestra Declaración de Garantía Limitada.

©Copyright Whale® 2018 - Todos los derechos reservados. Queda prohibida la reproducción total o parcial sin permiso. WHALE® es una marca registrada de Munster Simms Engineering Limited, Bangor, Irlanda del Norte comerciada como Whale. La política de Whale está en continua mejora, por lo que nos reservamos el derecho a modificar las especificaciones sin previo aviso. Las ilustraciones únicamente son orientativas.

La compañía no garantiza la precisión ni la totalidad de la información recogida en esta o en cualquier otra documentación del producto y está sujeta a cambios a su discreción.

Perfil de montaje externo para toma de corriente
