BRUKSANVISNING Isolator Switch Socket Whale

Externa försörjningsuttag

Nätström i, Elnätuttag, multimedia 3-i-1 och huvudströmbrytaruttag

Installations-och driftsanvisningar

Nätström i, Elnätuttag, multimedia 3-i-1 och huvudströmbrytaruttag

Installations- och driftsanvisningar

Paketet Uttag med nätström innehåller:

1 x Whale Uttag med nätström

Förpackningen elnätuttag innehåller:

1x Whale elnätuttag

Multimedia 3-i-1-uttag:

1x Whale multimedia 3-i-1-uttag

Huvudströmbrytaruttag innehåller:

1x Whale huvudströmbrytaruttag

1x nyckel

För alla 4 produkterna krävs också: 1x

Whale Easi-Slide-lock

Allt arbete måste utföras av behörig installatör enligt definitionerna i BS7671 PART 2/IEC 60364.

Innehåll

Uttagsinstallation

23

1. Nätström i 26

2. Elnätuttag 30

3. Multimedia 3-i-1-uttag 34

4. Huvudströmbrytare 38

Monteringsprofil, externt uttag 43

Säkerhet

• Denna produkt får inte användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, såvida de inte står under uppsikt av en person som är ansvarig för deras säkerhet eller av denne har fått instruktioner om hur apparaten skall användas.
• Barn måste övervakas så att de inte kommer åt att leka med produkten.
• Alla modifieringar av produkten, missbruk eller användning av andra delar än original från Whale kan leda till att garantin upphör att gälla. Underlåtenhet att följa installations- och driftsanvisningarna leder till garantiförlust och uteslutande av ansvarsanspråk. Det blir också olagligt att använda produkten om den installeras felaktigt, och i vissa länder kan det också bli olagligt att använda fordonet.
• Om strömförsörjningskabeln är skadad skall den bytas ut mot en specialkabel eller -enhet som beställs hos tillverkaren eller dennes servicebolag.
• Får användas endast i fritidsfordon.

Innan du börjar

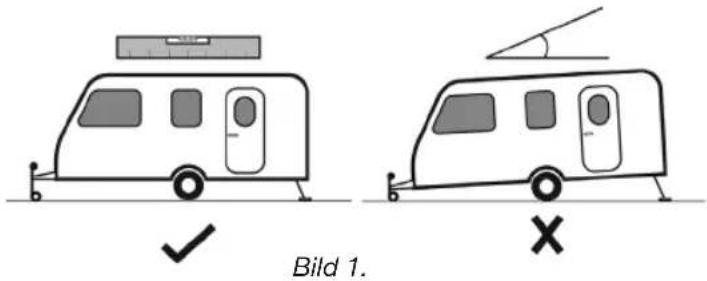

- (bild 1) Se till att din husvagn, husbil eller skåpbil står på en jämn yta och är säkrad.

Bild 1.

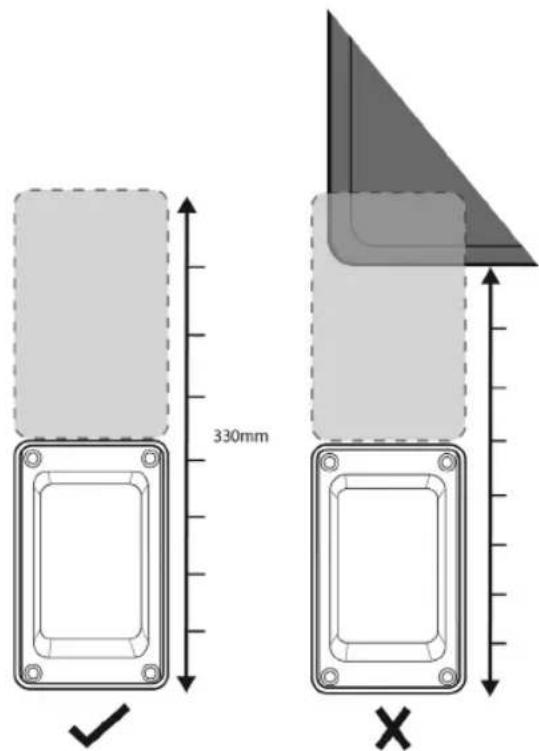

- (bild 2) Se till att du har tillräckligt med ledigt väggutrymme för installationen inkl. tillräckligt med plats för Whale Easi-Slide-locket vid installation och öppnande.

Uttagsinstallation (▶1 - 17)

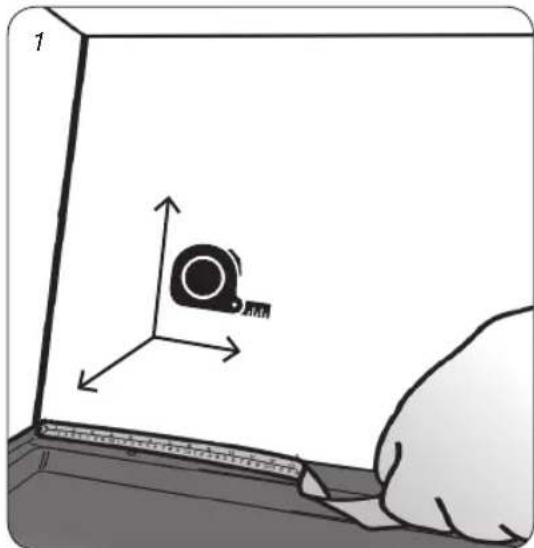

•( ▶1) Se till att du har tillräckligt med ledigt väggutrymme för installationen inkl. tillräckligt med plats för Whale Easi-Slide-locket vid installation och öppnande.
•( ▶2) Använd sockelmonteringsprofilen på sid.43 som skärmall och fixera den på fordonsväggen med hjälp av maskeringstejp.
•( ▶8) Maskeringstejpen skall sättas upp runt utsidan av uttaget för att skydda räfflorna.
•( ▶11) Se till att den bakre tätningsytan av uttaget är ren och fri från all smuts eller skräp, så att en god tätning uppnås.

•( 4 13) Dra åt skruvarna jämnt så att inte uttaget vrids. Följ den visade sekvensen.
•( 4 14) I det fall att det saknas väggläkt bakom uttagsursparningen använder man platta muttrar för att låsa skruvarna på plats.
• ( 4 15) Vid borttagning av tätningsmedel från uttagets kanter vid installationen måste man också rengöra räfflorna för att säkerställa skyddet och en smidig användning av uttaget.

Värdefulla tips

• Om locket inte rör sig fritt när det installeras måste man ta bort det och se till att styrspåren är fria från tätningsmedel och skräp.
• Om uttaget verkar vara vridet vid installation måste man justera tätningsskruvarna något.

Anslutningsinstallation (4 18) eller (4 23a/23b) eller (4 29-32) eller (4 34-35)

• Säkerställ att fordonet är isolerat från alla strömkällor innan arbetet påbörjas
• Alla anslutningsinstallationer skall utföras av behörig person enligt definitionerna i BS7671 del 2/IEC 60364.

Drift (419-22) eller (4 24-28) eller (4 33) eller (4 36-40)

- (bild 4.) Alla uttagslock måste vara stängda när de inte används. I tuffa väderförhållanden, t.ex. snö, frost eller kraftigt regn finns det risk för livsfarliga elektriska stötar.

Socket Installation

DE Anschlussmontage
FR Installation de la prise
IT Installazione della presa
ES Instalación de la toma de corriente
NL Het installeren van het stopcontact
SE Uttagsinstallation

Den nya Whale Uttag med nätström gör det möjligt att på ett säkert sätt ansluta 230V/16 amp nätström till din husvagn, husbil eller camping-van på ställplatsen.

Technical Data

DE Technische Daten
FR Données techniques
IT Dati tecnici
ES Datostécnicos
NL Technische gegevens
SE Tekniska data

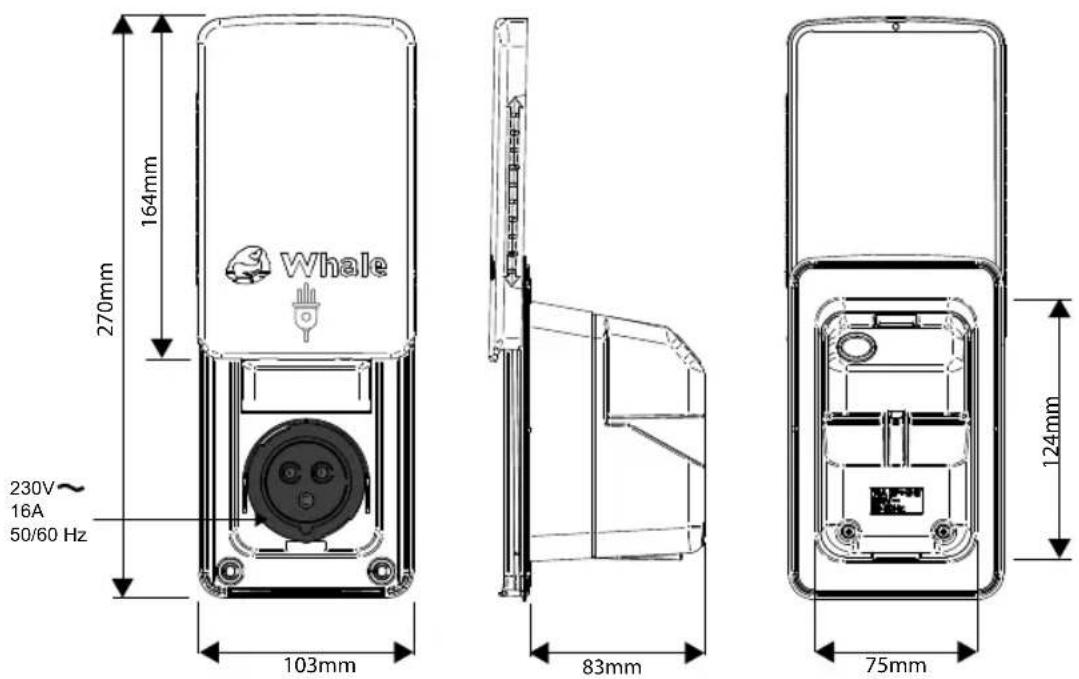

230V~ 16A 50/60 Hz Whale 164mm 270mm 103mm 83mm 124mm 75mm

Detta lättåtkomliga elnätuttag har ett UK 3-stifts eller SCHUKO 2-stiftsuttag (EU) som gör det möjligt att ansluta elapparater till 13-amp (UK) eller 16-amp (EU) märkdata t.ex. eldrivna verktyg, belysning, TV eller spelkonsoler. Locket Easi-Slide kan stängas helt under användning, vilket gör enheten väderskyddad.

Technical Data

DE Technische Daten
FR Données techniques
IT Dati tecnici
ES Datostécnicos
NL Technische gegevens
SE Tekniska data

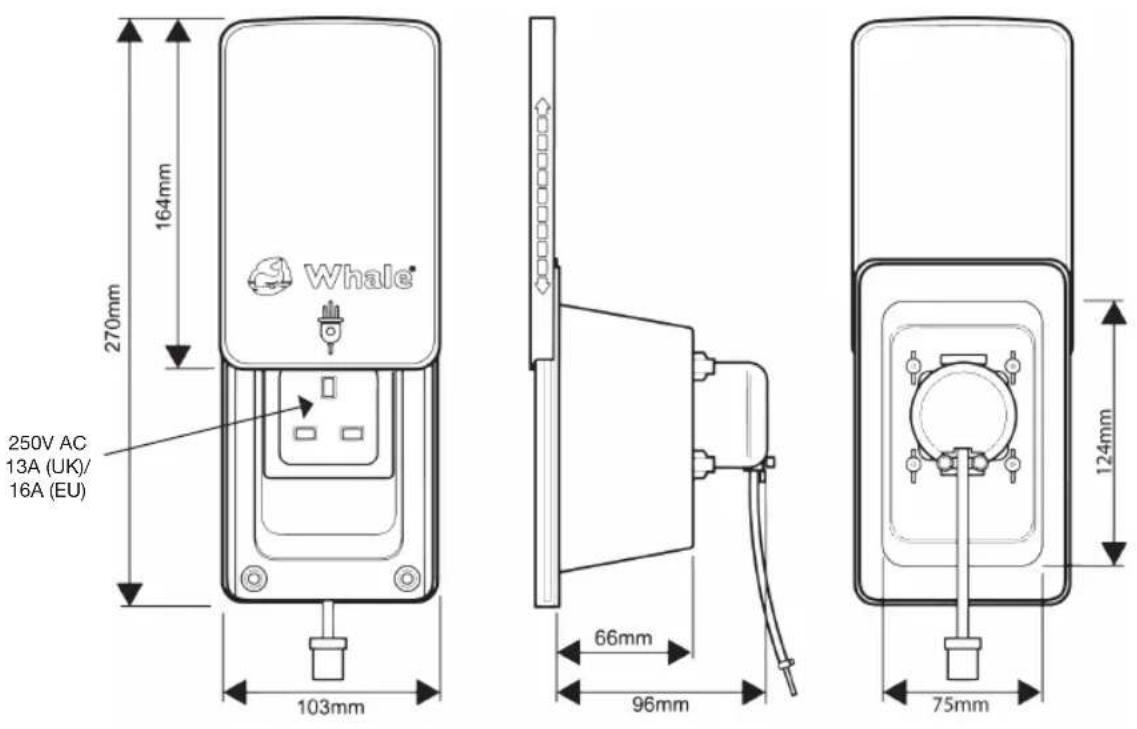

250V AC 13A (UK)/ 16A (EU) Whale 270mm 164mm 103mm 66mm 96mm 124mm 75mm

Figure 6. Mains Electric Out Socket Dimensional Drawings

DE Abbildung 6. Maßzeichnungen für die Stromanschlussdose
FR Figure 6. Schémas de principe de la prise de réseau d'alimentation électrique
IT Figura 6. Disegni dimensionali presa esterna rete elettrica
ES Fig. 6. Dibujo dimensional de la toma de corriente eléctrica de salida
NL afb. 6. stroomuitlaat stopcontact, tekening met afmetingen
SE Bild 6. Elnätuttag, dimensionsritningar

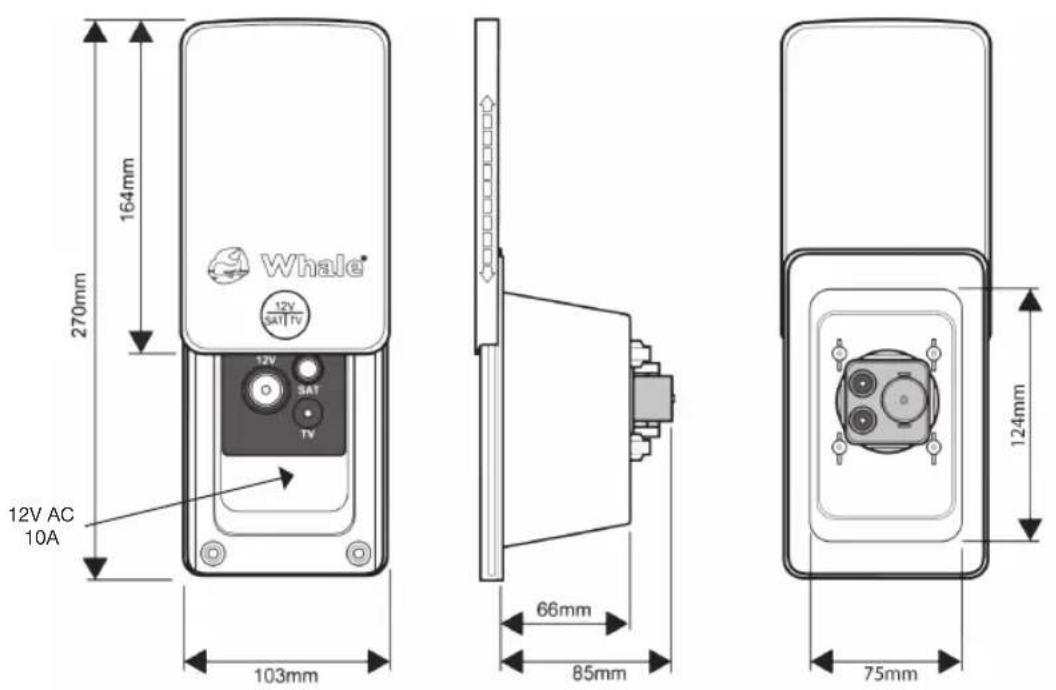

Njut av underhållning på resan med Whale Multimedia 3-i-1-uttag. TV via antenn och satellit, samt med 12v d.c. uttag för drift eller laddning av din enhet.

Technical Data

DE Technische Daten
FR Données techniques
IT Dati tecnici
ES Datostécnicos
NL Technische gegevens
SE Tekniska data

SE 4. Huvudströmbrytare

Whale huvudströmbrytare gör det möjligt att bryta strömmen till dina apparater vilket sparar värdefull batteritid.

Technical Data

DE Technische Daten
FR Données techniques
IT Dati tecnici
ES Datostécnicos
NL Technische gegevens
SE Tekniska data

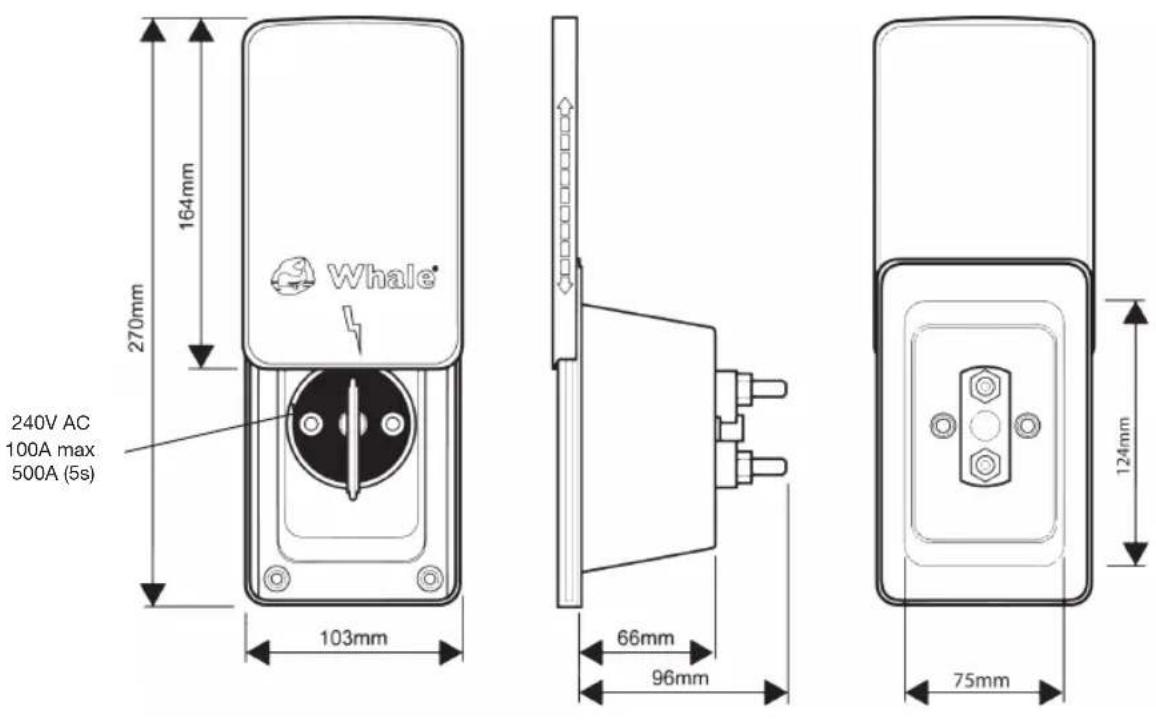

240V AC 100A max 500A (5s) Whale® 164mm 270mm 103mm 66mm 96mm 124mm 75mm

Denna produkt från Whale omfattas av en garanti på 2 år. Se bifogat dokument för information om vår begränsade garanti.

©Copyright Whale® 2018 - Med ensamrätt. Mångfaldigande, helt eller delvis, utan tillstånd är förbjudet.

WHALE, är ett registrerat varumärke tillhörande Munster Simms Engineering Limited, Bangor, Nordirland, handelsnamn Whale. Whale:s policy syftar mot fortiöpande förbättringar och vi förbehåller oss rätten att ändra specifikationerna utan föregående varsel. Illustrationerna är endast vägledande.

Företaget garanterar varken exaktheten eller fullständigheten hos informationen i någon produktbroschyr och den kan komma att ändras när som helst.
