BRUKSANVISNING Water Out Socket Whale

Externa försörjningsuttag

Påfyllning av tanken, Påfyllning av tanken+12V, samt vattenuttag

Installations-och driftsanvisningar

Påfyllning av tanken, Påfyllning av tanken +12V, samt vattenuttag

Installations- och driftsanvisningar

Påfyllning av tanken innehåller:

Påfyllning av tanken + 12V innehåller:

Dessutom krävs Whale Superfil vattenpump GP1633 – levereras separat

ELLER

Vattenuttag innehåller:

1x Whale vattenuttag

Dessutom krävs Whale Compact Shower SO4100B (grossistförpackning), SO4100C

(detaljistförpackning) – levereras separat

För alla tre produkterna krävs också: 1x Whale Easi-Slide lock

Innehåll

Uttagsinstallation

23

• Denna produkt får inte användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, såvida de inte står under uppsikt av en person som är ansvarig för deras säkerhet eller av denne har fått instruktioner om hur apparaten skall användas.
• Barn måste övervakas så att de inte kommer åt att leka med produkten.
• Alla modifieringar av produkten, missbruk eller användning av andra delar än original från Whale kan leda till att garantin upphör att gälla. Underlåtenhet att följa installations- och driftsanvisningarna leder till garantiförlust och uteslutande av ansvarsanspråk. Det blir också olagligt att använda produkten om den installeras felaktigt, och i vissa länder kan det också bli olagligt att använda fordonet.
• För användning I fritidsfordon med ett typiskt vattensystem trycksatt upp till 3 bar.

Innan du börjar

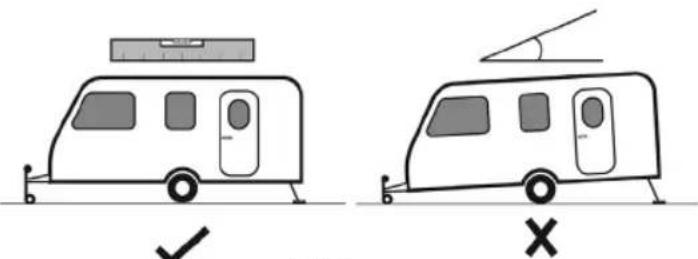

• (bild 1) Se till att din husvagn, husbil eller skåpbil står på en jämn yta och är säkrad.

330mm

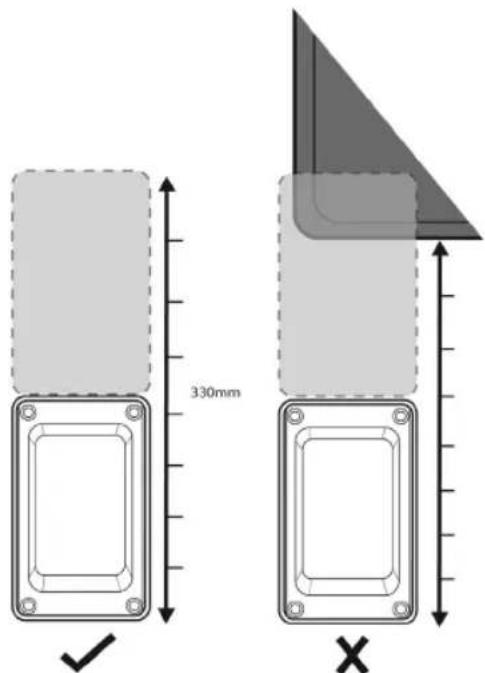

Bild 2.

• (bild 2) Se till att du har tillräckligt med ledigt väggutrymme för installationen inkl. tillräckligt med plats för Whale Easi-Slide-locket vid installation och öppnande.

- Dessa produkter är inte utformade för något annat syfte än att leverera färskvatten till en husvagn eller andra fritidsfordon.

- Frånskilj alltid strömkällorna före installation eller anslutning.

- Vid alla tillämpningar är det viktigt att ett system med säkra arbetsmetoder används vid installation, användning och underhåll.

- Se alltid till att vattensystemet är dränerat innan du påbörjar arbetet.

Uttagsinstallation ( ▶1 - 17)

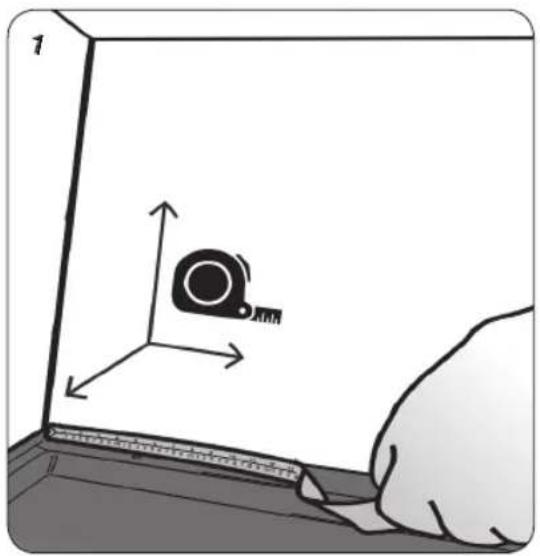

(▶1) Kontrollera att du har tillräckligt med fritt väggutrymme för installationen inkl. tillräckligt med utrymme för Whale Easi-Slide locket vid installation och öppnande.

(▶2) Använd sockelmonteringsprofilen på sid.39 som skärmall och fixera den på fordonsväggen med hjälp av maskeringstejp.

(▶8) Maskeringstejpen skall sättas upp runt utsidan av uttaget för att skydda räfflorna.

11) Se till att den bakre tätningsytan av uttaget är ren och fri från all smuts eller skräp, så att en god tätning uppnås.

(13) Dra åt skruvarna jämnt så att inte uttaget vrids. Följ den visade sekvensen.

(14) I det fall att det saknas väggläkt bakom uttagsursparningen använder man platta muttrar för att låsa skruvarna på plats.

15) Vid borttagning av tätningsmedel från uttagets kanter vid installationen måste man också rengöra räfflorna för att säkerställa skyddet och en smidig användning av uttaget.

Värdefulla tips

- Om locket inte rör sig fritt när det installeras måste man ta bort det och se till att styrspåren är fria från tätningsmedel och skräp.

- Om uttaget verkar vara vridet vid installation måste man justera tätningsskruvarna något.

Anslutningsinstallation

• Påfyllning av tanken (▶ 18-19)
- Påfyllning av tanken + 12v uttag (▶25-27)
• Vattenuttag (▶35-36)

Lockfastsättning (▶20-21) eller (▶28-29)

- För påfyllning av tanken och påfyllning av tanken+ 12v uttag skall locken snäppas på från sidan.

Drift (▶22-24) eller (▶30-34) eller (▶37-40)

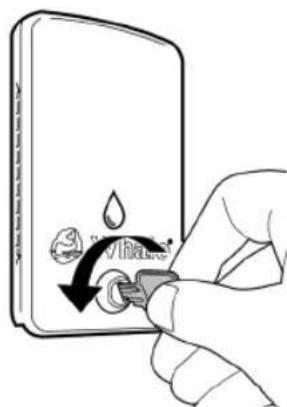

• (bild 3) Locken till påfyllning av tanken och påfyllning av tanken + 12v uttag har en säkerhetsspärr som förhindrar åtkomst till din färskvattenförsörjning. Vrid medsols för att låsa, motsols för att låsa upp locket.
• Alla uttagslock måste vara stängda när de inte används.

Whal

V/haize

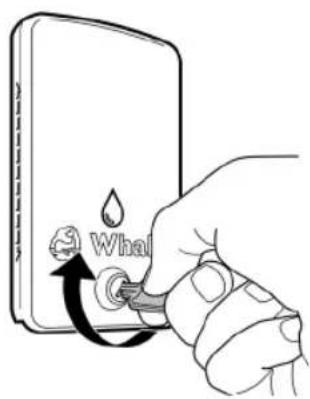

Bild 3. Låsning och upplåsning av locket

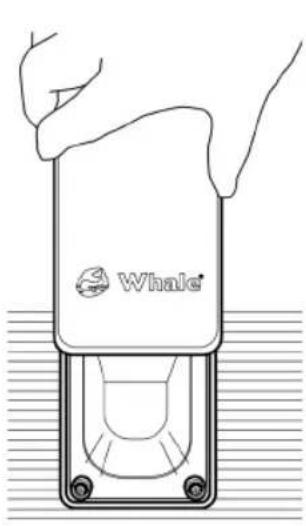

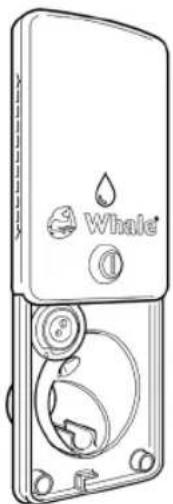

Bild 4. Öppnande av skjutlocket

Socket Installation

DE Anschlussmontage
FR Installation de la prise
IT Installazione della presa
ES Instalación de la toma de corriente
NL Het installeren van de aansluiting
SE Uttagsinstallation

SE 1. Påfyllning av tanken

Fyll vattentanken ombord direkt med hjälp av påfyllning av tanken. Det unika, säkra slangfästet håller pumpen på plats under påfyllningen (▶24). I tankpåfyllningsdesignen finns en spärr som skyddar din vattenförsörjning samt ett ventilationsrör som förhindrar luftinneslutning. Påfyllning av tanken passar till alla standardslangar och skall användas endast med kallt färskvatten.

Technical Data

DE Technische Daten
FR Données techniques
IT Dati tecnici
ES Datostécnicos
NL Technische gegevens
SE Tekniska data

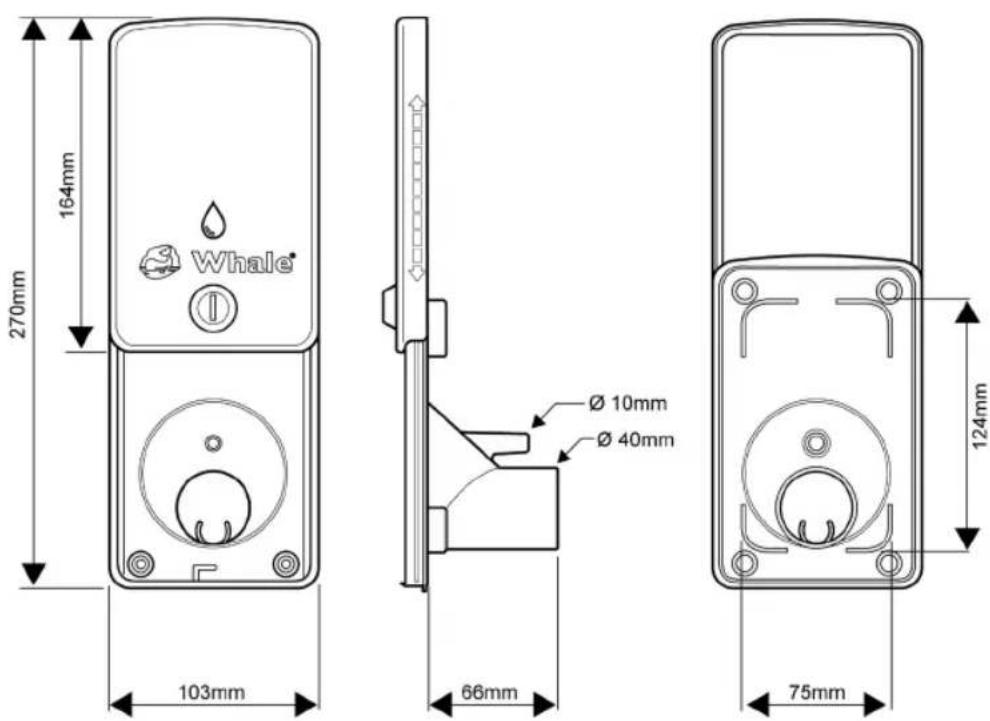

SE Bild 5. Påfyllning av tanken, dimensionsritningar

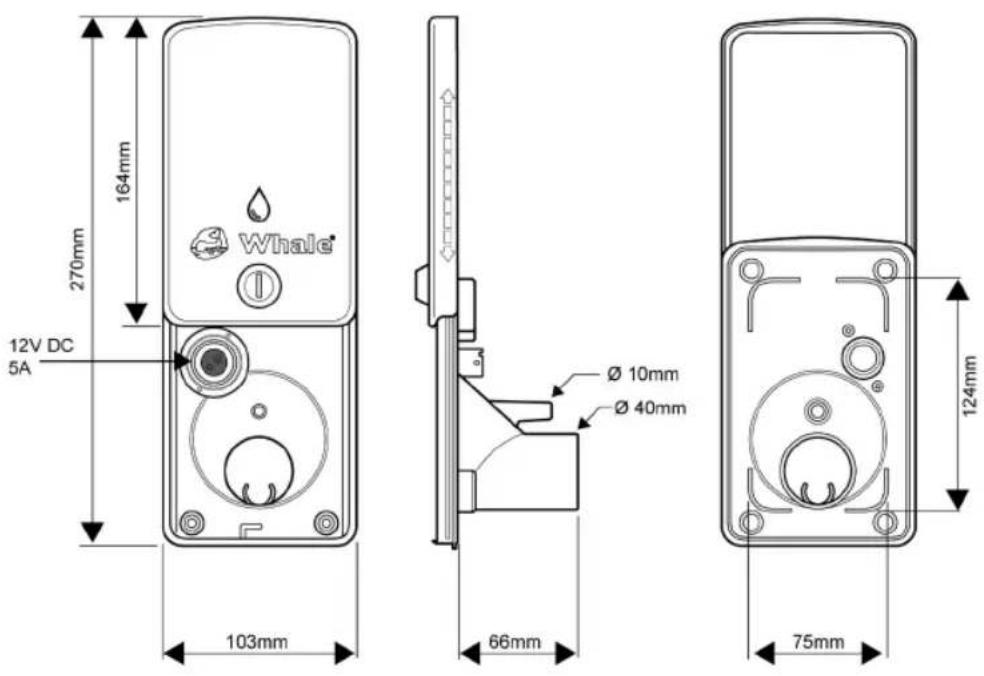

SE 2. Påfyllning av tanken + 12V uttag

Den unika 2-i-1-designen har en 12V pump och ett påfyllning av tanken, allt-i-ett-uttag. Det säkra slangclipset håller pumpen på plats under påfyllning (▶34). Påfyllning av tanken + 12v strömuttaget har ett lås som skydd för din vattenförsörjning och ett ventilationsrör som ser till att tanken alltid är ventilerad, vilket förhindrar luftblåsor. Utaget kan användas med alla standardslangar och får användas endast med kallt färskvatten.

Technical Data

DE Technische Daten
FR Données techniques
IT Dati tecnici
ES Datostécnicos
NL Technische gegevens
SE Tekniska data

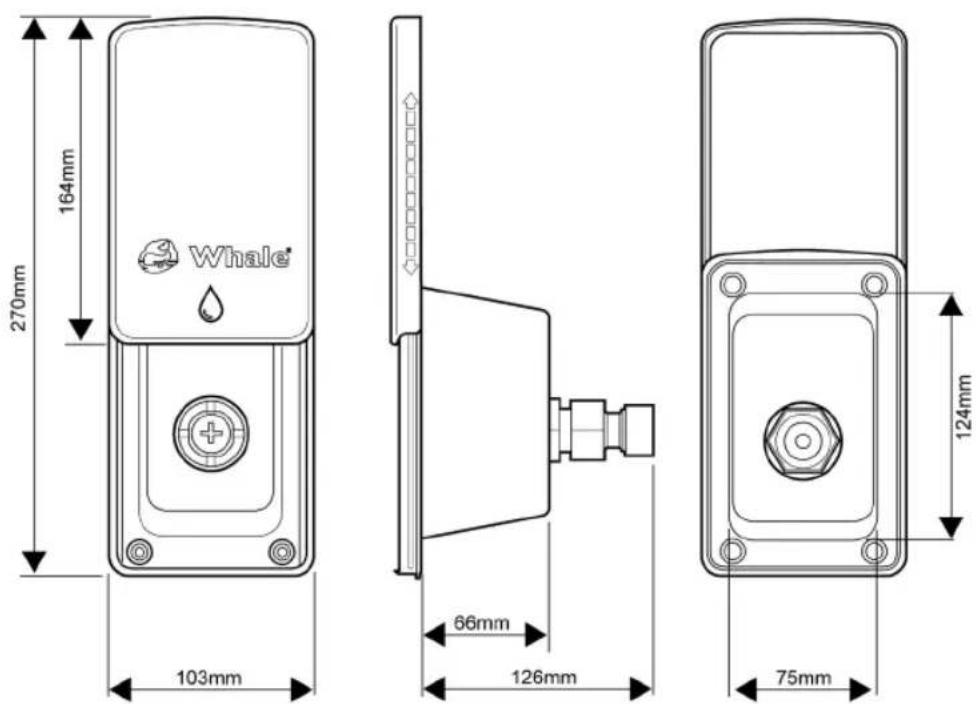

För problemfri hygien: anslut Whale:s avtagbara, utvändiga Compact Shower med en lättanvänd aktivator. Får användas endast med kallt färskvatten.

Technical Data

DE Technische Daten
FR Données techniques
IT Dati tecnici
ES Datostécnicos
NL Technische gegevens
SE Tekniska data

Sema produkt från Whale omfattas av en garanti på 2 år. Se bifogat dokument för information om vår begränsade garanti.

© Copyright Whale ^® 2018 – med ensamrätt.

Mångfaldigande, helt eller delvis, är förbjudet utan tillstånd. WHALE® är ett registrerat varumärke tillhörande Munster Simms Engineering Limited, Bangor, Nordirland (handelsnamn Whale). Whale:s policy syftar mot fortlöpande förbättringar och vi förbehåller oss rätten att ändra specifikationerna utan föregående varsel. Illustrationerna är endast vägledande. Varken korrektheten eller fullständigheten hos den information i detta dokument eller annan produktlitteratur garanteras av företaget och kan komma att ändras om företaget så väljer.
