Producttype	Buitenwaterafsluiter (Water Out Socket)
Merk	Whale
Model	Water Out Socket
Geschatte afmetingen	20 x 15 x 5 cm
Geschat gewicht	200 g
Stroomvoorziening	12 V (voor versie met ingebouwde pomp)
Maximale waterdruk	3 bar
Gebruik	Alleen vers en koud water
Hoofdfuncties	Buitenwateraansluiting met vergrendeling, compatibel met compacte douche Whale SO4100B/C en pomp Superfil GP1633
Materiaal	Stevig kunststof met afdichtingsringen
Kleur	Wit / Zwart (afhankelijk van model)
Bevestiging	Wandmontage met meegeleverd montageprofiel
Onderhoud en reiniging	Reinig regelmatig de groeven en afdichtingen om vuil te voorkomen; gebruik een vochtige doek
Veiligheid	Vergrendeling door rotatie (met de klok mee/tegen de klok in); deksel moet gesloten blijven wanneer niet in gebruik; niet geschikt voor onbeheerde personen
Onderdelen en repareerbaarheid	Easi-Slide deksel (apart verkrijgbaar), compacte douche SO4100B/C, pomp Superfil GP1633; 2 jaar garantie
Algemene informatie	Ontworpen voor campers, caravans, bestelwagens; merk Whale (Munster Simms Engineering)

Veelgestelde vragen - Water Out Socket Whale

Hoe installeer ik de Water Out Socket aansluiting?

Gebruik het meegeleverde montageprofiel als snijmal. Bevestig het aan de muur, snijd voorzichtig uit en plaats de aansluiting door de schroeven gelijkmatig aan te draaien. Zorg dat het oppervlak schoon en waterdicht is.

Welke accessoires zijn compatibel met de Water Out Socket?

Deze is compatibel met de compacte douche Whale SO4100B/C en de pomp Superfil GP1633. Het Easi-Slide deksel is ook apart verkrijgbaar.

Hoe vergrendel en ontgrendel ik het deksel?

Draai het deksel met de klok mee om te vergrendelen en tegen de klok in om te ontgrendelen. Dit beschermt de toegang tot de watertoevoer.

Wat is de maximale toegestane waterdruk?

Het apparaat is ontworpen voor een typische waterdruk tot 3 bar. Overschrijd deze limiet niet om schade te voorkomen.

Kan ik warm water gebruiken met deze aansluiting?

Nee, gebruik alleen vers en koud water. Heet water kan de onderdelen beschadigen.

Hoe reinig en onderhoud ik de Water Out aansluiting?

Reinig regelmatig de groeven en afdichtingen met een vochtige doek om vuil te voorkomen. Zorg dat de aansluiting schoon is voordat u het deksel sluit.

Wat moet ik doen als het deksel niet soepel schuift?

Verwijder het deksel en controleer of de geleiderails vrij zijn van kitresten of vuil. Reinig ze indien nodig.

Is de garantie geldig als ik de aansluiting zelf installeer?

Ja, mits u de installatie-instructies opvolgt. Wijzigingen of oneigenlijk gebruik kunnen de 2 jaar garantie ongeldig maken.

Kan ik de aansluiting gebruiken zonder de Superfil pomp?

Ja, de Water Out aansluiting kan als gewone wateraansluiting worden gebruikt, maar is geoptimaliseerd met de Superfil GP1633 pomp voor een optimale doorstroming.

Waar kan ik de volledige handleiding downloaden?

De handleiding is gratis beschikbaar als PDF op notice-facile.com. U kunt ook vragen om een vertaling in uw taal.

GEBRUIKSAANWIJZING Water Out Socket Whale

Instructies voor installatie en gebruik

SE Easi-Slide

Instructies voor installatie en gebruik

Het an boord tank vulling-pakket bevat:

1x Whale an boord tank vulling

OF

Het an boord tank vulling + 12V pakket bevat:

1x Whale an boord tank vulling + 12V contactpunt

Verder hebt u de Whale Superfil waterpomp GP1633 nodig – apart verkrijgbaar

OF

Het watertappunt-pakket bevat:

1x Whale watertappunt

Bovendien hebt u de Whale compacte douche SO4100B (buck verpakking),

SO4100C (Retail) nodig – apart verkrijgbaar

Bij 3 pakketten hebt u nodig: 1x Whale Easi-schuifdeksel

Inhoud

Installatie van het uitlaatpunt 23

1. An boord tank vulling 26

2. An boord tank vulling + 12V contactpunt 30

3. watertappunt 34

Extern montageprofiel van het contactpunt 39

Veiligheid

• Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met fysieke, zintuigelijke of mentale beperkingen, of met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of een instructie m.b.t. het gebruik van het apparaat hebben gekregen door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten worden onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat gaan spelen.
• Elke verandering van het apparaat resp. gebruik of misbruik van niet-originele Whale onderdelen kan de garantie ongeldig maken. Als men zich niet houdt aan de instructies t.a.v. de installatie en het gebruik leidt dat tot het vervallen van de garantie en tot uitsluiting van de aansprakelijkheid. Het is eveneens illegal om het apparaat te gebruiken als dat niet op de juiste wijze is geïnstalleerd, en in sommige landen kan dat ertoe leiden dat het illegal is om het voertuig te gebruiken.
• oor gebruik in voertuigen die voor recreatie zijn bedoeld met een typisch watersysteem met een druk tot 3 bar.

Voor u begint

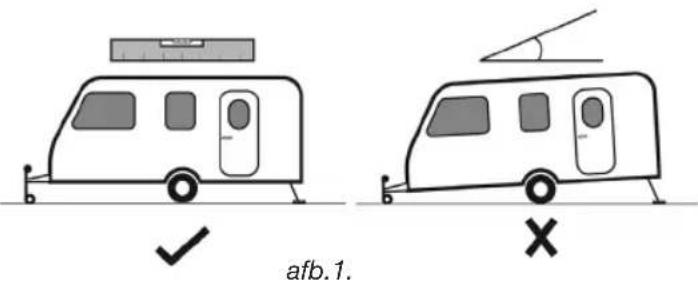

- (afb. 1) Zorg ervoor dat uw caravan, camper of gesloten busje op een vlakke ondergrond staat en beveiligd is.

afb. 2.

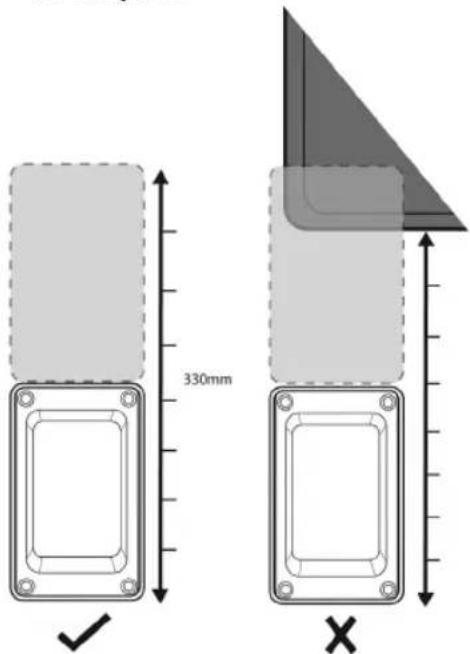

- (afb. 2) Zorg ervoor dat u genoeg vrije wandruimte hebt voor de installatie, met inbegrip van voldoende ruimte voor het Whale Easi-schuifdeksel als u installeert en opent.

- Deze producten nergens anders voor bedoeld voor dan het bevoorraden met vers water voor een caravan of een ander voertuig dat voor recreatie is bedoeld.

- Schakel altijd alle stroombronnen uit voor u installeert of verbinding maakt.

- Met alle apparaten is het belangrijk dat er een veilige manier van werken wordt gebruikt voor installatie, gebruik en onderhoud.

- Zorg er altijd voor dat het watersysteem leeg is voor u met werkzaamheden begint.

Het installateren van het contactpunt (▶ 1 - 17)

•( ▶1) Zorg ervoor dat u genoeg vrije wandruimte hebt voor de installatie, met inbegrip van genoeg ruimte Voor de Whale Easi-schuifdeksel bij het installeren en openen.
•( ▶2) Gebruik het montageprofiel van het contactpunt op pagina 39 als snijsjabloon fixeer dat aan de wand van het voertuig, waarbij u gebruik maakt van afplakband.
•( ▶8) Maskeringstape moet rond de buitenkant van het stopcontact moet afplakband worden aangebracht om de groeven te beschermen.
•( ▶11) Zorg ervoor dat de achterste dichting van het stopcontact schoon is en zonder enig vuil of afvalresten om voor een goede dichting te zorgen.
•( ▶13) Draai de schroeven gelijkmatig aan om het draaien van het stopcontact te vermijden. Volg de aangegeven volgorde.
•( ▶14) Voor het geval dat er geen muurlatten achter het stopcontact zijn uitgesneden maak dan gebruik van vlakke moeren om de schroeven op hun plaats te houden.
•( ▶15) Als u het afdichtmiddel rond het stopcontact verwijdert nadat dat is geïnstalleerd, maak dan de groeven schoon om voor bescherming en soepel gebruik van het stopcontact te zorgen.

Handige tips

• Zorg ervoor dat de achterste dichting van het stopcontact schoon is en zonder enig vuil of afvalresten om voor een goede dichting te zorgen.
• Als uw stopcontact gedraaid lijkt te zijn na de installatie, pas de afdichtingsschroeven dan ietwat aan.

Het installeren van de fittingen

• An boord tank vulling contact (▶18-19)
• An boord tank vulling + 12v contact (▶25-27)
• Watertappunt (▶35-36)

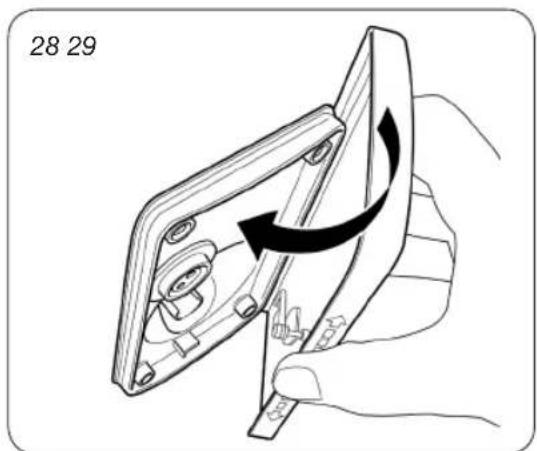

Het vastzetten van de deksel (▶20-21) or (▶28-29)

- Voor de an boord tank vulling en de an boord tank vulling + 12v contact moeten de deksels aan de zijkant worden vastgeklikt.

Gebruik (▶22-24) of (▶30-34) of (▶37-40)

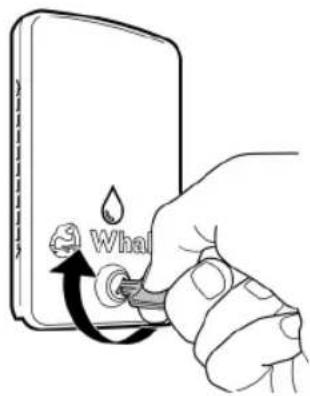

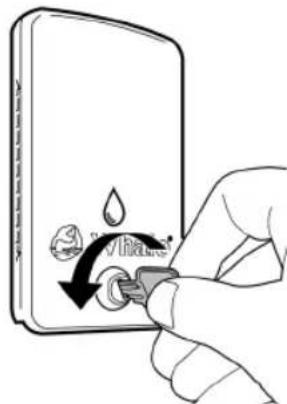

• (afb.3) Deksels van an boord tank vulling contact en an boord tank vulling + 12v contact hebben een slot voor de veiligheid en om de toegang tot uw voorraad vers water te beperken. Draai met de klok mee om af te sluiten en tegen de klok om de deksel te openen.
• Alle deksels van stopcontacten moeten gesloten blijven als ze niet gebruikt worden.

afb. 3. Het sluiten en openen van de deksel

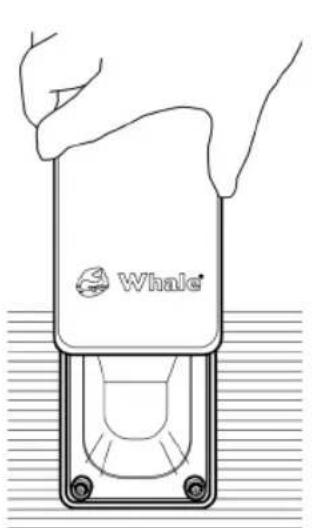

afb. 4. Het openen van de schuifdeksel

Vul uw tank met vers water direct via het an boord tank vulling. De unieke veilige slangklem houdt de pomp op zijn plaats gedurende het vullen (▶24). Het tankvullingssysteem heeft een slot om uw watervoorraad te beschermen en een ontluchtingsbuis om luchtbellen te voorkomen. Het an boord tank vulling kan worden gebruikt met elke standaard waterslang en mag alleen worden gebruikt met koud vers water.

NL afb. 5. An boord tank vulling, tekening met afmetingen

Uniek 2 in 1 design heeft een 12V pomp voeding en an boord tank vulling in een contactpunt. De veilige slangklem zorgt ervoor dat de pomp tijdens het vullen op zijn plaats blijft (▶ 34). De an boord tank vullingp + 12v contactpunt heeft een slot om uw watervoorraad te beschermen en een ontluchtingsbuis die ervoor zorgt dat de tank te allen tijd ontlucht wordt, waardoor luchtbellen worden voorkomen. Dit contactpunt kan worden gebruikt met elke standaard waterslang en mag alleen worden gebruikt met koud vers water.

ES Fijación de la tapa
NL Het aanbrengen van de deksel
SE Lockfastsättning

Voor probleemloos wassen: de makkelijk te verbinden Whale's afneembare externe compacte douche met makkelijk te gebruiken kraan. Gebruik alleen koud vers water.

SE 3. Vattenuttag

Nalt product van Whale heeft een garantie van 2 jaar. Lees a.u.b. het bijgesloten document voor details van onze verklaring over beperkte garantie.

© Copyright Whale® 2018 – alle rechten voorbehouden.

Gehele of gedeeltelijke reproductie zonder toestemming is verboden. WHALE is een geregistreerd handelsmerk van Munster Simms Engineering Limited, Bangor, Noord-Ierland trading als Whale. Het beleid van Whale is gericht op permanente verbetering en wij behouden ons het recht voor om de specificaties te wijzigen zonder voorafgaand bericht. De illustraties zijn alleen bedoeld als richtsnoer. Noch de juistheid noch de volledigheid van de informatie in deze of enige andere productinformatie is door het bedrijf gegarandeerd, de informatie kan naar eigen goeddunken worden gewijzigd.

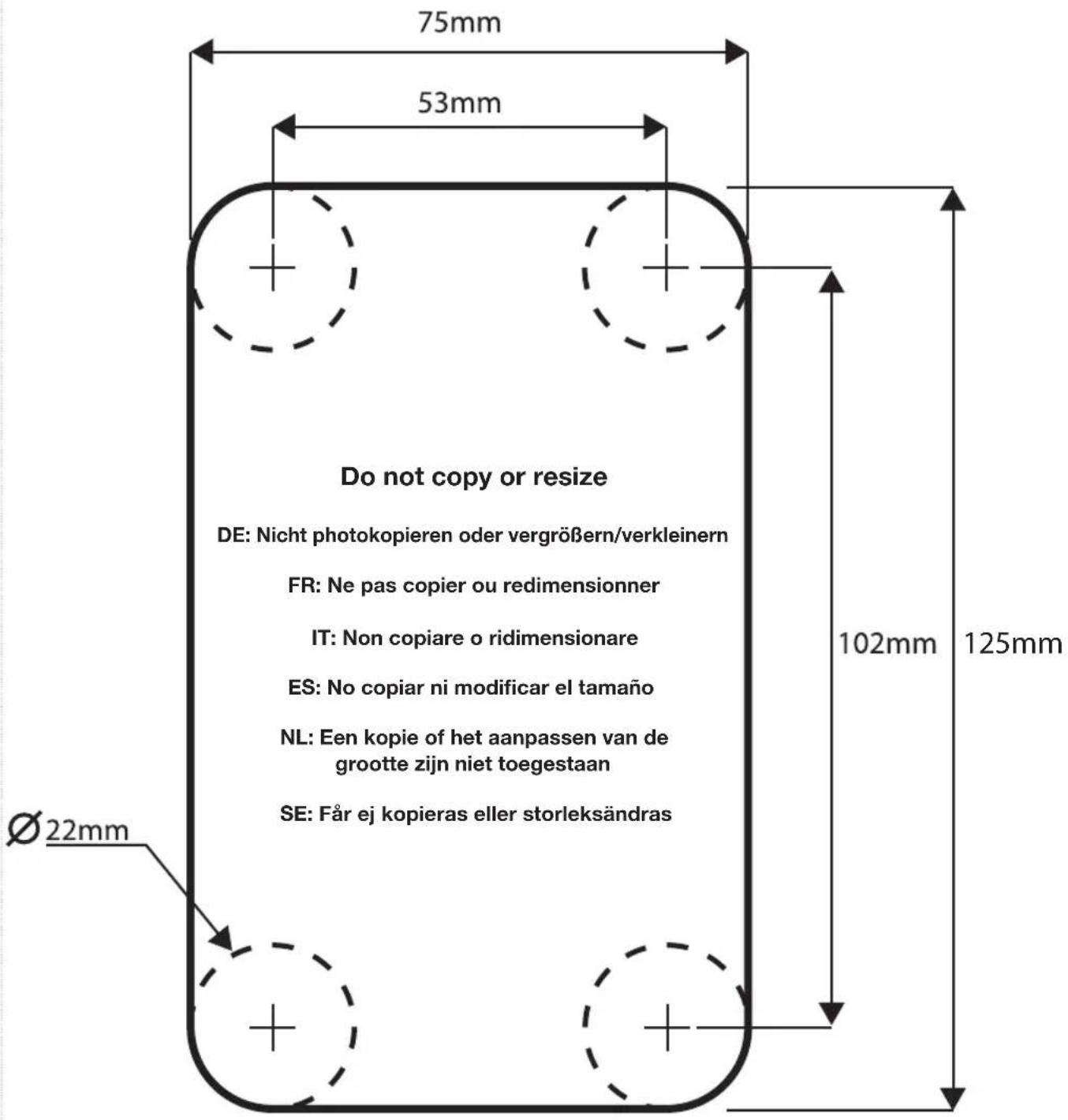

Externe aansluiting montageprofiel
