Type de produit	Commutateur d'alimentation en eau extérieure (Water Out Socket)
Marque	Whale
Modèle	Water Out Socket
Dimensions approximatives	20 x 15 x 5 cm
Poids approximatif	200 g
Alimentation	12 V (pour version avec pompe intégrée)
Pression d'eau maximale	3 bars
Utilisation	Eau fraîche et froide uniquement
Fonctions principales	Prise d'eau extérieure avec verrouillage, compatible avec douche compacte Whale SO4100B/C et pompe Superfil GP1633
Matériau	Plastique robuste avec joints d'étanchéité
Couleur	Blanc / Noir (selon modèle)
Fixation	Montage mural avec profil de montage fourni
Entretien et nettoyage	Nettoyer régulièrement les rainures et joints pour éviter les débris ; utiliser un chiffon humide
Sécurité	Verrouillage par rotation (sens horaire/antihoraire) ; couvercle doit rester fermé quand non utilisé ; non adapté aux personnes sans surveillance
Pièces détachées et réparabilité	Couvercle Easi-Slide (vendu séparément), douche compacte SO4100B/C, pompe Superfil GP1633 ; garantie 2 ans
Informations générales	Conçu pour camping-cars, caravanes, camionnettes ; marque Whale (Munster Simms Engineering)

FOIRE AUX QUESTIONS - Water Out Socket Whale

Comment installer la prise Water Out Socket ?

Utilisez le profil de montage fourni comme gabarit de découpe. Fixez-le au mur, découpez soigneusement, puis insérez la prise en serrant les vis uniformément. Veillez à ce que la surface soit propre et étanche.

Quels accessoires sont compatibles avec la Water Out Socket ?

Elle est compatible avec la douche compacte Whale SO4100B/C et la pompe Superfil GP1633. Le couvercle Easi-Slide est également disponible séparément.

Comment verrouiller et déverrouiller le couvercle ?

Tournez le couvercle dans le sens des aiguilles d'une montre pour le verrouiller et dans le sens inverse pour le déverrouiller. Cela protège l'accès à l'alimentation en eau.

Quelle pression d'eau maximale est autorisée ?

L'appareil est conçu pour une pression d'eau typique jusqu'à 3 bars. Ne dépassez pas cette limite pour éviter des dommages.

Peut-on utiliser de l'eau chaude avec cette prise ?

Non, utilisez uniquement de l'eau fraîche et froide. L'eau chaude pourrait endommager les composants.

Comment nettoyer et entretenir la prise Water Out ?

Nettoyez régulièrement les rainures et les joints d'étanchéité avec un chiffon humide pour éviter les débris. Assurez-vous que la prise est propre avant de refermer le couvercle.

Que faire si le couvercle ne glisse pas librement ?

Retirez le couvercle et vérifiez que les rails de guidage sont exempts de matière scellante ou de débris. Nettoyez-les si nécessaire.

La garantie est-elle valable si j'installe moi-même la prise ?

Oui, à condition de respecter les consignes d'installation. Toute altération ou utilisation abusive peut annuler la garantie de 2 ans.

Puis-je utiliser la prise sans la pompe Superfil ?

Oui, la prise Water Out peut être utilisée comme simple raccord d'eau, mais elle est optimisée avec la pompe Superfil GP1633 pour un débit optimal.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI Water Out Socket Whale

Prises de courant utilitaires extérieures

Bouchon de remplissage du réservoir embarqué, Bouchon de remplissage du réservoir embarqué +12V et Water Out

Consignes d'installation et d'utilisation

IT Easi-Slide

Bouchon de remplissage du réservoir embarqué, Bouchon de remplissage du réservoir embarqué + 12V et Water Out

Consignes d'installation et d'utilisation

Le pack de bouchon de remplissage du réservoir embarqué contient :

1 x Whale bouchon de remplissage du réservoir embarqué

OU

Le pack de bouchon de remplissage du réservoir embarqué + 12V contient :

1 x Whale bouchon de remplissage du réservoir embarqué + 12V

En outre, vous aurez besoin de la pompe à eau Whale Superfil GP1633 disponible séparément.

OU

Le pack de prise Water Out contient :

1x Whale Water Out Socket

En outre, vous aurez besoin de la douche Whale Compact SO4100B (conditionnement en vrac), SO4100C (détail) - disponible séparément.

En plus des 3 packs, vous aurez besoin de ce qui suit : 1 x couvercle Easi-Slide Whale

Table des matières

Installation de la prise 23

1. Bouchon de remplissage du réservoir embarqué 26

2. Bouchon de remplissage du réservoir embarqué + 12V 30

3. Prise Water Out 34

Profil de montage de prise extérieure 39

Sécurité

• Cet appareil n'est pas prévu pour une utilisation par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, sauf s'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Toute altération de l'appareil, une utilisation abusive ou l'utilisation de pièces autres que des pièces d'origine Whale peut entraîner l'annulation de la garantie. Le non-respect des consignes d'installation et d'exploitation peut entraîner une annulation de la garantie et une exclusion de responsabilité. Il est également illégal d'utiliser l'appareil s'il n'est pas installé correctement et cela peut rendre l'utilisation du véhicule illégale dans certains pays.
• Pour une utilisation dans les véhicules de loisir avec un système d'eau typique pressurisé jusqu'à 3 bars.

Avant de commencer

• (Figure 1) Veillez à ce que votre caravane, camping-car ou camionnette est placée sur une surface plane et sécurisée.

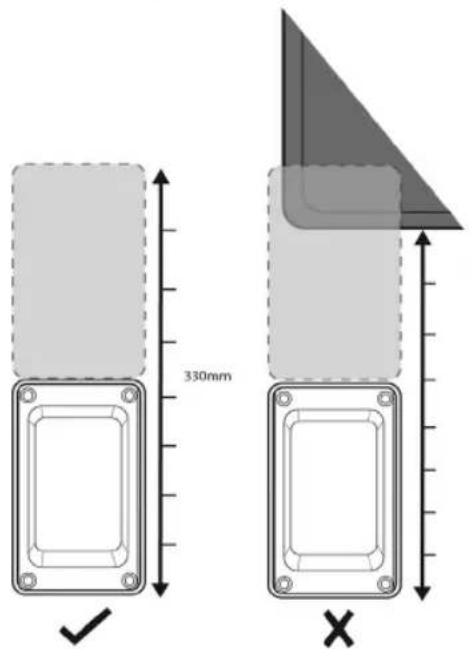

• (Figure 2) Vérifiez que vous disposez de suffisamment d'espace libre sur le mur pour l'installation ainsi que suffisamment de place pour le couvercle Easi-Slide Whale pour l'installation et l'ouverture.
- Ces produits ne sont pas conçus à d'autres fins que pour fournir de l'eau fraîche à une caravane ou à d'autres véhicules de loisir.
- Débranchez systématiquement les sources d'alimentation avant de procéder à l'installation ou d'établir les connexions.
- Pour toutes les applications, il est important qu'un système de pratique de travail sécurisé soit appliqué pour l'installation, l'utilisation et la maintenance.
- Veillez toujours à ce que le système d'eau soit drainé avant de commencer les travaux.

Installation de la prise (▶1 - 17)

•( ▶1) Veillez à disposez suffisamment d'espace libre sur le mur pour l'installation ainsi que suffisamment de place pour le couvercle Easi-Slide Whale pour l'installation et l'ouverture.
•( ▶2) Utilisez le profil de montage de prise à la page 39 comme modèle de coupe et fixez-le à la paroi du véhicule avec du ruban adhésif.
•( ▶8) Du ruban de masquage doit être installé autour de l'extérieur de la prise pour protéger les rainures.
•( ▶11) Veillez à ce que la partie arrière étanche de la prise soit propre et exempte de salissures ou de débris pour garantir une bonne étanchéité.
•( ▶13) Serrez les vis de façon homogène pour éviter de tordre la prise. Suivez l'ordre indiqué.
•( ▶14) S'il n'y a pas de planches de paroi derrière la découpe de la prise, utilisez des écrous plats pour maintenir les vis en place.
•( ▶15) Lors du retrait du matériau scellant autour de la prise une fois installée, nettoyez également les rainures pour garantir la protection et l'utilisation sans problème de la prise.

Conseils utiles

• Si le couvercle ne se déplace pas librement une fois installé, retirez-le et veillez à ce que les rails de guidage soient exempts de matériau scellant et de débris.
• Si votre prise semble tordue une fois installée, ajustez légèrement les vis de couverture.

Installation des raccords

• Bouchon de remplissage du réservoir embarqué (►18-19)
• Bouchon de remplissage du réservoir embarqué + 12v (▶25-27)
  • Prise Water Out (▶35-36)

Attache du couvercle (▶20-21) ou (▶28-29)

- Pour les bouchon de remplissage du réservoir embarqué et bouchon de remplissage du réservoir embarqué+ 12v, les couvercles doivent être glissés depuis le côté.

Fonctionnement (▶22-24) ou (▶30-34) ou (▶37-40)

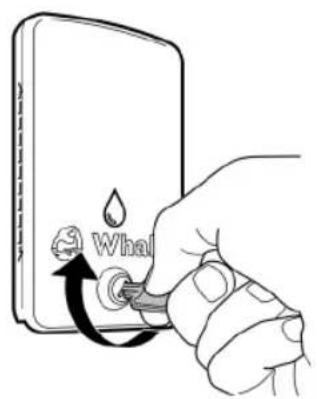

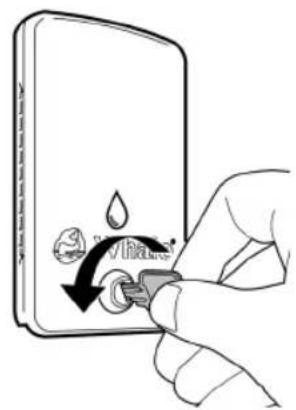

• (Figure 3) Les couvercles de Bouchon de remplissage du réservoir embarqué et de la Bouchon de remplissage du réservoir embarqué + 12v comportent un verrou pour la sécurité et pour limiter l'accès à votre alimentation en eau fraîche. Tournez dans le sens des aiguilles d'une montre pour verrouiller et dans le sens inverse des aiguilles d'une montre pour déverrouiller le couvercle.
- Tous les couvercles de prise doivent rester fermés lorsqu'ils ne sont pas utilisés.

Whale

Figure 3. Verrouiller et déverrouiller le couvercle

Whale®

Whale® ×

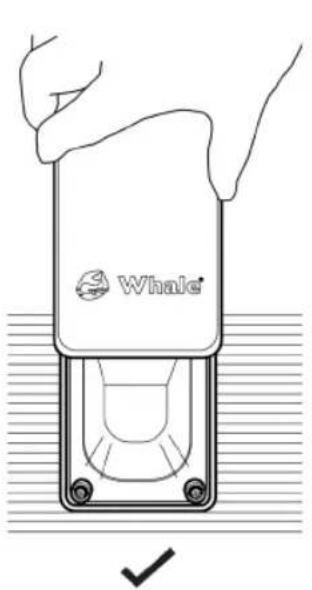

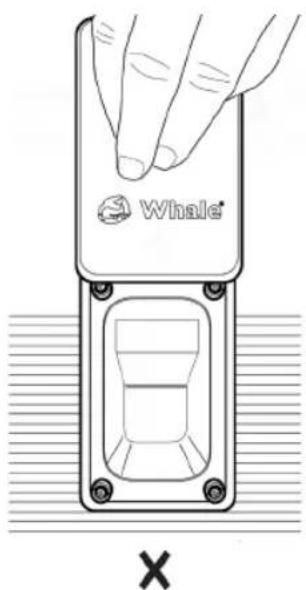

Figure 4. Ouverture du couvercle coulissant

FR 1. Bouchon de remplissage du réservoir embarqué

Remplissez directement votre réservoir à bord avec la bouchon de remplissage du réservoir embarqué. L'attache de tuyau sécurisée unique maintient la pompe en place pendant le remplissage (▶24). Le design de remplissage du réservoir comprend un verrou pour protéger votre alimentation en eau et un conduit de ventilation pour éviter les bulles d'air. La bouchon de remplissage du réservoir embarqué convient pour une utilisation avec tout tuyau standard et doit être utilisée avec de l'eau fraîche et froide uniquement.

FR Figure 5. Schémas de principe de la bouchon de remplissage du réservoir embarqué

FR 2. Bouchon de remplissage du réservoir embarqué + 12V

Le design 2 en 1 unique comprend une alimentation de pompe 12 V et une bouchon de remplissage du réservoir embarqué tout-en-un. L'attache de tuyau sécurisée maintient la pompe en place pendant le remplissage (▶34). La bouchon de remplissage du réservoir embarqué + 12v comprend un verrou pour protéger votre alimentation en eau et un conduit de ventilation garantissant la ventilation du réservoir à tout moment, pour éviter les bulles d'air. Cette prise convient pour une utilisation avec tout tuyau standard et doit être utilisée avec de l'eau fraîche et froide uniquement.

Pour un lavage sans problème, raccordez simplement la douche compacte d'extérieur amovible Whale au déclencheur facile d'utilisation. Utilisez avec de l'eau fraîche et froide uniquement.

Ce produit Whale est couvert par une garantie de 2 ans. Veuillez consulter le document joint pour obtenir plus de détails sur notre déclaration de garantie limitée.

© Copyright Whale® 2018 – Tous droits réservés.

Toute reproduction totale ou partielle sans autorisation est interdite. WHALE® est une marque déposée enregistrée de Munster Simms Engineering Limited, Bangor, Irlande du Nord, active sous le nom de Whale. La philosophie de Whale consiste à améliorer en permanence nos produits et nous nous réservons le droit de modifier les spécifications sans notification préalable. Les illustrations sont fournies à titre de référence uniquement. Aucune garantie n'est fournie par l'entreprise concernant l'exactitude ou l'exhaustivité des informations contenues dans ce document ou dans tout document produit et ces informations peuvent être soumises à des modifications à sa seule discrétion.

Profil de montage de prise FBxtérieure
