Soort product	Buitenstopcontact BBQ (gasaansluiting)
Merk	Whale
Model	External BBQ Outlet Socket
Gebruik	Een buitenbarbecue voeden vanuit een recreatievoertuig met LPG (propaan/butaan)
Afmetingen (L x H x D)	270 x 164 x 124 mm (bij benadering)
Gewicht	Ongeveer 0,5 kg
Voedingsdruk	0,03 tot 0,05 bar
Gassoort	LPG (propaan of butaan)
Belangrijkste functies	Veilig gasafnamepunt met terugslagklep; schuifdekselopening; veiligheidsslot dat opening verhindert zonder aansluiting van de slang
Veiligheid	Ingebouwde terugslagklep; noodstop bij lekkage; gebruik uitsluitend door gekwalificeerde technicus
Materiaal	Stevig ABS-plastic (schatting)
Kleur	Wit (schatting)
Installatie	Uitsnijden in de wand van het voertuig; vereist een gekwalificeerde gastechnicus
Onderhoud	Regelmatig de groeven en de kraan reinigen; controleren op afwezigheid van vuil
Inbegrepen accessoires	1 buitenstopcontact BBQ, 1 gasleidingaansluiting (Easi-Slide deksel apart verkrijgbaar)
Garantie	2 jaar
Conformiteit	BS EN 1949-2011

Veelgestelde vragen - External BBQ Outlet Socket Whale

Hoe installeer ik het buitenstopcontact Whale BBQ?

De installatie moet worden uitgevoerd door een gekwalificeerde gasttechnicus, volgens de handleiding en de norm BS EN 1949-2011. Gebruik de meegeleverde uitsnijdmal (pagina 31 van de handleiding) om de wand van het voertuig te boren en bevestig vervolgens het stopcontact met de meegeleverde schroeven. Zorg ervoor dat er geen kabels of leidingen achter de wand zitten. Controleer na installatie de dichtheid met een lekdetectievloeistof.

Welk type gas gebruiken met dit stopcontact?

Het stopcontact is ontworpen voor LPG (vloeibaar petroleumgas), hetzij propaan, hetzij butaan. Het mag niet met een ander type gas worden gebruikt.

Wat is de vereiste gasdruk?

De gastoevoer moet tussen 0,03 bar en 0,05 bar liggen. Een te lage of te hoge druk kan het apparaat beschadigen of een veiligheidsrisico vormen.

Wat te doen bij gaslucht?

Volg bij gaslucht deze stappen: doof alle open vlammen, bedien geen elektrische schakelaars, open ramen en deuren om te luchten, rook niet, sluit de gastoevoer van het voertuig af en laat het systeem inspecteren door een gekwalificeerde technicus.

Het deksel glijdt niet vrij, wat te doen?

Verwijder het deksel en reinig de geleiderails om eventuele afdichtingsresten of vuil te verwijderen. Zorg ervoor dat de bevestigingsschroeven niet te strak zitten. Als het probleem aanhoudt, controleer of het stopcontact niet vervormd is.

Kan ik direct een gasfles op de uitgang aansluiten?

Nee, dit stopcontact is uitsluitend bedoeld als gasafnamepunt om een barbecue te voeden. Sluit nooit direct een gasfles aan op de uitgang, dit is gevaarlijk en verboden.

Is de garantie geldig als ik het apparaat wijzig?

Elke wijziging, oneigenlijk gebruik of gebruik van niet-originele Whale-onderdelen maakt de garantie ongeldig. Bovendien is het gebruik van het apparaat zonder correcte installatie in sommige landen illegaal.

Hoe reinig ik het Whale BBQ-stopcontact?

Reinig regelmatig de gaskraan om te controleren of er geen vuil is. Gebruik een zachte, droge doek. De groeven rond het stopcontact moeten vrij zijn van resterend afdichtingsmateriaal voor een optimale werking.

Kan ik het stopcontact gebruiken zonder het Easi-Slide deksel?

Het Easi-Slide deksel is nodig om het stopcontact te beschermen en de goede werking te garanderen. Het wordt als verplicht accessoire meegeleverd. Zonder dit kan het stopcontact beschadigd raken of een lekkagerisico vormen.

Hoe vaak moet de gaskraan worden gecontroleerd?

Het wordt aanbevolen om regelmatig de gaskraan te controleren om ervoor te zorgen dat de aansluiting schoon is en de aansluiting aan de achterzijde niet beschadigd is. Een visuele inspectie voor elk gebruik wordt geadviseerd.

GEBRUIKSAANWIJZING External BBQ Outlet Socket Whale

NL Easi-Slide externe aansluiting Externe BBQ aansluiting Instructies voor installatie en gebruik

SE Easi-Slide Externa försörjningsuttag Externt grilluttag Installations-och driftsanvisningar

Deze Whale externe BBQ Outlet Socket is ontworpen om te voorzien in een externe BBQ die gebruik maakt van de LPG (propaan- of butaangas) van uw voor recreatie bedoelde voertuig op uw gas voorraad aan boord.

Deze verpakking bevat:

1x Whale External BBQ Outlet Socket

Bovendien heeft u nodig:

1x Whale Easi-schuifdeksel

Whale BBQ aansluiting met inbegrip van gasslang en verbinder moeten worden geïnstalleerd en onderhouden door een gekwalificeerde gasingenieur overeenkomstig deze instructies m.b.t. de installatie en BS EN 1949-2011.

Veiligheid

WAARSCHUWING: wees voorzichtig als u de externe BBQ aansluiting gebruikt. Gebruik NOOIT een barbecue in de buurt van een voortent of tent.

WAARSCHUWING: alleen voor gebruik als een uittredepunt voor gas, verbindt nooit een gasfles direct met dit uittredepunt.

- Voor het niet waarschijnlijke geval van lekken in het gassysteem, of als het naar gas ruikt:

• doof alle open vlammen
• schakel alle apparaten uit en maak geen gebruik van elektrische schakelaars
• schakel alle gasapparaten uit
• open ramen en deuren om te ventileren
• rook niet
• sluit de gasverbinding af

• Zorg er per omgaande voor dat het systeem grondig wordt nagekeken door een gekwalificeerde gasingenieur.

• Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met fysieke, zintuigelijke of mentale beperkingen, of met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of een instructie m.b.t. het gebruik van het apparaat hebben gekregen door een persoon die verantwoordelijk is voor hun veiligheid.

• Kinderen moeten worden onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat gaan spelen.
• Elke verandering van het apparaat resp. gebruik of misbruik van niet-originele Whale onderdelen kan de garantie ongeldig maken. Als men zich niet houdt aan de instructies t.a.v. de installatie en het gebruik leidt dat tot het vervallen van de garantie en tot uitsluiting van de aansprakelijkheid. Het is eveneens illegal om het apparaat te gebruiken als dat niet op de juiste wijze is geïnstalleerd, en in sommige landen kan dat ertoe leiden dat het illegal is om het voertuig te gebruiken.
• Inspecteer de gaskraan regelmatig om ervoor te zorgen dat het mondstuk vrij is van vuil, en dat de gasverbinding aan de achterkant niet beschadigd is.
• De toevoer naar externe apparaat mag niet minder zijn dan 0.03 bar en niet meer dan 0.05 bar.

Technische gegevens

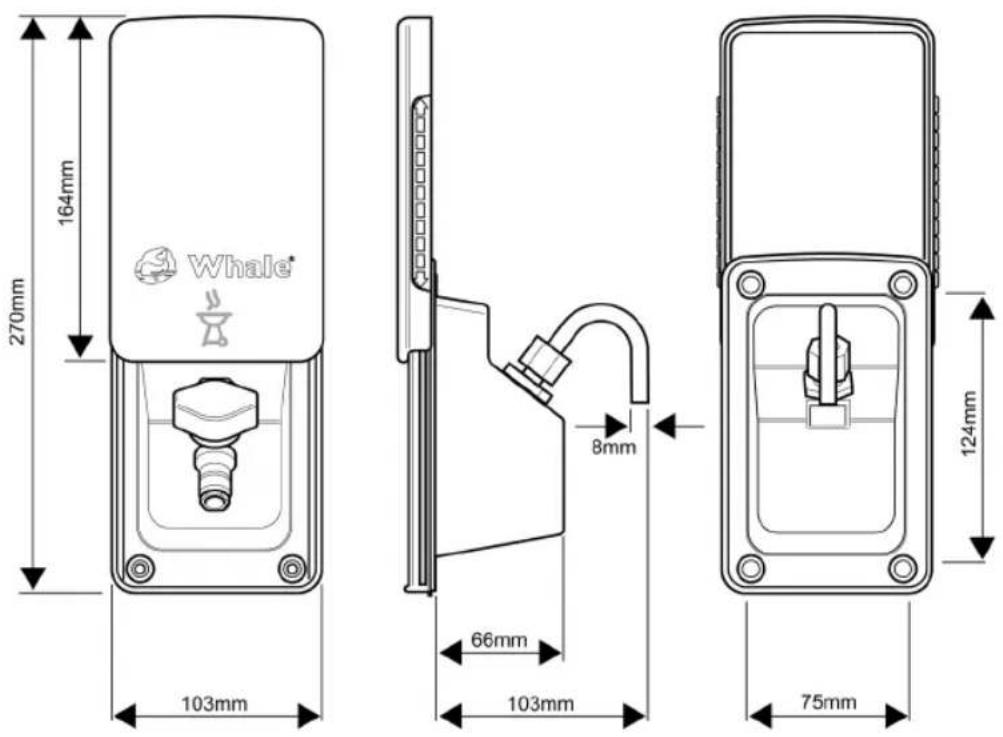

afb. 1. tekening met afmetingen

Voor u begint

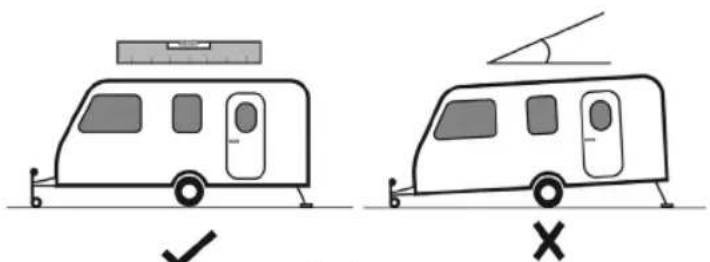

- (afb. 2) Zorg ervoor dat uw caravan, camper of gesloten busje op een vlakke ondergrond staat en beveiligd is.

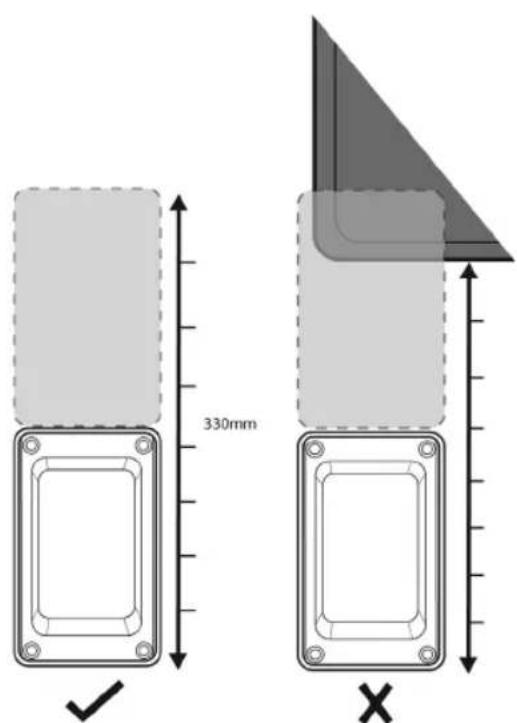

• (afb. 3) Zorg ervoor dat u genoeg vrije wandruimte voor de installatie hebt, met inbegrip van genoeg ruimte voor de Whale Easi-schuifdeksel als u dat installeert en opent.
• Ermoet een adequate ventilatie zijn voor gasemissies op de installatieplek.
• Zorg ervoor dat uw gasvoorraad niet is aangesloten en geïsoleerd en dat al het gas dat nog in het systeem voorhanden is, is gezuiverd.

Installatie van de aansluiting (▶1 - 17)

• ( ▶ 1) Zorg ervoor dat er geen electrische kabels of gaspijpleidingen zijn direct achter de wand van het voertuig waar u de socket aan het installeren bent.
•( ▶2) Gebruik het montageprofiel op pagina 31 als snijsjabloom en fixeer dat aan de wand van het voertuig, maak daarbij gebruik van afplakband.
•( ▶8) Er moet afplakband rond de aansluiting worden aangebracht om de groeven te beschermen.
•( ▶ 11) Zorg ervoor dat de achterste afdichting van de aansluiting schoon en vrij is van elk vuil of afval om voor goede afdichting te zorgen.
•( ▶ 13) Draai de schroeven gelijkmatig aan om te voorkomen dat de aansluiting draait. Volg de aangegeven volgorde.
•( ▶ 14) Voor het geval er geen muurlatten achter de aansluiting zijn uitgesneden, maak dan gebruik van vlakke moeren om de schroeven op hun plaats te houden.
- (▶ 15) Als u na installatie het afdichtmiddel rond de aansluiting verwijdert, maak dan ook de groeven schoon. Zorg voor bescherming en soepel gebruik van de aansluiting.

Handige tips

• Als de afdekking na de installatie niet vrij beweegt, verwijder die dan en zorg ervoor dat de geleidingsrails vrij zijn van afdichtmiddel en vuil.
• Als uw aansluiting na de installatie gedraaid lijkt, pas de afdichtingsschroeven dan ietwat aan.

Het installeren van de fittingen (uit te voeren door een gekwalificeerde gasingenieur) (▶ 18-21)

• (▶ 18) Controleer altijd op lekken m.b.v. detectievloeistof.

Operation (▶22-27)

• De gaskraan opent niet als de slang niet is verbonden, dit om schade aan kraan en fittingen te voorkomen; het is een extra veiligheidskenmerk van de Whale externe BBQ aansluiting.
• Het ventiel is ontworpen in overeenstemming met BS EN 1949-2011 en werkt niet tenzij de slangfitting op zijn plaats is.
• De gaskraan heeft geen geïntegreerd terugslagventiel, daarom kan het gas niet naar het voertuig terugstromen.
• Deze tap alleen bedoeld voor aanvoer uit de gasvoorraad van het voertuig naar een externe BBQ.

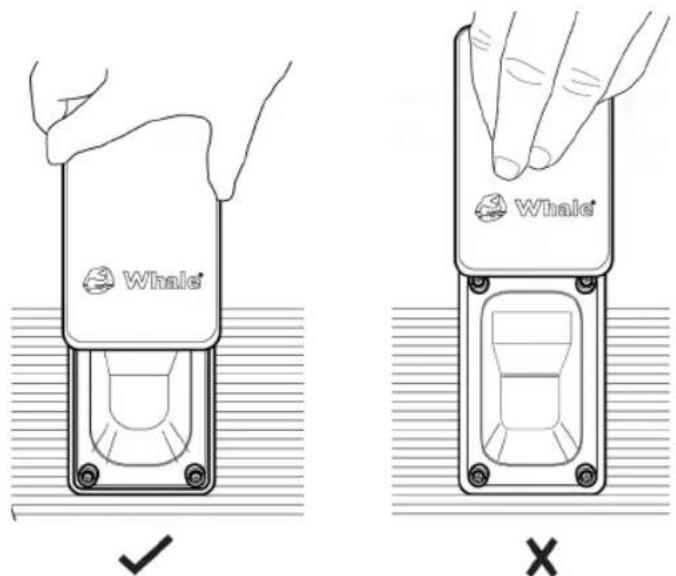

afb. 4. het openen van de schuifdeksel

NL product van Whale heeft een garantie van 2 jaar. Lees a.u.b. het bijgesloten document voor details van onze verklaring over beperkte garantie.

© Copyright Whale® 2017 – alle rechten voorbehouden.

Gehele of gedeeltelijke reproductie zonder toestemming is verboden. WHALE® is een geregistreerd handelsmerk van Munster Simms Engineering Limited, Bangor, Noord-Ierland trading als Whale. Het beleid van Whale is gericht op permanente verbetering en wij behouden ons het recht voor om de specificaties te wijzigen zonder voorafgaand bericht. De illustraties zijn alleen bedoeld als richtsnoer. Noch de juistheid noch de volledigheid van de informatie in deze of enige andere productinformatie is door het bedrijf gegarandeerd, de informatie kan naar eigen goeddunken worden gewijzigd. Houd er a.u.b. rekening mee dat u ons door het felt dat u contact opneemt met Whale Support toestemming geeft om via post, email of telefoon updates van het product te geven, of informaties over terugroepen, help guides en passende marketingberichten, tenzij u bezwaar aantekent tegen het ontvangen van zulke informatie.

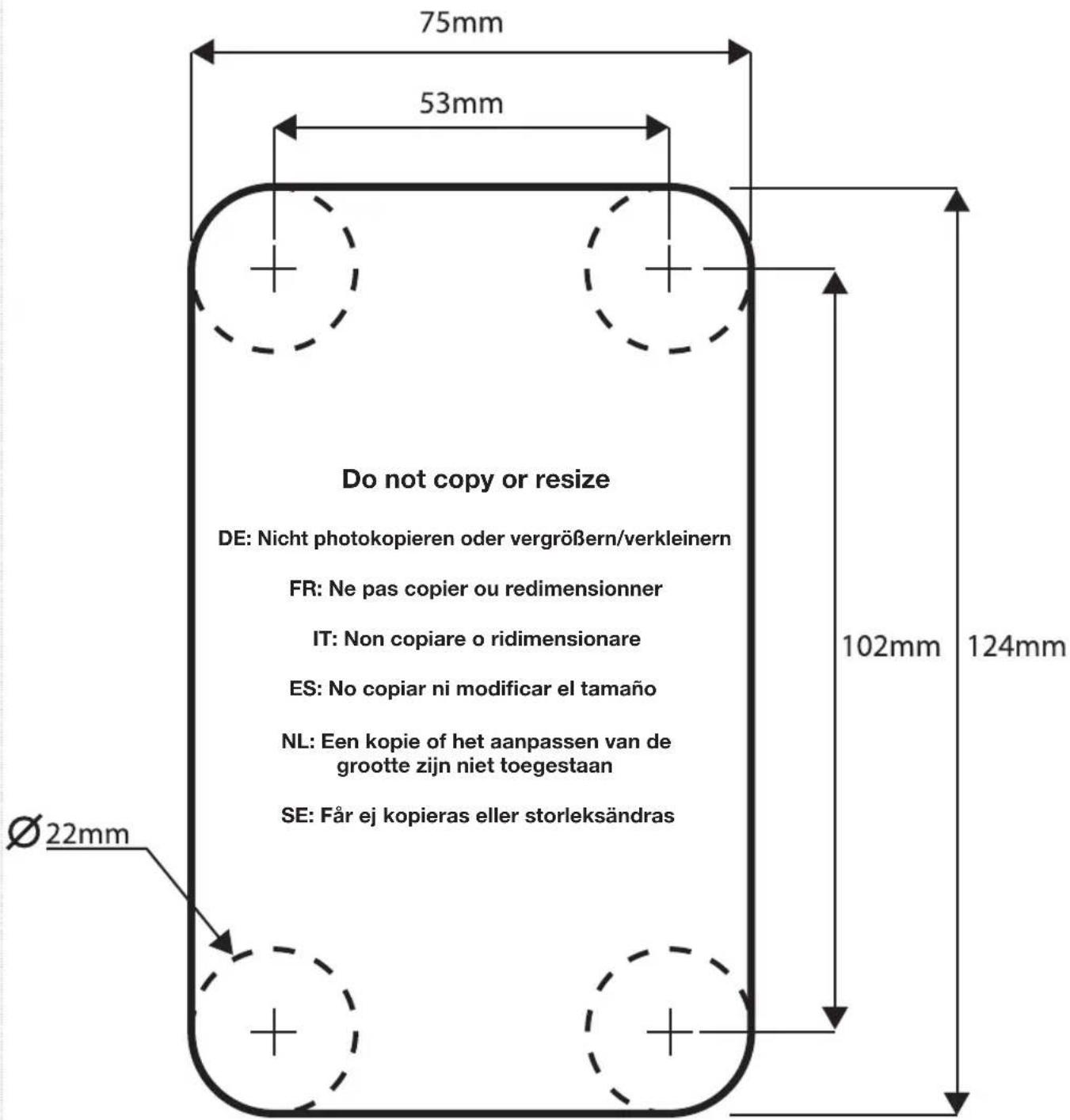

Externe aansluiting montageprofiel

Monteringsprofil, externt uttase
