BRUKSANVISNING External BBQ Outlet Socket Whale

Installations- och driftsanvisningar

Detta externa grilluttag från Whale är avsett att försörja en extern grill med hjälp av den LPG (gasol, propan eller butan) som finns I ditt fritidsfordon.

Denna förpackning innehåller:

Whale grilluttag, inkl. gasslangskontakt, måste installeras och servas av behörig gasingenjör enligt dessa installationsanvisningar och BS EN 1949-2011.

Säkerhet

WARNING: Var försiktig när du använder det externa grilluttaget. Grilla ALDRIG i närheten av markiser eller tält.

WARNING: Får användas endast som uttagspunkt för gasol, anslut aldrig en gasolflaska direkt till uttaget.

- Om det osannolika inträffar, att läckor uppstår I gasolsystemet, eller om det luktar gas:

• Släck alla öppna lågor
• Stäng av alla apparater och använd inga elströmbrytare
• Stäng av alla gasoldrivna enheter
• Öppna fönster och dörrar för att vädra
• Rök inte
• Stäng av gasolanslutningen

• Låt omedelbart testa systemet noggrant genom behörig gasingenjör

• Denna produkt får inte användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, såvida de inte står under uppsikt av en person som är ansvarig för deras säkerhet eller av denne har fått instruktioner om hur apparaten skall användas.

• Barn måste övervakas så att de inte kommer åt att leka med produkten.
• Alla modifieringar av produkten, missbruk eller användning av andra delar än original från Whale kan leda till att garantin upphör att gälla. Underlåtenhet att följa installations- och driftsanvisningarna leder till garantiförlust och uteslutande av ansvarsanspråk. Det blir också olagligt att använda produkten om den installeras felaktigt, och i vissa länder kan det också bli olagligt att använda fordonet.
• Kontrollera gaskranen regelbundet för att säkerställa att det invändiga munstycket är fritt från skräp och att gasanslutningen till bakvagnen inte har skadats.
• Försörjningen till externa enheter skall inte underskrida 0.03 bar och ej överskrida 0.05 bar.

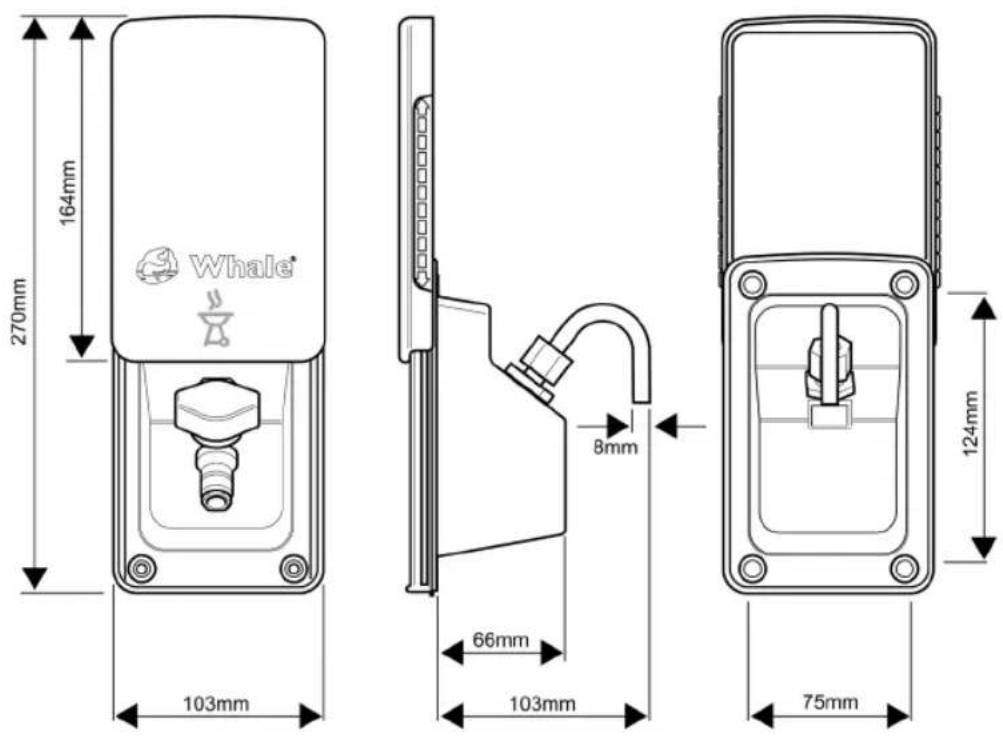

Tekniska data

270mm 164mm Whale® 8mm 103mm 66mm 103mm 75mm 124mm

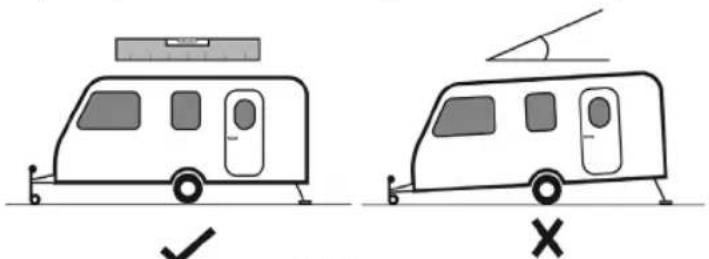

• (bild 2) Se till att din husvagn, husbil eller skåpbil står på en jämn yta och är säkrad.

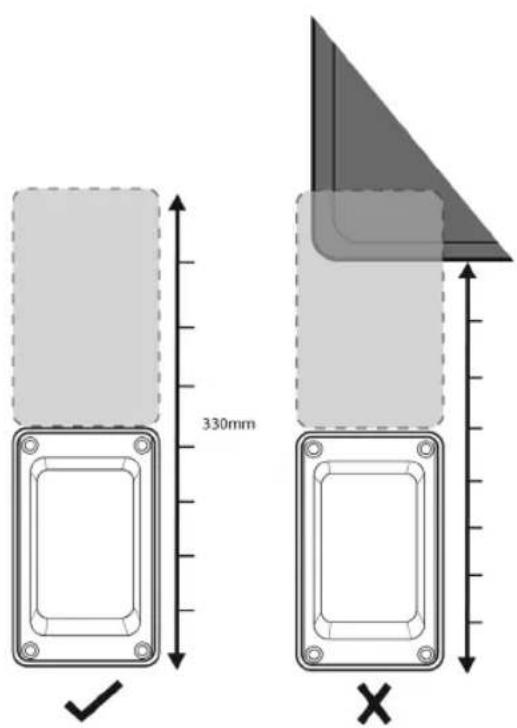

•(bild 3) Se till att du har tillräckligt med ledigt väggutrymme för installationen inkl. tillräckligt med plats för Whale Easi-Slide-locket vid installation och öppnande.
- Detmåste finnas tillräcklig gasolventilation i installationsområdet.
- Kontrollera att gasolförsörjningen är avstängd och isolerad, och att ev. gasol som är kvar i systemet avlägsnas.

•( ▶1) Se till att inte finns några elkablar eller gasledningar direkt bakom den vägg I fordonet där du installerar uttaget.
•( ▶2) Använd sockelmonteringsprofilen på sid. 31 som skärmall och fixera den på fordonsväggen med hjälp av maskeringsteip.
•( ▶8) Maskeringsteipen skall sättas upp runt utsidan av uttaget för att skydda räfflorna.
•( ▶11) Se till att den bakre tätningsytan av uttaget är ren och fri från all smuts eller skräp, så att en god tätning uppnås.
•( ▶13) Dra åt skruvarna jämnt så att inte uttaget vrids. Föli den visade sekvensen.
•( ▶14) I det fall att det saknas väggläkt bakom uttagsursparningen använder man platta muttrar för att låsa skruvarna på plats.
- (▶15) Vid borttagning av tätningsmedel från uttagets kanter vid installationen måste man också rengöra räfflorna för att säkerställa skyddet och en smidig användning av uttaget.

Värdefulla tips

• Om locket inte rör sig fritt när det installeras måste man ta bort det och se till att styrspåren är fria från tätningsmedel och skräp.
• Om uttaget verkar vara vridet vid installation måste man justera tätningsskruvarna något.

Anslutningsinstallation (skall utföras av behörig gasingenjör) (▶ 18-21)

• (▶18) Kontrollera alltid ev. läckor med hjälp av läcksökningsvätska.

Drift (▶22-27)

• Kranen öppnas inte om slangen inte är ansluten. Detta är avsett att förhindra skador på kranen och anslutningarna och är en extra säkerhetsfunktion hos Whale externt grilluttag.
• Ventilen har utformats enligt BS EN 1949-2011 och kan inte användas om inte slanganslutningen sitter på plats.
• Gaskranen har en inbyggd backventil, därför kan gasen inte komma in i fordonet.
• Kranen är avsedd endast för gasförsörjning från fordonet till en extern grill.

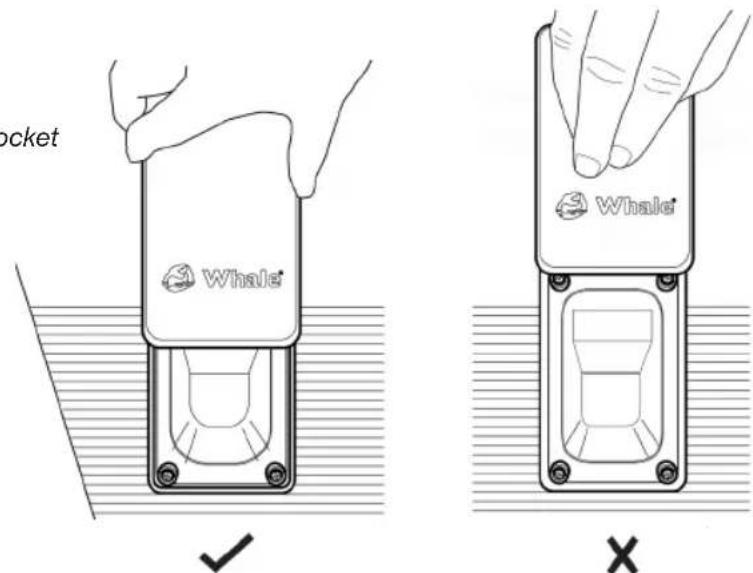

Bild 4. Öppnande av skjutlocket

Donna produkt från Whale omfattas av en garanti på 2 år. Se bifogat dokument för information om vår begränsade garanti.
