Tipo di prodotto	Pompa di sentina elettrica automatica
Marca	Whale
Modello	Supersub Smart 1100
Tensione nominale	12 V CC (modello SS1012) o 24 V CC (modello SS1024)
Portata massima	1100 galloni all'ora (circa 4164 L/h)
Dimensioni (A x L x P)	170 x 100 x 100 mm (approssimativo)
Peso	0,9 kg (approssimativo)
Caratteristiche principali	Rilevamento automatico dell'acqua, temporizzazione all'avvio (5 s), arresto ritardato (25 s), commutazione a semiconduttore
Applicazione	Scarico delle acque di sentina nelle imbarcazioni da diporto fino a 24 m
Materiali	Non specificato nel manuale
Manutenzione e pulizia	Pulire il filtro e l'elica con acqua saponata calda; non utilizzare prodotti chimici
Sicurezza	Cablaggio con fusibile calibrato; interrompere l'alimentazione prima dell'installazione; superficie di montaggio ≥ 19 mm; non avvitare sullo scafo
Ricambi e riparabilità	Non riparabile (non smontare la parte posteriore); sostituire l'intero gruppo in caso di difetto
Garanzia	1 anno (sostituzione dell'intero prodotto)
Informazioni generali	Produttore: Munster Simms Engineering Ltd, Bangor, Irlanda del Nord; Norme: CE, ABYC H22, ISO 8849, ISO 15083

Domande frequenti - Supersub Smart 1100 Whale

Come installare la pompa Supersub Smart 1100?

La pompa funziona automaticamente?

Cosa fare in caso di portata limitata?

Cosa fare se la pompa non si attiva?

Come pulire la pompa?

La pompa può funzionare a secco?

Come svernare la pompa?

Qual è la garanzia?

Dove trovare i ricambi?

La pompa è adatta per le acque reflue?

MANUALE UTENTE Supersub Smart 1100 Whale

N.R.V = Non Return Valve

Grazie per aver acquistato un prodotto Whale.

Da oltre 60 anni, Whale è leader per innovatività e design dei propri prodotti con autoclavi, pompe di sentina, serbatoi, rubinetti e docce per applicazioni in sistemi a basso voltaggio di elevata qualità. La società ed i suoi prodotti hanno conquistato una reputazione di qualità, efficienza e innovazione tra utenti e professionisti. Per visionare l'intera gamma dei prodotti, visitate il sito: www.whalepumps.com

INDICE

1. Principi generali 6. Istruzioni per l'uso
2. Applicazioni 7. Soluzione guasti
3. Avvertimenti 8. Invernalizzazione.

4. Optional 9. Assistenza e Garanzia.

5. Guida all'installazione 10. Dichiarazione di conformità ue, standard e approvazioni

INDICE FIGURA

Figura 1. Suggerimenti per l'installazione
Figura 2. Montaggio
Figura 3. Istruzioni di montaggio nei fori esistenti
Figura 4. Installazione tipica
Figura 5. Cablaggi elettrici
Figura 6. Tubazioni
Figura 7. Manutenzione

ATTENZIONE: Installazioni non conformi a quanto indicato nel presente testo ed in altri successivi potrebbero invalidare la garanzia.

PER L'INSTALLATORE: Verificare che il prodotto sia idoneo all'uso che si intende farne, seguire interamente queste istruzioni e accertarsi che tutto il personale sia a conoscenza delle linee guida qui indicate. Consegnare il presente manuale all'utente finale.

PER L'UTILIZZATORE: Leggere ed attenersi scrupolosamente a quanto indicato in questo manuale.

1. Principi Generali

I modelli Supersub 500, 650 e 1100 e Supersub Smart 650 e 1100 sono progettati per l'uso esclusivo quale pompa di sentina su imbarcazioni da diporto. La gamma Supersub permette, grazie al minimo ingombro, l'installazione anche in zone della sentina difficilmente accessibili con pompe tradizionali. Il modello SS5012, SS5022, SS1012 e SS1024 non è ad accensione automatica. (vedere la sezione 4 per indicazioni su interruttori che possono essere abbinati a queste pompe).

La pompa Supersub Smart 650/1100 è automatica. Il sistema rileva la presenza di acqua e attiva la pompa, spegnendola una volta prosciugata l'area. L'interruttore non ha parti mobili o soggette ad usura. L'interruttore utilizzato nella Supersub Smart 650/1100 ha un ritardatore incorporato che evita l'accensione involontaria ed intermittente in presenza di onde.

2. Applicazioni

• Le pompe Supersub sono progettate per un normale utilizzo come pompe di sentina. La portata e la prevalenza possono variare in base alle condizioni di utilizzo ed installazione. Per un utilizzo differente da quello considerato è responsabilità di installatore ed utilizzatore verificare la compatibilità del funzionamento e dei materiali.
• Questo prodotto deve essere utilizzato solo come pompa di sentina su imbarcazioni da diporto. Se utilizzato come unica pompa di sentina, Supersub 500/650/1100 e Supersub Smart 650/1100 deve essere utilizzato solo su imbarcazioni fino a 24m.
• La pompa di sentina deve scaricare attraverso un idoneo dispositivo posizionato fuoribordo sopra la linea di galleggiamento.

3. Avvertimenti

• Con tutte le applicazioni, è importante che durante l'installazione, l'utilizzo e la manutenzione venga adottato un sistema di consuetudini di lavoro sicure. Assicurarsi che, prima dell'installazione, l'alimentazione venga spenta e che l'impianto delle acque di scarico venga svuotato.
• La gamma Supersub è destinata all'utilizzo su imbarcazioni da diporto come specificato nella sezione 2, qualsiasi differente utilizzo può invalidare in tutto o in parte la garanzia prevista.
• NOTA: Le portate delle pompe di sentina possono non essere sufficienti per impedire l'allagamento dovuto al rapido accumulo di acqua causato da tempeste, mare mosso e/o rapide infiltrazioni create da danni allo scafo o da condizioni di navigazione non sicure.
• L'acqua deve essere scaricata attraverso un passaggio al di sopra della linea di galleggiamento (vedere 2 Applicazioni). La gamma Supersub non è intesa per l'uso in sistemi di scarico dell'acqua attraverso una membrana o nei rubinetti di presa a mare sotto la linea di gal leggiamento. Tutte le tubazioni devono prevedere una valvola / circuito anti-ritorno correttamente installato.
• Per fissure l'unità in modo sicuro, assicurarsi che la superficie di montaggio abbia uno spessore minimo di 19 mm (quando viene fissato con le viti fornite in dotazione).
• Non avvitare direttamente allo scafo ma montare su un pannello supplementare.
• NOTA - NON svitare la parte posteriore, dato che le interferenze con la parte elettrica renderanno la pompa inadatta all'uso. Questa parte della pompa non è soggetta a manutenzione.
• ATTENZIONEI Pericolo di incendio. I cablaggi devono essere conformi agli standard elettrici applicabili e includere un fusibile o un interruttore di dimensioni adeguate. Un cablaggio non corretto può causare incendi con rischio di incidenti o morte. Spegnere l'alimentazione mentre si effettuano i collegamenti. Le informazioni sui cablaggi hanno titolo orientativo.

4. Optional

LV1219 Valvola di non ritorno (per SS5012)

BE9003 / BE9006 Interruttore elettronico a sensori di campo (solo per modelli SS5012, SS5022, SS1012 e SS1024)

BE9002 Interruttore con galleggiante (solo per modelli 500) rif. fig. 5

SK5131 3/4 " Skin fitting (solo per modelli SS5012, SS5022 e SS5212)

SF5204 1" Skin fitting (solo per modelli SS1012, SS1024, SS1212 e SS1224)

5. Guida All'Installazione

Vedere schemi (pagina 14)

6. Istruzioni Per L'uso

SS5012, SS5022, SS1012 e SS1024 - ad accensione manuale:

Accensione: se installate senza accessori esterni, queste pompe devono essere accese mediante l'interruttore (figura 5, Supersub manuale). Spegnimento: le pompe Supersub manuali devono essere spente immediatamente appena viene esaurita l'acqua presente nell'area di azione. Il funzionamento a secco riduce la durata e l'efficienza della pompa.

SS5012, SS5022, SS1012 e SS1024 - con interruttore automatico:

Quando abbinate agli interruttori BE9002, BE9003 o BE9006 le pompe possono essere attivate in automatico mediante gli interruttori o manualmente come sopra descritto (figura 5, Supersub automatico)

Posizionare l'interruttore a 3 vie sulla posizione automatico (figura 5 Supersub Smart 650 / 1100), la pompa si attiverà solo in presenza costante di acqua. La pompa si spegnerà 15 secondi dopo aver esaurito l'acqua nell'area di azione. E' possibile verificarne il corretto funzionamento posizionando due dita sopra i sensori (5 sec), la pompa si attiverà per poi spegnersi dopo 25 sec. Controllare periodicamente la succhiarola e la girante per accertarsi che non ci siano ostruzioni (figura 7).

1. Soluzione Guasti
   EFFETTO POSSIBILE CAUSA RIMEDIO

Flusso ridotto	Sporcizia nella succhiarola o nella girante	Ispezionare succhiarola e girante. Lavare con acqua dolce e sapone (non utilizzare mai detergenti chimici)
	Schiacciamento o pieghe dei tubi	Scollegare la pompa e verificare il passaggio dei tubi. Rimuovere lo schiacciamento o l'osstruzione.
	Tubi troppo stretti Sostituire i tubi o qualsiasi altra connessione che restringa il passaggio.
	Batteria scarica o debole Controllare la batteria, ricaricare o sostituire se necessario.
Nessun flusso	Materiali nella succhiarola o nella girante	Ispezionare succhiarola e girante. Lavare con acqua dolce e sapone (non utilizzare mai detergenti chimici)
	Tubi ostruiti Scollegare la pompa e verificare l'impianto. Rimuovere eventuali ostruzioni.
	Fusibile bruciato Trovare la causa del sovraccarico. Sostituire con il fusibile adatto.
	Batteria insufficiente Controllare la batteria, ricaricare o sostituire se necessario
	Sensore in posizione errata	Controllare sul manuale o sul sito le indicazioni per una corretta installazione
	Pompa guasta Contattare il distributore od il rivenditore locale. Garanzia 1 anno
Accensione continua (solo per automatico e Smart)	Interruttore o cablaggio errato	Controllare apertura e chiusura dell'interruttore, eventualmente sostituire.
		Posizionamento errato del galleggiante, verificare.
		Galleggiante guasto o errore nei collegamenti.
	Galleggiante bloccato (solo BE9002) (ad accensione manuale)	Verificare che non siano presenti in sentina materiali che possano impedire il movimento del galleggiante.
		Verificare che il galleggiante si muova libero sul suo asse
	Sensore di controllo (solo BE9003 / BE9006)	Orientamento errato della pompa, verificare sul manuale o sul sito web le indicazioni per una corretta installazione.
		Verificare che non siano presenti in sentina oggetti che possano coprire l'area del sensore.
		Sensore troppo vicino o a contatto con tubi, scafo o altre strutture.
		Sporcizia sul sensore – pulire accuratamente

8. Invernalizzazione

Il congelamento dell'acqua all'interno della pompa può causare danni o rendere inutilizzabile la pompa.

Per evitare questo rischio, si consiglia di svuotare l'acqua dalla sentina con regolarità durante i mesi invernali.

9. Assistenza e Garanzia

La gamma delle pompe Supersub non ha parti che possano essere riparate o sostituite. In caso di rottura meccanica o elettrica la pompa dovrà essere sostituita integralmente. Le condizioni complete della garanzia sono presenti nel documento allegato.

In considerazione della notevole importanza della pompa di sentina a bordo di una imbarcazione, consigliamo di verificarne frequentemente lo stato e di sostituirla al primo accenno di malfunzionamento o comunque ogni 3 anni. Per una consulenza in merito all'installazione o ai pezzi per i quali è possibile l'assistenza vi preghiamo di contattare il servizio ai clienti Whale®:

UK: Tel: [phone] Email: [e-mail] www.whalepumps.com

USA: Tel: [phone] Email: [e-mail] www.whalepumps.com

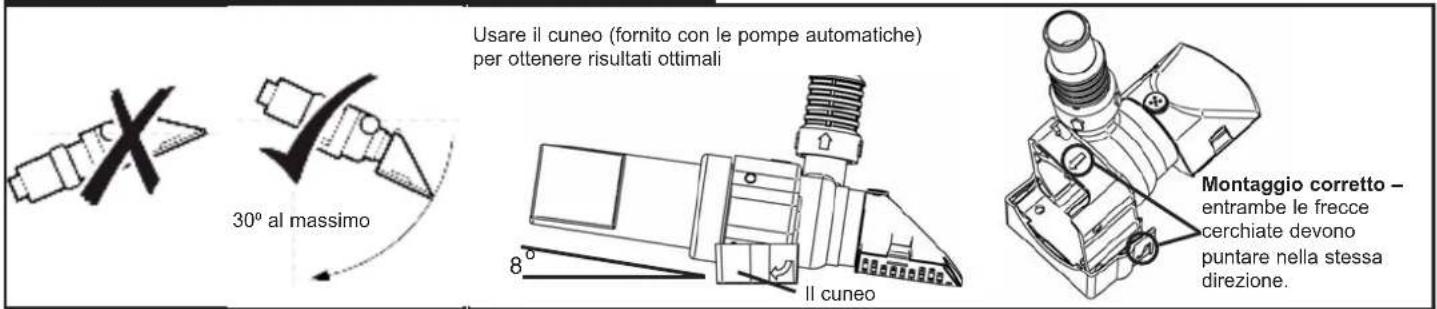

Figura 1. Suggerimenti per l'installazione

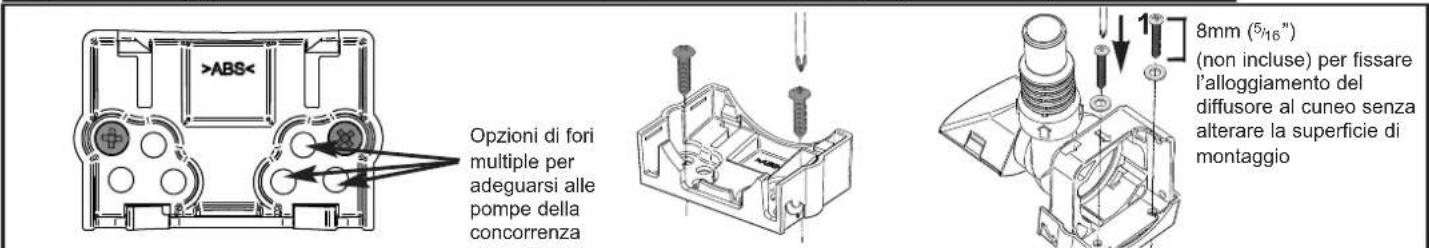

Figura 2. Istruzioni di montaggio

Passo 4

NOTA BENE: NON avvitare direttamente allo scafo

Per le pompe automatiche
Viti fornite solo con i modelli per il commercio al dettaglio
② Spingere

① Avvitare

8mm (5/16")
(non incluse) per fissare l'alloggiamento del diffusore al cuneo senza alterare la superficie di montaggio

Figura 3. Il vantaggio di usare il cuneo nel retrofit delle pompe della concorrenza (Supersub Smart)

Figura 4. Installazione tipica

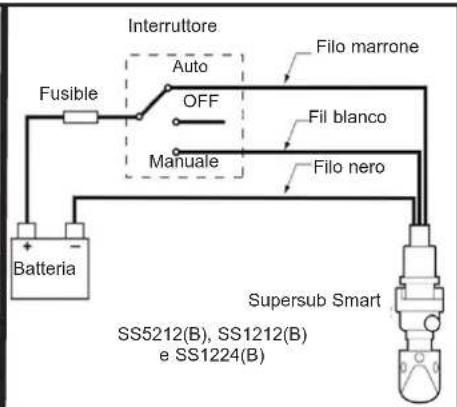

Figura 5. Cablaggi elettrici

Supersub

Supersub Smart

Figura 6. Tubazioni

Figura 7. Manutenzione

10. Dichiarazione Di Conformità UE, Standard e Approvazioni

Questo prodotto soddisfa tutte le direttive e tutti gli standard europei rilevanti. Siete pregati di contattare Whale® per ulteriori dettagli.

Dichiarazione del produttore

Con la presente dichiariamo sotto la nostra esclusiva responsabilità che la presente attrezzatura soddisfa i requisiti della legislazione UE rilevante seguente:

Direttiva compatibilità elettromagnetica 2014/30/UE

Direttiva relativa alle imbarcazioni da diporto e alle moto d'acqua 2013/53/UE

Direttiva RoHS II 2011/65/UE

Sulla base degli standard armonizzati seguenti:

EN55014-1:2006+A2:2011 Emissioni EMC

EN55014-2:1997+A2:2008 Immunità EMC

EN28846:1993+A1:2000 Protezione antincendio

ISO 8849:2003 Pompe di sentina azionate elettricamente a corrente continua

ISO 15083:2003 Unità di piccole dimensioni – Impianti di pompaggio di sentina

L'attrezzatura è pertanto conforme ai requisiti essenziali di tali direttive.

Questo prodotto rispetta anche gli standard seguenti:

ABYC H22, 2011 Impianti di pompaggio di sentina elettrici

Data: 29 maggio 2017

Richard Bovill

Direttore di progettazione
