Type de produit	Support mural pour téléviseur
Marque	Samsung
Modèle	WMN8000SXT
Dimensions (type normal)	764 x 580 x 100 mm
Dimensions (type fin)	764 x 580 x 28 mm
Poids (type normal)	4,6 kg
Poids (type fin)	3,4 kg
Norme VESA	600 x 400 mm
Angle d'inclinaison	Variable selon le modèle
Matériau	Acier
Alimentation	Sans (dispositif passif)
Fonctions principales	Fixation murale, réglage en hauteur et inclinaison, deux configurations (normal et fin)
Contenu de l'emballage	Supports muraux, barres de réglage, vis, chevilles, crochets de sécurité
Type de mur compatible	Béton ou intérieur d'épaisseur suffisante
Distance minimale au mur	28 mm (type fin) ou 100 mm (type normal)
Installation	Par un technicien qualifié
Sécurité	Ne pas se suspendre, tenir les enfants à distance, installation professionnelle recommandée
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Pièces détachées disponibles via le service après-vente Samsung
Notices disponibles	Multilingue : FR, DE, EN, ES, HU, IT, JA, KO, PL, PT, RU, SV, TR, ZH

FOIRE AUX QUESTIONS - WMN8000SXT SAMSUNG

Ce support est-il compatible avec tous les téléviseurs Samsung ?

Le support WMN8000SXT est conçu pour les téléviseurs compatibles avec la norme VESA 600 x 400 mm. Vérifiez les spécifications VESA de votre téléviseur dans le manuel.

Quel type de mur est nécessaire pour l'installation ?

Le support doit être installé sur un mur en béton ou un mur intérieur d'épaisseur suffisante. Les murs en plaques de plâtre ne sont pas recommandés sans renforcement.

Puis-je installer ce support seul ?

Il est fortement recommandé de faire appel à un technicien qualifié pour l'installation. Cependant, si vous le faites vous-même, suivez attentivement les instructions et utilisez les outils appropriés.

Comment ajuster l'inclinaison ?

L'angle d'inclinaison peut être réglé selon le modèle. Reportez-vous au guide d'installation pour ajuster les bras de réglage de la longueur et les crochets de sécurité.

Quelle est la distance minimale entre le mur et le téléviseur ?

En configuration fine, la distance minimale est de 28 mm. En configuration normale, elle est de 100 mm.

Le support est-il prévu pour un téléviseur incurvé ?

Le manuel ne mentionne pas spécifiquement les téléviseurs incurvés. Vérifiez la compatibilité auprès du fabricant ou testez avec précaution.

Quels accessoires sont fournis ?

L'emballage comprend : supports muraux, barres de réglage, vis, chevilles et crochets de sécurité. Utilisez uniquement les pièces fournies.

Comment nettoyer le support ?

Nettoyez avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Le support peut-il être utilisé sur un mur en placoplâtre ?

Le manuel indique que l'installation sur des murs non renforcés ou en plaques de plâtre n'est pas possible. Si nécessaire, renforcez le mur au préalable.

Où trouver les instructions détaillées ?

La notice complète est disponible au format PDF sur notice-facile.com. Vous pouvez également la télécharger dans plusieurs langues.

MODE D'EMPLOI WMN8000SXT SAMSUNG

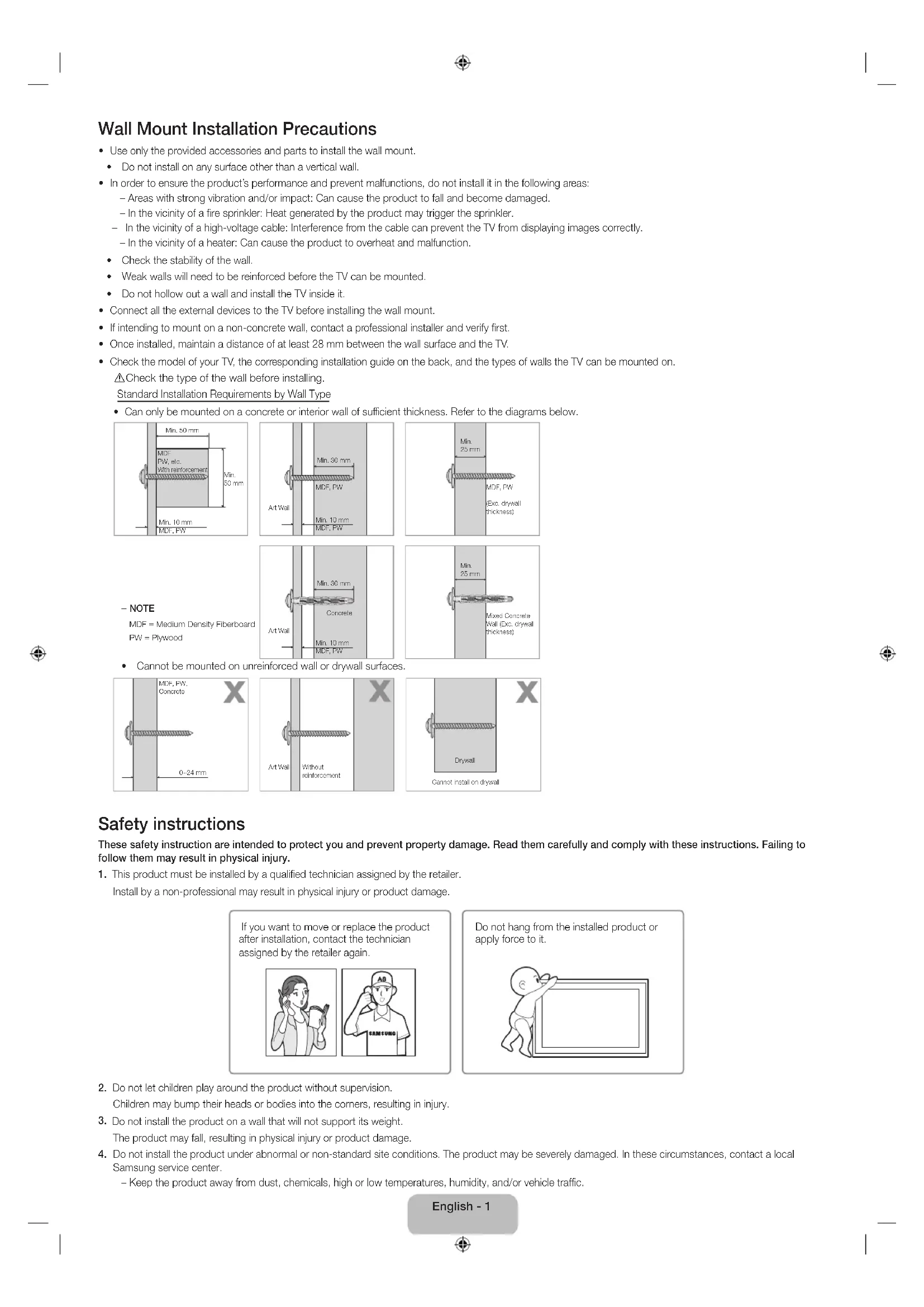

Précautions d'installation du support mural

Utilisez uniquement les pièces et accessoires fournis pour installer le support mural. L'appareil doit impérativement être installé sur un mur vertical. - Afin de garantir des performances optimales et de prévenir les dysfonctionnements, évitez les zones suivantes : - les zones soumises à de fortes vibrations et/ou à des chocs violents : cela pourrait entraîner la chute de l'appareil et l'endommager. - À proximité d'un gicleur d'incendie : la chaleur dégagée par le produit risquerait de déclencher le gicleur. - À proximité d'un câble à haute tension : les parasites provenant du câble peuvent empêcher le téléviseur d'afficher correctement les images. - À proximité d'un radiateur : cela risquerait de provoquer une surchauffe et un dysfonctionnement du produit. - Vérifiez la stabilité du mur. - Les murs qui ne sont pas assez solides devront être renforcés avant d'installer le téléviseur. - Ne creusez pas de niche dans un mur pour y installer le téléviseur. Raccordez tous les périphériques au téléviseur avant d'installer le support mural. Si vous comptez l'installer sur un mur qui n'est pas en béton, contactez un installateur professionnel pour le faire vérifier préalablement. - Une fois l'installation terminée, respectez une distance d'au moins 28 mm entre la surface murale et le téléviseur. Vérifiez le mode d'emploi du téléviseur, le guide d'installation correspondant à l'arrière et les types de murs sur lesquels le téléviseur peut être installé.

Vérifiez le type de mur avant de procéder à l'installation.

Conditions d'installation standard en fonction du type de mur

• Peut uniquement être installé sur un mur en béton ou intérieur d'une épaisseur suffisante. Reportez-vous aux schémas ci-dessous.

- REMARQUE

MDF = Panneaux de fibres à densité moyenne

CP = Contreplaqué

• Ne peut pas être installé sur des murs non renforcés ni sur des surfaces en plaques de plâtre.

Consignes de sécurité

Ces consignes de sécurité ont pour but d'assurer votre sécurité et d'éviter les dégâts matériels. Lisez attentivement et respectez ces consignes. Le non-respect de ces consignes pourrait provoquer des dommages corporels.

1. Ce produit doit être installé par un technicien qualifié désigné par le revendeur.

L'installation du produit par une personne non qualifiée pourrait provoquer des blessures ou endommager le produit.

Si vous souhaitez déplacer ou remplacer le produit après son installation, recontactez le technicien désigné par le revendeur.

Ne vous suspendez pas au produit et n'exercez pas de pression dessus.

1. Ne laissez pas les enfants jouer autour du produit sans surveillance.

Ils pourraient se cogner la tête ou le corps sur un angle du produit et se blesser.

1. N'installez pas le produit sur un mur ne pouvant pas supporter son poids.

Le produit pourrait tomber, provoquant des blessures ou endommageant le produit.

1. N'installez pas le produit dans un environnement anormal ou hors normes. Cela pourrait endommager gravement le produit. Dans ce cas, contactez un centre de service Samsung local.

Tenez le produit à l'abri de la poussière, des substances chimiques, des températures faibles ou élevées, de l'humidité et/ou du passage de véhicules.

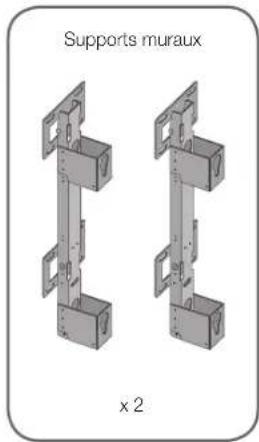

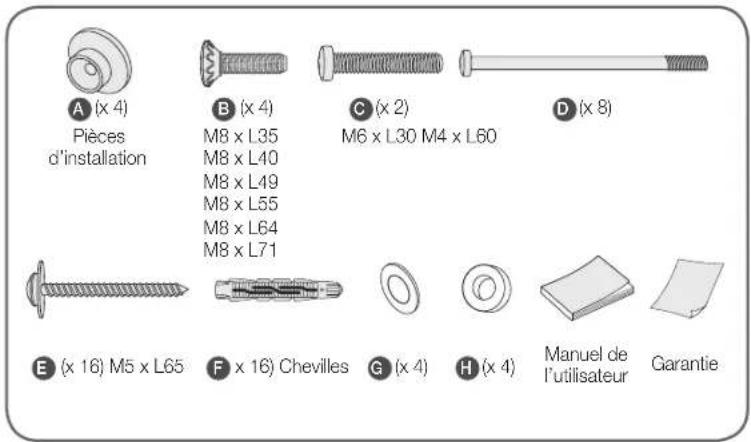

Accessoires

Utilisez uniquement les pièces et accessoires fournis pour installer le support mural.

Guide d'installation

1. Vérifiez d'abord l'état du mur (type, épaisseur, planéité).

1-1. Si la surface du mur n'est pas totalement plane, des écarts disgracieux peuvent apparaître après l'installation.

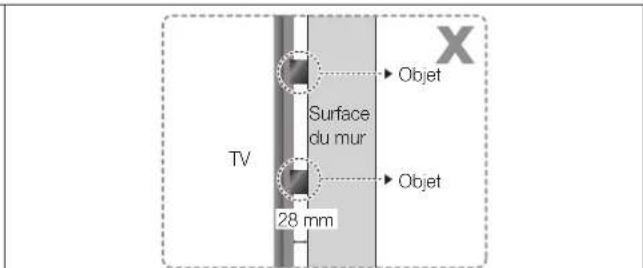

1-2. Il n'est pas possible de monter le TV sur le mur si des objets d'une épaisseur de 28 mm ou plus sont fixés sur la surface murale.

1. Vérifiez les conditions d'installation.

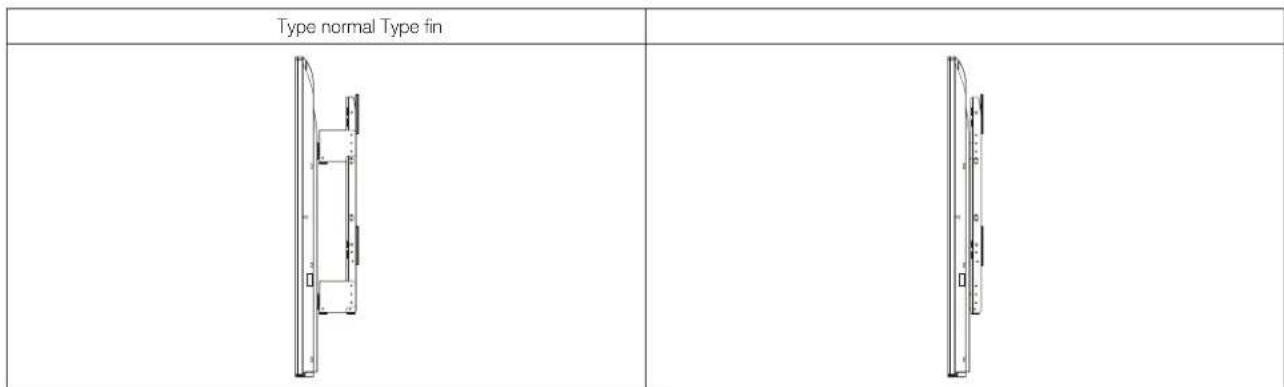

Vérifiez le type (normal ou fin) en fonction du modèle de TV.

1. Insérez les vis de réglage juste ce qu'il faut pour qu'elles ne se détachent pas.

1. Réglez les bras de réglage de la longueur en fonction de l'orientation choisie.

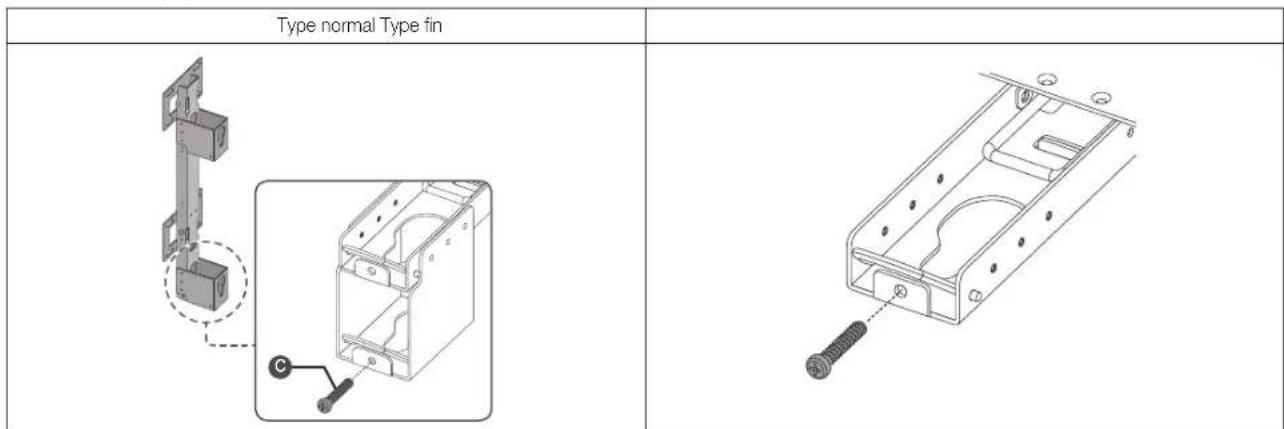

4-1. Réglez les supports de réglage de la hauteur.

Type normal Type fin (déposez les 4 supports de réglage de la hauteur.)
	→

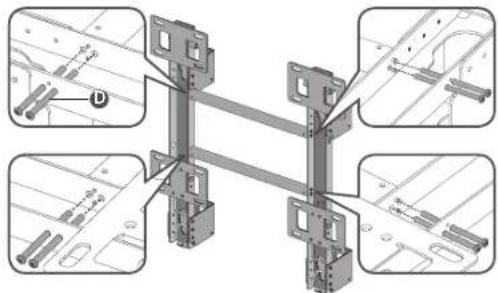

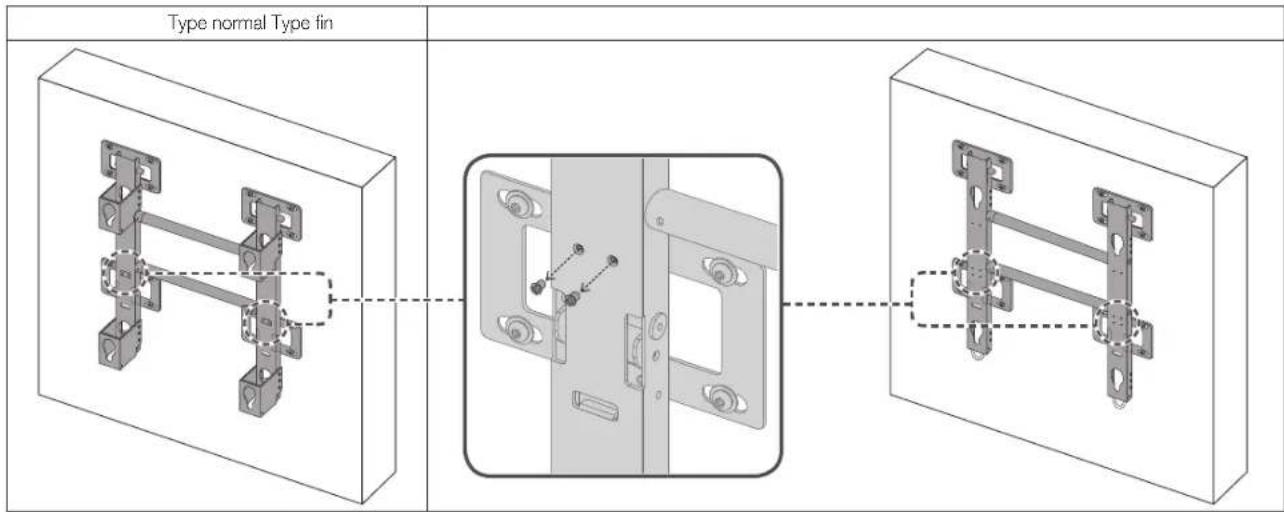

4-2. Fixez les barres de réglage de la longueur sur les deux supports muraux à l'aide de vis.

1. Placez l'assemblage contre le mur choisi pour l'installation et marquez les emplacements de fixation des chevilles sur le mur.

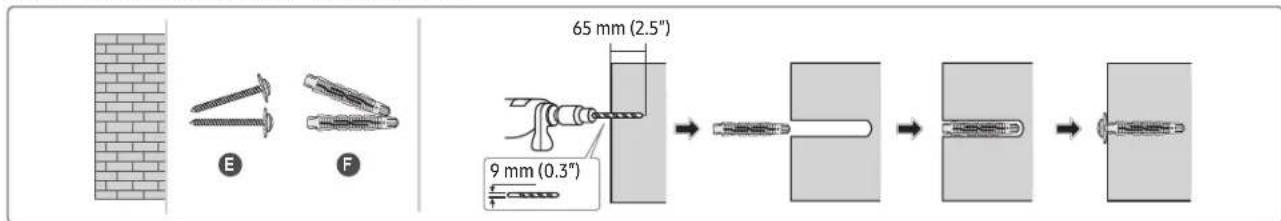

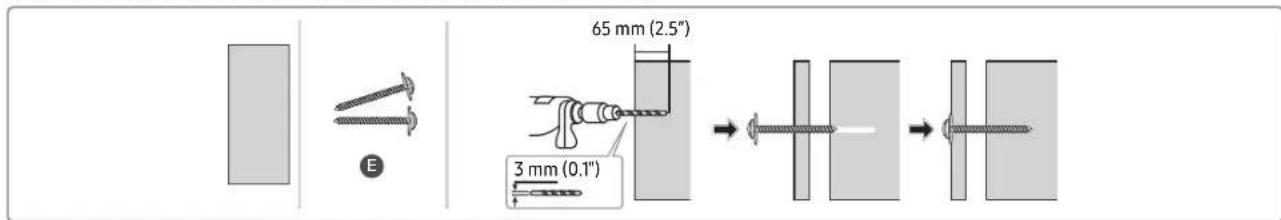

1. Insérez les chevilles et les vis aux emplacements marqués.

Installation sur un mur en plaques de plâtre avec goujons de renforcement

1. Otez les vis tout en maintenant les supports muraux en place.

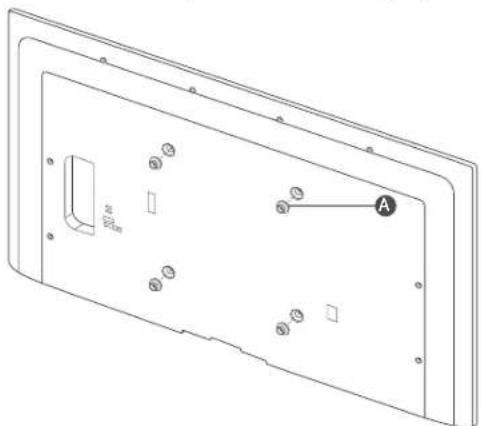

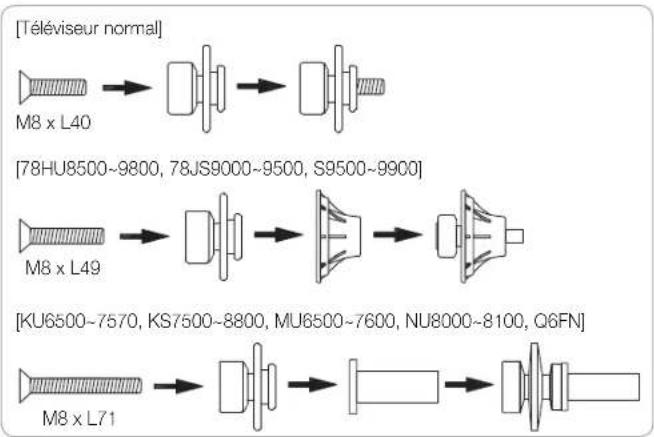

1. Assemblez les pièces d'installation à l'arrière du TV comme illustré sur le schéma.

Veillez à insérer les pièces dans les trous appropriés.

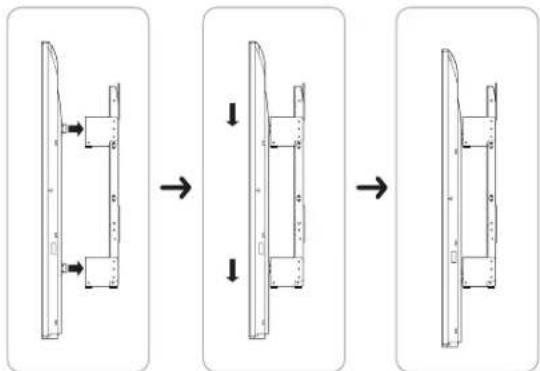

1. Il est recommandé de soulever le TV avec l'aide d'au moins deux autres personnes et de l'installer sur le support comme illustré sur le schéma.

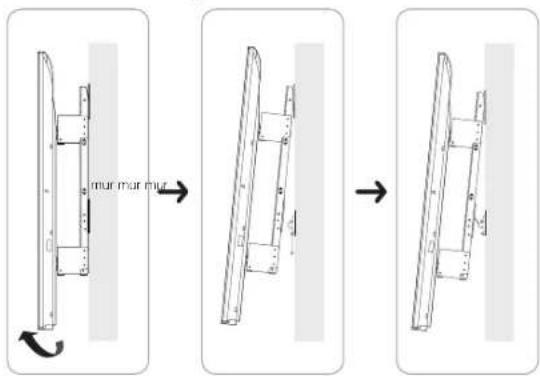

1. Soulevez le bas du TV, puis immobilisez-le comme illustré sur le schéma. Connectez les câbles.

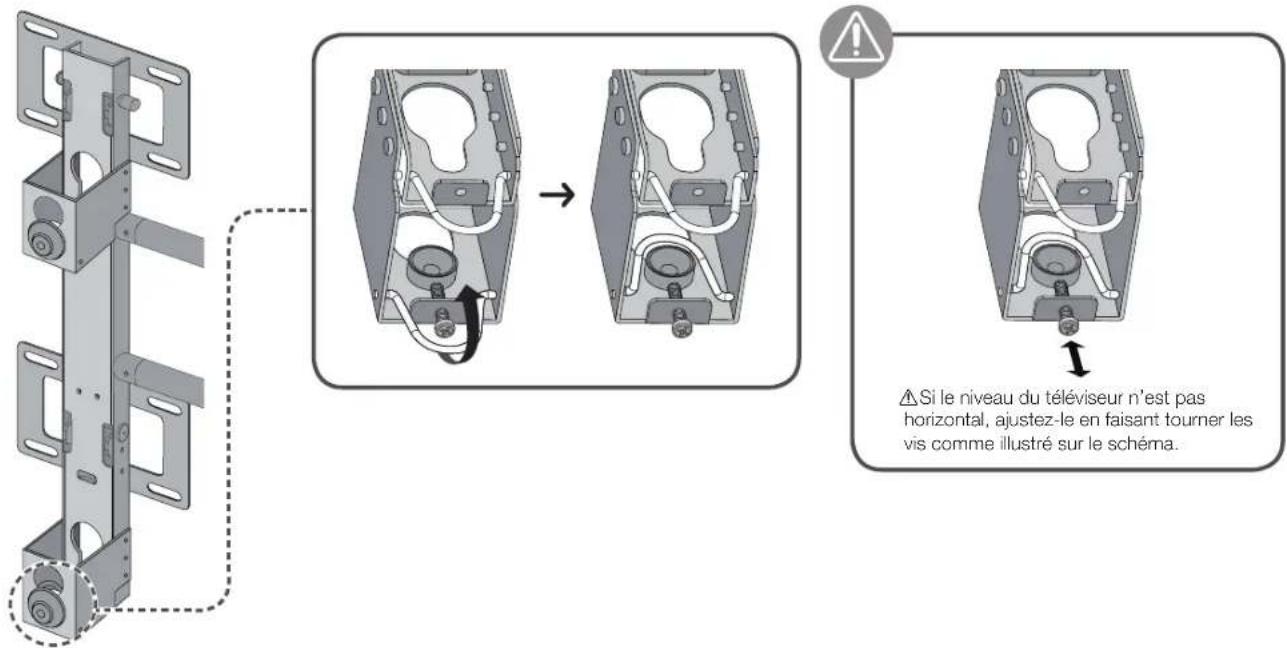

1. Soulevez le bas du TV, puis faites tourner les crochets de sécurité situés dans le bas de chaque côté de l'appareil pour immobiliser les pièces d'installation.

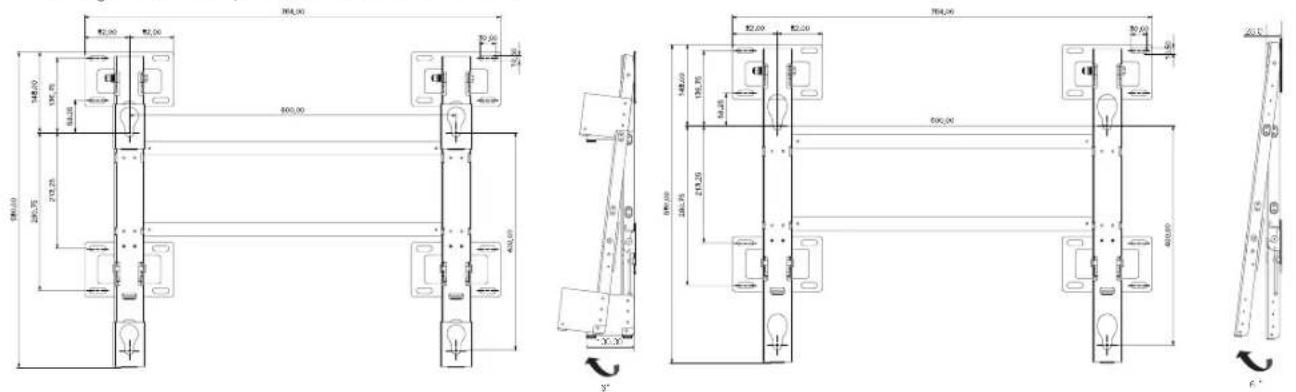

Spécifications du produit

L'angle d'inclinaison peut varier en fonction du modèle.

Type normal

Largeur (mm) 764
Hauteur (mm) 580
Profondeur (mm) 100
Poids (kg) 4,6
Spécifications VESA du support mural (mm) 600 x 400	Largeur (mm) 764
	Hauteur (mm) 580
	Profondeur (mm) 28
	Poids (kg) 3,4
	Spécifications VESA du support mural (mm) 600 x 400
