Sicherheitshinweise zur Montage der Wandhalterung

• Verwenden Sie bei der Installation der Wandhalterung ausschließlich Zubehör und Teile, die mitgeliefert werden.
• Installieren Sie die Halterung nur an einer senkrechten Wand.
  Um die Leistung des Gerats Sicherzustellen und Fehlfunktionen zu verhinder, installieren Sie die Halterung nicht an folgenden Stellen:

-Bereiche mit starker Vibration und/oder Schlageinwirkung: Das Gerat konnte hinfallen und beschadigt werden.

In der Nape von Temperaturlhern einer Sprinkleranlage: Die durch das Produkt entstehende Wärme kann möglicherweise die Sprinkleranlage aktivieren.
In der Nae von Hochspannungsleitungen: Störungen durch die Leitung konnen darauf sorgen, dass Fernsehbildner nicht korrekt angezeigt werden.

• In der Nähe von Heizungen: Das Gerät könnte überhützt und beschädigt werden.

• Kontrollieren Sie die Stabilität der Wand.

• Instabile Wände müssen verstärkt werden, ehe das Fermsehgerämt montiert werden kann.

• Höhlen Sie keinesfalls eine Wand aus, um das Fernsehgerät in der entstehenden Öffnung zu installieren.
  SchlieB Sie alle externen Geräte an das Fernsehgerät an, ehe Sie die Installation der Wandhalterung beginnen.
• Wenn Sie beabsichtigen, die Halterung an einer Wand anzubringen, die nicht aus Beton hergestellt ist, wenden Sie sich zuerst an einen professionellen Installationsbetrieb und kontrollieren Sie, ob die Stabilität der Wand ausreicht.
• Achten Sie auch nach der Installation auf einen Abstand von mindestens 28 mm zwischen der Wand und dem Fernsehgerät.
• Überprüfen Sie, welches Gerätemodell Sie besitzen, lesen Sie die entsprechende Installationsanleitung auf der Rückseite und vergewissem Sie sich, an welcher Art von Wand das Fermsehgerät angebracht werden darf.

Prufen Sie vor der Installation die Art der Mauer.

Anforderungen für die Installation an verschiedene Arten von Wänden

• Kann nur an einer Betonwand oder einer Innwand ausreichender Festigkeit angebracht werden. Siehe nachfolgende Abbildungen.

-HINWEIS

MDF = Mitteldichte Faserplatten
PW = Sperholz

• Kann nicht an Wänden ohne Armierung oder an Trockenbauwänden angebracht werden.

Sicherheitschinweise

These Sicherheitshinweise dnen dau, Sie selbst und das Produkt vor Schaden zu bewahren. Lesen Sie die Anweisungen und Hinweise sorgfaltig durch und befolgen Sie sie. Die Nichtbeachtung kann zu Verletzungen führen.

1. Dieses Produkt muss durch einen vom Handler autorisierten, qualifizierten Techniker montiert werden.

Wenn die Montage nicht von einer Fachkraft durchgeführ wird, konnen Verletzungen oder Sachschaen die Folge sein.

Wenn Sie das Produkt nach der Montage bewegen oder austauschen möchten, wenden Sie sich erneut an dem vom Händler autorisierten Techniker.

Hängen Sie sich nicht an das Produkt, und vermeiden Sie Kraftinwirkung.

1. Lassen Sie nimals Kinder unbeaufsichtigt in der Naze des Produkts spiel.

Kinder konnten mit dem Kopf oder Körper gegen die Kanten des Produktsstoßen und sich verletzen.

1. Montieren Sie das Produkt nicht an einer Wand, die das Gewicht nicht tragen kann.

Das Produkt konnte herunterfallen und Verletzungen oder Sachschäden verursachen.

1. Montieren Sie das Produkt nicht an Orten oder Wänden, an denen anomale Bedingungen herrschen oder die nicht der Norm entsprechen. Das Produkt konnte schwer beschädigt werden. Wenden Sie sich in thisem Fall an ein Samsung-Kundendienstzentrum in ihrer Höhe.

Schutzen Sie das Produkt vor Staub, Chemikalien, hohen oder niedrigen Temperatures, hoher Luftfeuchtigkeit und/oder StraBenverkehr.

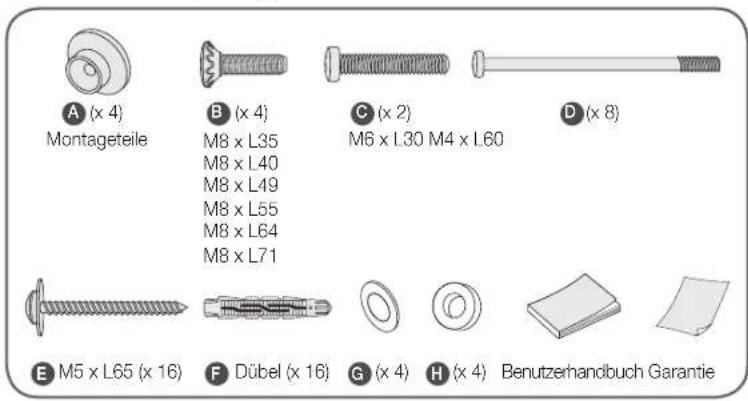

Zubehör

Verwenden Sie bei der Installation der Wandhalterung ausschließlich Zubehor und Teile, die mitgeliefert werden.

1. Überprüfen Sie zunachst den Zustand der Wand (Art, Dicke, Ebenheit).

1-1. Wenn die Wand nicht vollkommen eben ist, können nach der Installation unschöne Lacken zu sehen sein.

1-2. Es ist nicht möglich, den Großbildschim an der Wand zu montieren, wenn an der Wand 28 mm (oder mehr) starke Objekte angebracht sind.

1. Überprüften Sie die Montagevoraussetzungen.

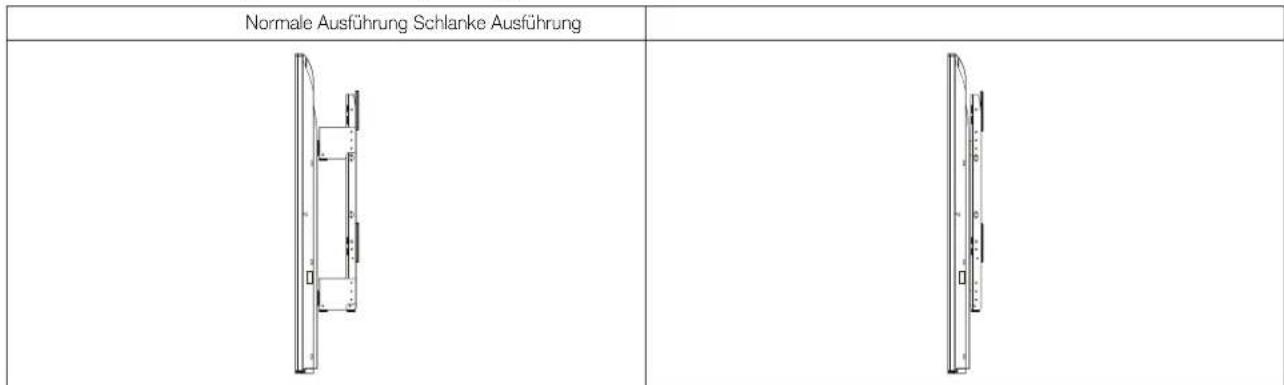

Bestimmten Sie die Ausführung (normal oder schlank) in Abhängigkeit vom Modelt des Großbildschirms.

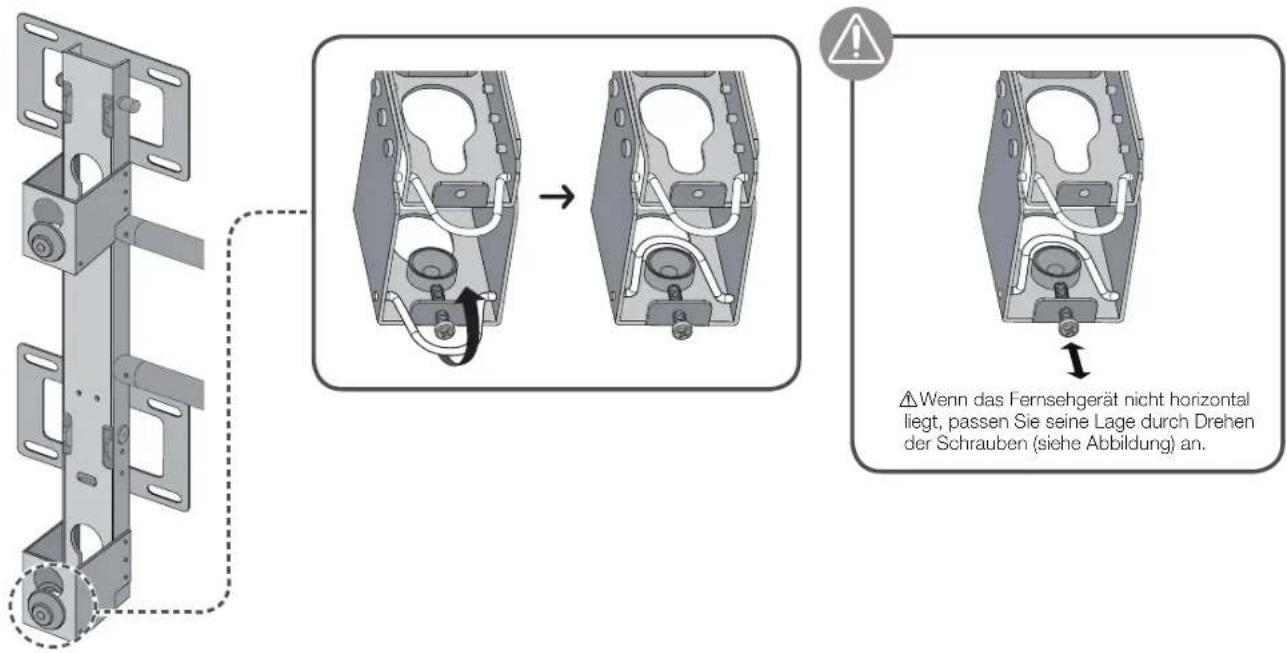

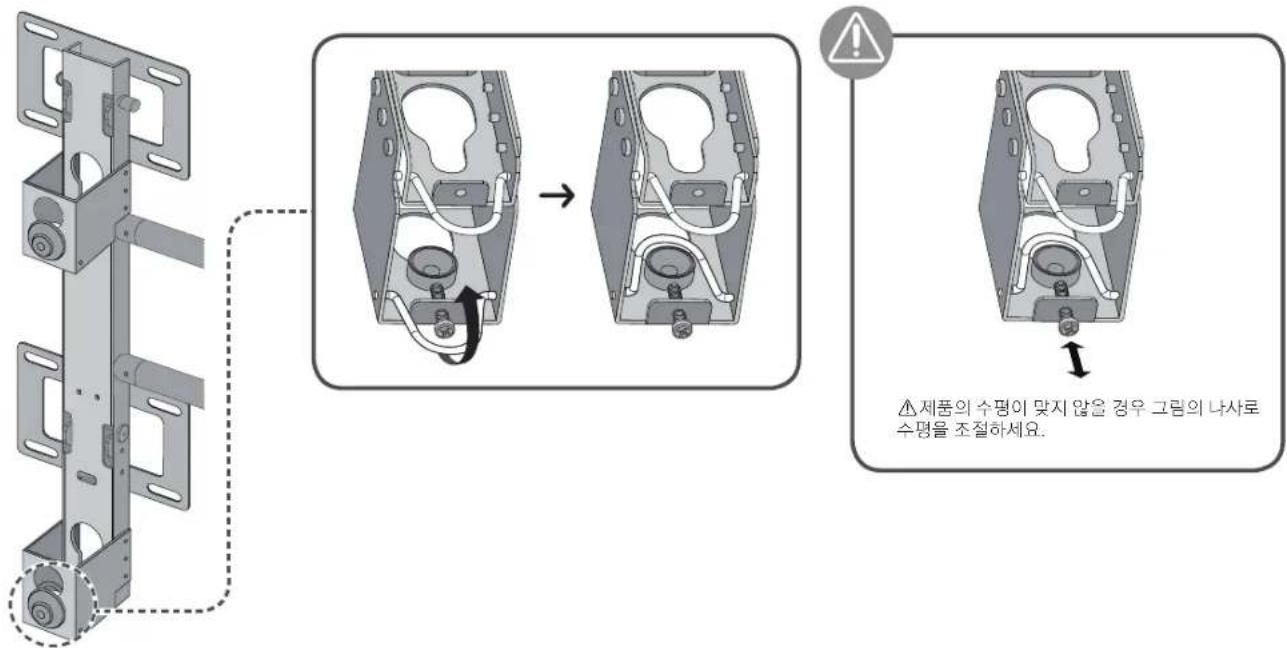

1. Setzen Sie die Nivellierschrauben gerade so welt ein, dass sie nicht herunterfallen.

1. Passen Sie die Längenjustierung an die gewähte Ausrichtung an.

4-1. Passen Sie die Höhenjustierung an.

Normale Ausführung Schlanke Ausführung (4 Höhenjustierungen entfernen)

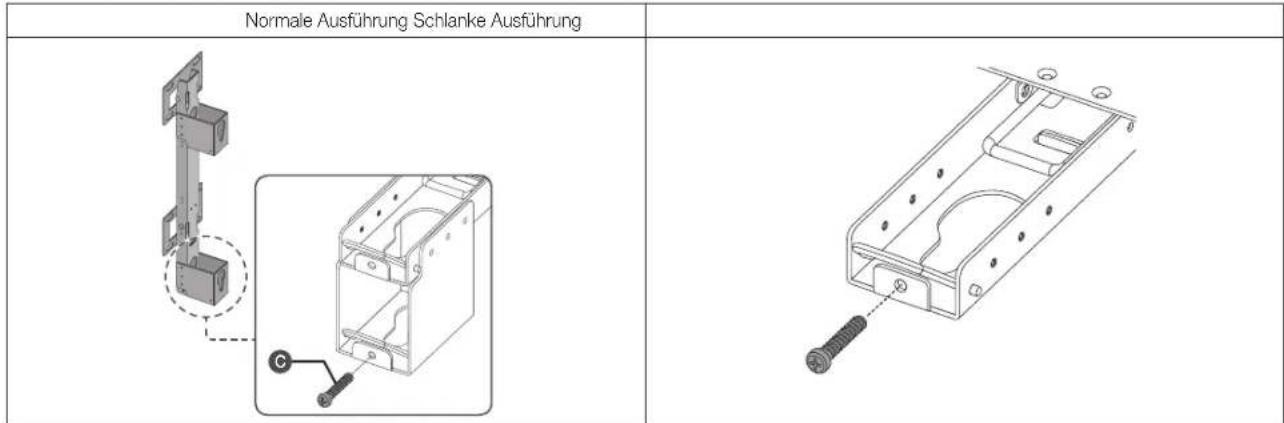

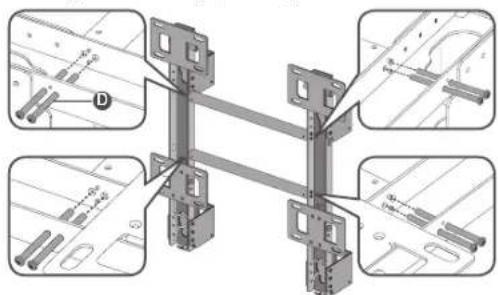

4-2. Befestigen Sie die Längenjustierungen mit Schrauben an den zwei Haiterungen.

1. Halten Sie die Baugruppe gegen die Stelle an der Wand, an der Sie sie anbringen möchten, und markieren Sie dann die Punkte, an denen Sie die Bohrungen für die Düb anbringen müssen.

1. Setzen Sie die Dubel und Schrauben an den gekennzeichneten Stellen ein.

F

65 mm( 2.5^ )

Installation an einer Trockenmauer mit Ständerwerk

E

65 mm (2.5")

Installationsvoraussetzungen

• Kontrollieren Sie, wo sich die Metallstangen des Ständerwerks befinden, und setzen Sie dann die Schrauben ein.
  Mindeststanderna: 51 mm x 102 mm (2 Zoll x 4 Zoll). Sie müssen Bohrungen von 3 mm Durchmesser anbringen, ehe Sie die Schrauben einsetzen.
  Die Bohrungen müssen auf der Mittelachse der Ständer angebracht werden.
  Die Stander konne reien, wenn Sie die Schrauben eindrehen, ohne vorher die Bohrungen anzubringen.
  Der Hersteller haftet nicht fur Probleme, die auftreten, weil Sie diese Installationsanweisungen nicht befolgen.

• Entfermen Sie die Schrauben und halten Sie darauf die Wandhalterungen fest.

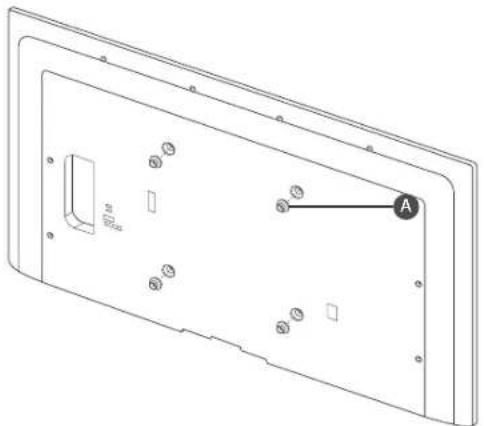

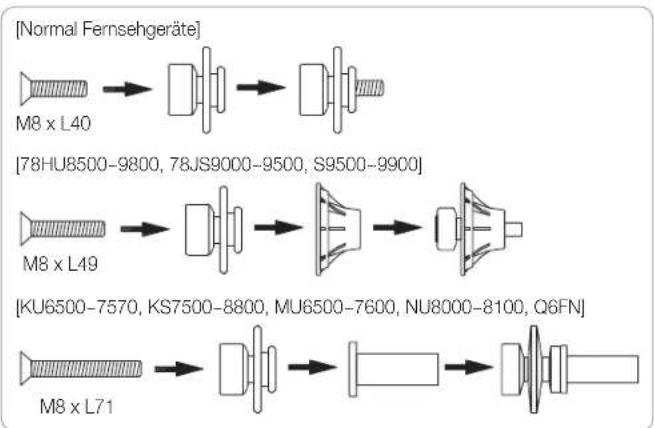

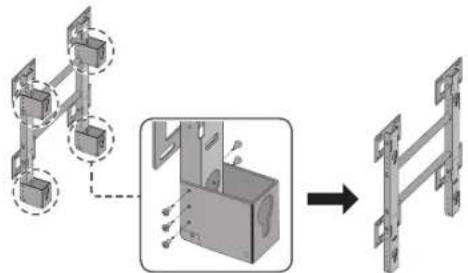

1. Bringen Sie die Montageteile A auf der Rückseite des Großbildschirms an (siehe Abbildung).
   Achten Sie darauf, die Teile in die richtigen Bohrungen einzusetzen.

1. Arbeiten Sie mit mindestens zwei weiteren Personen zusammen, wenn Sie den Großbildschirm anheiten und an der Halterung anbringen (siehe Abbildung).

1. Fassen Sie den Großbildschirm an der unteren Kante an, und bringen Sieihn dann wie gewünscht an (siehe Abbildung). Schlieben Sie die Kabel an.

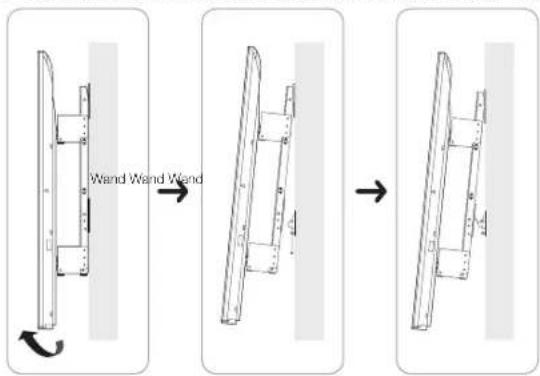

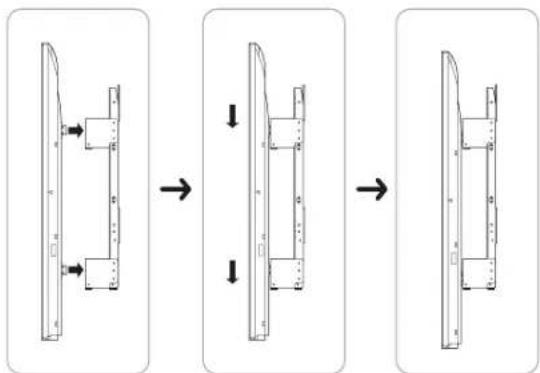

1. Fassen Sie den Großbildschirm beim Hochheiten an der unteren Kante an, und drehen Sie die unteren Sicherheitshaken auf beiden Seiten, um die Montageteile zu fixieren.

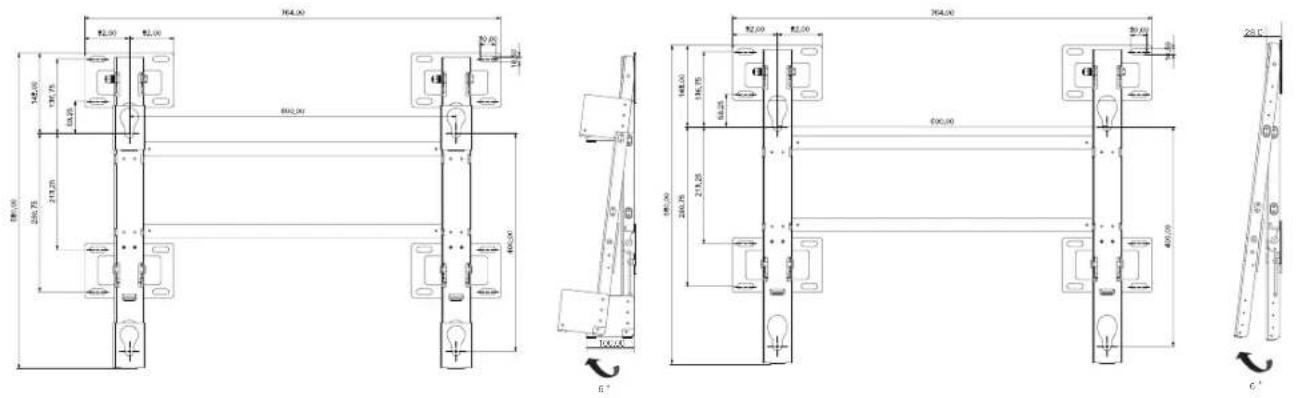

Technische Daten des Geräts

Der Kippwinkel kann sich je nach Modell unterscheiden.

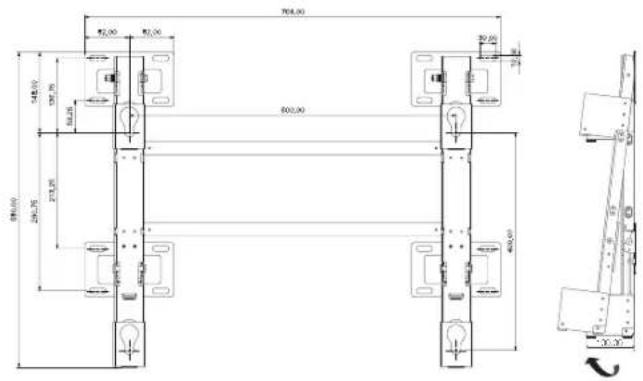

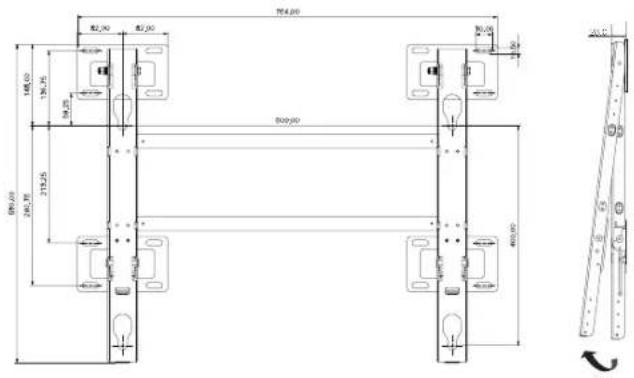

Normale Ausführung

Breite (mm) 764
Höhe (mm) 580
Tiefe (mm) 100
Gewicht (kg) 4,6
Spezifikation (VESA) der Wandhalterung (mm)	600 x 400
Spezifikation (VESA) der Wandhalterung (mm)	600 x 400
