WMN8000SXT - Meble TV SAMSUNG - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny do telewizora
Marka	Samsung
Model	WMN8000SXT
Wymiary (typ standardowy)	764 x 580 x 100 mm
Wymiary (typ płaski)	764 x 580 x 28 mm
Waga (typ standardowy)	4,6 kg
Waga (typ płaski)	3,4 kg
Standard VESA	600 x 400 mm
Kąt nachylenia	Zmienny w zależności od modelu
Materiał	Stal
Zasilanie	Brak (urządzenie pasywne)
Główne funkcje	Montaż ścienny, regulacja wysokości i nachylenia, dwie konfiguracje (standardowa i płaska)
Zawartość opakowania	Uchwyty ścienne, pręty regulacyjne, śruby, kołki, haczyki bezpieczeństwa
Rodzaj kompatybilnej ściany	Beton lub ściana wewnętrzna o wystarczającej grubości
Minimalna odległość od ściany	28 mm (typ płaski) lub 100 mm (typ standardowy)
Instalacja	Przez wykwalifikowanego technika
Bezpieczeństwo	Nie wieszać się, trzymać dzieci z daleka, zalecana profesjonalna instalacja
Konserwacja	Czyścić miękką, suchą szmatką
Możliwość naprawy	Części zamienne dostępne za pośrednictwem serwisu Samsung
Dostępne instrukcje	Wielojęzyczne: FR, DE, EN, ES, HU, IT, JA, KO, PL, PT, RU, SV, TR, ZH

Często zadawane pytania - WMN8000SXT SAMSUNG

Czy ten uchwyt jest kompatybilny ze wszystkimi telewizorami Samsung?

Uchwyt WMN8000SXT jest przeznaczony do telewizorów zgodnych ze standardem VESA 600 x 400 mm. Sprawdź specyfikację VESA swojego telewizora w instrukcji.

Jaki rodzaj ściany jest potrzebny do instalacji?

Uchwyt należy zamontować na ścianie z betonu lub ścianie wewnętrznej o wystarczającej grubości. Ściany z płyt gipsowo-kartonowych bez wzmocnienia nie są zalecane.

Czy mogę zamontować ten uchwyt samodzielnie?

Zaleca się skorzystanie z pomocy wykwalifikowanego technika podczas instalacji. Jeśli jednak robisz to sam, dokładnie postępuj zgodnie z instrukcjami i używaj odpowiednich narzędzi.

Jak wyregulować nachylenie?

Kąt nachylenia można regulować w zależności od modelu. Zapoznaj się z instrukcją instalacji, aby wyregulować ramiona regulacyjne i haczyki bezpieczeństwa.

Jaka jest minimalna odległość między ścianą a telewizorem?

W konfiguracji płaskiej minimalna odległość wynosi 28 mm. W konfiguracji standardowej wynosi 100 mm.

Czy uchwyt jest przeznaczony do telewizora zakrzywionego?

Instrukcja nie wspomina konkretnie o telewizorach zakrzywionych. Sprawdź kompatybilność u producenta lub przetestuj ostrożnie.

Jakie akcesoria są w zestawie?

Opakowanie zawiera: uchwyty ścienne, pręty regulacyjne, śruby, kołki i haczyki bezpieczeństwa. Używaj wyłącznie dostarczonych części.

Jak czyścić uchwyt?

Czyść za pomocą miękkiej, suchej szmatki. Unikaj chemikaliów lub środków ściernych, które mogą uszkodzić wykończenie.

Czy uchwyt można zamontować na ścianie z płyt gipsowo-kartonowych?

Instrukcja wskazuje, że montaż na ścianach nie wzmocnionych lub z płyt gipsowo-kartonowych nie jest możliwy. W razie potrzeby wzmocnij ścianę przed montażem.

Gdzie znaleźć szczegółowe instrukcje?

Pełna instrukcja dostępna jest w formacie PDF na stronie notice-facile.com. Można ją również pobrać w kilku językach.

INSTRUKCJA OBSŁUGI WMN8000SXT SAMSUNG

Środki ostrożności dotyczące montażu uchwytu ściennego

• Do montażu uchwytu ściennego należy używać wyłącznie dostarczonych akcesoriów i części.
• Nie należy instalować na powierzchniach innych niż pionowa ściana.
• Aby zapewnić działanie produktu i zapobiec ich awariom, nie należy instalować go w następujących miejscach:

- Miejsca narażone na wibracje: produkt może spaść i ulec uszkodzeniu.

- W pobliżu instalacji przeciwpożarowej: ciepło wydzielane przez produkt może uruchomić tryskacz.

- W pobliżu kabli wysokiego napięcia: zakłócenia elektroniczne powodowane przez kable wysokiego napięcia mogą powodować wyświetlanie obrazu.

- W pobliżu urządzeń grzewczych: może dojść do nadmiernego nagrzania produktu i ich nieprawidłowego działania.

Należy sprawdzić stabilność ściany.

Mniej stabilne ściany będą wymagały wzmocnienia przed zamontowaniem na nich telewizora. - Nie należy wykonywać w ścianie wgłębienia i instalować wewnątrz niego telewizora. - Wszystkie zewnętrzne urządzenia należy podłączyć do telewizora przed zamontowaniem uchwytu ściennego. - Jeśli telewizor ma być zamocowany na ścianie innej niż betonowa, należy najpierw skontaktować się z profesjonalnym instalatorem w celu sprawdzenia. - Po zainstalowaniu między powierzchnią ściany a telewizorem należy utrzymywać odległość co najmniej 28 mm. - Należy sprawdzić model telewizora, odpowiednią instrukcję instalacji z tyłu produktu oraz rodzaj ścian, na których można zamontować telewizor.

Przed instalacją należy sprawdzić rodzaj ściany przeznaczonej do montażu.

Standardowe wymagania montażowe związane z rodzajem ściany

• Produkt przeznaczony do montażu wyłącznie na ścianie betonowej lub ścianie wewnętrznej o odpowiedniej grubości. Należy zapoznać się z poniższymi rysunkami.

UWAGA

MDF = płyta pilśniowa poftwarda formowana na sucho, PW = sklejka

• Produkt nieprzeznaczony do montażu na ścianach bez wzmocnienia lub powierzchniach z płyty kartonowo-gipsowej.

Zasady bezpieczeństwa

Niniejsze zasady bezpieczeństwa mają na celu ochronę użytkownika i zapobieganie uszkodzeniu mienia. Należy się z nimi dokładnie zapoznać i ich przestrzegać. Nieprzestrzeganie podanych instrukcji może spowodować obrażenia ciała.

1. Produkt musi być zamontowany przez odpowiednio wykwalifikowanego technika wskazanego przy sprzedaży.

Montaż przeprowadzony przez osobę bez odpowiednich kwalifikacji może spowodować obrażenia ciała lub uszkodzenia produktu.

Jeśli wymagane jest przeniesienie lub wymiana produktu po jego zamontowaniu, należy skontaktować się z technikiem wskazanym przy sprzedaży.

Zamontowanego produktu nie należy obciążać przez wieszanie na nim przedmiotów ani wywierać na niego nacisku.

1. Nie należy pozwalać dzieciom na zabawę bez nadzoru w pobliżu produktu.

Dzieci mogą uderzyć głową lub inną częścią ciała o narożniki produktu, co może spowodować obrażenia.

1. Produktu nie należy montować na ścianie o nośności niedostosowanej do jego wagi.

Produkt może spaść i spowodować obrażenia ciała lub zostać uszkodzony.

1. Nie należy montować produktu w nieodpowiednich lub niestandardowych warunkach. Produkt może zostać poważnie uszkodzony. W takim wypadku należy skontaktować się z lokalnym punktem serwisowym firmy Samsung.
2. Produkt należy chronić przed kurzem, chemikaliami, wysokimi lub niskimi temperaturami, wilgotnością i/lub ruchem pojazdów.

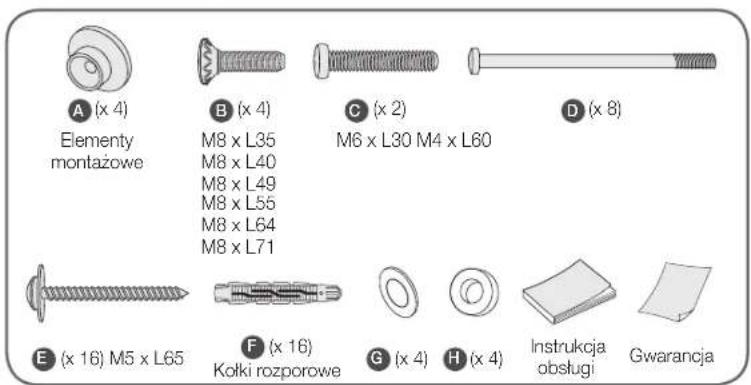

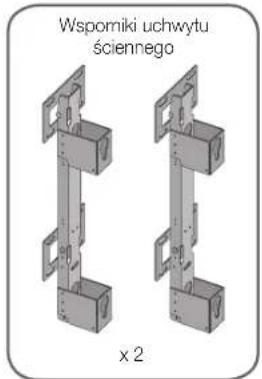

Akcesoria

Do montażu uchwytu ściennego należy używać wyłącznie dostarczonych akcesoriów i części.

Instrukcja instalacji

1. Najpierw sprawdź stan ściany (rodzaj, grubość, płaskość).

1-1. Jeśli powierzchnia ściany nie jest całkiem płaska, po zainstalowaniu telewizora mogą pojawić się brzydko wyglądające szczeliny.

1-2. Telewizora TV nie można zainstalować na ścianie, na której znajdują się zamocowane przedmioty o grubości 28 mm lub większej.

1. Sprawdź warunki instalacji.

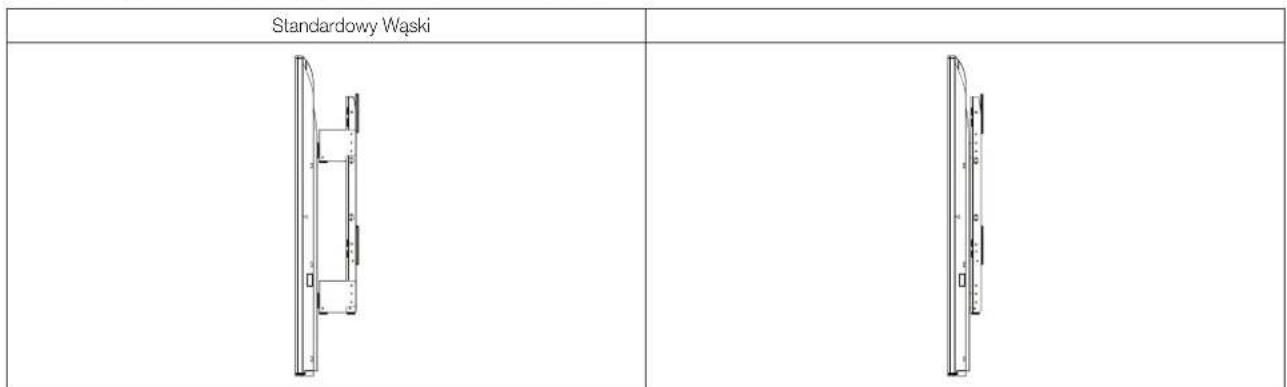

Sprawdź rodzaj (standardowy lub wąski) w oparciu o model telewizora TV.

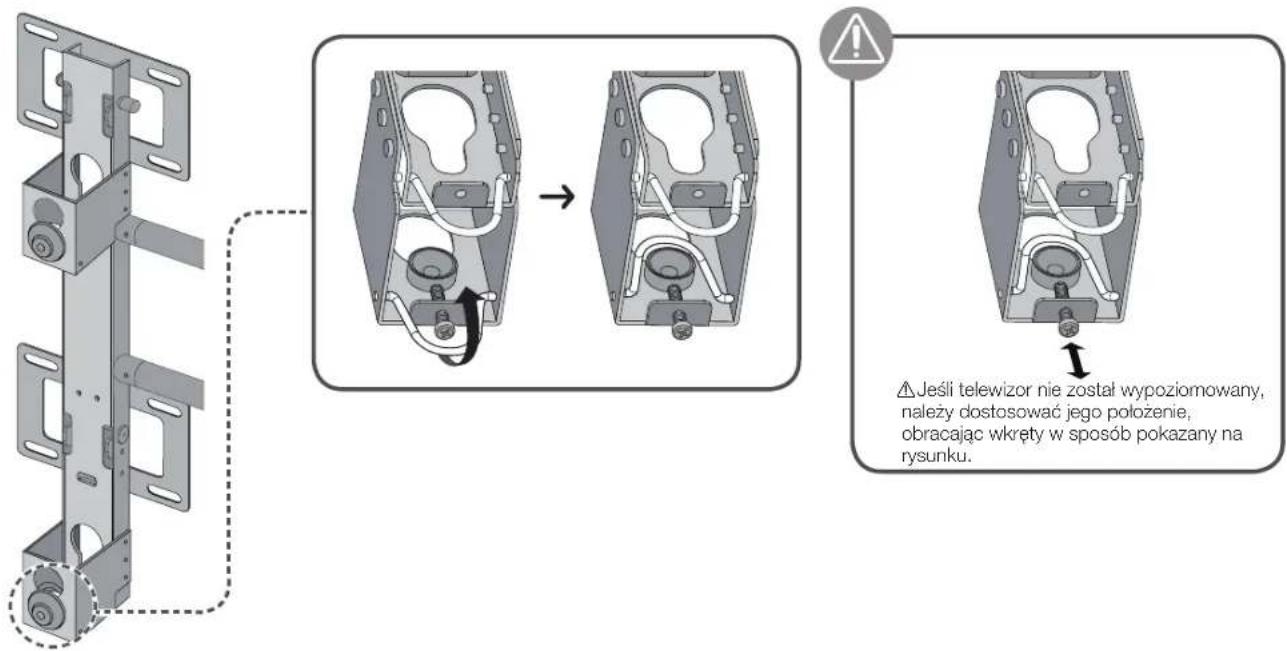

1. Wsuń wkręty poziomujące na tyle głęboko, aby nie wypadły.

1. Dostosuj listwy do regulacji długości do wybranej pozycji.

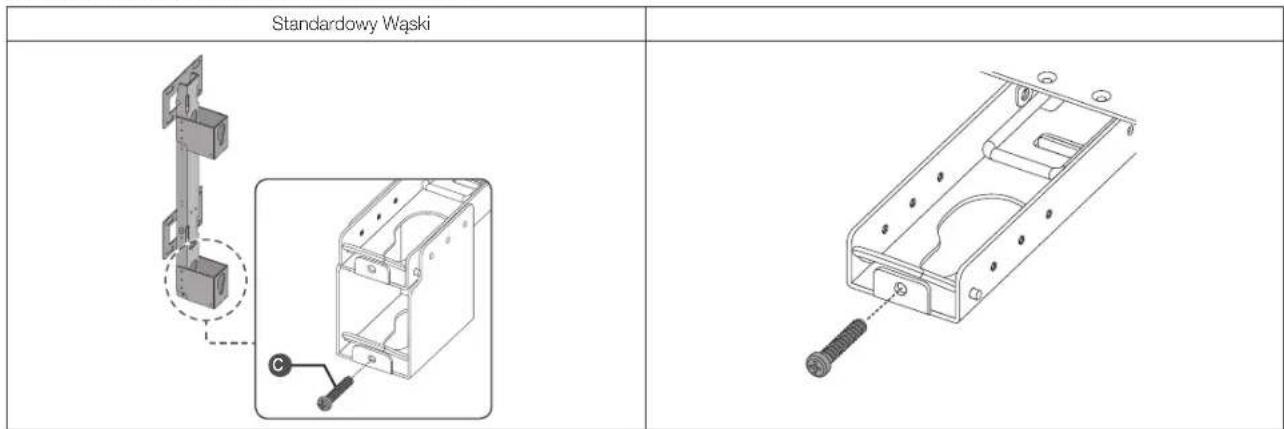

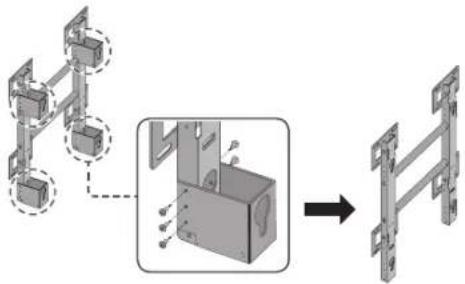

4-1. Dostosuj wsporniki do regulacji wysokości.

Standardowy Wąski (usuń 4 wsporniki do regulacji wysokości)

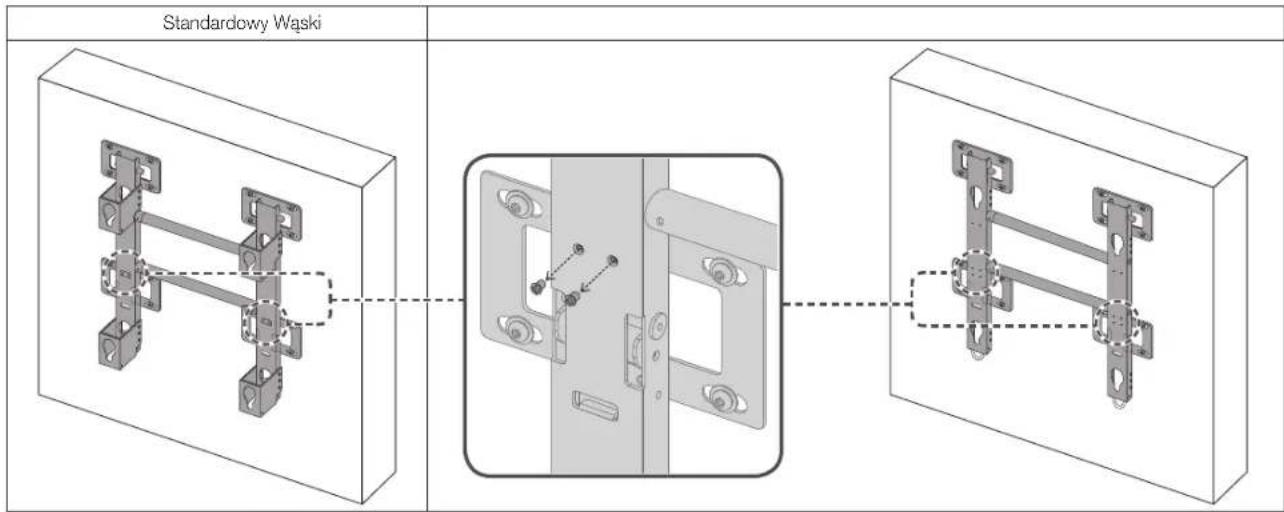

4-2. Za pomocą wkrętów przymocuj listwy do regulacji długości do dwóch wsporników uchwytu ściennego.

1. Przyłóż konstrukcję do ściany, na której ma być zamocowana, i zaznacz na ścianie punkty na kołki rozporowe.

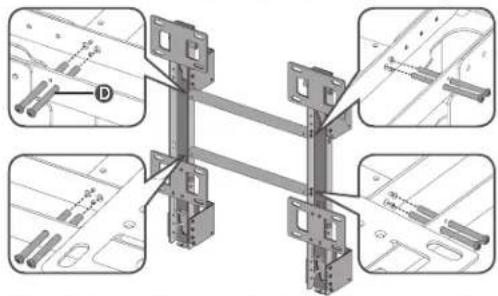

1. Zamocuj kołki rozporowe i wkręty w ścianie w oznaczonych miejscach.

E

Instalacja na ścianie z płyty kartonowo-gipsowej z użyciem kołków rozporowych jako wzmocnienia

E

65mm (2,5")

Wymagania montażowe

Sprawdź umiejscowienie kołków rozporowych, a następnie wsuń wkręty. - Minimalny rozmiar kołków rozporowych: 51 mm x 102 mm (2 cale x 4 cale). Przed wsunięciem wkrętów nawierć wstępnie 3 mm otwory. - Otwory muszą być nawiercone wzdłuż środkowej osi kołków rozporowych. - Wsunięcie wkrętów bez wstępnego nawiercenia otworów może spowodować pęknięcie kołków rozporowych. Producent nie ponosi odpowiedzialności za żadne następstwa spowodowane nieprzestrzeganiem niniejszych instrukcji instalacji.

1. Wyjmij wkręty mocujące wsporniki uchwytu ściennego.

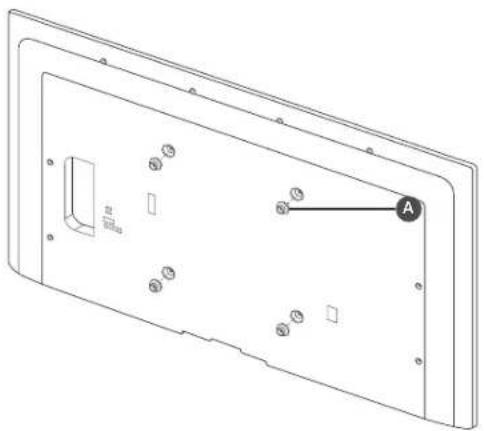

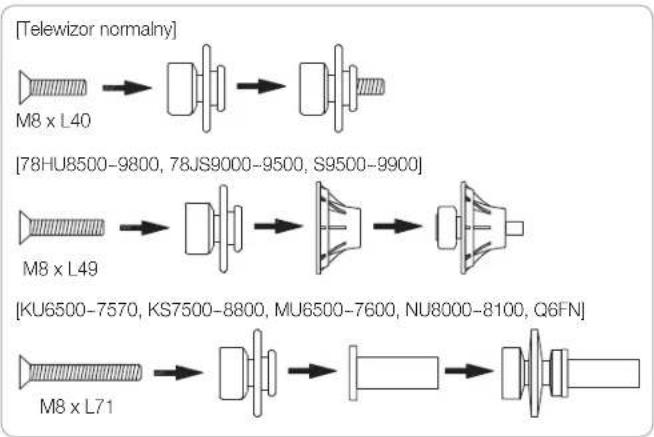

1. Zamocuj elementy montażowe A z tyłu monitora TV, jak pokazano na rysunku. Należy upewnić się, że elementy znajdują się we właściwych otworach.

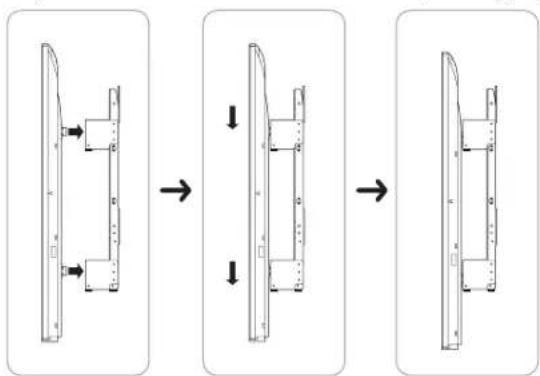

1. Do podniesienia i zamocowania telewizora TV na wspornikach, jak pokazano na rysunku, wymagane są przynajmniej dwie osoby.

1. Unieś dolną część telewizora TV, a następnie odpowiednio zabezpiecz, jak pokazano na rysunku. Podłącz kable.

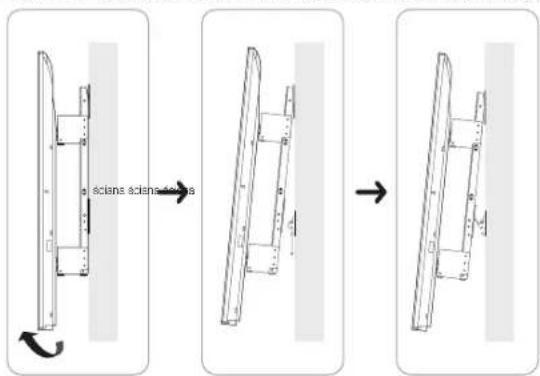

1. Unieś dolną część telewizora TV, a następnie obróć dwa haczyki zabezpieczające znajdujące się po obu stronach, aby odpowiednio zabezpieczyć elementy montażowe.

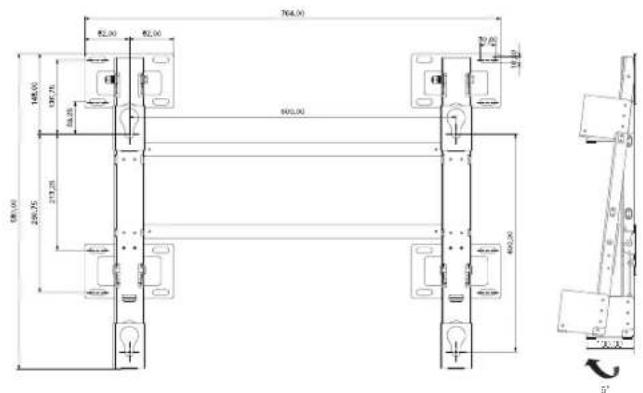

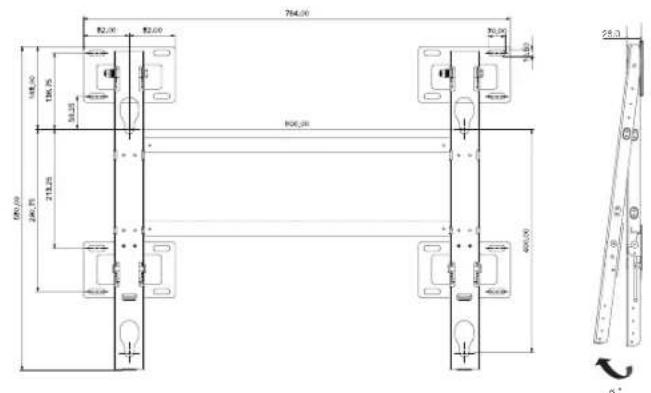

Dane techniczne produktu

Kąt odchylenia może różnić się w zależności od modelu.

Standardowy Wąski

Szerokosć (mm) 764
Wysokoosć (mm) 580
Głowobokoosć (mm) 100
Waga (kg) 4,6
Dane techniczne uzychytuSciennego VESA (mm) 600 x 400

Szerokosć (mm) 764
Wysokoosć (mm) 580
Glebokoosć (mm) 28
Waga (kg) 3,4
Dane techniczne uzychty scienego VESA (mm) 600 x 400
