KULLANIM KILAVUZU WMN8000SXT SAMSUNG

MDF = Közepes sürüeğd faroslermeize

PW = fumertemez

Duvar Montajini Takma Önlemleri

Duvar montajini yapmak icin yalinizca saglanan aksesuarlan ve parcalan kullanin.
- Dikey duvar haricinde bir yüzeye takmayin.
- Ürün performansini saglamak ve anizalan onlemek icin, Şu alanlara takmayin:

-Guclitresimve/eyadaarbemyaruzkalanalanlar:Urunundusmesinevehasargomesine nedenolabilir.
Yangin fiskiyelerinin bulundugu yerler: Urinun olusturdugu isi fiskiyei tetikleyebilir.
Yuksek gerilim kablosun bulundugu yerler: Kablodan etkilesim TV'nin goruntuleri dizgun goruntulemesini onleyebilir.
-Bir isitcinin bulundugu yerier: Urinun asin sinmasina ve arizalanmasina neden olabilir.

• Duvarn saglamigi nkontrol edin.
  TV takilmadan once zayif duvarlanin guglendirlmesi gerekir.
  Duvarda oyuk aqip TV'yi iqine kurmayin.
  Duvar montajini takmadan once tum harici aygtlan TV'ye baglayin.
• Beton olmayan bir duvara takmayi dinunuyorsaniz, once profesyone bil montajciya basvurup dogrulayin.
  Takildiginda,duvaryuzeyi ve TVarasinda en az 28 mm araligi koruyun.
  TV' nizin modelini, arkasndaki ilgili kurulum kilavuzunu ve TV'nin monte edilebilecegi duvarlarn tulerini kontrl odin.

Takmadan once duvarin turunu kontrl edin.

Duvar Turüne Göre Standart Montaj Gereksinimleri

• Yalnizca beton veya yeterli kalinlktaki ic duvara monte edilebilir. Asagidaki semalarara bakin.

-NOT

MDF = Orta Yogunlukta Lili Levha
PW = Kontplak

Guglendirmeli duvar veya harcsiz duvar yuzeylerine monte edilemez.

Güvenlik talimatlari

Bu gvenlik talimati sizi koruma ve mala zarar gelmesini onleme amaclidir. Bunlan dikkatle okuyun ve bu talimatlara uyun. Talimatlan izlememe fiziki yaralanmayla sonuclaranibilir.

1. Bu urun, bayinin atadigi yetkili bir tekrisyen tarafindan monte edilmelirid.

Profesyonel olmayan bir kisi tarafindan takma islemi fiziki yaralanma veya urunun hasar gormesyle sonuqlanabilir.

Montajdan sonra urunu tasimak veya yerini deigistirmek istiyorsaniz, bayinin atadi teknisyene yeniden basvurun.

Takii urune asilmayin veya urune guc uygulamayin.

1. Qocuklarn gozetimsiz bir sekilde urunun etrafinda oyamalarina izin vermeyin.

Cocuklar kafalanni veya govdelerini kogelere carpip yaralanabilir.

1. Urunu aigrinitartmayacabirduvaraktmayin.

Urundusupfizikiyaralanmaya nedenolabilirveyahasar gorebilir.

1. Ürünü anormal veya standart olmayan kosullardaki yerlere monte etmeyin. Ürün ciddi bir sekilde hasar gorebilir. Bu gibi durumlarda, yerel bir Samsung servis merkezine basvurun.

2. Ürünü toz, kimyasallar, yüksek vya düsseldorf icakliklar, nem ve/veya araç trafiginin Olduğu yerderde tutmayin.

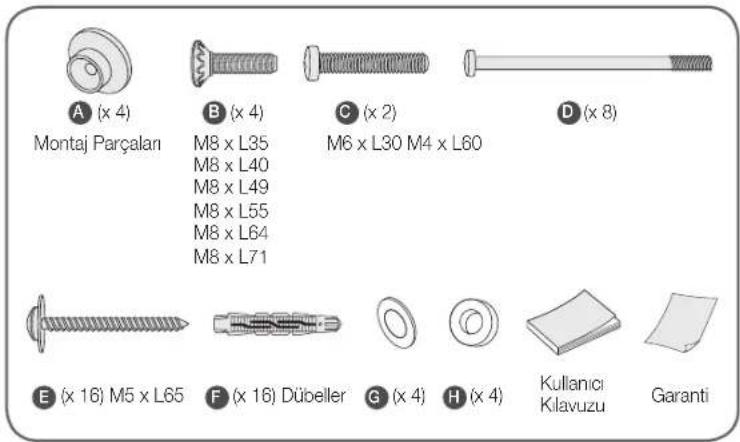

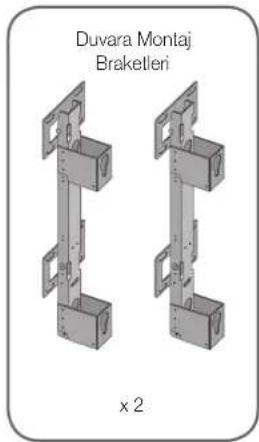

Akesuarlar

Duvar montajini yapmak icin yalinizca saiglanan aksesuarlar ve parcalan kullanin.

Kurulum Kilavuzu

1. Once, duvann durumunu kontrol edin (tir, kalnik, dizluk).

1-1. Duvar yüzeyi tamamen üz degilse, montajdan sonra belirgin boşluklar olusabilir.

1-2. 28 mm veya daha kalin nesneler duvar yüzeyine takilysa TV'yi duvara monte etmek mumkün degildir.

1. Montaj kosularni kontrl edin.

TV modeline gore turo (normal veya ince) dogrulayin.

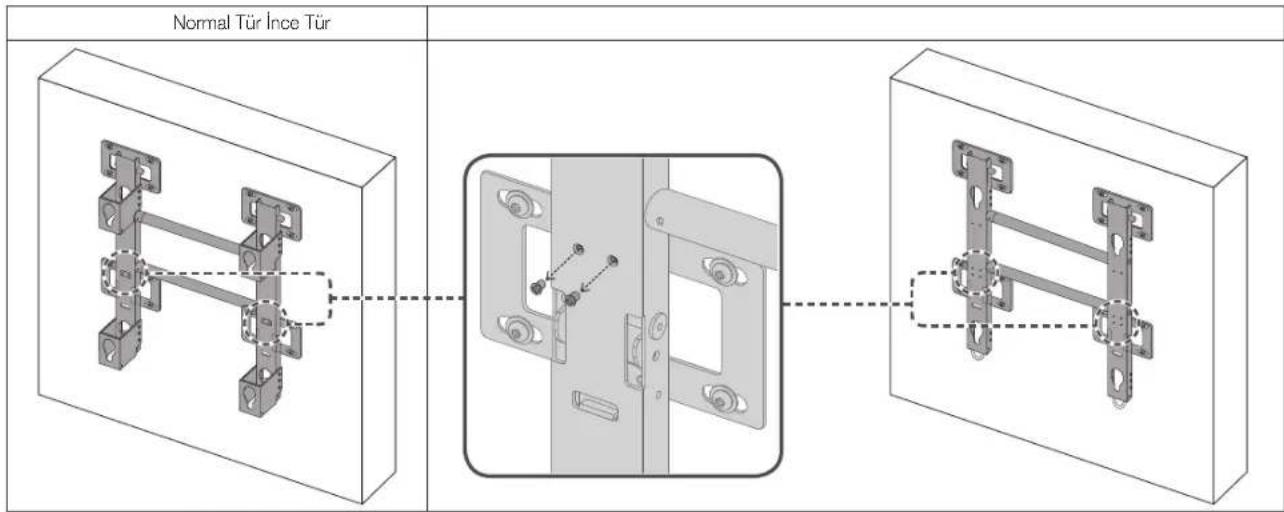

Normal Tür İnce Tür

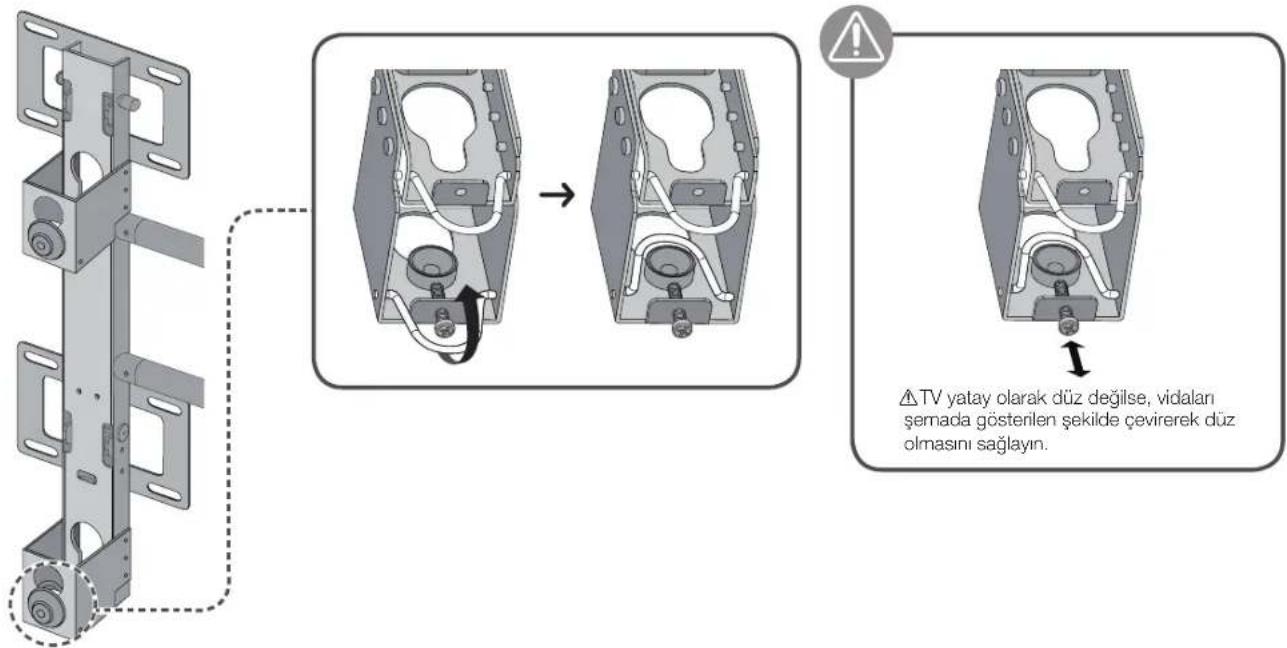

1. Dengeleme vidalarini duismeyecleri kadar takin.

1. Seçilen yönelim icin uzunluk ayarlama qubukdanni ayarlayin.

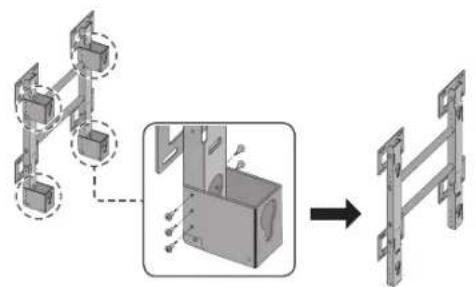

4-1. Yükseklik ayarlama braketlerini ayarlaym.

Normal Tur Ince Tur (4 yukseklik ayarlama braketini gkan.)

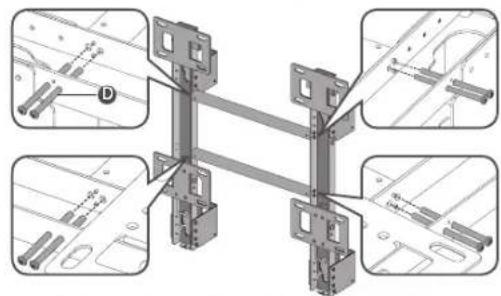

4-2. Vidalan kullanaraki duvara montaj braketindeki uzunluk ayariama qubukianni birlestririn.

1. Düzeneigi üzerine monte etmek istediginiz duvara yerleştin ve sonra duvara dülbel takma noktalarmi isaretleyin.

1. Isaretli yerlere dubelleri ve vidalan takin.

F

65 mm (2.5")

Kolon guclendirmeli bir harcisz duvara takma

E

65 mm (2.5")

Montaj Gereksinimleri

• Kolonlarin yerini kontrl edin ve sonra vidalan takin.
  Minimum Kolon Boyutu: 51 mm x 102 mm (2 inq x 4 inq), Vidalari takmadan once 3 mm delik aqin.
  Delikder kolonlann orta ekseni boyunca agimaldir.
• Onceden delik acmadan vidalan takma kolonlan catlatabilir.

Uretici kurulum talimatlanina uymamaniz sonucu olugan sorunlardan sorumlde gildir.

15mm

1. Duvara montaj braketerini yerinde tutarak vidalan qikarn.

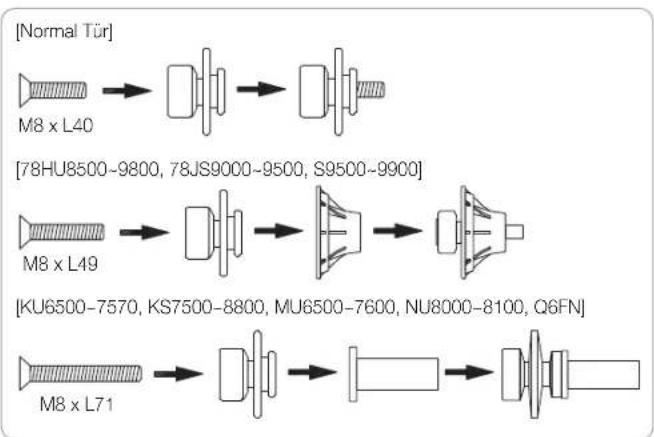

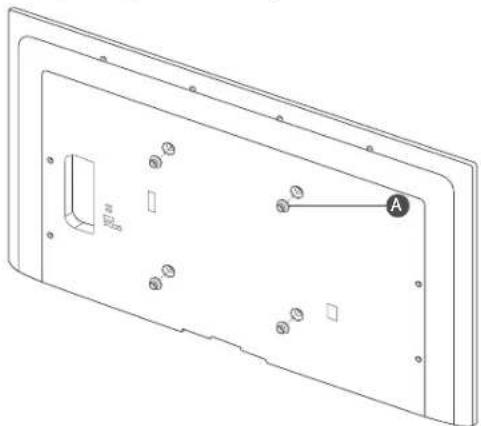

1. Montaj parcalarini TV'nin arkasa nema dada gosterilen sekilde birlestrirn.

Parçalan靼 delikere taktigizdan emin olun.

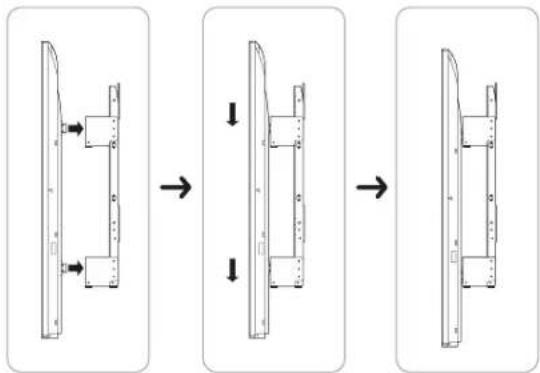

1. TV'yi kaldirmak icin en az iki kisiyle calisin ve braketin utune gemada gosterilen sekilde monte edin.

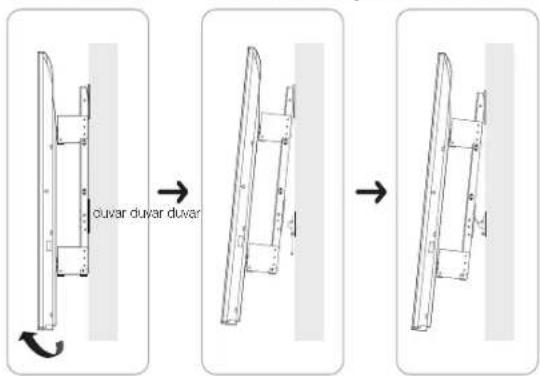

1. TV'nin alt tarafini kaldirin ve sonra semada gosterilen sekilde yerine sabitleyin. Kabolan birlestririn.

1. TV'nin itini yukan kalinn ve sonra montaj parcalanni yerine sabilemek icin alltaki yanlarda bulunan gvenlik kancalanni acn.

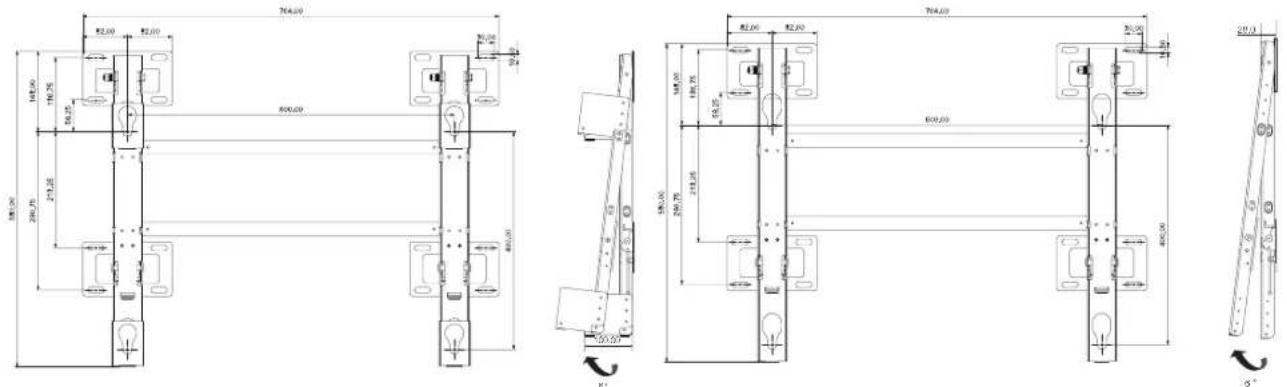

Urun Teknik Özellikleri

Egim aqisi modele bagl olarak farklik gosterebilir.

Normal Tur
Ince Tur

Genişlik (mm) 764
Yükseklik (mm) 580
Derinlik (mm) 100
Aşırlik (Kg) 4,6
Duvara Montaj VESA Teknik Özellikleri (mm) 600 x 400	Duvara Montaj VESA Teknik Özellikleri (mm) 600 x 400
