BRUKSANVISNING WMN8000SXT SAMSUNG

Anwand endast medfoljande tillbehor och delar for att montera vaggfestaet.
Montera inte pā nágon annan yta ān en lodrāt vagg.
- For att garantera produits prestanda och undvika felfunktioner ska encheten inte monteras i foljande omraden:

• Området med kraftiga vibrationer och/eller slag: Det kan leda till attprodukten failer ned och skadas.

• I narheten av sprinklersystem: Väre som avges frän Produkten kan aktivera sprinklern.

• I narheten av hogspänningskablar: Störningar frän kabeln kan góra att bilderna inte visas korrekt på TV:n.

• I narheden av ett element: Det kan leda till att Produkten overhettas och inte fungerar korrekt.

• Kontrollera vaggens stabilitet.

• Svaga vaggar mäste forstärkas innan TV:n kan monteras.

• Gröp inte ur vöggen och montera TV:n inuti urgörpningen.
  Anslut alla externa enheter till TV:n innan du monterar vaggfesta.

• Om du avser att montera pà annat an en belongvagg skdukontakta en professionell installeror och bekräfta Först.

• När det har monterats skdet finnas ett minsta avstandp28 mm mellan TVn och vaggens yta.
• Kontrolera TV:ns modell, motsvarande monteringsanvisningar pa baksidan och wilken typ av vagg som TV:n kan monteras pa.

Kontrollera typ av vagg innan montering.

Standardkrav for montering after typ av vagg

• Kan endast monteras pa en betongvagg ell evndig vagg som ar tilrackigt tjck. Se diagrammen nedan.

-OBS!

MDF = Träf fiberskiva med

mediumdensitet (Medium Density Fiberboard)

PW = Plywood

Fär inte monteras pa vaggar utan forstarkning eller gipsvaggar.

Sakerhetsanvisingen ar avsedd att skydda dig och forhindra skador pa egendom. Läs och följ de här anvisingarna noggrant. Om du inte foljer dem kan det leda till fysisk skada.

1. Den harprodukten maste installeras av en behorig tekniker som aterforsaljaren har utsett.

Om den inte installeras av en behörig tekniker kan det leda till fysisk skada aller skador på Produkten.

Om du vill flyta aller byta ut Produkten after att den har installerats ska du kontakta den tekniker som Återförsäljen utsågigen.

Hanginte i den installerade produits och anvand inte onodigt med kraft pa den.

1. Latinte bam leka i narheten av Produkten utan overvakning.

Barn kan slà i huvudena ell er andra kroppsdelar mot ett horn vilket kan leda till skador.

1. Montera inte Produkten pa en vagg som inte kan halla dess vikt.

Produkten kan trilla ned, vilket kan leda till fysisk skada aller skador pa produkten.

1. Montera inte Produkten dar platsforhallandena ar onormala erer icke-standard. Produktien kan skadas svart. I sa fall sca du kontakta ett lokalt Samsung-servicecenter.

-Hall produkten borta fran damm, kemikalier, for hoga erler laga temperaturer, fukt och/eller fordonstrafik.

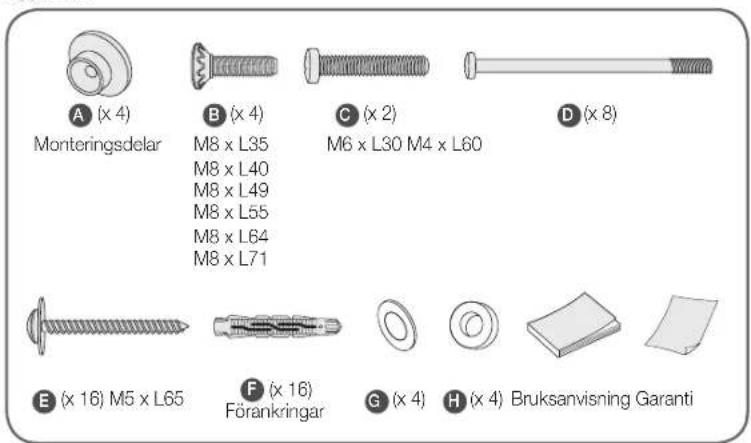

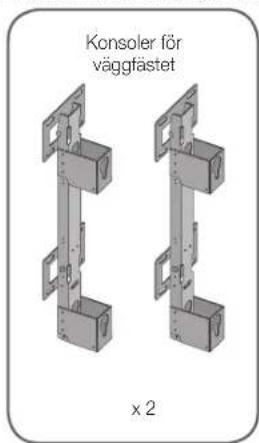

Tillbehör

Anvendendastmedfoljende tillbehor och delar foratt montera vaggfeset.

Installationsguide

1. Kontrollera Forst vaggens egenskaper (typ, tjocklek och plattel).

1-1. Om vaggytan inte ar heit plan kan fula hal upst after installationen.

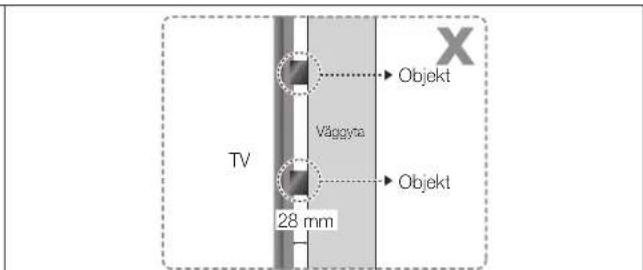

1-2. Det gär inte att montera TV:n pa vöggen om det finns foremål som ar 28 mm eller tjockare pa vöggytan.

1. Kontrollera installationsforschandena.

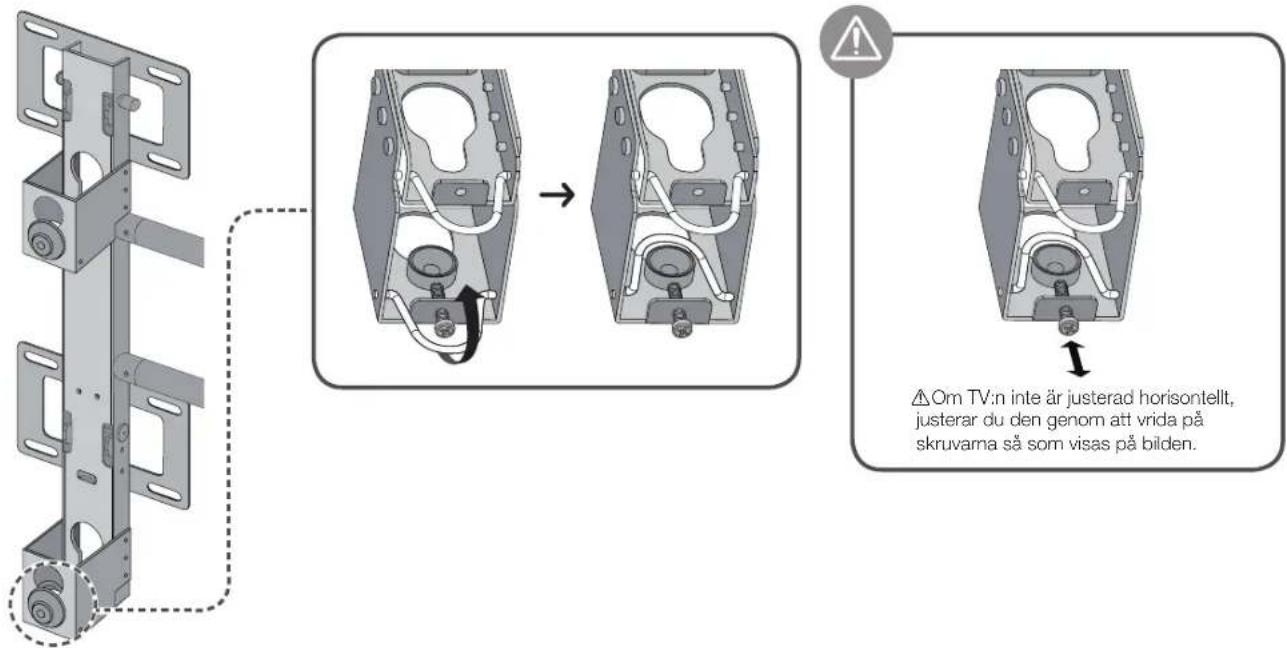

1. Skruva bara in justeringssskruvama tillrackligt for att de inte ska lossna.

1. Ställ in langöjusteringssskenoma for valid orientering.

4-1. Justerar hojdjusteringsfastena.

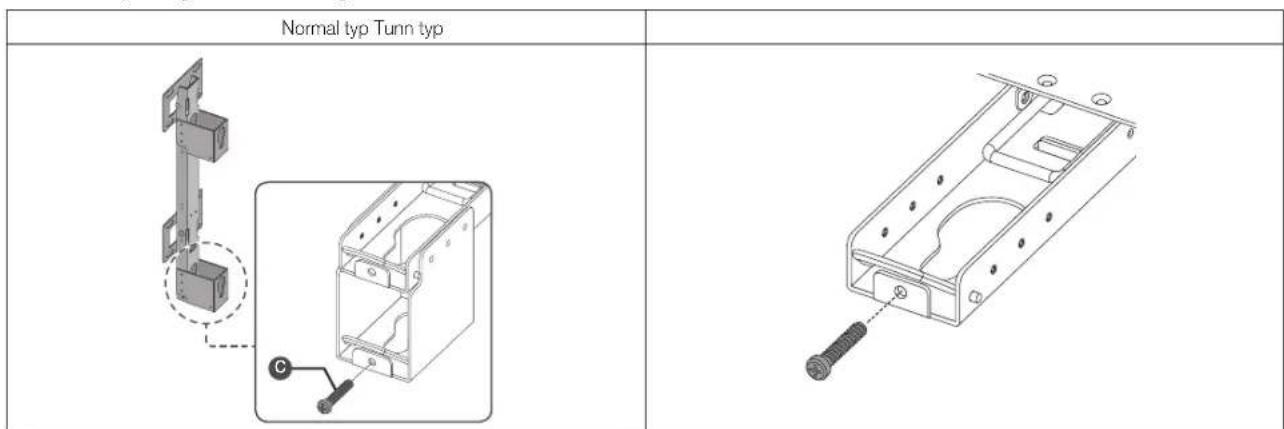

Normal typ Tumm typ (ta bort 4 hbjdjusteringfstaken).

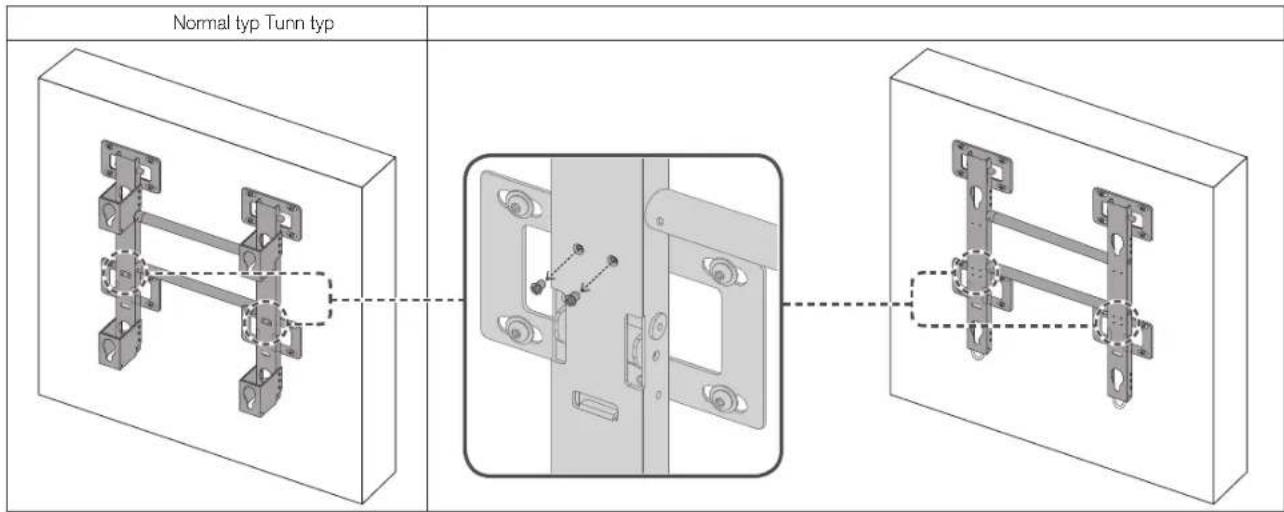

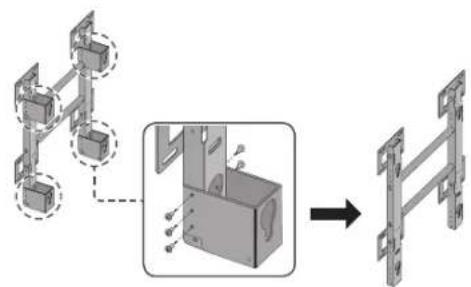

4-2. Montera langjusteringsskenorna pa de tva vaggmoneringsfastena med skruvar.

1. Placera enhances mot vaggen som du vill montera den pa och markera forankringarnas punkter pa vaggen.

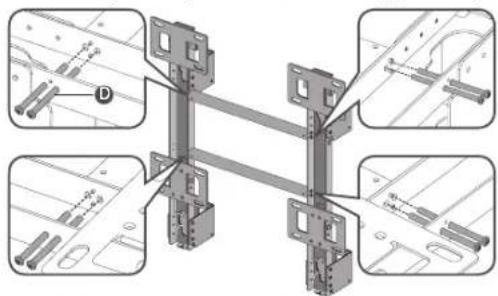

1. For in forankringama och skruvama vid markeringama.

F

Montera pa en gipsvagg med pluggar

E

65 mm (2.5")

Monteringskrav

• Kontrollera pluggamas platser och for sedan in skrivarna.
• Minsta pluggstorlek: 51 mm x 102 mm (2 tum x 4 tum). Borra hal pa 3 mm innan skruvama skruvas in.
• Hålen måste borras i pluggarns centrumaxel.
• Att skruva in skruvarna utan att forborra kan dela pluggen.
  Tillverkare ar inte ansvariga for eventuella problem som uppstar om de harr monteringsanvisingarna inte foljs.

1. Ta bort skruvama som haller monteringskonsolema pa plats.

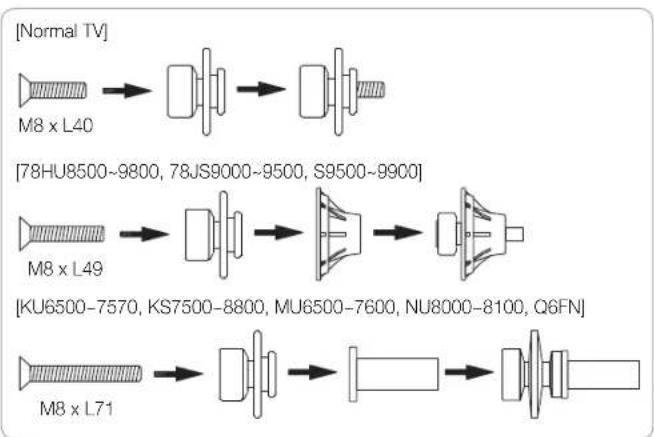

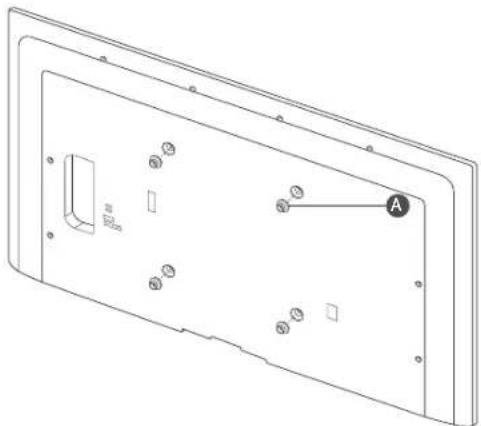

1. Montera monteringsdelama A pa baksidan av TV:n sa som visas i bilden.

Kontrolera att delarna fors in i ratt hal.

1. Arbeta med minst tvä andra personer for att lyfta TV:n och montera den pa fästet, sā som visas pa bilden.

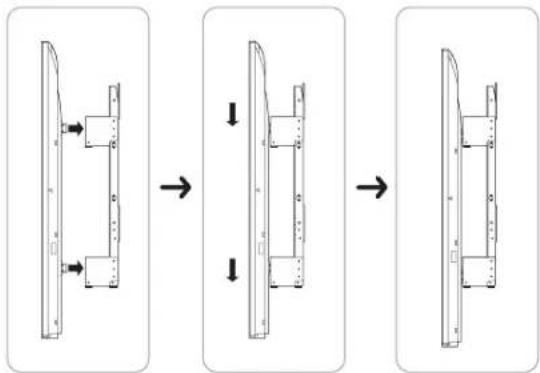

1. Lyft undersidan av TV:n och fasp den sedan ordentigt pa platsen sa som visas pa bilden. Koppla in sladdama.

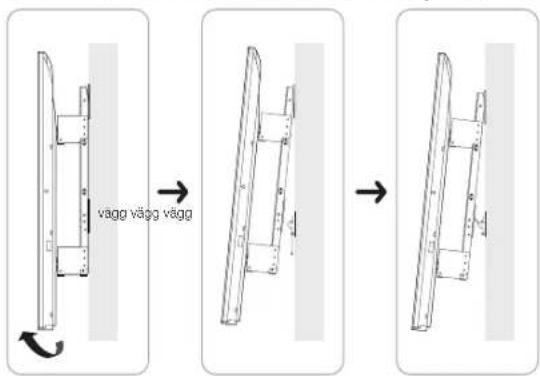

1. Lyft upp undersidan av TVn och vrid sakerhetskrokarna pa undersidan pa endera sidan for att lasa monteringsdelen pa plats.

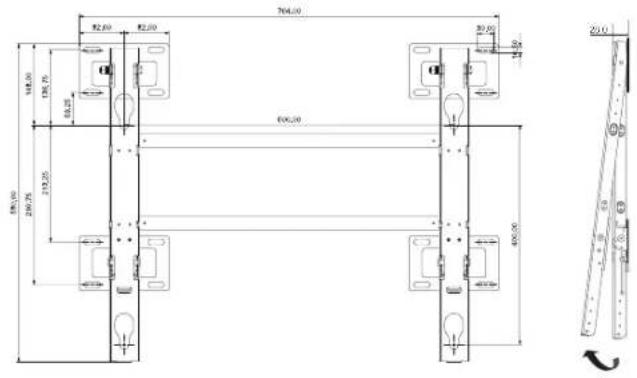

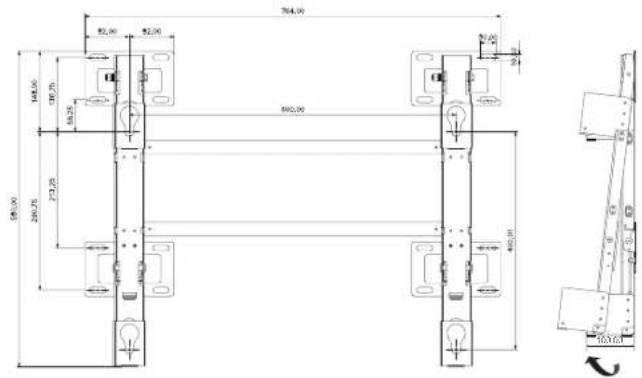

Produktspecifikationer

Lutningsvinkel kan variera beroende pa modell.

Normal typ

Bredd (mm) 764
Höjd (mm) 580
Djup (mm) 100
Vikt (Kg) 4,6
VESA-specifikationer für vaggfältet (mm) 600 x 400

Tunn typ

Bredd (mm) 764
Höjd (mm) 580
Djup (mm) 28
Vikt (Kg) 3,4
VESA-specifikationer für vaggfältet (mm) 600 x 400
