Terméktípus	TV falikar
Márka	Samsung
Modell	WMN8000SXT
Méretek (normál típus)	764 x 580 x 100 mm
Méretek (vékony típus)	764 x 580 x 28 mm
Súly (normál típus)	4,6 kg
Súly (vékony típus)	3,4 kg
VESA szabvány	600 x 400 mm
Dönthetőségi szög	Modelltől függően változó
Anyag	Acél
Tápellátás	Nincs (passzív eszköz)
Fő funkciók	Fali rögzítés, magasság- és döntésállítás, két konfiguráció (normál és vékony)
Csomagolás tartalma	Fali tartók, állító rudak, csavarok, tiplik, biztonsági kampók
Kompatibilis faltípus	Beton vagy megfelelő vastagságú belső fal
Minimális távolság a faltól	28 mm (vékony típus) vagy 100 mm (normál típus)
Telepítés	Szakképzett technikus által
Biztonság	Ne akaszkodjon rá, tartsa távol a gyerekeket, szakember általi telepítés ajánlott
Karbantartás	Puha, száraz ruhával tisztítsa
Javíthatóság	Pótalkatrészek elérhetők a Samsung vevőszolgálatán keresztül
Elérhető használati útmutatók	Többnyelvű: FR, DE, EN, ES, HU, IT, JA, KO, PL, PT, RU, SV, TR, ZH

Gyakran ismételt kérdések - WMN8000SXT SAMSUNG

Ez a tartó kompatibilis az összes Samsung TV-vel?

A WMN8000SXT tartó a VESA 600 x 400 mm szabványnak megfelelő TV-khez készült. Ellenőrizze TV-je VESA specifikációit a kézikönyvben.

Milyen típusú fal szükséges a telepítéshez?

A tartót beton falra vagy megfelelő vastagságú belső falra kell felszerelni. Gipszkarton falak nem ajánlottak megerősítés nélkül.

Felszerelhetem egyedül ezt a tartót?

Erősen ajánlott szakképzett technikust hívni a telepítéshez. Ha azonban saját maga végzi, kövesse figyelmesen az utasításokat és használja a megfelelő szerszámokat.

Hogyan állítható be a döntés?

A dönthetőségi szög modelltől függően állítható. Tekintse meg a telepítési útmutatót a hosszúságállító karok és a biztonsági kampók beállításához.

Mi a minimális távolság a fal és a TV között?

Vékony konfigurációban a minimális távolság 28 mm. Normál konfigurációban 100 mm.

Ez a tartó ívelt TV-hez való?

A kézikönyv nem említi kifejezetten az ívelt TV-ket. Ellenőrizze a kompatibilitást a gyártónál, vagy óvatosan tesztelje.

Milyen tartozékok járnak hozzá?

A csomag tartalmaz: fali tartók, állító rudak, csavarok, tiplik és biztonsági kampók. Csak a mellékelt alkatrészeket használja.

Hogyan tisztítsuk a tartót?

Tisztítsa puha, száraz ruhával. Kerülje a vegyi vagy koptató hatású termékeket, amelyek károsíthatják a felületet.

Használható a tartó gipszkarton falon?

A kézikönyv szerint a megerősítetlen vagy gipszkarton falakra történő telepítés nem lehetséges. Ha szükséges, erősítse meg a falat előzetesen.

Hol találom a részletes utasításokat?

A teljes használati útmutató PDF formátumban elérhető a notice-facile.com oldalon. Több nyelven is letölthető.

HASZNÁLATI ÚTMUTATÓ WMN8000SXT SAMSUNG

Óvintézkedések a fali konzol felszerelésekor

A fali konzol felszereléséhez csak a mellékelt tartozékokat és alkatrészeket használja. Semmilyen más felületre ne szerelje fel, csak függőleges falra. A termék jobb teljesítményének eléréséhez, továbbá az esetleges meghibásodások megelőzése érdekében kerülje el az alábbi területeket:

Jelentős rezgéseknek és/vagy ütéseknek kitett területeket: A termék leeshet és károsodhat.

Tűzoltó berendezés közelében lévő terület: A termék által termelt hő aktiválhatja a berendezést. Nagyfeszültségű kábel közelében lévő terület: A kábelből érkező zavaró jelek zavarhatják a TV-készülék kép megjelenítését. - Melegítőberendezés közelében lévő terület: A termék túlhevülhet és meghibásodhat.

Ellenőrizze a fal stabilitását. A gyenge falat a TV-készülék felszerelése előtt meg kell erősíteni.

• Fúrja ki a falat azért, hogy a TV-készüléket az üregébe helyezhesse! Csatlakoztassa a külső eszközök kábeleit a TV-készülékhez, még mielőtt felszereli a fali konzolt.
• Ha nem betonfalra szereli fel a készüléket, először konzultáljon egy szakemberrel, és ellenőriztesse vele a falat. Ha felszerelte, a TV-készülék és a falfelület között legalább 28 mm távolságnak kell lennie. Ellenőrizze, milyen TV-modelllel rendelkezik, továbbá ellenőrizze, hogy a megfelelő felszerelési útmutató megtalálható-e a hátlapon, illetve, hogy milyen típusú falra lehet felszerelni a TV-készüléket.

Felszerelés előtt ellenőrizze a fal típusát.

Standard felszerelési követelmények faltípustól függően

Csak megfelelő vastagságú beton- vagy belső falra szerelhető fel. Nézze át a lenti ábrákat.

- MEGJEGYZÉS

• Nem szerelhető fel megerősítés nélküli falra vagy gipszkarton felületre.

Biztonsági utasítások

Ezek a biztonsági utasítások a személyi biztonsága megóvását, valamint a vagyoni károk elkerülését szolgálják. Gondosan olvassa el, és tartsa be az utasításokat. Amennyiben nem követi az utasításokat, az fizikai sérülést eredményezhet.

1. A terméket az értékesítő által kijelölt képzett szerelőnek kell felszerelnie.

Ha a terméket nem képzett szakember telepíti, az fizikai sérülést eredményezhet, vagy a termék károsodásához vezethet.

Ha a felszerelés után áthelyezné vagy mozgatná a terméket, ismét vegye fel a kapcsolatot az értékesítő által kijelölt szerelővel.

Ne kapaszkodjon a termékre, és ne tegye ki erőhatásnak.

1. Ne hagyja, hogy gyermekek felügyelet nélkül a termék körül játsszanak.

A gyermekek beüthetik a fejüket vagy a testüket a termék sarkaiba, és megsérülhetnek.

1. Ne helyezze fel a terméket olyan falra, amely nem képes megtartani a termék súlyát.

A termék leeshet, és fizikai sérülést okozhat, illetve megsérülhet.

1. Ne szerelje fel a terméket szokatlan vagy nem szabványos helyszíni körülmények között. A termék súlyosan károsodhat. Ilyen esetben vegye fel a kapcsolatot egy helyi Samsung szervizközponttal.

Tartsa a terméket portól, vegyi anyagoktól, magas vagy alacsony hőmérséklettől, nedvességtől és/vagy járművek közlekedési útvonalától távol.

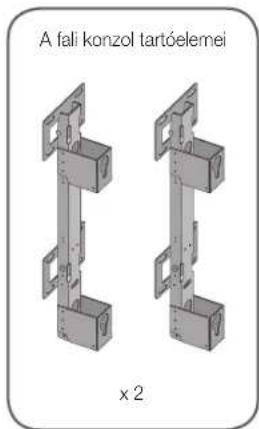

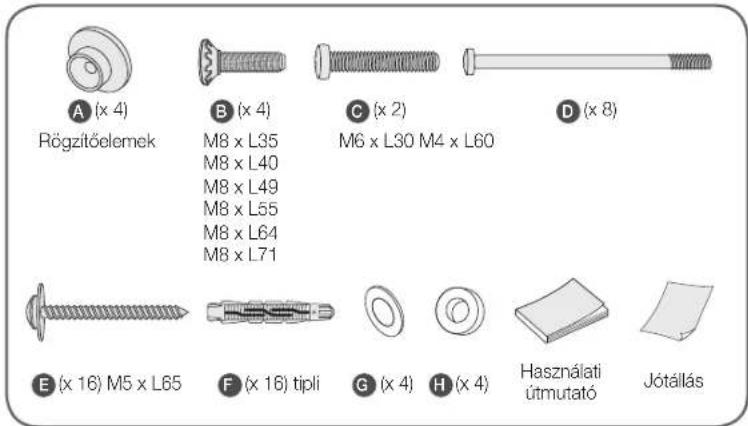

Tartozékok

A fali konzol felszereléséhez csak a mellékelt tartozékokat és alkatrészeket használja.

Telepítési útmutató

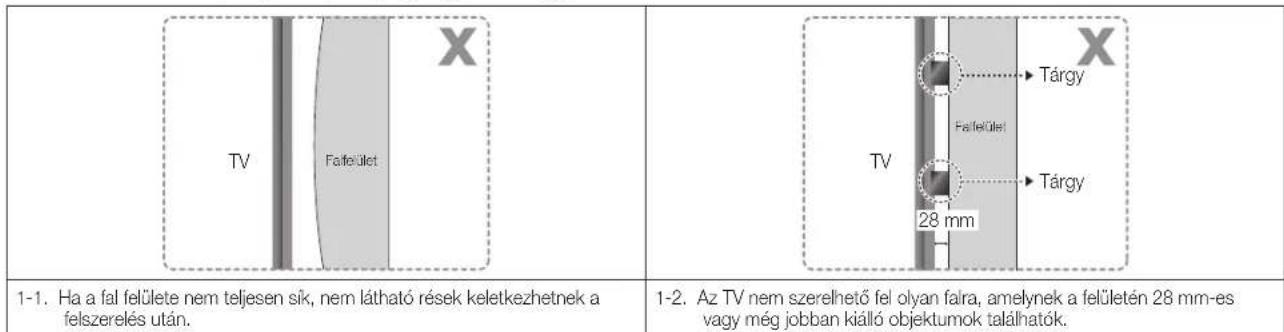

1. Először ellenőrizze a fal állapotát (típusát, vastagságát, egyenletességét).

1. Ellenőrizze a felszerelés feltételeit.

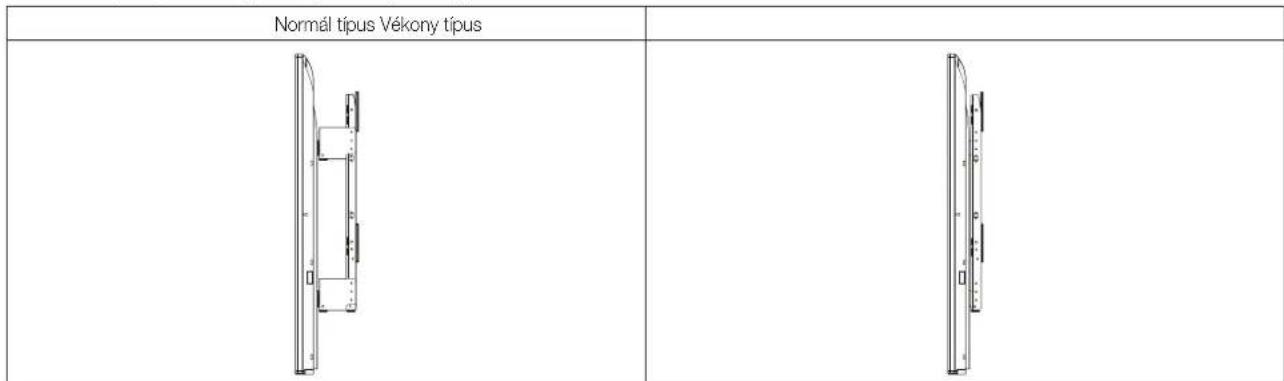

Ellenőrizze a típust (normál vagy vékony) a TV típusa alapján.

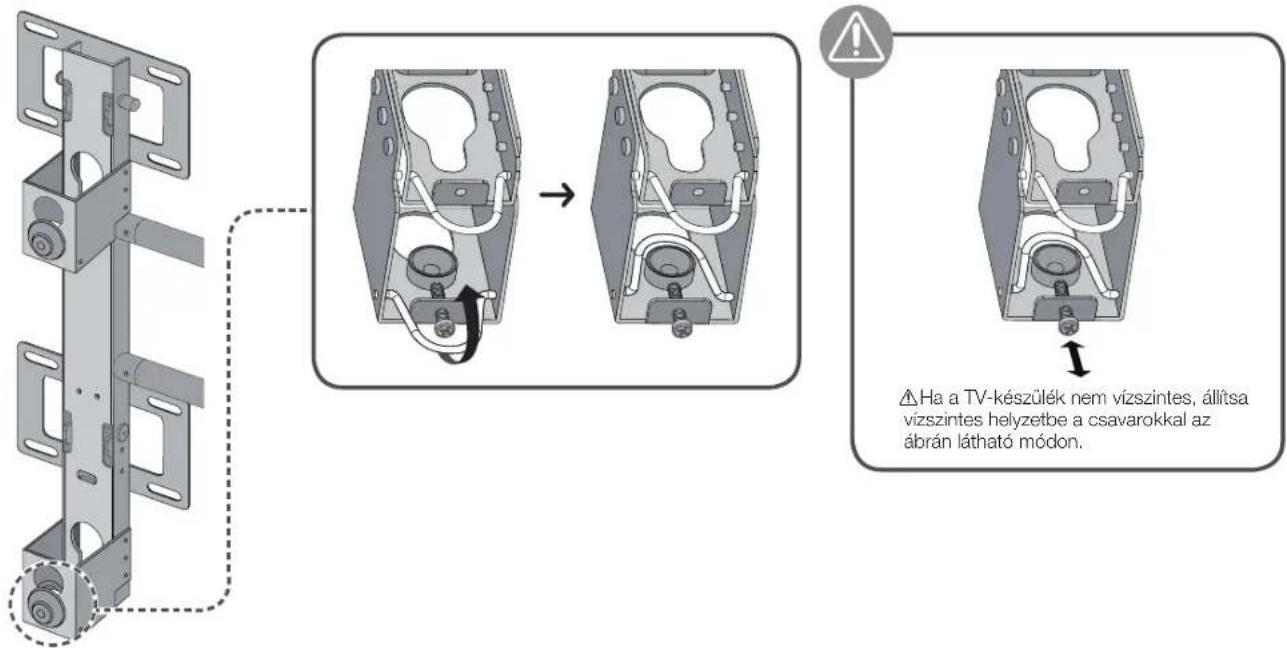

1. Hajtsa be a szintezőcsavarokat épp csak annyira, hogy ne essenek ki.

1. Állítsa be a hosszabbító rudakat a kiválasztott tájolásnak megfelelően.

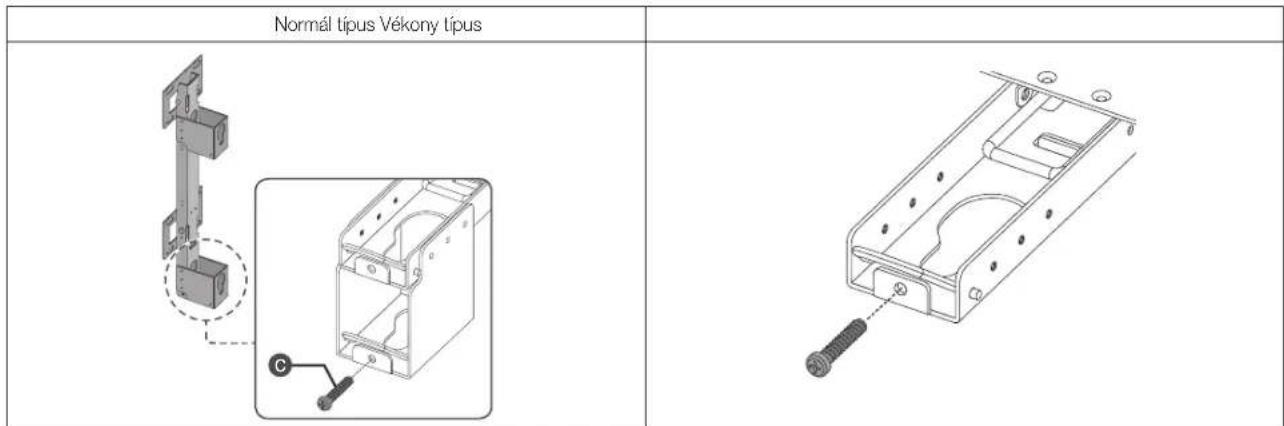

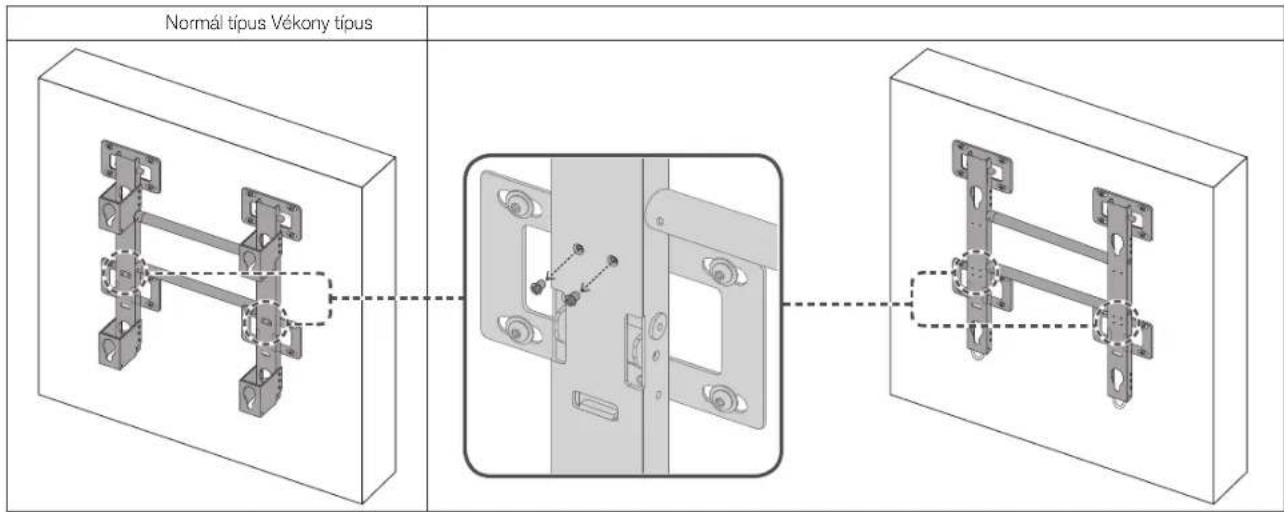

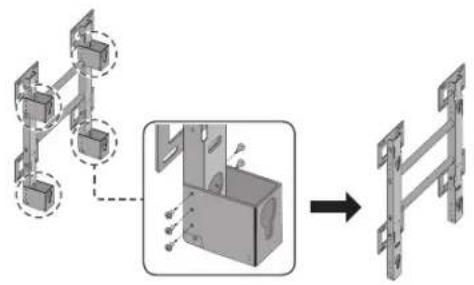

4-1. Állítsa be a magasságállító konzolokat.

Normál típus Vékony típus (távolítsa el a 4 magasságállító konzolt.)

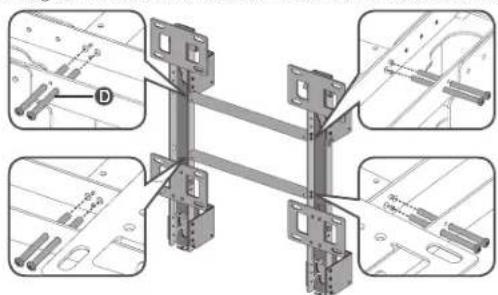

4-2. Rögzítse a hosszabbító rudakat a két fali konzolra a csavarokkal.

1. Helyezze a szerelvényt a falra, ahová fel szeretné szerelni, majd jelölje be a tiplik helyét a falon.

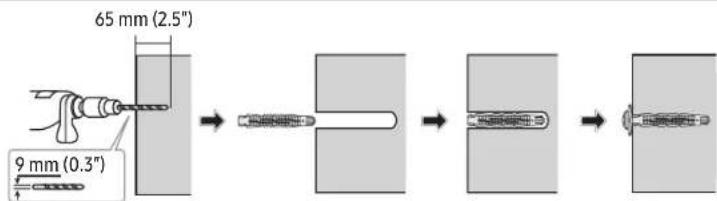

1. A megjelölt helyekre helyezze be a tipliket, és rögzítse a csavarokat.

E

F

Felszerelés lécezettel, merevített gipszkarton falra

E

Szerelési követelmények

Keresse meg a lécek helyét, és csavarja be a csavarokat. A léc minimális mérete: 51 mm x 102 mm (2 hüvelyk x 4 hüvelyk). A csavarok elhelyezése előtt készítsen 3 mm átmérőjű furatokat. A furatokat a lécek középső tengelye mentén készítse el. Ha csavarokat előfúrás nélkül próbálja becsavarni, a lécek repedhetnek. A gyártó nem vállal felelősséget a jelen felszerelési utasítások be nem tartásából eredő semmilyen probléma esetén.

7. Távolítsa el a fali konzolokat a helyükön tartó csavarokat.

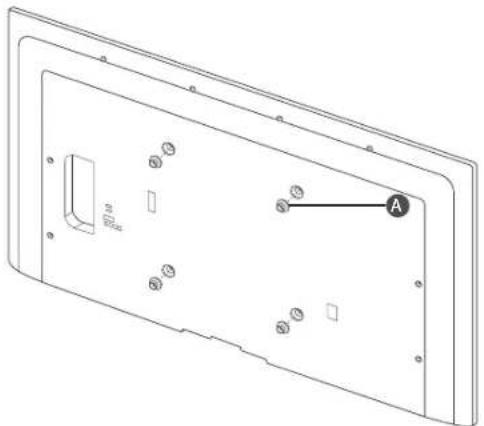

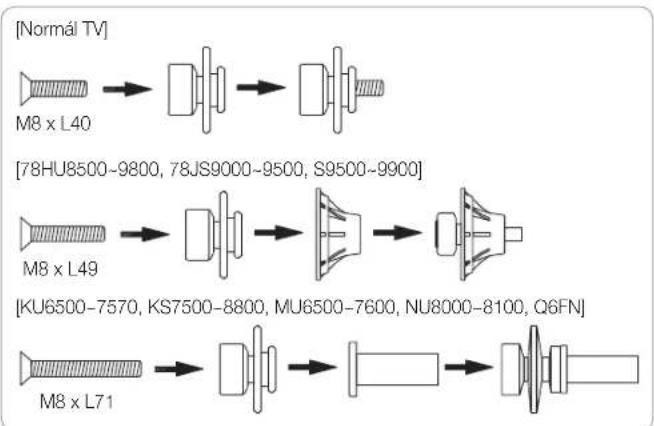

1. Szerelje fel a rögzítőelemeket a TV hátuljára, amint az az ábrán látható.

Ellenőrizze, hogy a rögzítőelemek a megfelelő lyukakba kerültek-e.

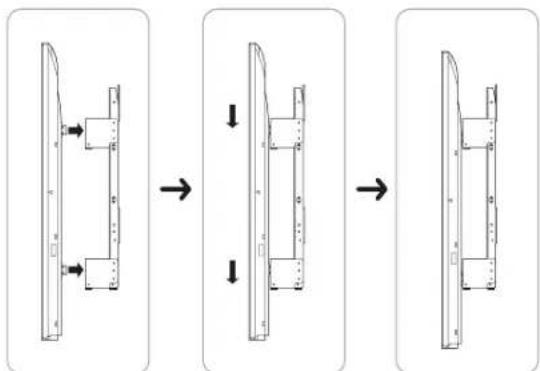

1. A TV felemeléséhez és az ábra szerinti konzolra szereléséhez legalább két másik személy szükséges.

1. Emelje fel a TV alját, majd rögzítse biztonságosan a helyére az ábrának megfelelően. Csatlakoztassa a kábeleket.

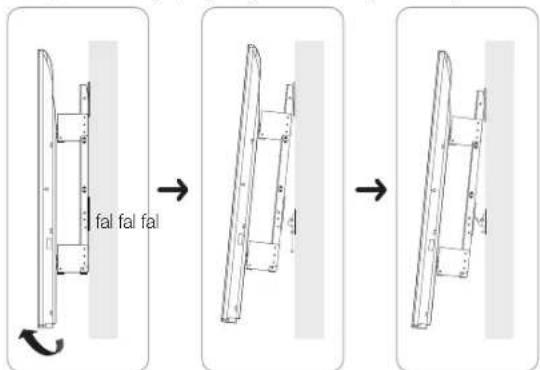

1. Emelje fel a TV alját, majd fordítsa el az alul elhelyezkedő két biztosítókapszot a rögzítőelemek elmozdulás elleni rögzítéséhez.

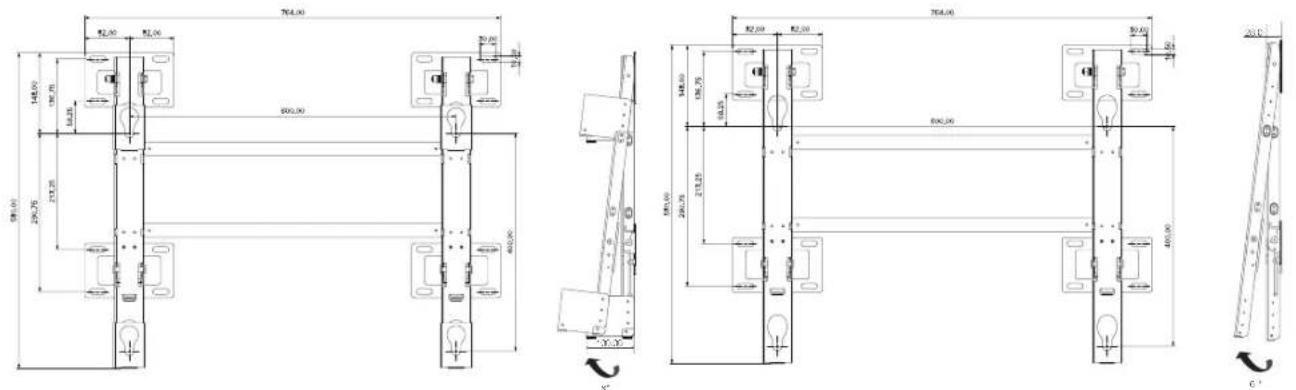

Műszaki jellemzők

A dőlésszög típusonként változhat.

Normál típusú

Szelesség (mm) 764
Magasság (mm) 580
Mélység (mm) 100
Tömeg (kg) 4,6
A fali konzol VESA-szabványa (mm) 600 x 400	Szelesség (mm) 764
	Magasság (mm) 580
	Mélység (mm) 28
	Tömeg (kg) 3,4
	A fali konzol VESA-szabványa (mm) 600 x 400
