Tipo de producto	Soporte mural para televisor
Marca	Samsung
Modelo	WMN8000SXT
Dimensiones (tipo normal)	764 x 580 x 100 mm
Dimensiones (tipo fino)	764 x 580 x 28 mm
Peso (tipo normal)	4,6 kg
Peso (tipo fino)	3,4 kg
Norma VESA	600 x 400 mm
Ángulo de inclinación	Variable según el modelo
Material	Acero
Alimentación	Sin (dispositivo pasivo)
Funciones principales	Fijación mural, ajuste en altura e inclinación, dos configuraciones (normal y fino)
Contenido del embalaje	Soportes murales, barras de ajuste, tornillos, tacos, ganchos de seguridad
Tipo de pared compatible	Hormigón o interior con espesor suficiente
Distancia mínima a la pared	28 mm (tipo fino) o 100 mm (tipo normal)
Instalación	Por un técnico calificado
Seguridad	No colgarse, mantener a los niños alejados, se recomienda instalación profesional
Mantenimiento	Limpiar con un paño suave y seco
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa de Samsung
Manuales disponibles	Multilingüe: FR, DE, EN, ES, HU, IT, JA, KO, PL, PT, RU, SV, TR, ZH

Preguntas frecuentes - WMN8000SXT SAMSUNG

¿Este soporte es compatible con todos los televisores Samsung?

El soporte WMN8000SXT está diseñado para televisores compatibles con la norma VESA 600 x 400 mm. Verifique las especificaciones VESA de su televisor en el manual.

¿Qué tipo de pared se necesita para la instalación?

El soporte debe instalarse en una pared de hormigón o una pared interior con espesor suficiente. No se recomiendan paredes de yeso sin refuerzo.

¿Puedo instalar este soporte yo solo?

Se recomienda encarecidamente llamar a un técnico calificado para la instalación. Sin embargo, si lo hace usted mismo, siga atentamente las instrucciones y use las herramientas adecuadas.

¿Cómo ajustar la inclinación?

El ángulo de inclinación se puede ajustar según el modelo. Consulte la guía de instalación para ajustar los brazos de ajuste de longitud y los ganchos de seguridad.

¿Cuál es la distancia mínima entre la pared y el televisor?

En configuración fina, la distancia mínima es de 28 mm. En configuración normal, es de 100 mm.

¿El soporte está diseñado para un televisor curvo?

El manual no menciona específicamente los televisores curvos. Verifique la compatibilidad con el fabricante o pruébelo con precaución.

¿Qué accesorios se incluyen?

El embalaje incluye: soportes murales, barras de ajuste, tornillos, tacos y ganchos de seguridad. Use solo las piezas suministradas.

¿Cómo limpiar el soporte?

Limpie con un paño suave y seco. Evite productos químicos o abrasivos que puedan dañar el acabado.

¿Se puede usar el soporte en una pared de yeso?

El manual indica que la instalación en paredes no reforzadas o de yeso no es posible. Si es necesario, refuerce la pared previamente.

¿Dónde encontrar las instrucciones detalladas?

El manual completo está disponible en formato PDF en notice-facile.com. También puede descargarlo en varios idiomas.

MANUAL DE USUARIO WMN8000SXT SAMSUNG

1. Este producto debe ser instalado por un técnico cualificado indicado por el revendedor.

Si la instalación es efectuada por alguien que no sea profesional, pueden ocurrir lesiones o daños en el producto.

Si pretende mover o colocar el producto en otro lugar después de la instalación, contacte nuevamente al técnico calificado indicado por el revendedor.

Precauciones de instalación del montaje mural

• Utilice solo las piezas y los accesorios proporcionados para instalar el montaje mural.
• No haga la instalación sobre una superficie que no sea una pared vertical.
• Para asegurar el rendimiento del producto y prevenir un mal funcionamiento, no lo instale en los siguientes lugares:
• Zonas expuestas a fuertes vibraciones o impactos: El producto podría caer y sufrir desperfectos.
• Cerca de un aspersor contra incendios: El calor generado por el producto podría activar el aspersor. Cerca de un cable de alto voltaje: Las interferencias causadas por el cable podrían impedir que las imágenes se mostraran correctamente en el televisor. Cerca de un aparato calefactor: El producto podría sobrecalentarse y funcionar mal.
• Compruebe la estabilidad de la pared.

Las paredes poco resistentes se deben reforzar antes de instalar el televisor. - No practique una cavidad en la pared e instale el televisor en su interior. - Conecte todos los dispositivos externos al televisor antes de realizar la instalación del montaje mural. Si desea instalar el televisor en una pared que no sea de cemento, consulte a un instalador profesional y compruebe la resistencia de la pared. - Una vez instalado el televisor, mantenga una distancia de al menos 28 mm entre este y la pared. Compruebe el modelo del televisor, la guía de instalación correspondiente en la parte posterior y los tipos de pared donde se puede instalar el televisor.

Compruebe el tipo de pared antes de la instalación.

Requisitos de la instalación estándar según el tipo de pared

• Solo se puede usar una pared de cemento o una pared interior con el grosor suficiente. Consulte las siguientes ilustraciones.

-NOTA

MDF = Tableros de fibra de madera de densidad media; PW = Madera contrachapada

• No se puede instalar en paredes sin refuerzo o superficies de placa de yeso.

Instrucciones de seguridad

Estas instrucciones de seguridad tienen por objeto proteger su seguridad y evitar daños a los objetos. Lea atentamente estas instrucciones y actúe según las mismas. No respetar las instrucciones puede llevar a sufrir lesiones físicas.

1. El producto debe instalarlo un técnico cualificado asignado por el vendedor.

La instalación por parte de alguien no profesional puede llevar a sufrir lesiones físicas o provocar daños en el producto.

Si desea desplazar o sustituir el producto después de su instalación, póngase en contacto de nuevo con el técnico asignado por el vendedor.

No se cargue del producto instalado ni haga fuerza contra el mismo.

1. No permita que los niños jueguen alrededor del producto sin supervisarlos.

Los niños podrían golpearse la cabeza o el cuerpo contra las esquinas del producto y hacerse daño.

1. No instale el producto en una pared que no soporte su peso.

El producto puede caer y provocar lesiones físicas o resultar dañado.

1. No monte el producto en un lugar en condiciones anómalas o no estándar. El producto podría resultar gravemente dañado. En estas circunstancias, póngase en contacto con un centro de servicio local de Samsung.
2. Mantenga el producto apartado del polvo, productos químicos, temperaturas altas o bajas, humedad o tráfico de vehículos.

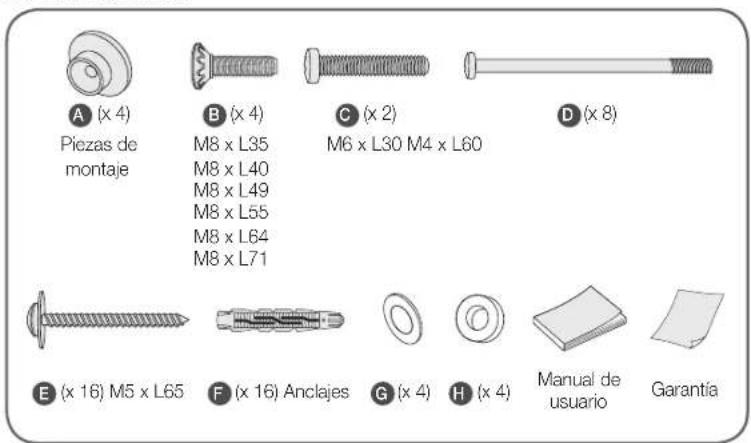

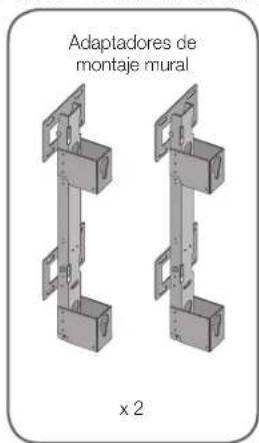

Accesorios

Utilice solo las piezas y los accesorios proporcionados para instalar el montaje mural.

Guía de instalación

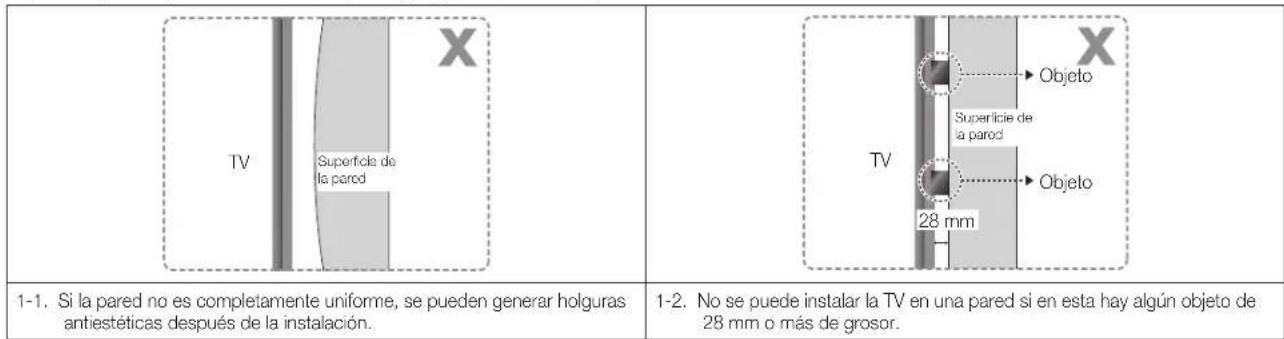

1. En primer lugar, compruebe el estado de la pared (como grosor, uniformidad).

1. Compruebe las condiciones de instalación.

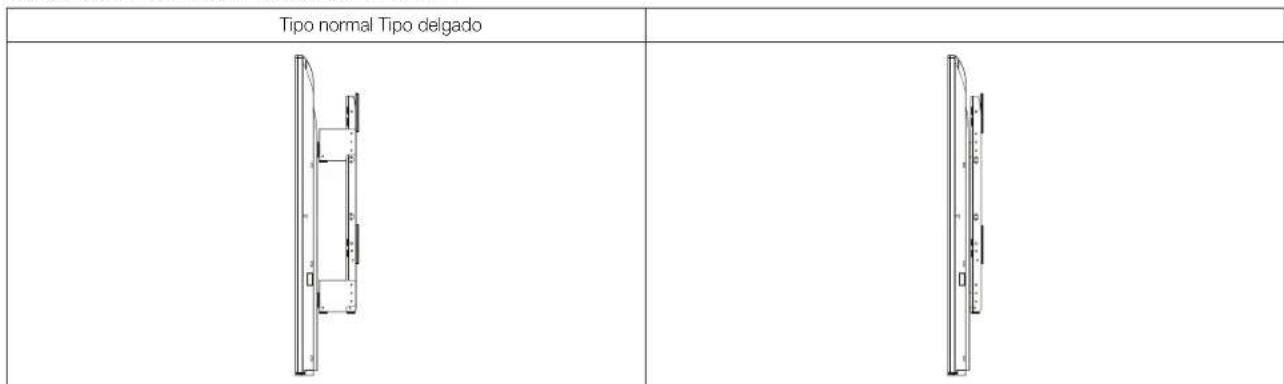

Compruebe el tipo (normal o delgado) según el modelo de TV.

1. Inserte los tornillos de nivelación solo lo suficiente para que no se puedan desprender.

1. Ajuste las barras de ajuste de longitud según la orientación elegida.

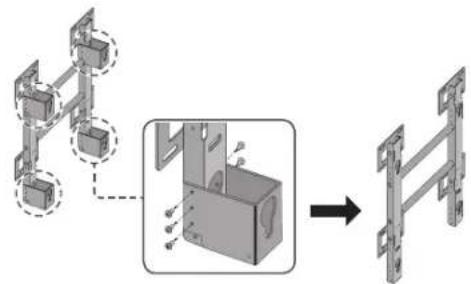

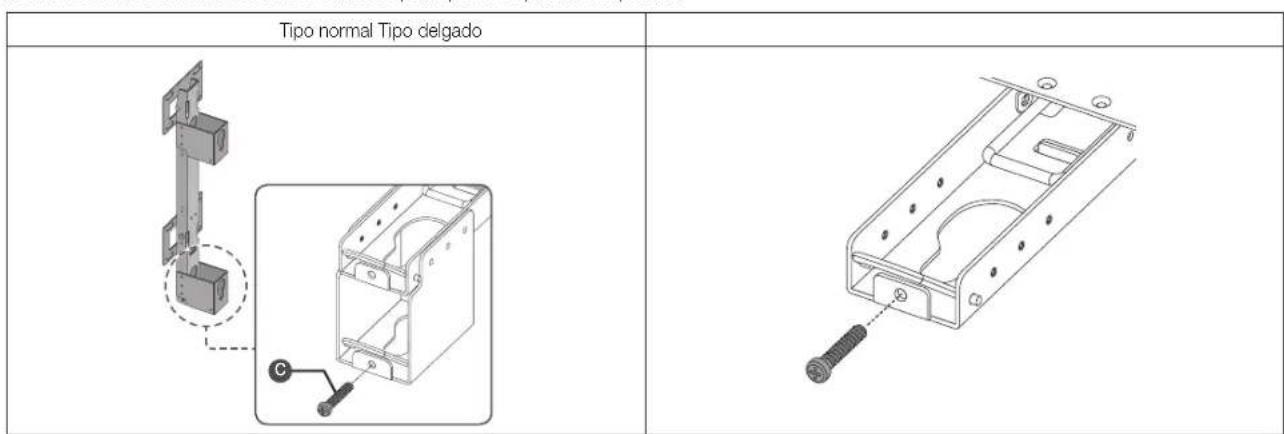

4-1. Ajuste los soportes de ajuste de altura.

Tipo normal / Tipo delgado (que los soportes de ajuste de altura).

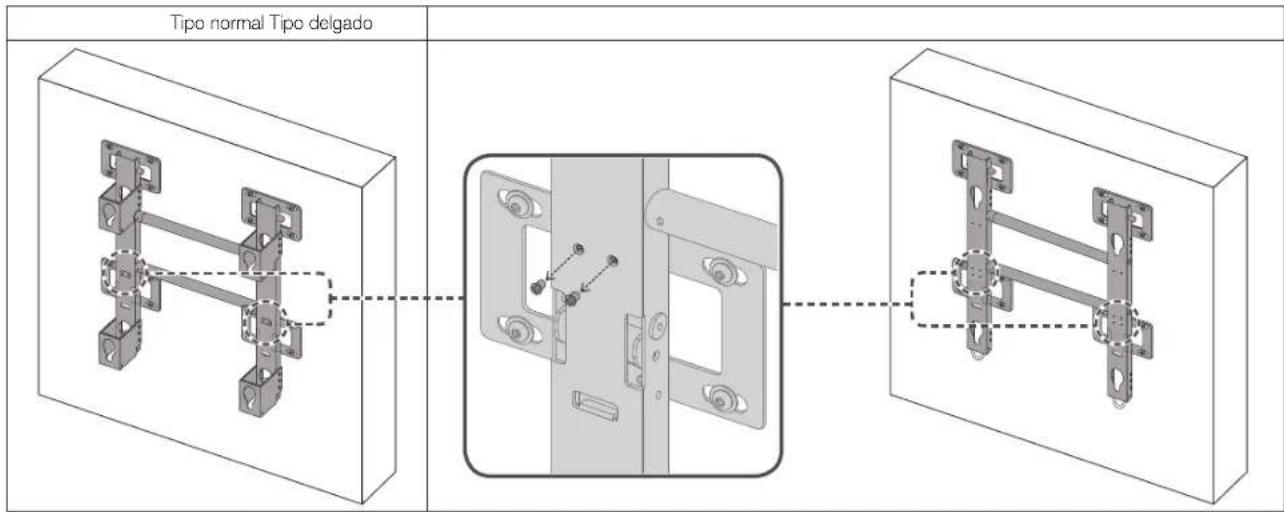

4-2. Monte las barras de ajuste de longitud en ambos adaptadores con tornillos.

1. Coloque el conjunto contra la pared en la que desea instalar y marque en esta las posiciones de anclaje.

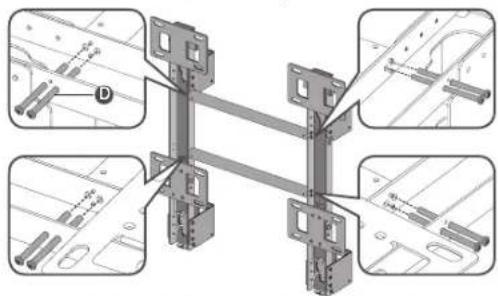

1. Inserte los anclajes y los tornillos en los puntos marcados.

Instalación en placa de yeso con refuerzo de montantes

E

65 mm (2.5")

Requisitos de instalación

• Marque la posición de los montantes e inserte los tornillos.
• Tamaño mínimo del montante: 51 mm x 102 mm (2 pulgadas x 4 pulgadas). Taladre previamente orificios de 3 mm antes de insertar los tornillos.
• Los orificios se deben taladrar a lo largo del eje central de los montantes.
• Insertar los tornillos sin hacer un orificio previo puede romper los montantes. El fabricante no se hará responsable de ningún daño derivado de no seguir estas instrucciones de instalación.

1. Retire los tornillos que sujetan los adaptadores de montaje mural en su lugar.

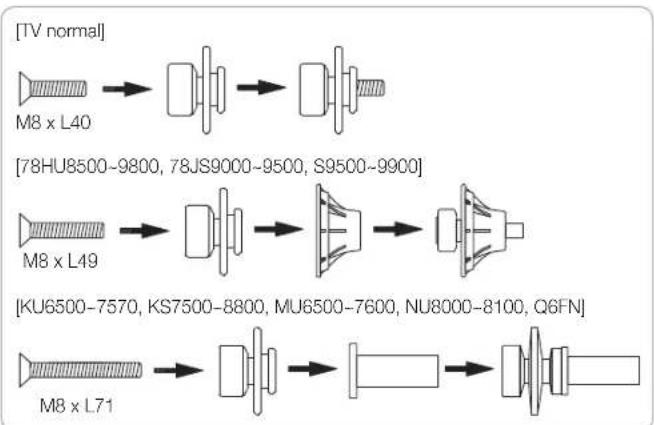

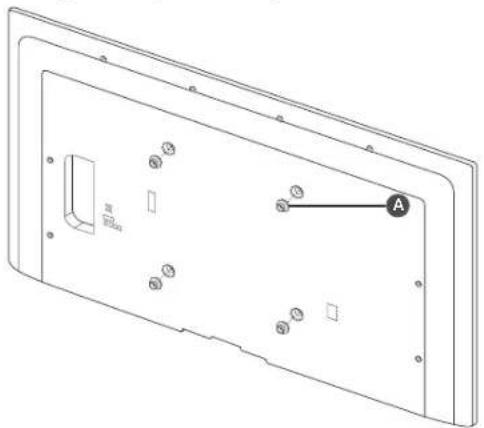

1. Inserte las piezas de montaje A en la parte posterior de la TV como se muestra en la ilustración.

Asegúrese de que inserta las piezas en los orificios correctos.

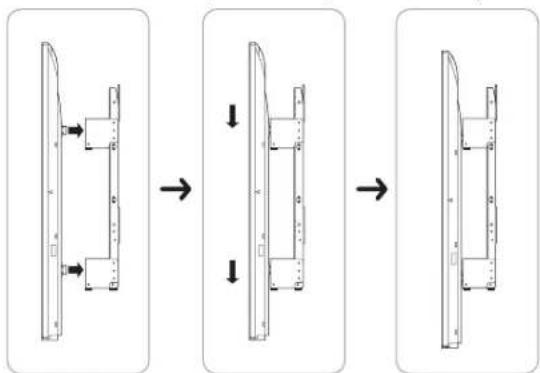

1. Necesitará al menos dos personas más para levantar la TV y montarla en el adaptador como se muestra en la ilustración.

1. Levante la parte inferior de la TV y asegúrela en su lugar como se muestra en la ilustración. Conecte los cables.

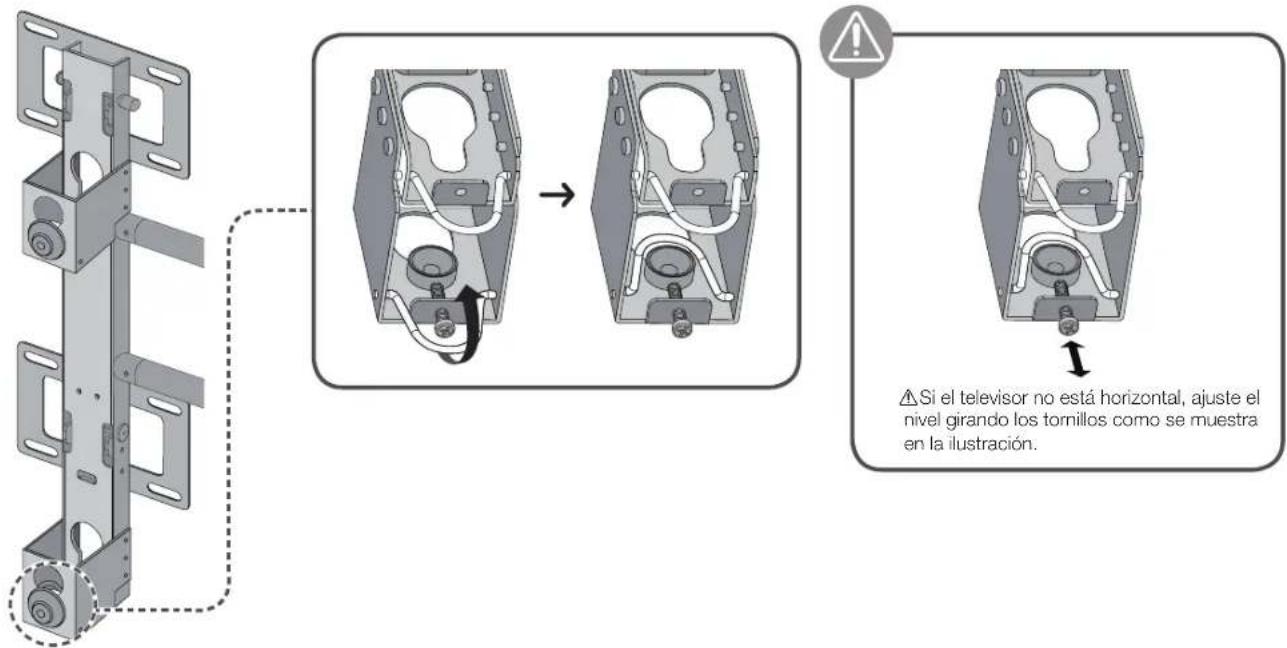

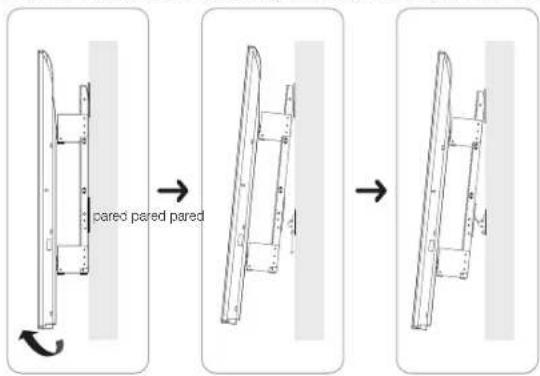

1. Levante la parte inferior de la TV y gire los ganchos de seguridad a un lado y al otro para asegurar las piezas de montaje en su lugar.

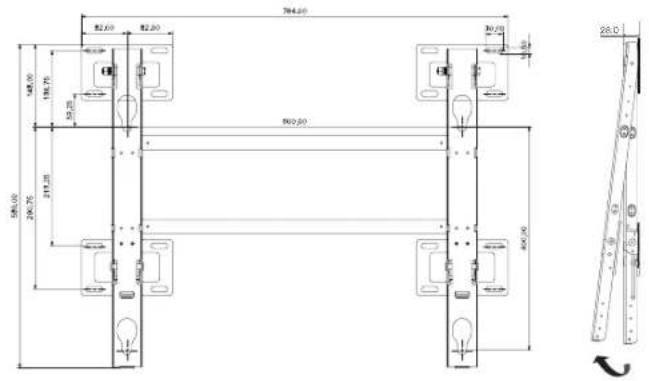

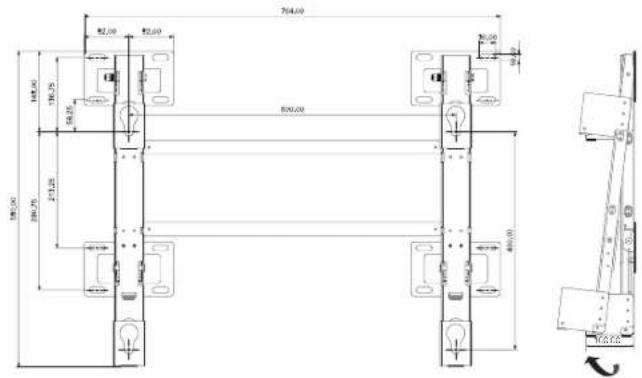

Especificaciones del producto

El ángulo de inclinación puede variar según el modelo.

Ancho (mm) 764
Peso (mm) 580
Profundidad (mm) 100
Peso (Kg) 4,6
Especillas del montaje mural VESA (mm) 600 x 400

Ancho (mm) 764
Peso (mm) 580
Profundidad (mm) 28
Peso (Kg) 3,4
Especillas del montaje mural VESA (mm) 600 x 400
