MANUAL DE UTILIZADOR WMN8000SXT SAMSUNG

Precauçoes a ter na instalação do suporte para montagem na parede

• Utilize apenas os accesórios e peças fornecidos para instalar o suporte para montagem na parede.
• Não instale em qualquer outras superficie que não uma parede vertical.
• De forma a assegurar o melhor desempenho do produits e evaporar avarias, não o instale nas seguides areas:

-Áreas sujeitas afortes vibrações e/ou impactos: poder fazer com que o produits caia e fique danificado.
- Na proximidade de um extintor de incendos: o calor gerado pelo produits pode activar o extintor.
- Na proximidade de um cabo de alta tensao: interferencias do cabo podem impedir o teilevisor de aparear as imagens correctamente.
- Na proximidade de um aquecedor: pode fazer com que o produits sobraqueça e seavarie.

Verifique a estabilitadede parede.

• As paredes fracas necessitarao de ser reforcadas antes de instalar o teilevisor.
• Não instale o televisor no interior de um buraco na parede.
  Ligue todos os dispositivos externos ao televisor antes de instalar o suporte para montagem na parede.
• Se pretender fazer a instalação numa parede que não está de betão, verifique primeiro a parede e contacte um instalador professional.
• Uma vez feita a instalacao, mantenha uma distancia de, no minimo, 28 mm entre a superficie da parede e o teilevisor.
  Verifique o modelo do seu tevisor, o manuall de instalacao correspondente na parte posterior e os tips de paredes onde o tevisor pode ser montado. Verifique o tipo de parede antes de proceder a instalacao.

Requisitos padrão de instalização de acordo com o tipo de parede

• Apenas pode ser montado numa parede de betao ou interior de espessura suficiente. Consulte os diagramas abaixo.

-NOTA

MDF = Palmares de fibra de
madiera de densicidado media
PW = Contraplacado

• Não pode ser montado em paredes não reforcadas ou em superficies de placá de gesso.

Instruções de segurança

Estas instruções de seguranca tem como proposto protegê-lo e evitar danos materiais. Leia atentamente e siga estas instruções. Se as instruções não foram cumpridas, poderao ocorro ferimentos.

Não se pendure no produits instalado, não aplicou para sobe o mesmo.

1. Não permita que as criças brinquem sem supervisão jusqu'à ao produits.

As crianças poder bater com a cabeca ou o corpo nos cantos, lesionando-se.

1. Não instale o produto numa parede que não possa suportar o seu peso.

O produits pode cair, resultando em ferimentos ou danos no produits.

1. Não instale o produto em condições locais anormais ou não padrão. O produit podem ficar gravamente danificado. Nestas condições, contacte um centro de assistência local da Samsung.

2. Mantenha o produto afastado de poeiras, produits quimicos, temperatas elevadas ou baixas, humididade e/ou circulação de veículos.

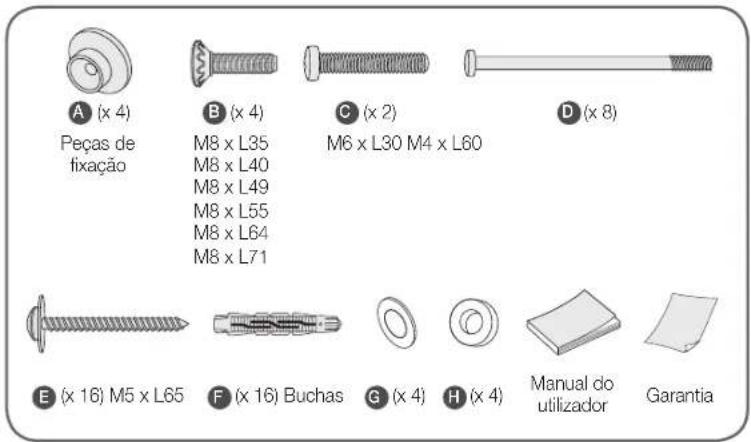

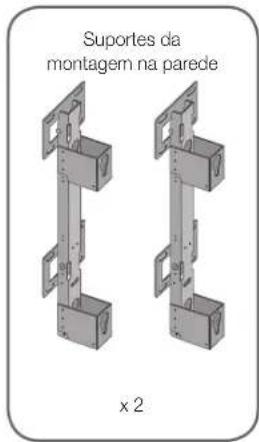

Acessórios

Utilize apenas os accesórios e peças fornecidos para instalar o suporte para montagem na parede.

Manual de instalacao

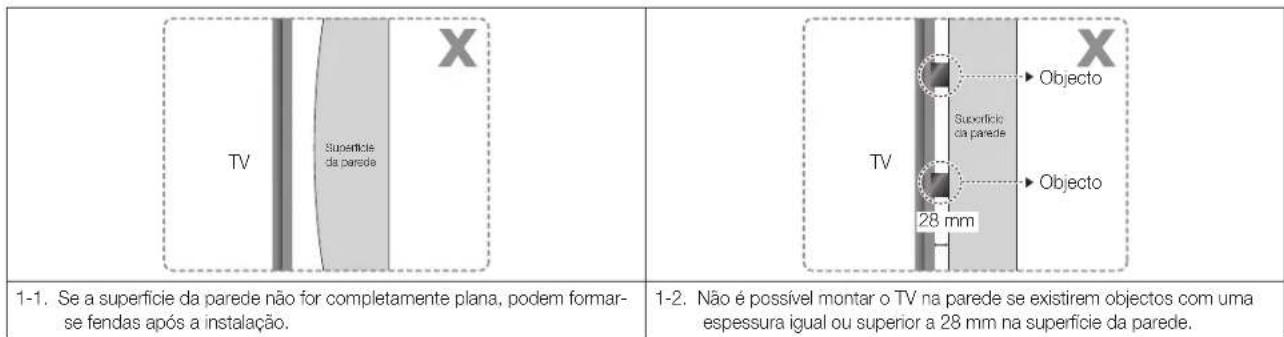

1. Primeiro verifique o estado da parede (como, espessura, nivelamento).

1. Verifique as condições de instalação.

Verifique o tipo (normal ou fino) com base no Modelo do TV.

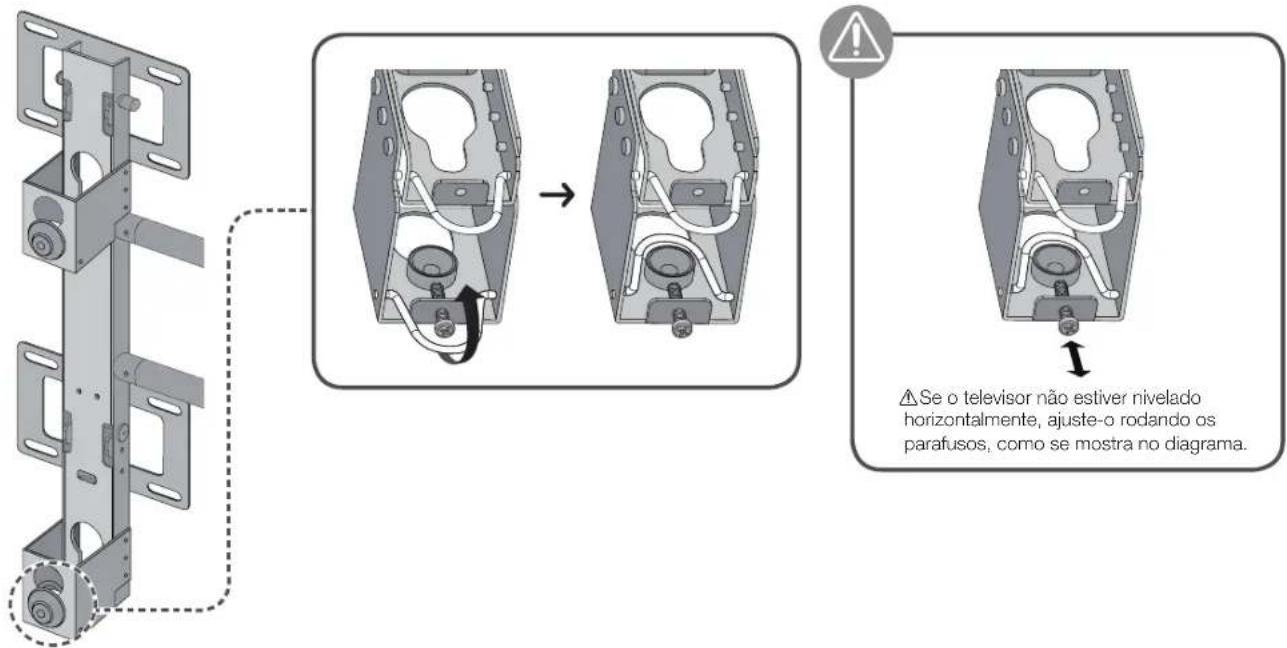

1. Introduza os parafusos de nivelamento apenas de forma a que não caiam.

1. Coloque as barras de ajuste de comprimento consoente a orientacao pretendida.

4-1. Colloque os suportes de ajuste da ultura.

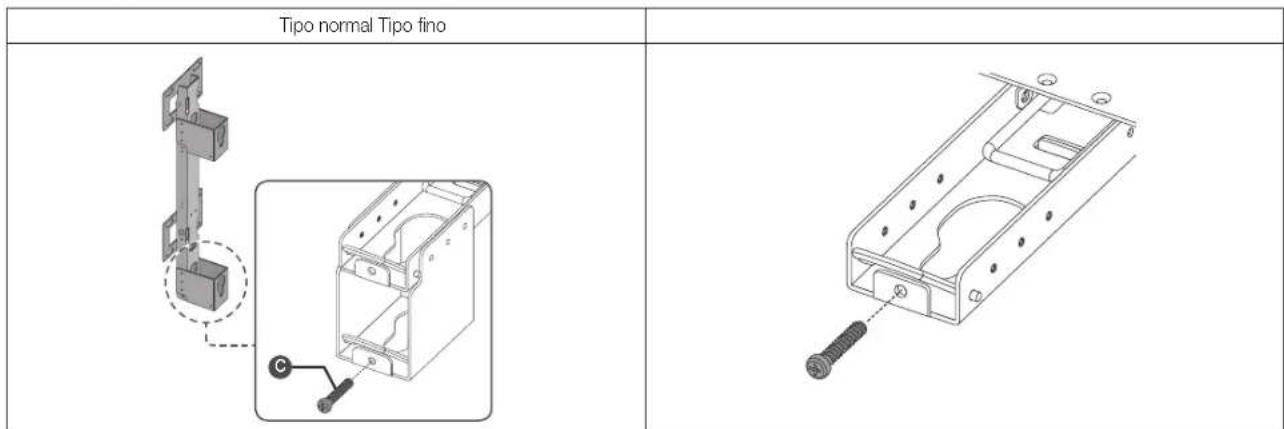

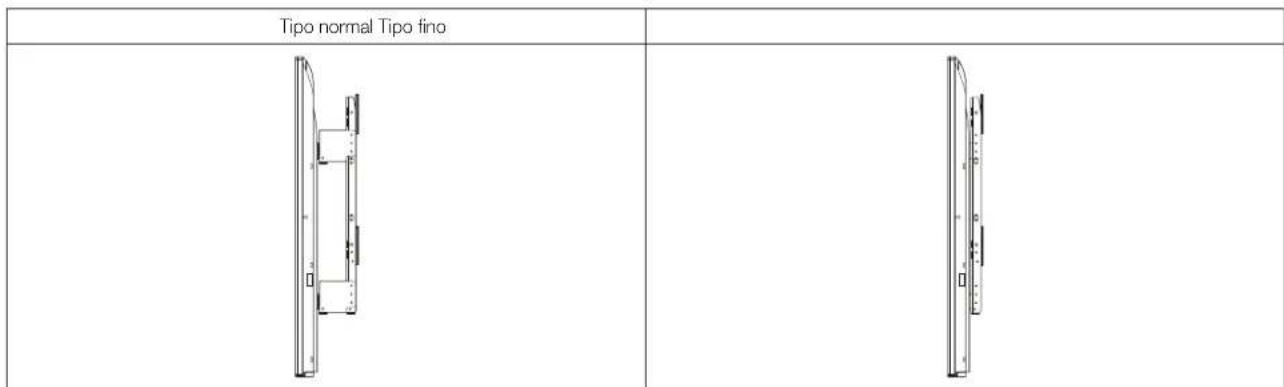

Tipeno rmal Tipo fino (remova 4 suportes de ajuste da altura)

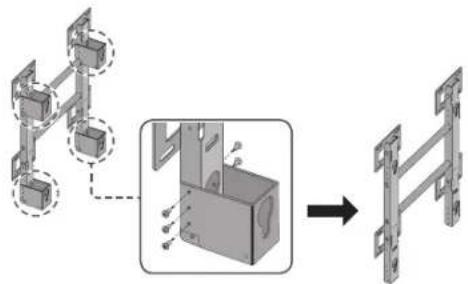

4-2. Monte as barras de ajuste de comprimento nos dois suportes da montagem na parede,utilizing parafusos.

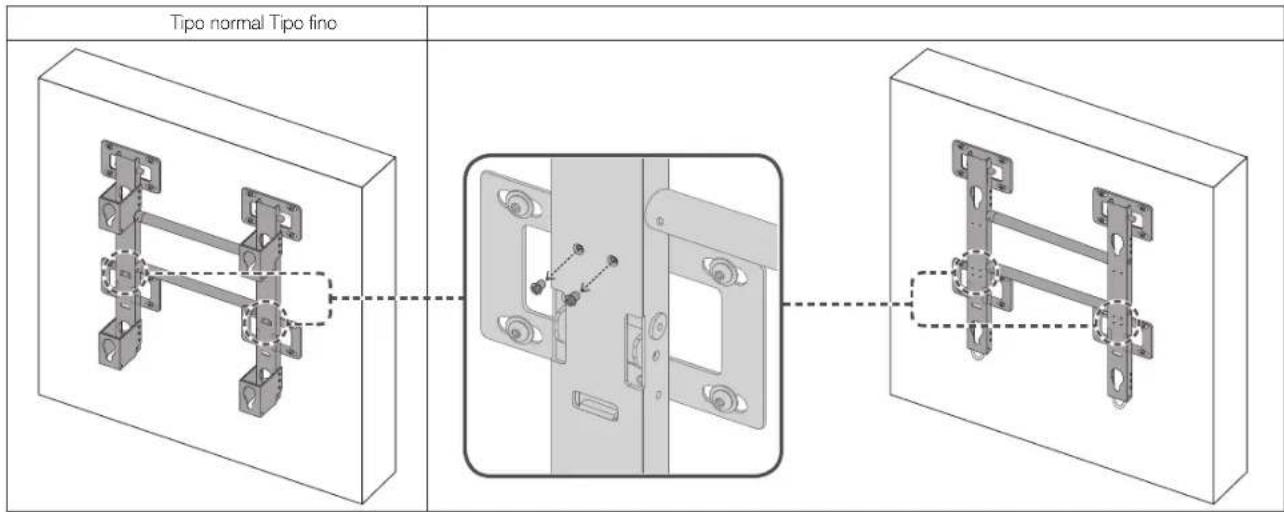

1. Encoste a unidade de montagem à parede, no local où pretende instalá-la, e marque os pontos de inserção dasbuchas na parede.

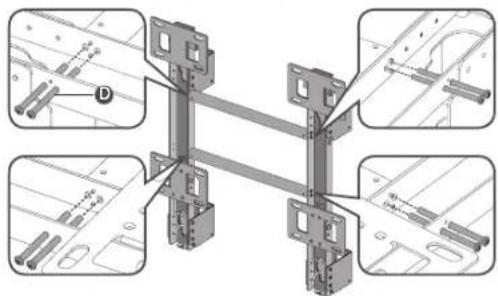

1. Insira asbuchaseosparafusos nos locaismarcados.

F

Instalacao numa plac de gesso com rebites para reforso

E

65 mm (2.5")

Requisitos de instalacao

Verifique o local dos rebites e, em seguida, insira os parafusos.
- Tamanho minimo do rebite: 51 mm x 102 mm (2 polegadas x 4 polegadas). Fure previamente orificios de 3 mm antes de inserir os parafusos.
- Os orínicos tem de ser furados ao longo do eixo central dos rebites.
Se insertir os parafusos sem furar previamente, pode partir os rebites.
O fabricante nao sera responsabilzado por qualquer problema decorrente do nao cumprimento das instruções de instalação.

15mm

1. Retire os parafusos, mantendo os suportes da montagem na parede no lugar.

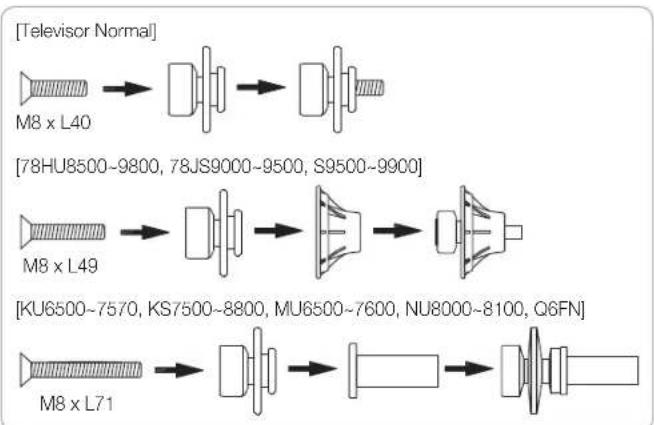

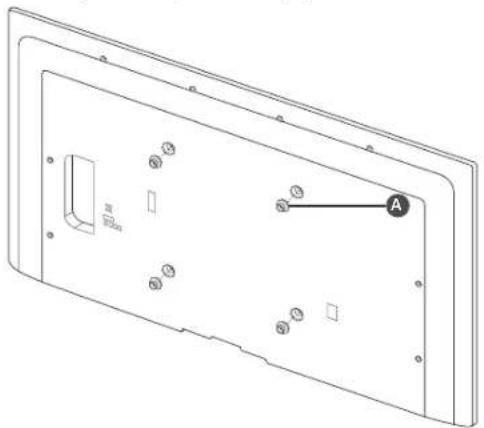

1. Monte as peças de fixação A na parte posterior do TV, como se minha no diagrama.

Certifique-se de que insere as peças nos orificios correctos.

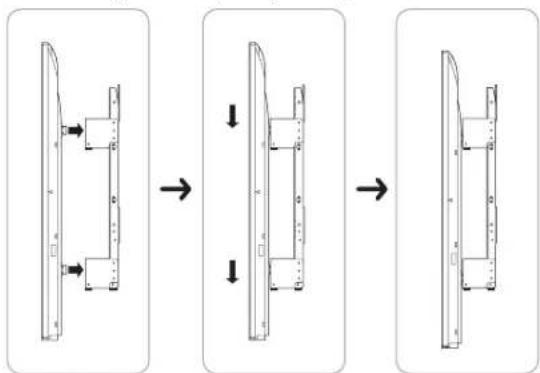

1. Trabalhe com, pelo menos, duas pessoas para levantar o TV e montá-lo no suporte, como se meu na diagrama.

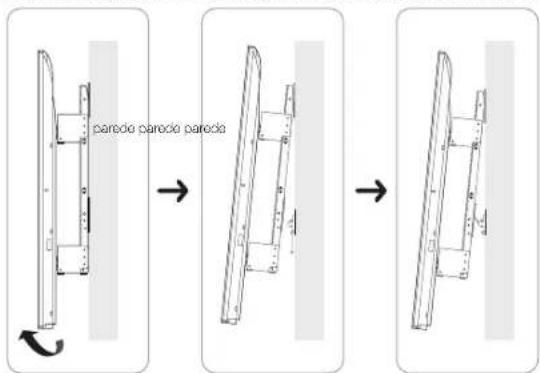

1. Levante a parte inferior do TV e, em seguida, fixe-o no lugar, como se mostra no diagrama. Ligue os cabos.

1. Levante a parte inferior do TV e deja rode os ganchos de segurarce situados de cada lado da parte inferior para fixar as peças de fixacao no devido lugar.

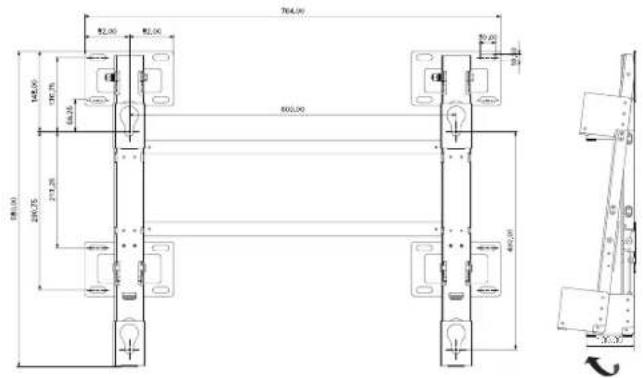

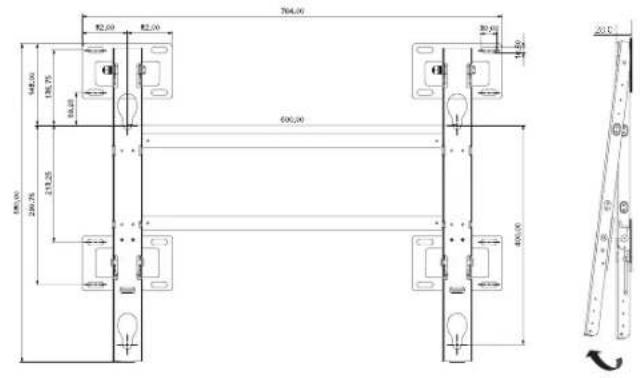

Especificações do produits

O angulo de inclinação pode variar consoane o Modelo.

Tip normal
Tipofin

Largura (mm) 764
Altura (mm) 580
Profundidade (mm) 100
Peso (kg) 4,6
Especificações VESA do suporte para montagem na parede (mm)	600 x 400

Largura (mm) 764
Altura (mm) 580
Profundidade (mm) 28
Peso (kg) 3,4
Especificações VESA do suporte para montagem na parede (mm)	600 x 400
