製品タイプ	テレビ用壁掛け金具
ブランド	サムスン
モデル	WMN8000SXT
寸法（標準タイプ）	764 x 580 x 100 mm
寸法（薄型タイプ）	764 x 580 x 28 mm
重量（標準タイプ）	4.6 kg
重量（薄型タイプ）	3.4 kg
VESA規格	600 x 400 mm
傾斜角度	モデルにより異なります
材質	スチール
電源	なし（パッシブデバイス）
主な機能	壁面固定、高さ・傾斜調整、2種類の構成（標準・薄型）

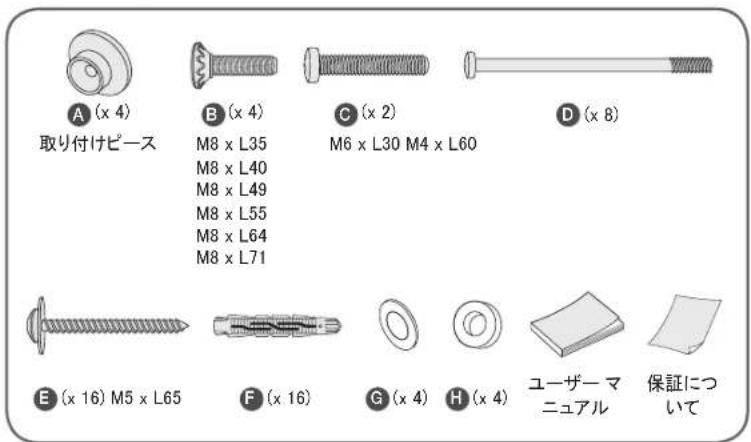

梱包内容	壁掛け金具、調整バー、ネジ、アンカー、安全フック
対応壁の種類	コンクリートまたは十分な厚さの内壁
壁からの最小距離	28 mm（薄型タイプ）または100 mm（標準タイプ）
設置	資格のある技術者による
安全	ぶら下がらない、子供を近づけない、専門家による設置推奨
お手入れ	柔らかい乾いた布で拭く
修理可能性	サムスンアフターサービスを通じて交換部品入手可能
取扱説明書の言語	多言語：FR, DE, EN, ES, HU, IT, JA, KO, PL, PT, RU, SV, TR, ZH

よくある質問 - WMN8000SXT SAMSUNG

この金具はすべてのサムスンテレビに対応していますか？

WMN8000SXT金具は、VESA規格600×400mmに対応したテレビ用に設計されています。テレビのマニュアルでVESA仕様を確認してください。

設置にはどのような壁が必要ですか？

金具はコンクリート壁または十分な厚さの内壁に設置する必要があります。石膏ボード壁は補強なしでは推奨されません。

この金具は一人で設置できますか？

設置は資格のある技術者に依頼することを強くお勧めします。ただし、ご自身で行う場合は、説明書を注意深く読み、適切な工具を使用してください。

傾斜はどのように調整しますか？

傾斜角度はモデルに応じて調整できます。長さ調整アームと安全フックを調整するには、設置ガイドを参照してください。

壁とテレビの最小距離はどのくらいですか？

薄型構成の場合、最小距離は28 mmです。標準構成の場合は100 mmです。

この金具は湾曲テレビに対応していますか？

マニュアルには湾曲テレビについての具体的な記載はありません。メーカーに互換性を確認するか、慎重にテストしてください。

付属品は何ですか？

梱包内容：壁掛け金具、調整バー、ネジ、アンカー、安全フック。付属の部品のみを使用してください。

金具のお手入れ方法は？

柔らかい乾いた布で拭いてください。仕上げを傷める可能性のある化学薬品や研磨剤は避けてください。

この金具は石膏ボード壁に使用できますか？

マニュアルには、補強されていない壁や石膏ボード壁への設置はできないと記載されています。必要な場合は、事前に壁を補強してください。

詳細な説明書はどこにありますか？

完全な取扱説明書はnotice-facile.comでPDF形式で入手できます。複数の言語でダウンロードすることもできます。

使用説明書 WMN8000SXT SAMSUNG

壁掛け金具の設置には、付属のアクセサリー部品を使用してください。垂直な壁面以外には設置しないでください。製品の性能を確保し、故障を避けるため、以下の場所には設置しないでください。

・強い振動や衝撃を受ける場所：製品の落下や破損の原因になります。・消火スプリンクラーの近く：製品の発する熱で、スプリンクラーが作動することがあります。・高電圧ケーブルの近く：ケーブルからの電磁妨害で、テレビの画面が正常に表示されないことがあります。・暖房機器等の熱源の近く：製品の過熱や故障の原因になります。

壁面の安定性を確認してください。

壁面の強度が不十分な場合は、テレビを設置する前に補強してください。壁に穴を開けてテレビを設置しないでください。・ウォールマウントを取り付ける前に、すべての外部デバイスをテレビに接続してください。・コンクリート以外の壁面に設置する場合は、事前に専門の設置業者にご相談の上、強度をご確認ください。・設置後は、壁面とテレビの間に28mm以上の距離を開けてください。・テレビのモデル、背面に記載の設置ガイド、テレビを設置可能な壁面の種類を確認してください。

設置前に壁面の種類を確認してください。

壁面の種類ごとの標準設置要件

コンクリートは十分な厚さのある内壁に設置することができます。下図を参照してください。

注意

MDF=中密度繊維板

PW=合板

補強のない壁面または化粧板には設置できません。

安全にお使いいただくために

以下の安全に関する注意事項は、お客様の身体を守り、器物の損害を防ぐためのものです。注意深くお読みになり、注意事項を守ってください。注意事項を守らなかった場合、

1. この製品の設置は、販売店の指定する認定技師のみが行わなければなりません。

認定技師以外が設置した場合は、事故または製品損傷の原因となることを知ってください。

設置後、製品を移動または交換する場合は、販売店の指定する認定技師に再度お問い合わせください。

設置済みの製品に下がったり、力を加えたりしないでください。

1. 大人の付き添いなしに、製品の周囲で子供を遊ばせないでください。

子供が製品の角に頭や体をぶつけると、けがの原因となることがあります。

3. 製品の重量を支えられない壁面には製品を設置しないでください。

製品落下、紛失および製品損傷の原因となることがあります。

4. 異常な環境や一般的に不適切な設置環境に製品を設置しないでください。製品が大きく損傷することがあります。そのような場合は、最寄りのSamsungサービスセンターにお問い合わせください。

• 木や化学薬品のある場所、高温または低温、高湿、ほこりや交通量の多い場所に製品を設置しないでください。

壁掛けブラケットの設置には、付属のアンカーおよび部品のみを使用してください。

設置方法

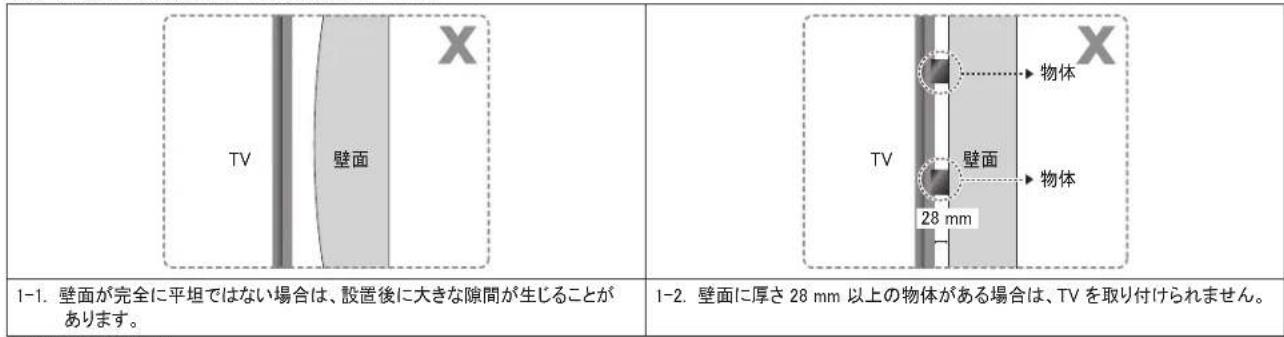

1. 最初に、壁面の状態を確認してください（種類、厚さ、平坦さ）。

1. 設置条件を確認し、寸法を測ってください。

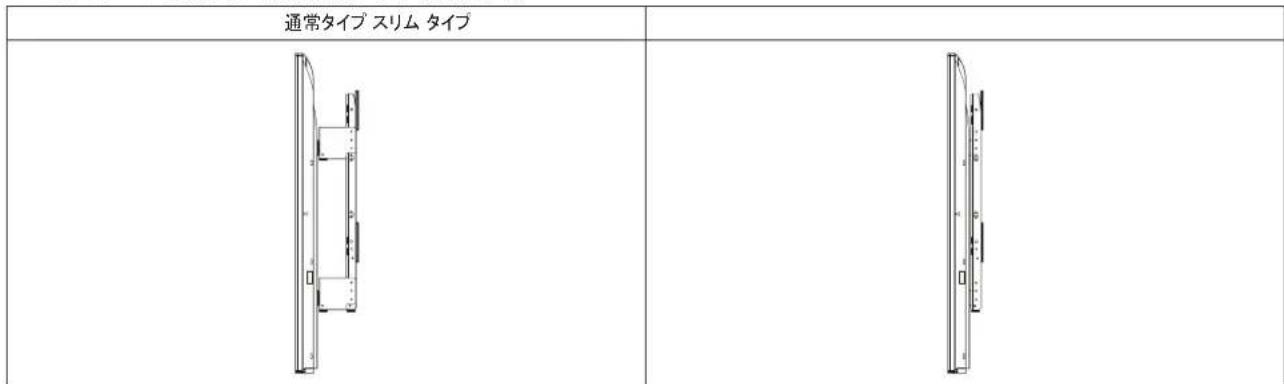

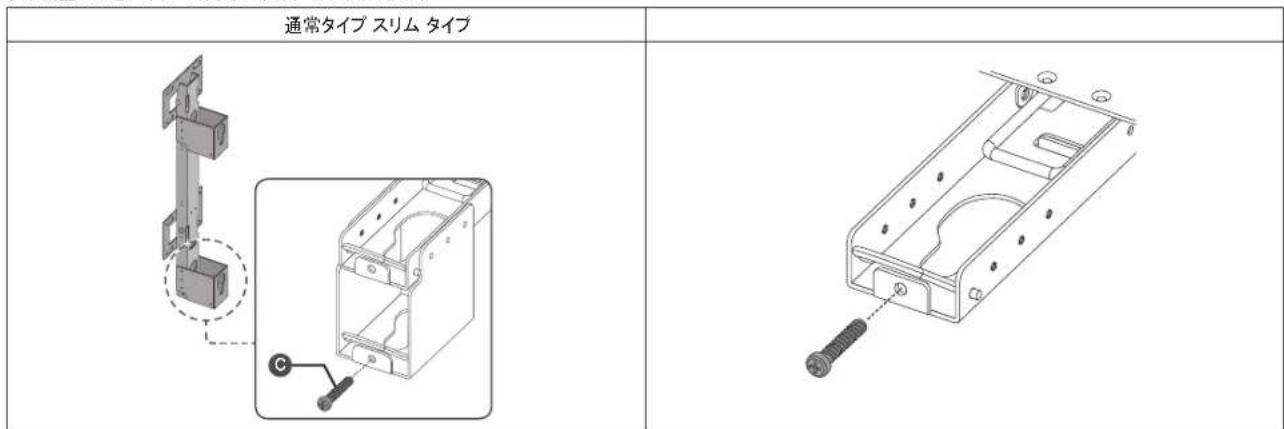

TVマニュアルに基づいて製品タイプ（通常はスリム）を確認してください。

1. 水平調整ネジを、外れない程度に差し込んでください。

4. 選挙向きに合わせて、長さを調節します。

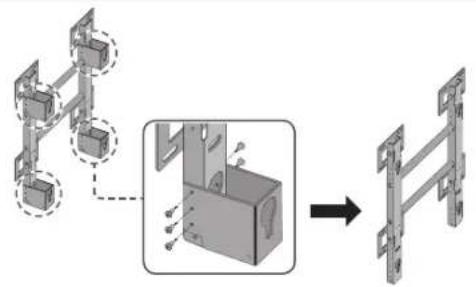

4-1. 高さ調節プレートを調節します。

通常は4個の高さ調節プレートを取り外します。

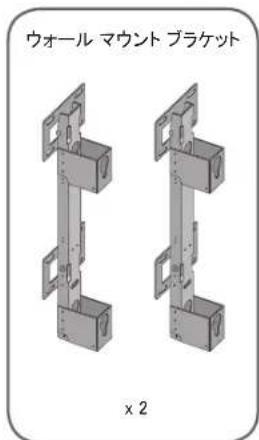

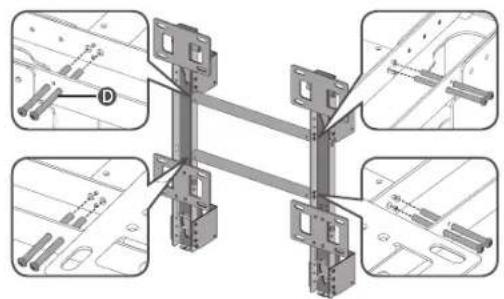

4-2. 不使用の場合は、2つのウォールマウントブラケットを長さ調節バーに取り付けます。

1. マークを付けた位置にアジャストネジを取り付けます。

△木製スタッドの設置

設置要件

・木製スタッドの位置を確認し、ネジを取り付けます。・木製スタッドの最小値：51mm×102mm（2インチ×4インチ）、取り付け前に直径3mmの穴を開けます。・木製スタッドの中心軸に沿って穴を開ける必要があります。・中心の穴開け時に木製スタッドが割れるのを防ぐため、注意してください。

上記の設置方法に従わなかったことに起因する問題については、弊社は一切責任を負いません。

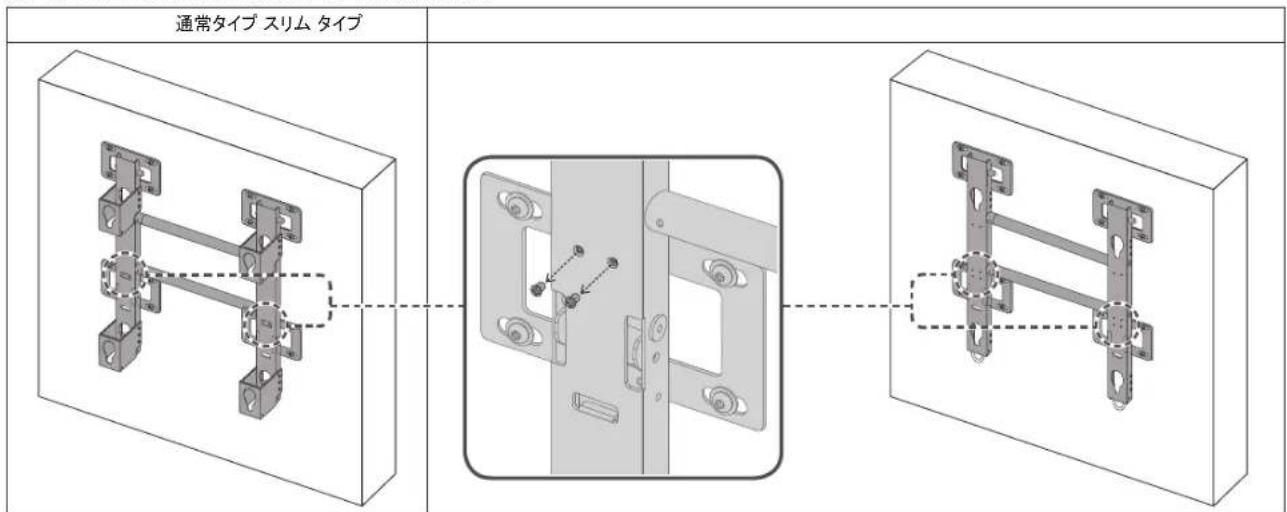

7. ウォールマウントブラケットを固定してください。ネジを取り外します。

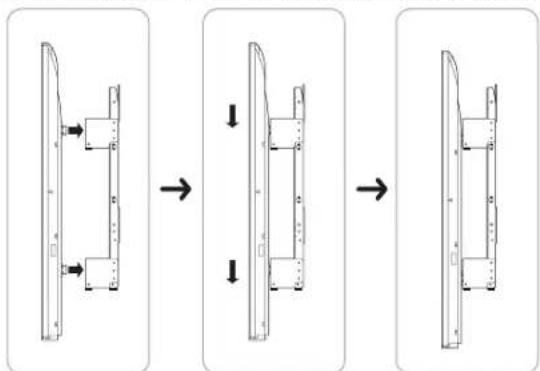

9. 2人以上で作業し、TVを持ち上げ、図に示すように...

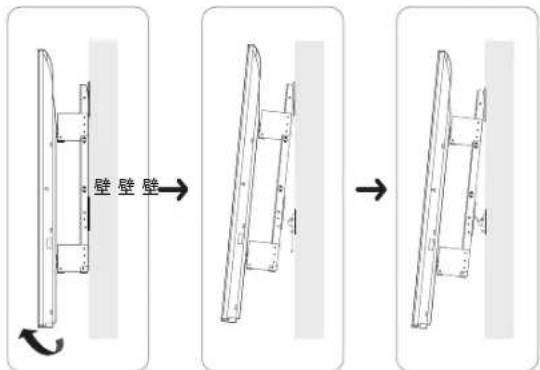

10. TVの下部を持ち上げ、図に示すように所定の位置に固定します。ケーブルを接続します。

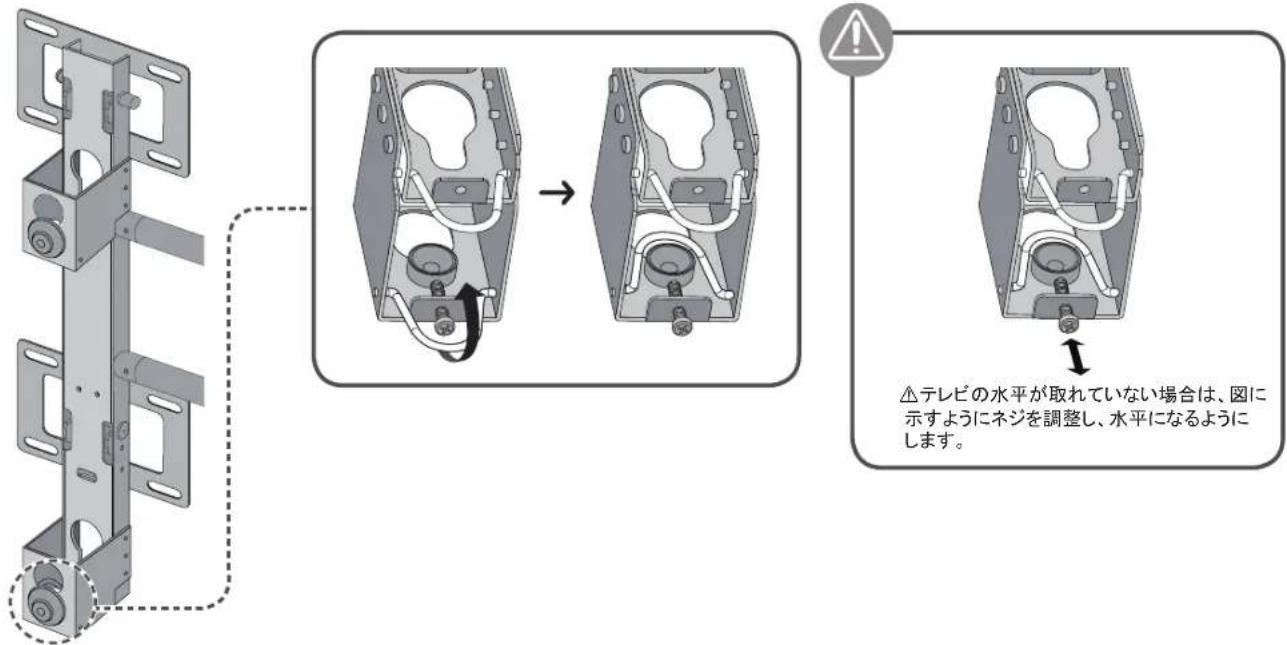

1. TVの下部を持ち上げ、下部のいずれかの側の安全フックを回転させ、取り付けネジを所定の位置に固定します。

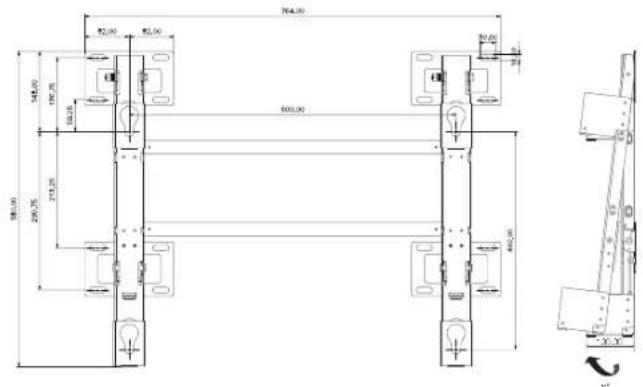

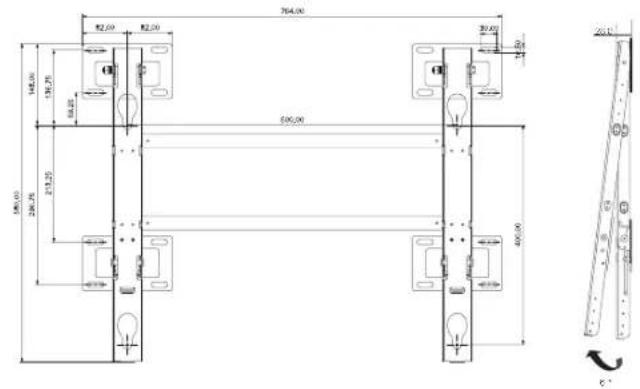

製品仕様

△傾斜角度はモデルによって異なります。

通常

幅(mm)764
高さ(mm)580
奥行き(mm)100
重量(Kg)4.6
ウオールマウCNT VESA仕様(mm)600×400

幅(mm)764
高さ(mm)580
奥行き(mm)28
重量(Kg)3.4
ウオールマウonth VESA仕様(mm)600x400

壁掛けブラケットの取り付け注意事項

---

---
