Luchs-1 - Jumelles LIEMKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles thermiques à clipser
Marque	Liemke
Modèle	Luchs-1
Dimensions (L x l x H)	161 x 64 x 65 mm
Poids	580 g
Alimentation	Batterie lithium-ion rechargeable intégrée 4 800 mAh, charge via USB-C
Autonomie de la batterie	6,5 h à 9 h selon usage
Détecteur	Microbolomètre VOx non refroidi 640x512 pixels, pitch 12 μm
Portée de détection	Jusqu'à 1750 m
Champ de vision	12,5° x 10,0° (22 x 17,6 m à 100 m)
Grossissement optique	1x
Zoom numérique	2x instantané (temporaire)
Écran	OLED 1024x768 pixels
Modes de couleur	White Hot, Black Hot, Extra Dark, Red Hot, Rainbow
Taux de rafraîchissement	50 Hz
Mémoire interne	32 Go (photos JPG, vidéos MP4)
Connectivité	Wi-Fi 2,4 GHz (portée 5 m), USB-C
Étanchéité	IP67
Température de fonctionnement	-20 °C à +50 °C
Contenu de la livraison	Caméra thermique, câble USB-C, chargeur USB, adaptateur fileté M43/M52, chiffon de nettoyage, mode d'emploi
Sécurité	Ne pas diriger l'objectif vers le soleil ou des sources laser
Entretien et nettoyage	Essuyer avec un chiffon en coton, nettoyer les contacts avec de l'isopropanol si nécessaire
Réparabilité	Contacter le service Liemke pour toute réparation

FOIRE AUX QUESTIONS - Luchs-1 LIEMKE

Comment allumer les jumelles Liemke Luchs-1 ?

Déplacez le levier à trois positions sur ON (MARCHE). Le démarrage prend environ 5 secondes pour l'affichage de l'image et 20 secondes pour pouvoir prendre des photos ou vidéos.

Comment faire la mise au point sur le Luchs-1 ?

Tournez la bague de mise au point située sur l'objectif jusqu'à obtenir une image nette.

Comment prendre une photo ou une vidéo ?

En mode Standard ou Personnalisé, cliquez sur la touche BAS pour prendre une photo, ou maintenez-la enfoncée pour démarrer/arrêter l'enregistrement vidéo. Attendez 20 secondes après le démarrage.

Comment connecter le Luchs-1 en Wi-Fi ?

Activez le Wi-Fi dans le menu (après 30 secondes de fonctionnement). Sur votre smartphone, recherchez le réseau 'LUCHS_XXXXXX' et entrez le mot de passe '12345678'. L'application Liemke est disponible sur le site www.liemke.com/APP.

Comment réaliser un étalonnage manuel ?

En mode d'étalonnage M ou S, effectuez un appui long sur la touche HAUT. Refermez le capuchon de l'objectif pendant l'étalonnage pour un résultat optimal.

À quoi sert le zoom 2x instantané ?

Appuyez simultanément sur les touches HAUT et BAS pour activer temporairement un zoom numérique 2x. Relâchez pour revenir au grossissement 1x. Attention : le tir avec le zoom activé peut modifier le point d'impact.

Quelle est l'autonomie de la batterie ?

L'autonomie varie de 6,5 à 9 heures selon les réglages et l'utilisation des fonctions média. En mode de base, elle peut atteindre 9 heures.

Quels sont les modes d'entrée disponibles ?

Trois modes : Standard (accès rapide à la luminosité, mode image, photo/vidéo), Base (simplifié, désactive l'enregistrement, économise la batterie) et Personnalisé (vous affectez des fonctions aux touches selon vos préférences).

Que faire si l'image est floue ou présente des lignes verticales ?

Effectuez un étalonnage manuel (appui long sur HAUT). Si le problème persiste après l'étalonnage, vérifiez que le capuchon de l'objectif était fermé pendant l'étalonnage en mode S.

Comment transférer des fichiers depuis le Luchs-1 ?

Connectez l'appareil à un ordinateur via le câble USB-C fourni. Il apparaîtra comme un périphérique de stockage amovible, vous permettant d'accéder aux photos et vidéos stockées dans la mémoire interne de 32 Go.

MODE D'EMPLOI Luchs-1 LIEMKE

COLOR MODE (MODO DE COLOR) 51

INPUT MODE (MODO DE ENTRADA) 51

Conformément à notre volonté de toujours vous offrir des optiques d'imagerie thermique de pointe sur le plan technique et qualitatif, vous trouverez dans notre nouvelle gamme des produits dotés d'une technologie des plus avancées et de paramètres de performance exceptionnels.

Avec notre engagement du service après-vente de vous retourner vos optiques en cas d'expédition dans les dix jours ouvrables, ainsi qu'une garantie sur nos produits allant jusqu'à trois ans, nous vous remercions de votre confiance et vous souhaitons une bonne saison de chasse !

Votre équipe LIEMKE !

SOMMAIRE

F

R

1. CARACTÉRISTIQUES TECHNIQUES 62

2. CONSIGNES DE SÉCURITÉ 63

3. CONTENU DE LA LIVRAISON 64

4. PIÈCES DÉTACHÉES ET ÉLÉMENTS DE COMMANDE 64

5. UTILISATION DE BASE 65

6. MODES D'ENTRÉE 68

MODE STANDARD 68

MODE DE BASE 68

MODE PERSONNALISÉ 69

1. FONCTION ZOOM 2X INSTANTANÉ 69

2. FONCTIONS DU MENU 70

LUMINOSITÉ 70

MODE IMAGE 70

MODE DE COULEUR 70

MODE D'ENTRÉE 71

MODE ÉTALONNAGE 72

WI-FI 73

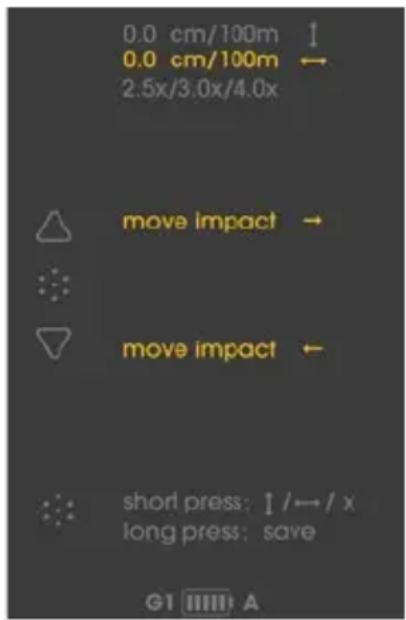

ALIGNEMENT DE VISÉE 73

PARAMÈTRES AVANCÉS 75

1. ENREGISTREMENT DES PHOTOS ET DES VIDÉOS 76

2. MÉMOIRE INTERNE 76

3. CONNEXION WI-FI 77

4. CHARGE ET AVERTISSEMENT DE BATTERIE FAIBLE 77

5. ENTRETIEN 77

6. DÉPANNAGE 78

LUCHS-1 · Mode d'emploi 09 / 2021

60

61

1. CARACTÉRISTIQUES TECHNIQUES*

MODÈLE	LUCHS-1
Détecteur et optique
Résolution et type	Microbolomètre640x512 VOx non refroidi
Pitch 12 μm
Champ de vision par pixel	0,34 mrad
Portée de détection	1750 m
Gamme spectrale 8-14 μm
Taux de rafraîchissement	50 Hz
Température équivalente de bruit différentielle	50 mK
Lentille d'objectif 35mm/F1.0
Champ de vision	22x17,6 m/100 m - 12.5°x10.0°
Grossissement optique	1x
Zone proche	2 m
Réglage par clic	2,76 cm/100 m / 0,95 MOA
Réglage total	+/- 82,8 cm/100 m / +/- 28 MOA
Écran 1024x768 OLED
Fonctions et média
Zoom numérique	Zoom numérique 2x instantané

MODELE	LUCHS-1
Modes de couleur	White Hot, Black Hot,Extra Dark, Red Hot,Rainbow
Gamme defréquences Wi-Fi	2400 MHz - 2483,5MHz
Puissance detransmission Wi-Fi	≤ 20 dBm
Portée du signalWi-Fi	5 m
Capacité de lamémoire interne	32 GB
Format des fichiersphoto/vidéo	JPG/MP4
Alimentation électrique
Batterie	Batterie lithium-ionrechargeable inté-grée, 4 800 mAh
Alimentationélectrique externe	USB-C
Durée de vie dela batterie	6,5 h à 9 h*
Caractéristiques physiques etenvironnementales
Poids 580 g
Dimensions 161x64x65 mm
Filetagesde l'adaptateurÉtanche à l'eau IP67	M43x0.75
Température defonctionnement /stockage	-20 °C à +50 °C/-40 °C à +60 °C

* en fonction des conditions environnementales, des paramètres et des fonctions média. Le design, le logiciel et les paramètres techniques du produit peuvent être modifiés sans avis préalable.

02. CONSIGNES DE SÉCURITÉ

Il n'est pas recommandé d'utiliser la caméra d'imagerie thermique pendant une longue période dans un environnement ayant des températures élevées. Si la température est trop élevée, la caméra d'imagerie thermique entre dans le mode de protection contre les températures élevées et s'éteint automatiquement.

La température de service recommandée se situe entre -10 ^ et +50 ^ .

Assurez-vous que le couvercle du connecteur USB situé sur le côté de la caméra d'imagerie thermique est bien fermé lorsqu'elle est utilisée dans un environnement humide, par exemple les jours de pluie.

Élimination des déchets d'équipements électriques et électroniques et des batteries

Les déchets d'équipements électriques et électroniques ainsi que les batteries ne doivent pas être jetés avec les ordures ménagères. Veuillez les remettre à votre point de collecte local pour leur recyclage. Les batteries doivent être complètement déchargées au moment de leur élimination.

Marquage CE : Les appareils sont conformes aux directives de l'UE :

Directive CEM 2014/35/UE

Directive RED 2014/53/UE

Directive sur la restriction de certaines substances dangereuses RoHS 2011/65/UE

Pour la déclaration de conformité UE, consultez la page d'accueil du produit sur le site Internet Liemke.

ATTENTION!

L'objectif de l'appareil ne doit pas être dirigé vers des sources d'énergie intensives, telles que les appareils laser et le soleil. Sinon, les composants électroniques de l'appareil risquent d'être endommagés. Les dommages résultant du non-respect des instructions de service ne sont pas couverts par la garantie.

03. CONTENU DE LA LIVRAISON

• Une caméra thermique à clipser LUCHS-1
• Couvercle de protection abattant (monté)
• Protecteur fileté avec œilleton en caoutchouc (monté)
• Câble USB-C
• Chargeur USB
• Adaptateur fileté M43x0,75 à M52x0,75 avec outil pour bague de verrouillage
• Chiffon de nettoyage
• Mode d'emploi

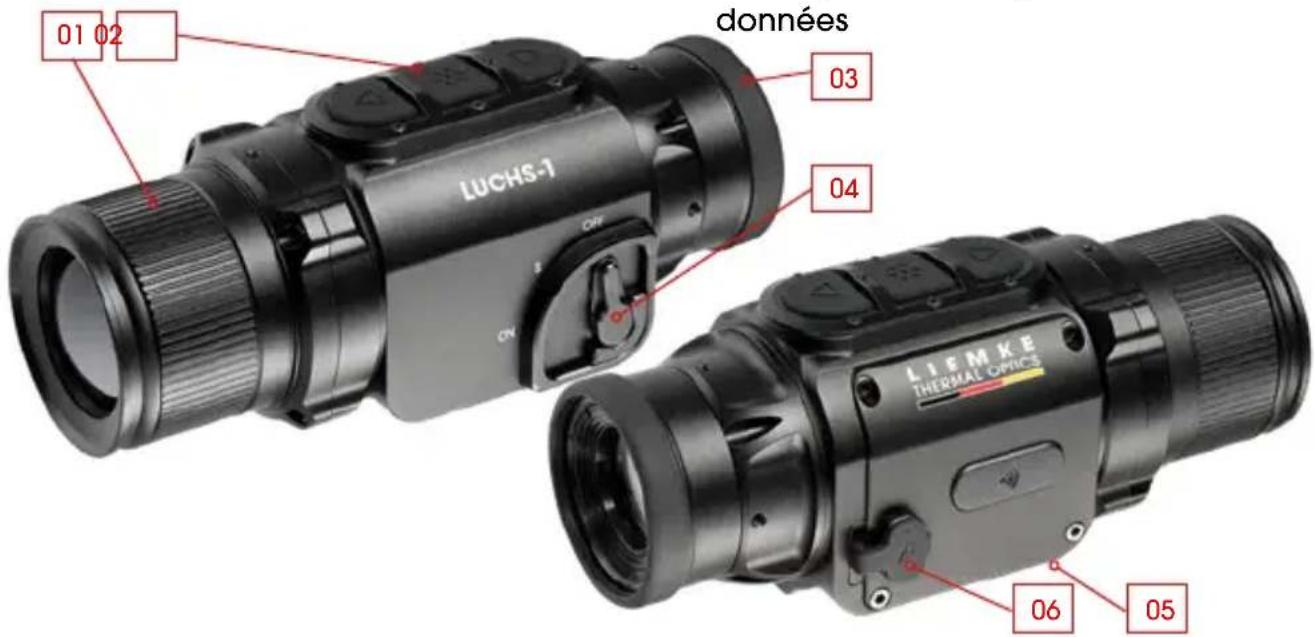

04. PIÈCES DÉTACHÉES ET ÉLÉMENTS DE COMMANDE

1. Lentille d'objectif avec bague de mise au point
2. Panneau de commande avec trois touches (HAUT/MENU/BAS)
3. Collimateur avec bague de protection filetée
4. Commutateur à trois positions (MARCHE/veille/ARRÊT)
5. Interface de montage sur le fond de l'appareil
6. Port USB-C avec couvercle en caout- chouc pour la charge et le transfert de données

données 01 02 LUCHS-7 03 04 LIEMKE THERMAL OFFICE 06 05

05. UTILISATION DE BASE

Avant l'utilisation

Avant de mettre l'appareil en service, nous recommandons d'effectuer un contrôle technique.

Vérifiez l'état extérieur de l'appareil : le boîtier ne doit présenter aucune fissure.
Vérifiez l'état de l'objectif et de l'oculaire : ils doivent être propres et ne présenter aucun dommage.
Vérifiez l'état de la batterie : celle-ci doit être chargée si nécessaire.
Vérifiez le port USB et l'obturateur en caoutchouc : les contacts doivent être propres et ne présenter aucune trace d'oxydation, et l'obturateur doit être fermement mis en place avant l'utilisation afin d'assurer une protection contre l'humidité.

Bague de mise au point de la lentille

Mettez au point la lentille d'objectif pour différentes distances en tournant la bague de mise au point jusqu'à ce que l'image soit nette.

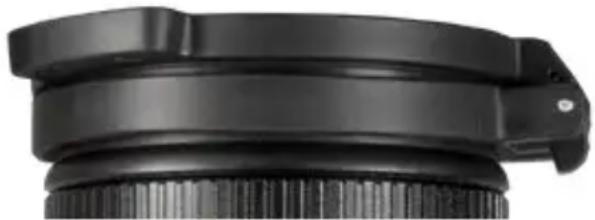

Couvercle de protection abattant

L'appareil est fourni avec un couvercle de protection abattant installé.

Ouvrez le couvercle en appuyant sur les pattes à l'opposé de la charnière.

Le couvercle s'enclenche en position alors que la charnière s'ouvre entièrement et est quasiment alignée avec le boîtier. Le couvercle peut être tourné pour s'ouvrir vers la gauche, vers la droite ou vers le haut. Le couvercle peut être retiré de l'appareil en saisissant le couvercle fermé à l'arrière de la charnière et en le détachant de l'appareil. Il peut être remonté en le poussant sur le bord de finition de l'objectif et en l'enclenchant en position.

Filetages de l'adaptateur et couvercle fileté

À l'arrière de l'appareil se trouvent des filetages (M43x0,75) destinés à la fixation sur un adaptateur à clipser. L'appareil est fourni avec un couvercle de protection fileté doté

d'un œilleton en caoutchouc. Si l'appareil est clipsé, ce couvercle fileté doit être retiré en le dévissant dans le sens anti-horaire.

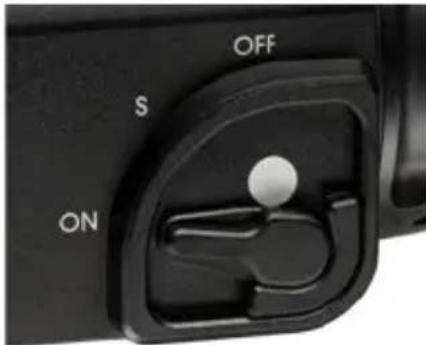

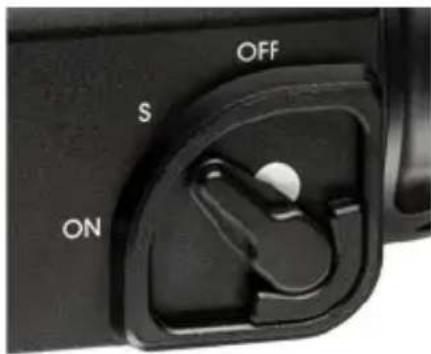

Levier de commutation à trois positions

Déplacez le levier dans la position souhaitée pour les paramètres OFF (ARRÊT), S (veille) et ON (MARCHE).

OFF S ON

OFF S ON

OFF S ON

Le point blanc est partiellement visible en mode veille et est entièrement visible en mode ON, ce qui permet d'identifier facilement l'état de l'appareil dans des conditions de très faible luminosité. Le temps de démarrage pour passer de OFF à ON est de 5 secondes pour l'affichage des images. Il est possible de prendre des photos et d'en-register des vidéos au bout de 20 secondes après le démarrage. La fonction de veille éteint l'écran et interrompt la transmission Wi-Fi (si le Wi-Fi est activé) afin d'économiser

l'énergie de la batterie et de couper l'émission de lumière de l'appareil. Lors du passage de Veille à ON, l'image et la réactivité sont immédiatement disponibles.

Panneau de commande

Un panneau doté de trois grandes touches se trouve en haut de l'appareil. Deux options d'entrée différentes existent pour chaque touche :

Un clic consiste à appuyer sur une touche puis à la relâcher immédiatement. Un appui long consiste à appuyer sur une touche et à la maintenir enfoncée pendant au moins 0,4 seconde.

- De plus, vous pouvez quitter le menu à tout moment en appuyant sur la touche MENU pendant 2 secondes.

Écran par défaut

L'écran standard (si vous ne vous trouvez pas dans le menu) affiche des icônes pour le profil de fusil sélectionné (G1-G3), l'état de charge de la batterie et le mode d'étalonnage (A, M, S). Le symbole Wi-Fi est affiché en haut, au centre de l'image uniquement si le Wi-Fi est activé. Si l'appareil est clipsé, la position des informations affichées à l'écran peut être réglée sur le plus faible grossissement de la lunette de visée. Cela permet de garder les informations visibles mais sur le côté du champ de vision sans bloquer la vue de la cible. Le paramètre d'affichage des icônes peut être modifié dans le sous-menu Alignement de visée et enregistré avec le paramètre d'alignement pour la lunette de visée respective.

Navigation dans le menu

Accédez au menu en effectuant un appui long sur la touche MENU.
Le menu à gauche de l'écran est composé d'icônes de menu. Un texte informatif court est affiché en haut, au centre de l'écran quand un élément de menu est sélectionné.
Accédez à l'élément de menu souhaité à l'aide des touches HAUT et BAS et sélectionnez l'élément de menu souhaité en effectuant un clic sur la touche MENU.

D'autres éléments de sous-menu, s'ils sont disponibles, sont indiqués par des flèches au-dessus et en dessous de l'élément de sous-menu sélectionné et ils peuvent être

sélectionnés avec les touches HAUT et BAS.

Choisissez une fonction de menu ou de sous-menu en cliquant sur la touche MENU.
Enregistrez et revenez à l'élément de menu précédent en effectuant un appui long sur la touche MENU.
Pour quitter complètement le menu où que vous vous trouviez dans le menu, appuyez sur la touche MENU et maintenez-la enfoncée pendant 2 secondes.

06. MODES D'ENTRÉE

La LUCHS -1 dispose de trois modes d'entrée différents ayant des fonctions spécifiques directement accessibles par un clic ou un appui long sur les touches. Les modes d'entrée peuvent être modifiés dans l'élément de menu « Mode d'entrée ».

Mode Standard

Le mode Standard est le mode par défaut adapté à la plupart des cas d'utilisation. Le mode Luminosité et Image ainsi que les fonctions d'enregistrement des photos et des vidéos sont directement accessibles via le panneau de commande. Pour accéder au menu, effectuez

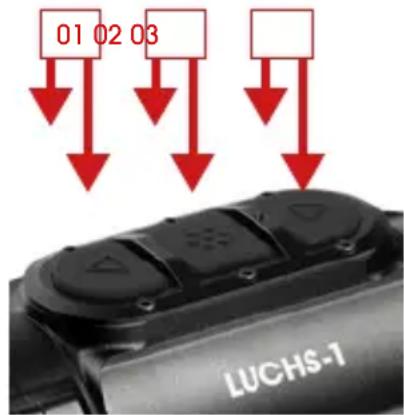

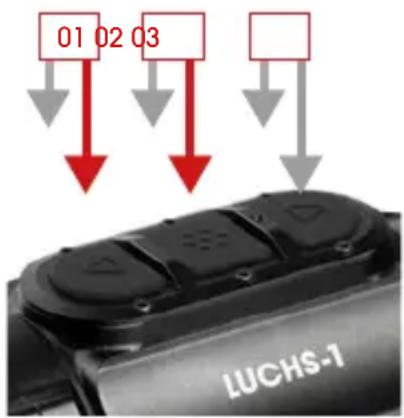

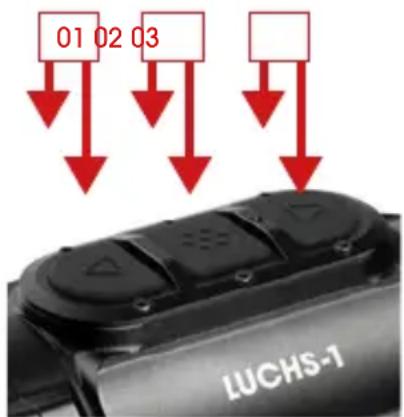

01 02 03 LUCHS-1

(01)

clic : Luminosité

appui long : Étalonnage

(02)

clic : Mode Image

appui long : Menu

(03)

clic : Prendre une photo

appui long : Démarrer/Arrêter la vidéo

toujours un appui long sur la touche MENU ; pour réaliser un étalonnage manuel, effectuez toujours un appui long sur la touche HAUT.

Mode de base

Le Mode de base est une interface d'entrée simplifiée pour les utilisateurs qui ne souhaitent pas modifier fréquemment leurs paramètres, par exemple ceux qui chassent uniquement la nuit et avec un ensemble fixe de paramètres préférés. Pour accéder au menu, effectuez un appui long sur la touche MENU ; pour réaliser un étalonnage manuel, effectuez un appui long sur la touche HAUT. Aucune autre fonction n'est disponible via le panneau de commande. Les fonctions d'enregistrement des photos

et des vidéos sont désactivées. Des modifications des paramètres tels que la luminosité et le mode de couleur peuvent être effectuées en accédant au menu.

Le Mode de base offre une protection maximale contre les modifications involontaires des paramètres et réduit la consommation de la batterie en désactivant les fonctions média,

01 02 03 LUCHS-1

(01)
appui long : Étalonnage
(02)
appui long : Menu
(03)

fournissant jusqu'à 9 heures de fonctionnement sur une seule charge de batterie.

Mode Personnalisé

Le mode Personnalisé permet à l'utilisateur de personnaliser les fonctions du panneau de commande selon ses préférences d'utilisation. Les fonctions qui sont souvent utilisées sont directement accessibles via le panneau de commande

01 02 03 LUCHS-1

(01)
clic : Luminosité / Mode de couleur / Mode Image / aucun
appui long : Étalonnage
(02)
clic : Luminosité / Mode de couleur / Mode Image / aucun
appui long : Menu
(03)
clic : Prendre une photo / aucun
appui long : Démarrer/Arrêter la vidéo / aucun

et les fonctions qui ne sont pas utilisées régulièrement peuvent être désactivées pour éviter toute activation accidentelle. Pour savoir comment attribuer des fonctions aux touches, consultez « Mode d'entrée » dans la section Menu du présent mode d'emploi.

07. FONCTION ZOOM 2X INSTANTANÉ

Appuyez simultanément sur les touches HAUT et BAS pour activer la fonction Zoom 2x instantané. Le Zoom 2x n'est actif que tant que les touches sont enfoncées. Quand les touches sont relâchées, le grossissement revient automatiquement au Zoom 1x par défaut.

LUCHS-1 · Mode d'emploi 09 / 2021

Important : Cette fonction est destinée à l'identification des cibles. Le fait de tirer avec la fonction de zoom activée peut changer le point d'impact. Un avertissement est affiché sur l'écran quand la fonction de zoom est activée.

08. FONCTIONS DU MENU

Luminosité

Quand elle est modifiée via le panneau de commande, la luminosité effectue un cycle de 1 à 10 puis revient à 1. Quand elle est modifiée via l'élément de menu Luminosité, la luminosité peut être augmentée ou diminuée à l'aide des touches HAUT et BAS et elle s'arrête à 1 et 10 respectivement. De cette manière, la luminosité peut être délibérément augmentée ou diminuée, ce qui est particulièrement utile dans l'obscurité quand vous voulez choisir un réglage de luminosité inférieur sans devoir parcourir les réglages de luminosité plus élevés. La luminosité est le premier élément de menu, c'est pourquoi elle est rapidement accessible quand les touches personnalisables dans le mode Personnalisé sont utilisées pour d'autres fonctions.

Mode Image

Sélectionnez Soleil ou Pluie.
Choisissez un mode en fonction des caractéristiques de la scène et de vos préférences.

Le mode Soleil affiche une image lisse et naturelle pour les scènes ayant un bon contraste intrinsèque, par exemple les journées ensoleillées ou les nuits après une journée ensoleillée quand les objets du paysage présentent des niveaux de température différents. Il est également utile pour voir les détails fins dans la cible chaude.

Le mode Pluie améliore le contraste et rend les fines structures visibles dans les scènes ayant un faible contraste intrinsèque. Il est particulièrement utile pour montrer les détails du paysage lorsque le temps est pluvieux ou couvert.

Mode de couleur

Parcourez les modes de couleur activés. Les modes de couleur peuvent être désactivés de manière sélective dans le sous-menu Paramètres avancés « Mode de couleur

actif/inactif ». Les modes de couleur désactivés ne sont pas affichés dans ce menu, c'est pourquoi vous ne parcourez que les modes que vous trouvez utiles. Les modes de couleur disponibles sont :

• WH - White Hot : Pour une identification précise, idéal pour une utilisation nocturne en raison de l'arrière-plan plus sombre
• BH - Black Hot : Offre une impression visuelle plus réaliste avec une cible sombre sur un arrière-plan plus lumineux
• ED - Extra Dark : Basé sur le mode White Hot avec une luminosité globale plus faible et une teinte chaude, idéal pour protéger la capacité naturelle de vision nocturne des yeux
• RH - Red Hot : Pour une détection rapide des sources de chaleur
• RB - Rainbow : Pour montrer les petites différences de température
  Les descriptions des cas d'utilisation ne sont fournies qu'à titre indicatif, l'utilisation des modes de couleur est surtout une question de préférences personnelles.

Mode d'entrée

Le mode d'entrée vous permet de sélectionner quelles fonctions sont commandées directement par un clic ou un appui long sur la touche, afin de ne pas avoir à accéder au menu pour les modifier. Consultez le chapitre 05. pour obtenir des informations sur les modes d'entrée Standard et de base.

Configuration de la touche Mode Personnalisé

En mode Personnalisé, les fonctions des touches peuvent être configurées selon les préférences de l'utilisateur.

Pour attribuer des fonctions aux touches dans le sous-menu « Personnalisé », effec-

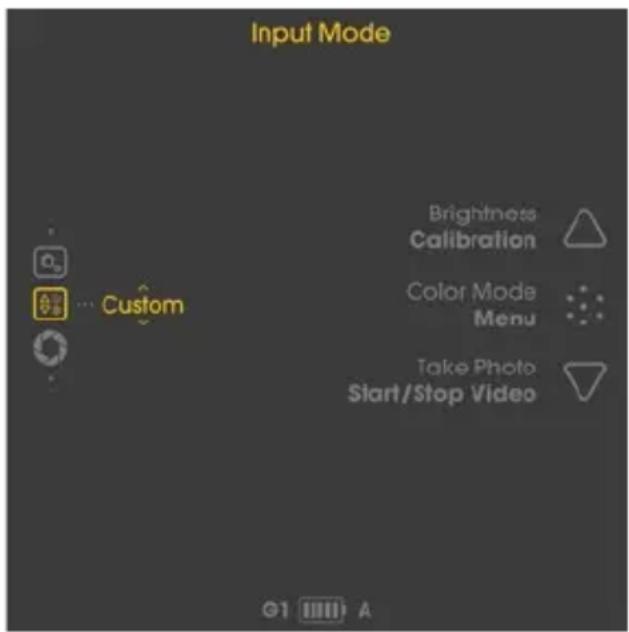

Input Mode Brightness Calibration Color Mode Menu Take Photo Start/Stop Video G1 A

tuez un clic court sur la touche MENU pour basculer entre les fonctions d'entrée. Les fonctions accessibles par un clic se trouvent en haut, celles accessibles par un appui long se trouvent en bas pour chaque touche.

Changez les fonctions d'entrée à l'aide des touches HAUT et BAS.
Passez à la fonction de la touche suivante en effectuant un clic sur la touche MENU.
Effectuez un appui long sur la touche MENU pour enregistrer les paramètres et revenir au sous-menu Mode d'entrée.

Les options de configuration sont :

HAUT (clic) : Luminosité / Mode de couleur / Mode Image / aucun HAUT (appui long) : Étalonnage

MENU (clic) : Luminosité / Mode de couleur / Mode Image / aucun MENU (appui long) : Accéder au Menu

BAS (clic) : Prendre une photo / aucun BAS (appui long) : Démarrer/Arrêter la vidéo / aucun

Mode Étalonnage

Dans cet élément de menu, vous pouvez choisir le mode d'étalonnage.

• A - Étalonnage automatique toutes les 2 minutes
- M - Étalonnage manuel déclenché par l'utilisateur avec un appui long sur la touche HAUT.
- S – Étalonnage sans obturateur déclenché par l'utilisateur avec un appui long sur la touche HAUT.

Pendant l'utilisation, la qualité de l'image se détériore progressivement en raison de la modification de la température de fond du capteur. Cet effet est compensé par l'étalonnage régulier du capteur. L'étalonnage est réalisé en activant un obturateur interne et en effectuant l'égalisation de la sortie du capteur. L'obturateur produit un bruit très faible de déclic et l'image se fige pendant 0,5 s au cours de l'étalonnage. Lors du démarrage de l'appareil, des étalonnages automatiques sont réalisés dans les premières secondes, quel que soit le mode d'étalonnage.

En mode M, vous pouvez choisir le moment auquel l'image se fige brièvement, ce qui est particulièrement pratique quand l'appareil est clipsé pour viser afin de garantir que

le gel de l'image ne se produise pas au moment où vous voulez viser. Réalisez un étalonnage manuel quand vous observez une détérioration de la qualité de l'image comme une granularité ou des bandes.

Le mode S est déclenché par l'utilisateur comme le mode M, mais il n'utilise pas l'obturateur interne pour un fonctionnement complètement silencieux.

Important : Fermez le capuchon de l'objectif pendant l'étalonnage.

Wi-Fi

Activez/désactivez la connexion Wi-Fi.

Un symbole Wi-Fi est affiché en haut, au centre de l'écran uniquement si le Wi-Fi est activé. Pour plus d'informations sur l'application et pour savoir comment connecter la LUCHS -1 à votre appareil mobile, visitez le site : https://liemke.shop/m

La LUCHS -1 est réglée en usine afin que vous disposiez de la même ligne de visée avec l'appareil clipsé qu'avec votre lunette de visée. Cela signifie qu'en général, le point d'impact de votre fusil avec la LUCHS -1 clipsée est très proche du point d'impact avec uniquement la lunette de visée. Cependant, comme la fixation d'un appareil supplémentaire sur la lunette de visée peut altérer les vibrations du fusil et de la lunette de visée pendant le tir, le point d'impact peut changer avec un appareil clipsé. Ce changement potentiel du point d'impact peut être corrigé dans le sous-menu Alignement de visée.

Alignement de la LUCHS -1 avec votre fusil

Assurez-vous que la lunette de visée est correctement réglée en visant un groupe à votre distance de visée sans la LUCHS -1 clipsée 72
Fixez la LUCHS -1 sur un adaptateur en suivant les instructions du fabricant de l'adaptateur et la monter sur la lunette de visée 73

Accédez au sous-menu Alignement de visée

Trois profils d'alignement sont disponibles afin de pouvoir utiliser la LUCHS -1 pour trois lu-nettes de visée distinctes avec les profils d'alignement respectifs.

Basculez entre les profils G1, G2, G3 à l'aide des touches HAUT et BAS.
Sélectionnez le profil que vous souhaitez utiliser en cliquant sur la touche MENU.

Important : Assurez-vous que la dérive/l'élévation sont toutes deux réglées sur zéro avant de tirer. Si un grand nombre de réglages est entré, vous risquez de louper complètement votre cible.

Visez un groupe à votre distance de visée à travers la LUCHS -1.
Mesurez la déviation entre le point de visée et le point d'impact (centre du groupe).

Dans le menu Alignement de visée, vous pouvez ajuster le point d'impact pour l'élévation et la dérive et régler le grossissement minimum de la lunette de visée en suivant les indications à l'écran

Basculez entre les paramètres d'ajustement vertical/ajustement horizontal/affichage des icônes en cliquant sur la touche Menu.

Un pas de réglage correspond à 2,76 cm/100 m. Le réglage à partir du centre est affiché à l'écran. Le signe « + » indique une correction du point d'impact vers le haut et vers la droite, le signe « - » indique une correction du point d'impact vers le bas et vers la gauche.

Dans ce sous-menu, vous pouvez également ajuster le paramètre d'affichage des icônes pour le grossissement minimum de votre lunette de visée. Vous pouvez choisir entre 2,5x, 3,0x et 4,0x. Ce paramètre permet aux éléments de menu d'être affichés afin qu'ils soient visibles mais sur le côté du champ de vision pour les lunettes de visée typiques de ces grossissements. Ces valeurs de grossissement ne sont fournies qu'à titre indicatif, choisissez le réglage qui correspond le mieux au champ de vision de votre lunette de visée au grossissement que vous préférez.

Effectuez un appui long sur la touche MENU pour enregistrer et revenir au menu précédent.

Important : N'oubliez pas quel profil est utilisé pour chaque lunette de visée. Le profil sélectionné est affiché à tout moment en bas à gauche de l'écran par défaut.

Important : Après la procédure d'alignement, confirmez votre résultat en visant un groupe avec au moins trois tirs.

Paramètres avancés

1. Mode de couleur actif/inactif

Les modes de couleur peuvent être désactivés de manière sélective dans ce sous-menu.

Choisissez un mode de couleur en basculant avec les touches HAUT et BAS et cochez-le/décochez-le en cliquant sur la touche MENU.
Effectuez un appui long sur la touche MENU pour enregistrer vos paramètres et revenir au menu.

Les modes de couleur désactivés ne sont pas affichés dans le sous-menu Mode de couleur ou quand vous basculez entre eux à l'aide d'une touche, c'est pourquoi vous parcourez simplement les modes que vous trouvez utiles.

2. Langue DE EN

Basculez entre la langue de menu Anglais ou Allemand

3. Correction des pixels défectueux

Si pendant l'utilisation, des pixels sont constamment clairs (« pixels chauds ») et ne disparaissent pas après l'utilisation de la fonction d'étalonnage, vous pouvez corriger ces pixels en exécutant la fonction de correction des pixels défectueux.

Attention : Fermez le capuchon de l'objectif avant d'effectuer cette opération.

Confirmez (Y) en cliquant sur la touche MENU.

Un compte à rebours s'affiche puis une coche verte apparaît pour confirmer une correction réussie des pixels défectueux.

4. Restaurez les paramètres d'usine

Confirmez (Y) en cliquant sur la touche MENU pour réinitialiser l'appareil aux paramètres par défaut.

Attention : Les profils d'alignement de visée G1-G3 seront supprimés. Notez les paramètres de réglage avant de restaurer les paramètres d'usine si vous souhaitez les réutiliser.

5. Informations relatives à l'appareil

Permet d'afficher le numéro de série de l'appareil et les informations concernant la version du micrologiciel installée.

09. ENREGISTREMENT DES PHOTOS ET DES VIDÉOS

Cliquez sur la touche BAS pour prendre une photo.

Un symbole apparaît brièvement à l'écran, indiquant l'enregistrement réussi de l'image.

Effectuez un appui long sur la touche BAS pour commencer l'enregistrement d'une vidéo.

Un symbole d'enregistrement accompagné de la durée d'enregistrement s'affiche à l'écran pendant que l'appareil enregistre.

Effectuez à nouveau un appui long sur la touche BAS pour arrêter l'enregistrement. La prise de photos est désactivée pendant l'enregistrement d'une vidéo.

Remarque : En Mode de base, l'enregistrement de photos et de vidéos est désactivé. En Mode Personnalisé, les fonctions d'enregistrement des photos et des vidéos peuvent être activées ou désactivées en fonction des réglages dans le menu Personnalisé du Mode d'entrée.

Remarque : Il est possible de prendre des photos et d'enregistrer des vidéos seulement au bout de 20 secondes après le démarrage de l'appareil.

10. MÉMOIRE INTERNE

La LUCHS -1 dispose d'une mémoire interne intégrée de 32 Go et elle peut être connectée à un ordinateur en tant que périphérique de stockage de masse. Connectez l'appareil à votre ordinateur à l'aide du câbles USB-C fourni. L'appareil s'affiche comme un périphérique de stockage de masse et autorise l'accès aux fichiers photo et vidéo stockés.

11. CONNEXION WI-FI

Pour établir une connexion Wi-Fi avec votre smartphone ou votre tablette, activez le Wi-Fi dans le menu. Le symbole Wi-Fi est affiché en haut, au centre de l'écran si le Wi-Fi est activé.

Remarque : Il est possible de démarrer le Wi-Fi seulement au bout de 30 secondes après le démarrage de l'appareil.

La LUCHS -1 s'affiche sur la liste des réseaux Wi-Fi sur votre appareil mobile en tant que « LUCHS_XXXXXX ». Le mot de passe par défaut pour la connexion avec le Wi-Fi de la LUCHS -1 est « 12345678 ».

Consultez le site www.liemke.com/APP pour obtenir des informations sur l'application Liemke.

12. CHARGE ET AVERTISSEMENT DE BATTERIE FAIBLE

Utilisez le câble USB-C et le chargeur fournis pour charger l'appareil. Pendant la charge, un témoin LED rouge est visible entre les touches MENU et BAS. Quand la charge est terminée, le témoin lumineux passe du rouge au vert. Débranchez l'appareil une fois que la charge est terminée. Le symbole de batterie en bas de l'écran indique l'état de charge, de batterie pleine (cinq barres) à batterie presque vide (rouge avec une barre).

13. ENTRETIEN

Les travaux d'entretien doivent être effectués au moins deux fois par an et comprennent les travaux suivants :

Essuyez les surfaces extérieures avec un chiffon en coton pour garder les parties métalliques et plastiques exemptes de poussière et de saleté.
Nettoyez les contacts de l'appareil avec de l'isopropanol si nécessaire.
Vérifiez les surfaces en verre de l'oculaire et de l'objectif. Si nécessaire, enlevez la poussière et le sable des lentilles (de préférence sans toucher les surfaces en verre).

14. DÉPANNAGE

La présente vue d'ensemble répertorie tous les problèmes que vous pouvez rencontrer en utilisant l'appareil.

Effectuez toutes les vérifications recommandées comme décrit dans le tableau.
Si une erreur ne figurant pas dans le tableau se produit ou si vous ne pouvez pas corriger une erreur vous-même, veuillez contacter Liemke Service. Vous trouverez ici les coordonnées de contact :

https://liemke.shop/de/Reparatur-und-Service/

Dysfonctionnement Cause possible Correction
La caméra d'imagerie thermique ne peut pas être mise en marche. Pendant le processus de démarrage, la LUCHS -1 s'éteint après l'affichage du logo de démarrage.	Les batteries sont trop faibles.	Chargez la batterie interne pendant une demi-heure avant de rallumer l'appareil. Après une charge initiale, l'appareil peut être allumé pendant la charge, par exemple avec un Power Bank.
Ne peut pas être exploitée à partir d'une source d'énergie externe.	Le câble USB est endommagé.	Remplacez le câble USB.
L'image est floue, avec des lignes verticales fines ou des ombres.	Étalonnage nécessaire.	Procédez à l'étalonnage de l'image.
Après l'étalonnage, une « image fantôme » est superposée sur la scène.	Le mode d'étalonnage S a été sélectionné et le capuchon de l'objectif n'était pas fermé pendant l'étalonnage.	Effectuez un autre étalonnage avec le capuchon de l'objectif fermé.
Faible qualité d'image/portée de détection réduite.	Ces problèmes peuvent survenir lors de conditions météorologiques défavorables (forte humidité, chute de neige, pluie, brouillard, etc.).Pendant de longues périodes de conditions météorologiques constantes sans ensoleillement, et en particulier par temps pluvieux, les objets observés se refroidissent à peu près à la même température, de sorte que la variation de température est considérablement réduite et la qualité de l'image est donc altérée. Cette propriété est due à la physique et ne constitue pas un défaut de la caméra d'imagerie thermique.
Impossible de prendre des photos ou d'enregistrer des vidéos.	Il ne s'est pas écoulé 20 secondes après le démarrage.	Patientez 20 secondes après le démarrage de l'appareil avant de prendre des photos ou d'enregistrer des vidéos.
Impossible d'activer le Wi-Fi dans le menu.	Il ne s'est pas écoulé 30 secondes après le démarrage.	Patientez 30 secondes après le démarrage de l'appareil avant d'activer le Wi-Fi.
La position du point d'impact n'est pas constante.	L'adaptateur fileté n'est pas serré ou la force de serrage de l'adaptateur n'est pas correctement ajustée.	Assurez-vous que l'adaptateur fileté et l'adaptateur de fixation sont fermement fixés et serrés et ne présentent aucun jeu.
	L'ajustement de la parallaxe sur la lunette de visée est réglé sur la zone proche.	Réglez l'ajustement de la parallaxe sur 100 m.
	Distance minimale de montage non respectée.	Vérifiez que la distance entre la base de la LUCHS -1 et le canon du fusil est d'au moins 10 mm.

IL FASCINO DELLA VISIONE TERMICA

LIEMKE · LUCHS-1 · Mode d'emploi · Version : 09/2021

Veuillez respecter les conditions légales d'achat et d'utilisation des optiques d'imagerie thermique dans votre pays ou état. Nous nous réservons le droit d'apporter des modifications à la conception, à l'exécution technique, à l'étendue de la livraison et aux prix. Pour la dernière version de ce mode d'emploi visite: https://liemke.com/medien

[phone]

[e-mail]
