Keiler-18 Pro - Jumelles LIEMKE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Keiler-18 Pro LIEMKE au format PDF.
| Marque | Liemke |
| Modèle | Keiler-18 Pro |
| Type de produit | Jumelles d'imagerie thermique |
| Résolution du détecteur | 384 x 288 px |
| Taille des pixels | 17 µm |
| NETD (sensibilité thermique) | ≤ 50 mK |
| Fréquence de balayage | 50 Hz |
| Lentille d'objectif | 19 mm |
| Champ de vision | 19,5° x 14,7° |
| Affichage | 720 x 540 px |
| Zoom numérique | 2x, 4x |
| Autonomie maximale | 15 heures |
| Poids | < 320 g |
| Dimensions (L x l x H) | 160 x 62 x 62 mm |
| Portée de détection (cible 1,7 m x 0,5 m, P=99%) | 696 m |
| Alimentation | Batterie interne rechargeable, 5 V via micro-USB |
| Modes d'image | White Hot, Black Hot, Red Hot, fausses couleurs, Target Highlight |
| Étalonnage du capteur | Automatique (obturateur interne) ou manuel (silencieux) |
| Sortie vidéo | Analogique via USB |
| Lampe LED | Intégrée, activable lorsque l'appareil est éteint |
| Température de fonctionnement | -10°C à +50°C |
| Garantie | Jusqu'à 3 ans |
FOIRE AUX QUESTIONS - Keiler-18 Pro LIEMKE
Questions des utilisateurs sur Keiler-18 Pro LIEMKE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jumelles au format PDF gratuitement ! Retrouvez votre notice Keiler-18 Pro - LIEMKE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Keiler-18 Pro de la marque LIEMKE.
MODE D'EMPLOI Keiler-18 Pro LIEMKE
Conformément à notre volonté de toujours vous offrir des optiques d'imagerie thermique de pointe sur le plan technique et qualitatif, vous trouvez dans notre nouvelle gamme des produits dotés d'une technologie des plus avances et de paramétres de performance exceptionnels.
Avec notre engagement du service après-vente de vous returner vos optiques en cas d'expédition dans les dix jours ouvrables, ainsi qu'une garantie sur nos produits allant jusqu'à trois ans, nous vous remercions de votre confiance et vous souhai-tons une bonne salson de chasse !
Votre équipe LIEMKE!

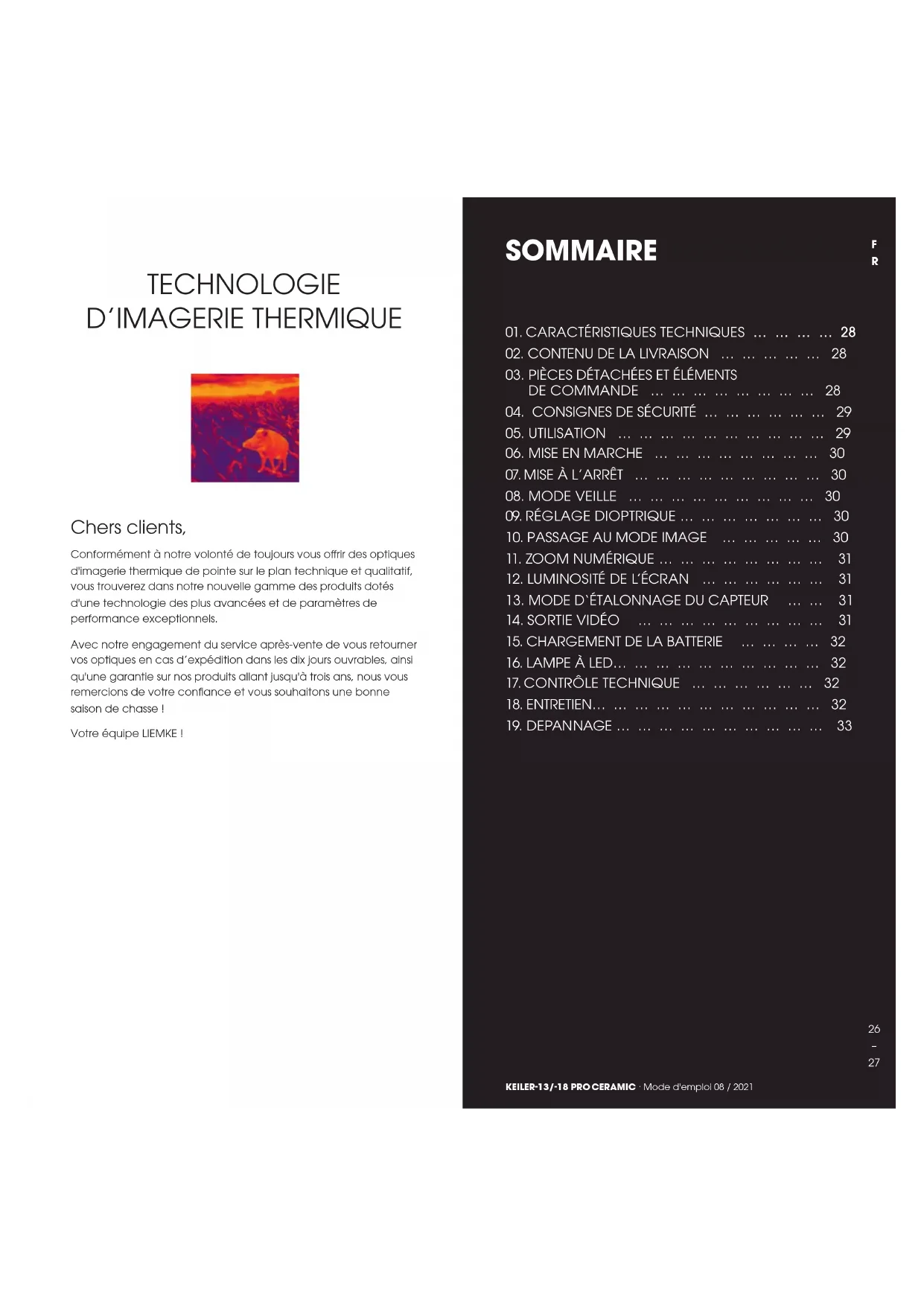

SOMMAIRE
01.CARACTERISTIQUES TECHNIQUES 28
02.CONTENU DE LA LIVRAISON 28
03.PIcEsDETACHESETELEMENTS DECOMMANDE 28
04. CONSIGNES DE SECURITE 29
05. UTILISATION 29
06.MISE EN MARCHE 30
07.MISEA L'ARRET 30
08.MODEVEILLE 30
09. RÉGLAGE DIOPTRIQUE 30
10.PASSAGEAU MODEIMAGE 30
11.ZOOM NUMERIQUE 31
12. LUMINOSITE DE L'ECRAN 31
13. MODE D'ETALONNAGE DU CAPTEUR 31
14.SORTIEVIDEO 31
15.CHARGEMENT DE LA BATTERIE 32
16.LAMPE A LED. 32
17.CONTROLE TECHNIQUE 32
18. ENTRETIEN 32
19. DEPANNAGE 33
01. CARACTERISTIQUES TECHNIQUES*
| MODELE | Keiler-13 Pro Ceramic | Keiler-18 Pro Ceramic |
| Résolution du détecteur 240x180 px | 384x288 px | |
| Taille des pixels 17 µm | ||
| NETD ≤50 mk | ||
| Fréquence de balayage 50 Hz | ||
| Lentille d'objetif 13 mm 19 mm | ||
| Champ de vision 17.8x13.4x19.5x14.7° | ||
| Affiche 720x540 | ||
| Zoom numérique | 2x | 2x, 4x |
| Durée de vle max. des piles** | 15 h | |
| Poids | <320 g | |
| Dimension | 160x62x62 mm | |
| Portée de détection, m(Cible: 1,7mx0,5m, P (n) = 99%) | 476 | 696 |
- Sous réserves de modifications visant à améliorer les paramétres techniques de l'appareil.
La durée de fonctionnement réelle dépend de la température de la batterie et de l'intensité d'utilisation de la fonction WIF et de l'enregistreur video intégré.
02. CONTENU DE LA LIVRAISON
1x dispositif d'imagerie thermique
1x Adaptateur secteur
1xCable micro-USB
1x Cable video
1xSac
1x Mode d'emploi

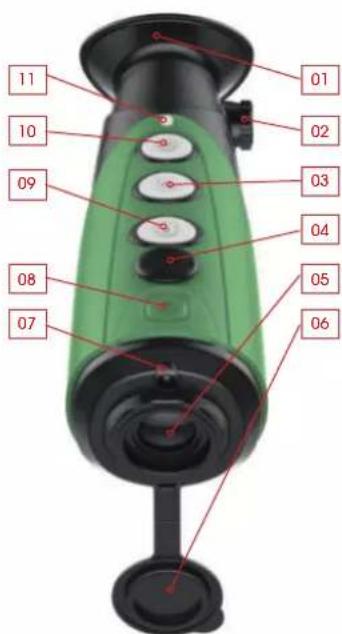

03. PIECES DETACHÉES ET ÉLÉMENTS DE COMMANDE
- Cilleton
- Reglage dioptrique
- Touche Zoom
04.Port mini-USB
05.Objectif
06.Capuchon de I'objectif - Lampe à LED
- Touche Marche / Arret
- Touche Mode image
- Touche de luminosité
- Affichage LED
04. CONSIGNES DE SECURITE
La tension de charge nominale du present produit est de 5V.
Veulliz recharger à temps lorsque la puissance est falible pour éviter une perte de la durée de vie due à une décharge profonde de la batterie.
Il n'est pas recommandé d'utiliser laamera d'Imagerie thermique pendant une longue période dans un environnement ayant des températures élevées. Si la temperature est trop haute, laamera d'imagerie thermique entre dans le statut de protection contre les températures élevées et s'éteint automatiquement. La temperature de service recommandée se situe entre -10^ et +50^ .
Assurez-vous que le couvercle du connecteur USB sitié sous la camera thermique est bien fermé lorsqu'il est utilisé dans un environnement humide, par exemple les jours de pluie.
N'exposez enaucun cas (ni en marche ni en arrêt) la lentille de la camera thermique directement a des sources de rayonnement de haute intensité ( comme le soleil, le laser, etc.) pour éviter des dommages irreversibles au niveau de l'appareil.
SI l'appareil n'est pas utilisé sur une période plus longue, il doit être rechargé au moins tous les 2 mois pendant le stockage et stocké dans un environnement sec et ventilé.
L'appareil ne doit pas etre recharge dans un environnement ayant une tempereature supérieure a 40^
Élimination des déchets d'équipements électriques et électroniques et des piles
Les equipments electriques et electroniques ainsi que les ples ne doivent pas etre jefes avec les ordures menagere. Veuliez les remetre a voire point de collecte local pour leur recyclage. Les ples doit etre complètement dechargees ou moment de leur elimination.
Marquage CE
Les appareils sont conformes aux directives de I'UE:
Directive CEM 2014/35/UE
Directive sur la restriction de certains substances dangereuses RoHS 2011/65/EU
05. UTILISATION
ATTENTION!
L'objectif de l'appareil ne doit pas etre dirigé vers des sources d'énergie intensives, telles que les appareils laser et le soleil. Sinon, il y a le risque que les composants électroniques de l'appareil soient endomagés. Les dommages résultat du non-respect des instructions de service ne sont pas couverts par la garanie.
06. MISE EN MARCHE
Mettre l'appareil en marche en maintainant la touche Marche/ Arrêt enforcée pour 3 secondes.
L'écran d'accueil apparait et après quelques secondes, l'image infrarouge s'affiche. Levoyant à LED s'allume en vert en permanence.
07. MISE À L'ARRÉT
Mettre l'appareil à l'arrêt en appuyant longtemps sur la touche Marche/Arrêt.
08. MODE VEILLE
Pour augmenter la durée de vile de la batterle, l'appareil peut être mis en mode veille.
Lorsque l'appareil est allumé, appuyer brivement sur la touche Marche/Arrêt pour acceder au mode veille.
L'affichage LED clignote en vert toutes les 3 secondes.
Appuyer à nouveau brievement sur la touche Marche/Arrêt pour sortir l'appareil du mode veille.
La réactivation de l'apparell survient immédiatement, Il n'y aaucun temps d'attente comme lors de la mise en marche de l'apparell après qu'il a été complètement mis à l'arrêt.
09. RÉGLAGE DIOPTRIQUE
Avec le réglage dioptrique, l'oculaire de l'appareil est ajusté à la vision individuelle de l'utilisateur.
Fermer le capuchon de l'objet et tourner le réglage de la dioptrie dans le sens horaire ou anti-horaire jusqu'à ce que vous puissiez voir clairément les symboles sur l'écran.
Appuyer briefvement sur la touche de mode Image pour bas-culer entre les modes White Hot, Black Hot, Red Hot, couleurs fausses et Target Highlight.
01.02.03.04.05
- White Hot - idéal pour une réponse précise
- Black Hot - idéal pour trouver rapidement
- Red Hot - pour détector rapidement les sources de chaleur
- Couleurs fausses - pour la détction à courte distance, par exemple les Ponts thermiques
- Target Highlight - réduit la luminosité globale et donc l'effet éblouissant
11. ZOOM NUMÉRIQUE
Appuyer brievement sur la touche de zoom pour agrandir l'imagde 1x a 2x,4x (Keller-18 Pro Ceramic) ou de 1x a 2x (Keiler-13 Pro Ceramic) et revenir a 1x.
12. LUMINOSITE DE L'ÉCRAN
Changer la luminosite de I'ecran du niveau 1 au niveau 6 et revenir au niveau 1 en appuyant brèvement sur la touche de luminosite.
13. MODE D'ÉTALONNAGE DU CAPTEUR
Appuyer simultanément sur la touche du mode image, de zoom et la touche de luminosité pour passer du mode d'étaconnage manuel au mode automatique.
Le mode selectionné est indiqué par un M ou un A dans le coin inférieur droit de l'écran.
Pendant l'utilisation, l'image se détiériè progrèsivement en raison de la variation de la température de l'arrête-plan du capteur. Ceci doit être compensé par un étaisonnage périodique du capteur.
En mode A, l'étafonnage s'effectue automatiquement via un obturator Interne qu il provoque un léger bruit de clic. L'étafonnage peut également s'effectuer manuellement en appuyant simultanément sur les touches Zoom et Luminosite si l'on constate une qualité d'image dégradée lors de l'utilisation.
Aucun étalonnage automatique n'est effectué en mode M. En appuyant simultanément sur les touches Zoom et Luminositependant la visualisation, on effectue un étalonnage manuel silencieux de l'arrête-plan sans obturator Interne. Lors de I'etalonnage sans obturator Interne, le capuchon de I'objectif doit être fermé. Sinon, une Image de la scène vue lors de I'etalonnage est transférée au capteur. Ceci peut aussi être corrige à I'aide d'un étalonnage correct.
14. SORTIE VIDÉO
Activer la fonction d'enregistrement video analogue par une pression prolongee sur la touche de zoom.
L'icone de sortie video est affichée dans le coin inférieur droit de l'écran. La video analogue peut être émise sur un monitateur externe via l'interface USB.
15. CHARGEMENT DE LA BATTERIE
L'appareil est équipé d'une batterie interne rechargeable, qui se charge via le port mini-USB situé sur la partie supérieure du boîtler. L'indicateur de batterie dans le coin inférieur gauche de l'écran Indique le niveau de charge de la batterie.
Veulillez recharger la batterie au plus tard lorsqu'une charge de batterie faible (icone de batterie rouge) est affichee. Vous pouvez charger la batterie en utilisant l'adaptateur secteur fourni ou un adaptateur secteur portable tel qu'une banque d'alimentation USB. Une banque d'alimentation d'une capacité de 4000 mAh peut doubler la durée d'execution. L'affichage LED s/allume en rouge pendant la charge et passes au vert lorsque la batterie est complètement chargée. L'appareil peut être chargé en cours de fonctionnement, il se charge plusrapidement qu'il n'est nécessaire pour un fonctionnement normal.
16. LAMPE Å LED
Lorsque l'appareil est eteint, une pression sur la touche du mode image active la lampe a LED au-dessus de I'objectif.
Dés que la touche est reliachée, la lampe s'éteint.
17. CONTROLTECHNIQUE
Avant demettre l'appareil en service, nous recommendons d'effectuer un contrôle technique.
Vérifiez l'état extérieur de l'appareil: Le botler ne doit partager qu'une fissure.
Vérifier l' état de l'objectif et de l'oculaire : Il ne doit partager aucune fissure, tache deGRAISE, saleté ou autre dépôt.Vérifier l'état de la batterie : Celle-ci doit être chargée si nécess- saire.
Vérifier tous les contacts électriques : Il ne doit pas y avoir de sels ni de taches d'oxydation.
18. ENTRETIEN
Les travaux d'entretien doivent etre effectués au moins deux fois par an et complrennent les travaux suivants.
Essuyer les surfaces extérieures avec un chiffon en coton pour garder les parties métalliques et plastiques exemples de poussière et de saleté. Pour cela, il est possible d'utiliser de la graille de silicone.
Nettoyer les contacts de l'appareil avec un solvant organique non gras.Vérifier les surfaces en verre de l'oculaire et de l'objet. Si nécessaire, enlever la poussière et le sable des lentilles (de préférence sans toucher les surfaces en verre). Les surfaces extérieures des optiques ne doivent être nettoyées qu'avac des outils spécifique concus à cet effet.
19. DEPANNAGE
Le present tableau repertorie tous les problèmes que vous pouvez rencontres en utilisant l'appareil. Effectuer toutes les ✓ifications et réparations recommendées comme désrit dans le tableau. Si une erreur ne figurant pas dans le tableau survient ou si vous ne pouvez pas la corriger vous-même, l'apparéil doit être remis au centre de service responsable pour réparation.
| Dysfonctionnement Cause possible Correction | ||
| Laamera thermique ne peut pas'être mise en marche. | La batterie est complètement déchargée. | Charger la batterie. |
| Ne peut pas être exploiterée à partir d'une source d'énergie externe. | Le cable USB est endomagé. | Remplacer le cable USB. |
| La source de courant extrema est déchargée | Charger la source de courant extrema (si nécessitaire). | |
| L'Image est floue, avec des lignes verticales et un arrêtre-plan irrégulier. | Étalonnage nécessaire Effectuer l'éthalonnage de l'image comme décrit dans la section 13 « Mode d'éthalonnage au capteur » du précédent mode d'emploi. | |
| L'image est trop souvent. | Le réglage de la luminosite est trop faible. | Réglage de la luminosite de l'écran |
| Des lignes colorées apparaisent sur l'écran ou aucune Image n'est affichée. | L'apparil a été exposé à de l'électricité statiquependant son fonctionnement. | Une fois l'apparil exposé à l'électricité statique, soit l'apparil redémarrent automatiquement, soit il faut l'ételindre et le rallor men manuellement. |
| Faible qualité d'image/ portée de détention réduite. | Ces problèmes peuvent ensuite survenir si l'observation a lieu un jour où les conditions météorologiques sont difficibles (forte humidité, chute de neige, plume, brouillard, etc.). | |
| Lorsqu'elle est utilisée à basse température, la qualité de l'image des environns est moins bonne qu'à des tempêtes supérieures au point de congestion. | À des températures supérieures au point de congestion, les objets observés (environnement et arrêtre-plan) sont différemment chaud en raison de la conductivité thermique, de sorte qu'il en résultat une contraste de temperature élevé. En conséquence, la qualité d'image obtenu par l'apparil est également. | |
| Lorsque les températures extréielles sont basses, les objets observés (arrêtre-plan) se refroid issent généralement à peu près à la même tempête, de sorte que le contraste de temperature est considérationnel récuit et que la qualité de l'image (détails) est donc plus falble. C'est une caractéristique des caméras thermiques. | ||
TECHNIKA TERMOWIZYJNA
Drodzy Kliencil!
Sous réserve de modifications dans la conception et l'exécution.
Aucune garantie pour les erreurs éventuelles.
Veuiliez respecter les conditions légales d'achat et d'utilisation des optiques d'Imagerie thermique dans vos pays ou état.
Nosounservonslerdtapporterdesmodifications àlaconception,alexecutiontechnique,aletenduede la livralson et aux prix.
