Keiler 35 Pro - Jumelles LIEMKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles d'imagerie thermique
Marque	Liemke
Modèle	Keiler 35 Pro
Résolution du détecteur	384×288 px
Taille des pixels	12 μm
NETD	≤50 mk
Fréquence de balayage	50 Hz
Lentille d'objectif	35 mm
Champ de vision	7,5×5,7°
Affichage	1280×960 LCOS
Grossissement	3,5–14,0×
Zoom numérique	2×, 4×
Durée de vie max. des piles	≤7 h
Poids	<450 g
Dimensions	286×65×64 mm
Portée de détection	1750 m
Alimentation	Batterie interne rechargeable, chargement via micro-USB
Fonctions principales	Modes d'image (White Hot, Black Hot, Red Hot, couleurs fausses, Target Highlight), enregistrement photo/vidéo, WiFi, télémètre stadiamétrique, suivi des points chauds, boussole numérique, indicateur d'angle, zoom numérique, PIP
Entretien et nettoyage	Essuyer avec un chiffon en coton, nettoyer les contacts avec solvant organique, utiliser des outils spéciaux pour les surfaces en verre
Sécurité	Ne pas diriger l'objectif vers des sources intenses (laser, soleil) ; température de service : -10 à +50°C ; ne pas charger au-dessus de 40°C
Contenu de la livraison	1x dispositif d'imagerie thermique, câble vidéo, sac, adaptateur secteur, câble micro-USB, mode d'emploi

FOIRE AUX QUESTIONS - Keiler 35 Pro LIEMKE

Comment allumer et éteindre le Keiler 35 Pro ?

Pour allumer, appuyez longuement sur la touche Marche/Arrêt. L'écran d'accueil apparaît, puis l'image infrarouge. Pour éteindre, appuyez longuement sur la même touche : un compte à rebours de 3 à 1 s'affiche, puis l'appareil s'éteint. Relâchez pendant le compte pour annuler.

Comment passer en mode veille ?

Lorsque l'appareil est allumé, appuyez brièvement sur la touche Marche/Arrêt pour entrer en mode veille. La LED clignote en vert toutes les 2 secondes. Appuyez à nouveau brièvement pour le réactiver immédiatement.

Comment régler la dioptrie ?

Fermez le couvercle de l'objectif, puis tournez la bague de réglage dioptrique dans un sens ou l'autre jusqu'à voir clairement les symboles sur l'écran.

Quels modes d'image sont disponibles ?

Appuyez brièvement sur la touche Mode Image pour basculer entre : White Hot, Black Hot, Red Hot, couleurs fausses et Target Highlight. Chaque mode est adapté à des conditions spécifiques.

Comment enregistrer une photo ou une vidéo ?

Pour une photo, appuyez brièvement sur la touche Photo en mode normal. Pour une vidéo, maintenez enfoncée la touche Photo ; la durée s'affiche en haut à droite. Maintenez à nouveau pour arrêter l'enregistrement. Vous pouvez aussi prendre des photos pendant une vidéo en appuyant brièvement.

Comment activer le WiFi et connecter un smartphone ?

Dans le menu principal, activez le WiFi. Le réseau s'appelle 'Keiler_xxxxxx' et le mot de passe est 12345678. Une fois connecté, utilisez l'application Liemke pour contrôler l'appareil (photos, vidéos, etc.).

Quelle est l'autonomie de la batterie ?

L'autonomie maximale est d'environ 7 heures pour le Keiler 35 Pro. Elle peut varier selon l'utilisation du WiFi et de l'enregistrement vidéo. La batterie se recharge via le port micro-USB (5V).

Comment utiliser le télémètre stadiamétrique ?

Appuyez longuement sur les touches Mode Zoom et Mode Image simultanément pour activer/désactiver. Ensuite, utilisez les touches Mode Image ou Photo pour ajuster les barres d'estimation à la hauteur de la cible. La distance s'affiche selon l'icône (personne 1,7 m, sanglier 0,9 m, lapin 0,2 m).

Que faire si l'image est floue ou a des lignes verticales ?

Effectuez un étalonnage du capteur. En mode S, appuyez simultanément sur les touches Zoom et Photo pour un étalonnage manuel. En mode B, fermez le capuchon de l'objectif avant l'étalonnage. Consultez la section 'Mode d'étalonnage du capteur' pour plus de détails.

Comment nettoyer et entretenir l'appareil ?

Essuyez les surfaces extérieures avec un chiffon en coton ; utilisez de la graisse de silicone si nécessaire. Nettoyez les contacts avec un solvant organique non gras. Pour les lentilles, enlevez d'abord poussière et sable, puis utilisez des outils spécifiques. Effectuez ces opérations au moins deux fois par an.

MODE D'EMPLOI Keiler 35 Pro LIEMKE

Conformément à notre volonté de toujours vous offrir des optiques d'imagerie thermique de pointe sur le plan technique et qualitatif, vous trouverez dans notre nouvelle gamme des produits dotés d'une technologie des plus avancées et de paramètres de performance exceptionnels.

Avec notre engagement du service après-vente de vous retourner vos optiques en cas d'expédition dans les dix jours ouvrables, ainsi qu'une garantie sur nos produits allant jusqu'à trois ans, nous vous remercions de votre confiance et vous souhaitons une bonne saison de chasse !

Votre équipe LIEMKE !

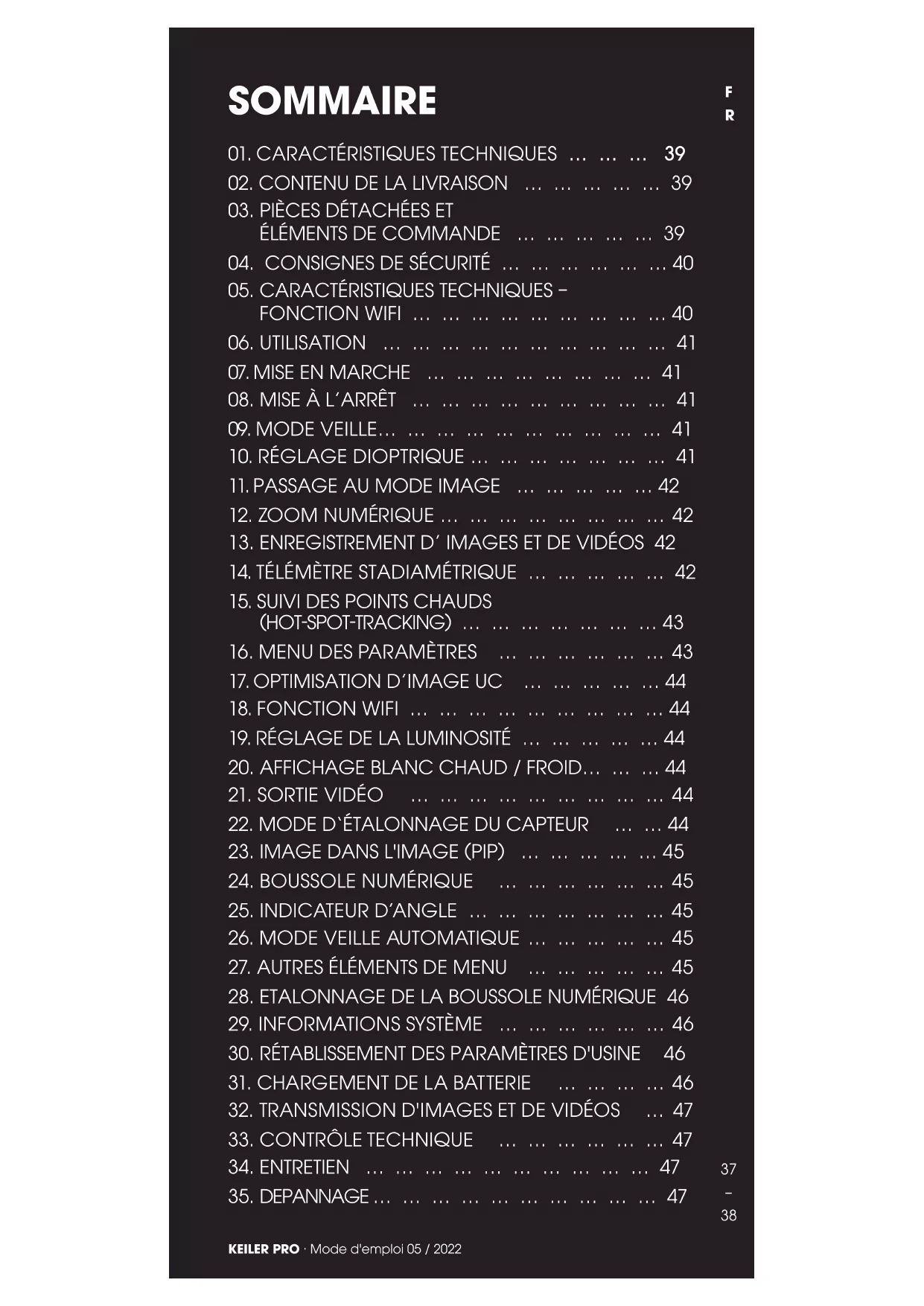

SOMMAIRE

F R

1. CARACTÉRISTIQUES TECHNIQUES ... ... ... 39

2. CONTENU DE LA LIVRAISON ... ... ... ... 39

3. PIÈCES DÉTACHÉES ET ÉLÉMENTS DE COMMANDE ... ... ... ... ... 39

4. CONSIGNES DE SÉCURITÉ ... ... ... ... ... 40

5. CARACTÉRISTIQUES TECHNIQUES - FONCTION WIFI ... ... ... ... ... ... ... ... 40

6. UTILISATION ... ... ... ... ... ... ... ... ... 41

7. MISE EN MARCHE ... ... ... ... ... ... ... 41

8. MISE À L'ARRÊT ... ... ... ... ... ... ... ... 41

9. MODE VEILLE... ... ... ... ... ... ... ... ... 41

10. RÉGLAGE DIOPTRIQUE ... ... ... ... ... ... 41

11. PASSAGE AU MODE IMAGE ... ... ... ... ... 42

12. ZOOM NUMÉRIQUE ... ... ... ... ... ... ... 42

13. ENREGISTREMENT D'IMAGES ET DE VIDÉOS 42

14. TÉLÉMÈTRE STADIAMÉTRIQUE ... ... ... ... 42

15. SUIVI DES POINTS CHAUDS (HOT-SPOT-TRACKING) ... ... ... ... ... ... 43

16. MENU DES PARAMÈTRES ... ... ... ... ... 43

17. OPTIMISATION D'IMAGE UC ... ... ... ... ... 44

18. FONCTION WIFI ... ... ... ... ... ... ... ... 44

19. RÉGLAGE DE LA LUMINOSITÉ ... ... ... ... 44

20. AFFICHAGE BLANC CHAUD / FROID... ... ... 44

21. SORTIE VIDÉO ... ... ... ... ... ... ... ... 44

22. MODE D'ÉTALONNAGE DU CAPTEUR ... ... 44

23. IMAGE DANS L'IMAGE (PIP) ... ... ... ... 45

24. BOUSSOLE NUMÉRIQUE ... ... ... ... ... 45

25. INDICATEUR D'ANGLE ... ... ... ... ... ... 45

26. MODE VEILLE AUTOMATIQUE ... ... ... ... 45

27. AUTRES ÉLÉMENTS DE MENU ... ... ... ... ... 45

28. ETALONNAGE DE LA BOUSSOLE NUMÉRIQUE 46

29. INFORMATIONS SYSTÈME ... ... ... ... ... 46

30. RÉTABLISSEMENT DES PARAMÈTRES D'USINE 46

31. CHARGEMENT DE LA BATTERIE ... ... ... ... 46

32. TRANSMISSION D'IMAGES ET DE VIDÉOS ... 47

33. CONTRÔLE TECHNIQUE ... ... ... ... ... 47

34. ENTRETIEN ... ... ... ... ... ... ... ... ... 47 37

35. DEPANNAGE ... ... ... ... ... ... ... ... 47 -

38

1. CARACTÉRISTIQUES TECHNIQUES*

MODELE	KEILER-35PRO	KEILER-36PRO	KEILER-50PRO
Référence 80409064 80410884 80410885
Résolution du détecteur	384×288 px	640×512 px 640×512 px
Taille des pixels 12 μm
NETD ≤50 mk ≤25 mk ≤25 mk
Fréquence de balayage	50 Hz 50 Hz	50 Hz
Lentille d'objectif 35 mm	35 mm 50 mm
Champ de vision	7,5×5,7°	12,5×10,0°	8,8×7,0°
Affichage	1280×960LCOS	1024×768OLED	1024×768OLED
Grossissement	3,5–14,0×	2,0–8,0×	2,9–11,9×
Zoom numérique	2×, 4×
Durée de vie max. des piles**	≤7 h	≤6 h	≤6 h
Poids	<450 g <520 g	<520 g
Dimension	286×65×64mm	202×65×64mm	202×65×64mm
Portée de détection	1750 m	1750 m	2500 m

* Sous réserves de modifications visant à améliorer les paramètres techniques de l'appareil.

** La durée de fonctionnement réelle dépend de la température de la batterie et de l'intensité d'utilisation de la fonction WiFi et de l'enregistreur vidéo intégré.

02. CONTENU DE LA LIVRAISON

1x Dispositif d'imagerie thermique

1x Câble vidéo 1x Sac

1x Adaptateur secteur 1x Câble micro-USB

1x Mode d'emploi

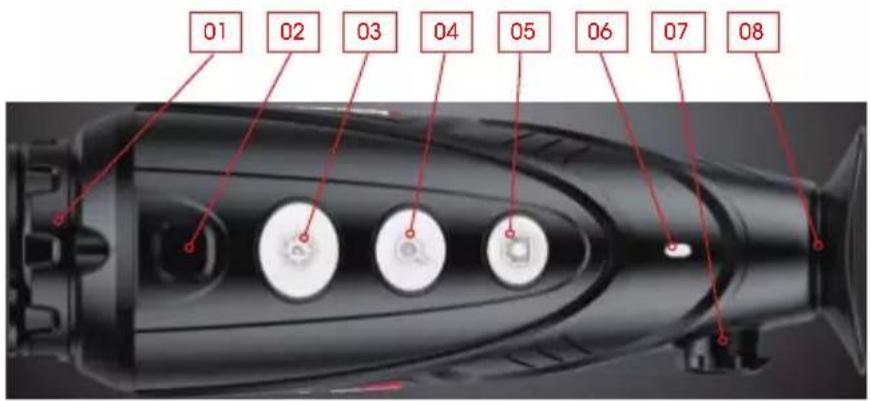

03. PIÈCES DÉTACHÉES ET ÉLÉMENTS DE COMMANDE

1. Objectif

2. Touche Photo

3. Touche Marche / Arrêt

4. Affichage LED

5. Touche Mode image

6. Réglage dioptrique

7. Touche Zoom

8. OEilleton

01 02 03 04 05 06 07 08

04. CONSIGNES DE SÉCURITÉ

La tension de charge nominale du présent produit est de 5V.

Veuillez recharger à temps lorsque la puissance est faible pour éviter une perte de la durée de vie due à une décharge profonde de la batterie.

Il n'est pas recommandé d'utiliser la caméra d'imagerie thermique pendant une longue période dans un environnement ayant des températures élevées. Si la température est trop haute, la caméra d'imagerie thermique entre dans le statut de protection contre les températures élevées et s'éteint automatiquement.

La température de service recommandée se situe entre -10^ et +50^ .

Assurez-vous que le couvercle du connecteur USB/MCX situé sous la caméra thermique est bien fermé lorsqu'il est utilisé dans un environnement humide, par exemple les jours de pluie.

Si l'appareil n'est pas utilisé sur une période plus longue, il doit être rechargé au moins tous les 2 mois pendant le stockage et stocké dans un environnement sec et ventilé.

L'appareil ne doit pas être rechargé dans un environnement ayant une température supérieure à 40 °C.

Élimination des déchets d'équipements électriques et électroniques et des piles

Les équipements électriques et électroniques ainsi que les piles ne doivent pas être jetés avec les ordures ménagères. Veuillez les remettre à votre point de collecte local pour leur recyclage. Les piles doivent être complètement déchargées au moment de leur élimination.

interseroh

Nous participons à INTERSEROH+ Verbund. Les composants de l'appareil peuvent être collectés pour le recyclage des matières plastiques et du métal.

CE

Marquage CE. Les appareils sont conformes aux directives de l'UE :

Directive RED 2014/53/UE Directive sur la restriction de certaines substances dangereuses RoHS 2011/65/EU Directive CEM 2014/30/UE Directive basse tension 2014/35/UE

FC

FCC-ID: 2AYGT-22X

05. CARACTÉRISTIQUES TECHNIQUES - FONCTION WIFI

Puissance d'émission ≤ 20 dBm

Portée du signal 5 m

Bande de fréquences 2400 MHz - 2483,5 MHz

La société Blaser Group GmbH déclare par la présente que le type de radio Keiler-35 PRO / Keiler-36 PRO / Keiler-50 PRO correspond à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible aux adresses Internet suivantes :

liemke.com/CE_Keiler_35

liemke.com/CE_Keiler_36

liemke.com/CE_Keiler_50

06. UTILISATION

ATTENTION!

L'objectif de l'appareil ne doit pas être dirigé vers des sources d'énergie intensives, telles que les appareils laser et le soleil. Sinon, il y a le risque que les composants électroniques de l'appareil soient endommagés. Les dommages résultant du non-respect des instructions de service ne sont pas couverts par la garantie.

07. MISE EN MARCHE

Mettre l'appareil en marche en appuyant longtemps sur la touche Marche/Arrêt.

L'écran d'accueil apparaît et après quelques secondes, l'image infrarouge s'affiche. Le voyant à LED s'allume en vert en permanence.

08. MISE À L'ARRÊT

Mettre l'appareil à l'arrêt en appuyant longtemps sur la touche Marche/Arrêt.

Sur l'écran, un compte à rebours apparaît, qui décompte de 3 à 1, après quoi l'appareil se met à l'arrêt.

Si vous relâchez la touche Marche/Arrêt pendant le compte à rebours, l'appareil reste allumé.

09. MODE VEILLE

Pour augmenter la durée de vie de la batterie, l'appareil peut être mis en mode veille.

Lorsque l'appareil est allumé, appuyer brièvement sur la touche

Marche/Arrêt pour accéder au mode veille.

L'affichage LED clignote en vert toutes les 2 secondes.

Appuyer à nouveau brièvement sur la touche Marche/Arrêt pour sortir l'appareil du mode veille.

La réactivation de l'appareil survient immédiatement, il n'y a aucun temps d'attente comme lors de la mise en marche de l'appareil après qu'il a été complètement mis à l'arrêt.

10. RÉGLAGE DIOPTRIQUE

Avec le réglage dioptrique, l'oculaire de l'appareil est ajusté à la vision individuelle de l'utilisateur.

Fermer le couvercle de l'objectif et tourner le réglage de l'oculaire/la dioptrie dans le sens horaire ou anti-horaire jusqu'à ce que vous puissiez voir clairement les symboles sur l'écran.

11. PASSAGE AU MODE IMAGE

Appuyer brièvement sur la touche de Mode Image pour basculer entre les modes White Hot, Black Hot, Red Hot, couleurs fausses et Target Highlight.

1. 1. 1. 1. 05.

2. White Hot - idéal pour une réponse précise

3. Black Hot - idéal pour trouver rapidement
4. Red Hot - pour détecter rapidement les sources de chaleur
5. Couleurs fausses - pour la détection à courte distance, par exemple les ponts thermiques
6. Target Highlight - réduit la luminosité globale et donc l'effet éblouissant

12. ZOOM NUMÉRIQUE

Appuyer brièvement sur la touche de Zoom pour zoomer l'image de 1× à 2x, 4× et revenir à 1x.

13. ENREGISTREMENT D'IMAGES ET DE VIDÉOS

Appuyer brièvement sur la touche Photo en mode d'affichage normal pour enregistrer une photo et appuyer sur la touche Photo pour lancer un enregistrement vidéo. Une icône d'appareil photo apparaît à l'écran pour confirmer que la photo a été prise. Pendant l'enregistrement vidéo, la durée d'enregistrement est affichée dans le coin supérieur droit de l'écran. Appuyer à nouveau sur la touche Photo et la maintenir enfoncée pour arrêter l'enregistrement et sauvegarder la vidéo. Il est également possible d'enregistrer des photos pendant l'enregistrement de vidéos en appuyant brièvement sur la touche Photo.

14. TÉLÉMÈTRE STADIAMÉTRIQUE

Appuyer longuement sur la touche Mode Zoom et la touche Mode Image pour activer/désactiver le télémètre stadiamétrique.

Appuyer brièvement ou longuement sur la touche Mode Image ou sur la touche

Photo pour régler les barres d'estimation à la hauteur de la cible.

Le nombre affiché à côté des icônes Personne (objectif de 1,7-m), Sanglier (objectif de 0,9-m) ou Lapin (objectif de 0,2-m) est la distance entre les cibles respectives en mètres, si elles s'inscrivent correctement dans les marques d'estimation.

15. SUIVI DES POINTS CHAUDS (HOT-SPOT-TRACKING)

Appuyer simultanément sur la touche Mode Image et sur la touche Photo pour activer ou désactiver la fonction de suivi des points chauds.

Une boîte rouge apparaît et suit l'objet le plus chaud à l'écran.

16. MENU DES PARAMÈTRES

Appuyer sur la touche Zoom pour aller ou quitter le menu principal.

Appuyer brièvement dans le menu principal sur la touche Mode image ou sur la touche Photo pour déplacer un élément du menu de haut en bas.

Appuyer brièvement sur la touche Zoom pour effectuer les réglages suivants : WiFi / Luminosité de l'écran / Vidéo analogique / Mode d'étalonnage / PIP / Boussole électronique / Capteur de mouvement et autres éléments de menu.

SYMBOLE Signification
	Optimisation d'image
	WLAN
	Luminosité
	Affichage blanc chaud / froid
	Mode d'étalonnage
	Sortie vidéo
	Image dans l'image (PIP)
	Continuer
	Boussole numérique
	Capteur de mouvement
[DAY]	Mode veille automatique
	Etalonnage de la boussole
	Informations sur le système
	Restauration des paramètres d'usine
	Retour au menu principal

17. OPTIMISATION D'IMAGE UC

Modèles KEILER-36 PRO et KEILER-50 PRO : Selon le degré d'humidité, vous pouvez utiliser le mode UC (Ultra Clear) pour optimiser l'image. Il est recommandé d'activer le mode UC en cas de forte humidité

Dans le sous-menu, activez si besoin l'élément de menu en appuyant sur le bouton M

18. FONCTION WIFI

Activer la fonction WiFi dans menu principal et connecter le téléphone au signal WiFi.

Le nom du réseau WiFi est « Keiler_xxxxxx », le mot de passe est 12345678.

Une fois la connexion WiFi installée avec succès, il est possible d'utiliser l'APP installée sur le téléphone pour les fonctions de commande telles que les enregistrements photo et vidéo.

Vous trouverez plus d'informations sur l'APP à l'adresse suivante : https://liemke.shop/medien

19. RÉGLAGE DE LA LUMINOSITÉ

Dans l'élément de menu « Luminosité de l'écran », appuyer sur la touche Zoom pour changer les quatre niveaux de luminosité de 1 à 4 et les ramener à 1.

20. AFFICHAGE BLANC CHAUD / FROID

Modèles KEILER-36 PRO et KEILER-50 PRO : Ici, vous pouvez choisir entre deux options pour afficher les images. Cette option n'est pas disponible en mode fausses couleurs.

21. SORTIE VIDÉO

Activer la fonction d'enregistrement vidéo analogique dans le menu principal.

L'icône de sortie vidéo est affichée dans le coin inférieur droit de l'écran. La vidéo analogique peut être émise sur un moniteur externe via l'interface MCX à l'aide du câble de transmission vidéo fourni.

22. MODE D'ÉTALONNAGE DU CAPTEUR

Appuyer brièvement sur la touche Zoom pour passer du mode d'étalonnage S (Shutter/Obturateur) au B (Background/Arrière plan).

Pendant l'utilisation, l'image se détériore progressivement en raison de la variation de la température de l'arrière-plan du capteur. Ceci doit être compensé par un étalonnage périodique du capteur.

En mode S, l'étalonnage s'effectue automatiquement via un obturateur interne qui provoque un léger bruit de clic. L'étalon-

nage peut également s'effectuer manuellement en appuyant simultanément sur les touches Zoom et Photo si l'on constate une qualité d'image dégradée lors de l'utilisation.

Aucun étalonnage automatique n'est effectué en mode B. En appuyant simultanément sur les touches Zoom et Photo pendant la visualisation, on effectue un étalonnage manuel sans obturateur interne. Pendant l'étalonnage en mode B, le capuchon de l'objectif doit être fermé (ceci est également indiqué par une icône sur l'écran). Sinon, une image de la scène vue lors de l'étalonnage est transférée au capteur. Ceci peut aussi être corrigé à l'aide d'un étalonnage correct.

23. IMAGE DANS L'IMAGE (PIP)

Si la fonction PIP est activée, une petite fenêtre affichant un double grossissement de la zone centrale de l'image apparaît dans le milieu supérieur de l'écran.

Activer la fonction Boussole numérique dans le menu principal.

Elle est ensuite affichée au centre, en haut de l'écran, et indique la direction actuelle du ciel.

25. INDICATEUR D'ANGLE

Activer la fonction Indicateur d'angle dans le menu principal.

Elle est affichée sur le côté droit de l'écran, indiquant l'inclinaison et l'angle de dévers.

L'échelle verticale (V) représente l'angle d'inclinaison et l'échelle horizontale (H) l'angle de dévers.

Modèles KEILER-36 PRO et KEILER-50 PRO : Si cet élément de menu est activé, l'appareil photo passe en mode veille après 15 minutes d'inactivité (mode veille) et s'éteint automatiquement après 15 minutes supplémentaires.

27. AUTRES ÉLÉMENTS DE MENU

Appuyer brièvement sur la touche Zoom sous l'option afin d'accéder au menu secondaire contenant les fonctions étalonnage de curseur, étalonnage de boussole, informations système, réserves d'usine, retour au menu principal etc.

Après avoir sélectionné l'élément de menu Etalonnage de la boussole, l'icône apparaît sur l'écran pour le système de coordonnées à trois axes.

Dans les 30 secondes qui suivent, faire respectivement tourner l'appareil autour des trois axes du système de coordonnées, avec pour chacun au moins une rotation complète sur 360° pour étalonner la boussole.

29. INFORMATIONS SYSTÈME

Appuyer brièvement sur la touche Zoom pour afficher les informations système (informations sur la version et code produit).

Attention! Les fichiers image et vidéo stockés dans l'appareil sont supprimés lors de la réinitialisation de l'appareil!

Appuyer brièvement sur la touche Zoom pour les paramètres d'usine.
Appuyer brièvement sur la touche Mode image ou la touche Photo afin de faire une sélection par oui ou par non et appuyer ensuite brièvement sur la touche
Zoom pour confirmer.

Après la réinitialisation aux réglages d'usine, l'image de l'appareil revient au mode « white hot » (blanc chaud), la luminosité est de niveau 2, le mode d'étalonnage est S.

31. CHARGEMENT DE LA BATTERIE

L'appareil est équipé d'une batterie interne rechargeable, qui se charge via le port micro-USB situé sur l'arrière-plan du boîtier. L'indicateur de batterie dans le coin inférieur gauche de l'écran indique le niveau de charge de la batterie.

La LED rouge clignotante et un fondu dans l'affichage indiquent que seulement 10% d'énergie restante est disponible.

Veuillez recharger la batterie au plus tard lorsqu'une charge de batterie faible (icône de batterie rouge) est affichée.

Vous pouvez charger la batterie en utilisant l'adaptateur secteur fourni ou un adaptateur secteur portable tel qu'une banque d'alimentation USB. Une banque d'alimentation d'une capacité de 4000 mAh peut doubler la durée d'exécution. L'affichage LED s'allume en rouge pendant la charge et passe au vert lorsque la batterie est complètement chargée. L'appareil peut être chargé en cours de fonctionnement, il se charge plus rapidement qu'il n'est nécessaire pour un fonctionnement normal.

Les appareils Keiler 36 et 50 Pro disposent d'une fonction d'arrêt

automatique pour économiser de l'énergie. Après 15 minutes en mode veille, l'appareil passe en mode veille et s'éteint automatiquement après 15 minutes supplémentaires.

32. TRANSMISSION D'IMAGES ET DE VIDÉOS

Une fois l'appareil connecté à votre ordinateur avec un câble USB et mis en marche, il agit comme un dispositif de stockage de masse afin que vous puissiez visualiser, copier ou supprimer vos photos et vidéos sur votre ordinateur.

33. CONTRÔLE TECHNIQUE

Avant de mettre l'appareil en service, nous recommandons d'effectuer un contrôle technique.

Vérifiez l'état extérieur de l'appareil : Le boîtier ne doit présenter aucune fissure.
Vérifier l'état de l'objectif et de l'oculaire : Il ne doit présenter aucune fissure, tache de graisse, saleté ou autre dépôt.
Vérifier l'état de la batterie : Celle-ci doit être chargée si nécessaire.
Vérifier tous les contacts électriques : Il ne doit pas y avoir de sels ni de taches d'oxydation.

34. ENTRETIEN

Les travaux d'entretien doivent être effectués au moins deux fois par an et comprennent les travaux suivants.

Essuyer les surfaces extérieures avec un chiffon en coton pour garder les parties métalliques et plastiques exemptes de poussière et de saleté. Pour cela, il est possible d'utiliser de la graisse de silicone.
Nettoyer les contacts de l'appareil avec un solvant organique non gras.
Vérifier les surfaces en verre de l'oculaire et de l'objectif. Si nécessaire, enlever la poussière et le sable des lentilles (de préférence sans toucher les surfaces en verre). Les surfaces extérieures des optiques ne doivent être nettoyées qu'avec des outils spécialement conçus à cet effet.

35. DEPANNAGE

Le présent tableau répertorie tous les problèmes que vous pouvez rencontrer en utilisant l'appareil. Effectuer toutes les vérifications et réparations recommandées comme décrit dans le tableau.

Si une erreur ne figurant pas dans le tableau survient ou si vous ne pouvez pas la corriger vous-même, l'appareil doit être remis au centre de service responsable pour réparation.

Dysfonctionnement Cause possible Correction
La caméra thermique ne peut pas être mise en marche.	La batterie est complètement déchargée.	Charger la batterie.
Ne peut pas être exploitée à partir d'une source d'énergie externe.	Le câble USB est endommagé.	Remplacer le câble USB.
	La source de courant externe est déchargée	Charger la source de courant externe (si nécessaire).
L'image est floue, avec des lignes verticales et un arrière-plan irrégulier.	Etalonnage nécessaire Effectuer l'étalonnage de l'image comme décrit dans la section 21 « Mode d'étalonnage du capteur » du présent mode d'emploi.
L'image est trop sombre.	Le réglage de la luminosité est trop faible.	Réglage de la luminosité de l'écran
Des lignes colorées apparaissent sur l'écran ou aucune image n'est affichée.	L'appareil a été exposé à de l'électricité statique pendant son fonctionnement.	Une fois l'appareil exposé à l'électricité statique, soit l'appareil redémarre automatiquement, soit il faut l'éteindre et le rallumer manuellement.
Faible qualité d'image/portée de détection réduite.	Ces problèmes peuvent ensuite survenir si l'observation a lieu un jour où les conditions météorologiques sont difficiles (forte humidité, chute de neige, pluie, brouillard, etc.).
Le smartphone ou la tablette du PC ne peuvent pas être raccordés au niveau de l'appareil.	Le mot de passe de l'appareil a été modifié.	Supprimer le réseau et rétablir la connexion en utilisant le mot de passe existant.
	L'appareil se trouve dans une zone avec un grand nombre de réseaux WLAN susceptibles de créer des interférences.	Pour garantir un fonctionnement stable du WLAN, l'appareil doit être placé dans un autre endroit ayant moins de réseau ou même pas de réseau WLAN du tout.
Aucun signal WLAN présent ou interrompu.	L'appareil se trouve en dehors de la portée du WLAN. Il existe des obstacles entre l'équipement et le récepteur (par exemple des murs en béton)	Placer l'appareil dans la ligne de vue et la portée du signal WLAN.
Lorsqu'elle est utilisée à basse température, la qualité de l'image des environs est moins bonne qu'à des températures supérieures au point de congélation.	À des températures supérieures au point de congélation, les objets observés (environnement et arrière-plan) sont différemment chauds en raison de la conductivité thermique, de sorte qu'il en résulte un contraste de température élevé. En conséquence, la qualité d'image obtenue par l'appareil est meilleure.Lorsque les températures extérieures sont basses, les objets observés (arrière-plan) se refroidissent généralement à peu près à la même température, de sorte que le contraste de température est considérablement réduit et que la qualité de l'image (détails) est donc plus faible. C'est une caractéristique des caméras thermiques.

FASCYNACJA TECHNIKA TERMOWIZYJNA

LIEMKE · KEILER PRO · Mode d'emploi

Version:05/2022

Veuillez respecter les conditions légales d'achat et d'utilisation des

optiques d'imagerie thermique dans votre pays ou état.

Nous nous réservons le droit d'apporter des modifications

à la conception, à l'exécution technique, à l'étendue

de la livraison et aux prix.

Pour la dernière version de ce mode d'emploi visite:

https://liemke.com/medien

[phone]

[e-mail]
