Keiler 35 Pro - Ferngläser LIEMKE - Kostenlose Bedienungsanleitung

Produkttyp	Wärmebildfernglas
Marke	Liemke
Modell	Keiler 35 Pro
Detektorauflösung	384×288 px
Pixelgröße	12 μm
NETD	≤50 mK
Bildfrequenz	50 Hz
Objektivlinse	35 mm
Sichtfeld	7,5×5,7°
Display	1280×960 LCOS
Vergrößerung	3,5-14,0×
Digitalzoom	2×, 4×
Maximale Akkulaufzeit	≤7 h
Gewicht	<450 g
Abmessungen	286×65×64 mm
Erkennungsreichweite	1750 m
Stromversorgung	Wiederaufladbarer interner Akku, Aufladung über Micro-USB
Hauptfunktionen	Bildmodi (White Hot, Black Hot, Red Hot, Falschfarben, Target Highlight), Foto-/Videoaufnahme, WiFi, stadiametrischer Entfernungsmesser, Hotspot-Tracking, digitaler Kompass, Winkelanzeige, Digitalzoom, PIP
Pflege und Reinigung	Mit einem Baumwolltuch abwischen, Kontakte mit organischem Lösungsmittel reinigen, für Glasoberflächen Spezialwerkzeuge verwenden
Sicherheit	Objektiv nicht auf intensive Quellen (Laser, Sonne) richten; Betriebstemperatur: -10 bis +50°C; nicht über 40°C laden
Lieferumfang	1x Wärmebildgerät, Videokabel, Tasche, Netzteil, Micro-USB-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - Keiler 35 Pro LIEMKE

Wie schalte ich den Keiler 35 Pro ein und aus?

Zum Einschalten die Ein-/Aus-Taste lange drücken. Der Startbildschirm erscheint, dann das Infrarotbild. Zum Ausschalten die gleiche Taste lange drücken: ein Countdown von 3 bis 1 wird angezeigt, dann schaltet sich das Gerät aus. Während des Countdowns loslassen, um abzubrechen.

Wie wechsle ich in den Standby-Modus?

Wenn das Gerät eingeschaltet ist, kurz die Ein-/Aus-Taste drücken, um in den Standby-Modus zu wechseln. Die LED blinkt alle 2 Sekunden grün. Erneut kurz drücken, um es sofort zu reaktivieren.

Wie stelle ich die Dioptrie ein?

Schließen Sie den Objektivdeckel und drehen Sie den Dioptrieneinstellring in die eine oder andere Richtung, bis die Symbole auf dem Bildschirm klar sichtbar sind.

Welche Bildmodi sind verfügbar?

Drücken Sie kurz die Taste Bildmodus, um zwischen White Hot, Black Hot, Red Hot, Falschfarben und Target Highlight umzuschalten. Jeder Modus ist für bestimmte Bedingungen geeignet.

Wie nehme ich ein Foto oder Video auf?

Für ein Foto drücken Sie kurz die Fototaste im Normalmodus. Für ein Video halten Sie die Fototaste gedrückt; die Dauer wird oben rechts angezeigt. Erneut drücken, um die Aufnahme zu stoppen. Während eines Videos können Sie durch kurzes Drücken auch Fotos aufnehmen.

Wie aktiviere ich das WiFi und verbinde ein Smartphone?

Aktivieren Sie im Hauptmenü das WiFi. Das Netzwerk heißt 'Keiler_xxxxxx' und das Passwort ist 12345678. Nach der Verbindung verwenden Sie die Liemke-App, um das Gerät zu steuern (Fotos, Videos usw.).

Wie lange hält der Akku?

Die maximale Akkulaufzeit beträgt etwa 7 Stunden für den Keiler 35 Pro. Sie kann je nach Nutzung von WiFi und Videoaufnahme variieren. Der Akku wird über den Micro-USB-Anschluss (5V) aufgeladen.

Wie verwende ich den stadiametrischen Entfernungsmesser?

Halten Sie die Tasten Zoommodus und Bildmodus gleichzeitig gedrückt, um zu aktivieren/deaktivieren. Verwenden Sie dann die Tasten Bildmodus oder Foto, um die Schätzbalken an die Zielhöhe anzupassen. Die Entfernung wird je nach Symbol angezeigt (Person 1,7 m, Wildschwein 0,9 m, Hase 0,2 m).

Was tun, wenn das Bild unscharf ist oder vertikale Linien hat?

Führen Sie eine Sensorkalibrierung durch. Im Modus S drücken Sie gleichzeitig die Tasten Zoom und Foto für eine manuelle Kalibrierung. Im Modus B schließen Sie vor der Kalibrierung den Objektivdeckel. Weitere Details finden Sie im Abschnitt 'Sensorkalibrierungsmodus'.

Wie reinige und pflege ich das Gerät?

Wischen Sie die Außenflächen mit einem Baumwolltuch ab; verwenden Sie bei Bedarf Silikonfett. Reinigen Sie die Kontakte mit einem nicht fettenden organischen Lösungsmittel. Entfernen Sie bei den Linsen zuerst Staub und Sand und verwenden Sie dann spezielle Werkzeuge. Führen Sie diese Arbeiten mindestens zweimal im Jahr durch.

BEDIENUNGSANLEITUNG Keiler 35 Pro LIEMKE

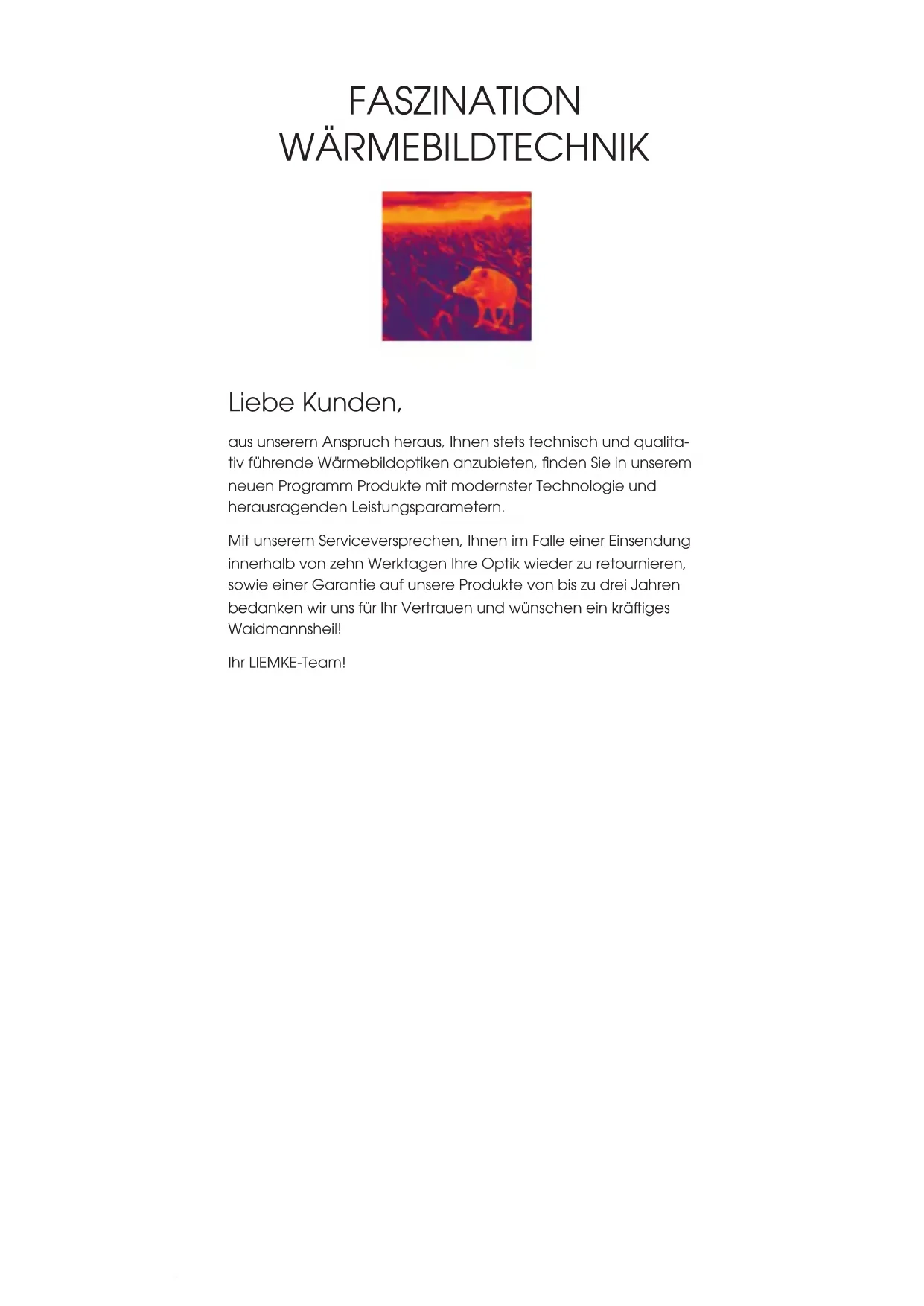

FASZINATION WÄRMEBILDTECHNIK

aus unserem Anspruch heraus, Ihnen stets technisch und qualitativ führende Wärmebildoptiken anzubieten, finden Sie in unserem neuen Programm Produkte mit modernster Technologie und herausragenden Leistungsparametern.

Mit unserem Serviceversprechen, Ihnen im Falle einer Einsendung innerhalb von zehn Werktagen Ihre Optik wieder zu retournieren, sowie einer Garantie auf unsere Produkte von bis zu drei Jahren bedanken wir uns für Ihr Vertrauen und wünschen ein kräftiges Waidmannsheil!

Ihr LIEMKE-Team!

INHALT

D E

1. TECHNISCHE DATEN ... ... ... ... ... ... ... 3

2. LIEFERUMFANG ... ... ... ... ... ... ... ... 3

3. EINZELTEILE UND BEDIENELEMENTE ... ... ... 3

4. SICHERHEITSHINWEISE ... ... ... ... ... ... 4

5. TECHNISCHE DATEN - WIFI-FUNKTION ... ... 4

6. BETRIEB ... ... ... ... ... ... ... ... ... ... ... 5

7. EINSCHALTEN... ... ... ... ... ... ... ... ... 5

8. AUSSCHALTEN ... ... ... ... ... ... ... ... 5

9. STANDBY-MODUS ... ... ... ... ... ... ... 5

10. DIOPTRIENEINSTELLUNG ... ... ... ... ... 5

11. UMSCHALTEN DES BILDMODUS ... ... ... ... 5

12. DIGITALER ZOOM ... ... ... ... ... ... ... 6

13. AUFNEHMEN VON BILDERN UND VIDEOS ... 6

14. STADIAMETRISCHER ENTFERNUNGSMESSER... 6

15. HOT-SPOT-TRACKING ... ... ... ... ... ... 6

16. EINSTELLUNGS-MENÜ ... ... ... ... ... ... 7

17. UC-BILDOPTIMIERUNG ... ... ... ... ... ... 8

18. WIFI-FUNKTION ... ... ... ... ... ... ... ... 8

19. HELLIGKEITSEINSTELLUNG ... ... ... ... ... ... 8

20. WARM-/KALTWEISS-DARSTELLUNG ... ... ... 8

21. VIDEO-AUSGANG ... ... ... ... ... ... ... 8

22. SENSORKALIBRIERUNGSMODUS ... ... ... ... 8

23. BILD IN BILD (PIP) ... ... ... ... ... ... ... 9

24. DIGITALER KOMPASS ... ... ... ... ... ... ... 9

25. WINKELANZEIGE... ... ... ... ... ... ... ... 9

26. AUTO-STANDBY ... ... ... ... ... ... ... ... 9

27. WEITERE MENÜPUNKTE ... ... ... ... ... ... 9

28. DIGITALE KOMPASS-KALIBRIERUNG ... ... ... 10

29. SYSTEMINFORMATIONEN ... ... ... ... ... 10

30. ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN 10

31. AUFLADEN DES AKKUS ... ... ... ... ... ... 10

32. BILD- UND VIDEOÜBERTRAGUNG... ... ... ... 11

33. TECHNISCHE PRÜFUNG ... ... ... ... ... ... 11

34. INSTANDHALTUNG ... ... ... ... ... ... ... ... 11

35. STÖRUNGSBESEITIGUNG ... ... ... ... ... ... 11

1

2

01. TECHNISCHE DATEN\*

MODELL	KEILER-35PRO	KEILER-36PRO	KEILER-50PRO
Artikelnummer 80409064 80410884		80410885
Detektorauflösung 384×288 px 640×512 px 640×512 px
Pixelgröße 12 μm
NETD ≤50 mk ≤25 mk ≤25 mk
Bildfrequenz 50 Hz 50 Hz 50 Hz
Objektivlinse 35 mm	35 mm	50 mm
Sehfeld	7,5×5,7°	12,5×10,0°	8,8×7,0°
Anzeige	1280×960LCOS	1024×768OLED	1024×768OLED
Vergrößerung	3,5–14,0×	2,0–8,0×	2,9–11,9×
Digitaler Zoom		2×, 4×
Max. Batterie-lebensdauer**	≤7 h	≤6 h	≤6 h
Gewicht	<450 g	<520 g	<520 g
Abmessungen	286×65×64mm	202×65×64mm	202×65×64mm
Entdeckungs-reichweite	1750 m	1750 m	2500 m

* Änderungen zur Verbesserung technischer Parameter des Geräts vorbehalten.

** Die tatsächliche Betriebszeit hängt von der Temperatur der Batterie und der Intensität der Nutzung der WiFi-Funktion und des eingebauten Videorecorders ab.

02. LIEFERUMFANG

1x Wärmebildgerät	1x Video-Kabel
1x Netzteil	1x Beutel
1x Micro-USB-Kabel	1x Bedienungsanleitung

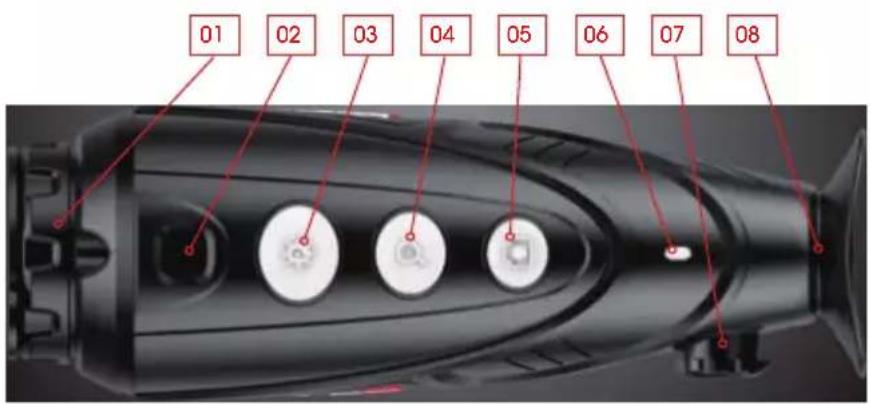

03. EINZELTEILE UND BEDIENELEMENTE

1. Objektiv 05. Fototaste
2. Ein/Aus-Taste 06. LED-Anzeige
3. Bildmodustaste 07. Dioptrieneinstellung
4. Zoomtaste 08. Augenmuschel

01 02 03 04 05 06 07 08

04. SICHERHEITSHINWEISE

Die Nennladespannung dieses Produkts beträgt 5V.

Bitte laden Sie rechtzeitig bei niedriger Leistung, um einen Verlust der Lebensdauer durch Tiefentladung der Batterie zu vermeiden.

Es wird nicht empfohlen, die Wärmebildkamera für längere Zeit in einer Umgebung mit hohen Temperaturen zu verwenden. Wenn die Temperatur zu hoch ist, geht die Wärmebildkamera in den Hochtemperatur-Schutzstatus über und schaltet sich automatisch ab.

Die empfohlene Betriebstemperatur liegt bei -10 ^ bis +50 ^ .

Stellen Sie sicher, dass die Abdeckung des USB/MCX-Anschlusses an der Unterseite der Wärmebildkamera bei Verwendung in feuchten Umgebungen, z. B. an Regentagen, fest verschlossen ist.

Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, sollte es während der Lagerung mindestens alle 2 Monate aufgeladen und in einer trockenen und belüfteten Umgebung gelagert werden.

Das Gerät sollte nicht in einer Umgebung über 40 °C aufgeladen werden.

Entsorgung von Elektro-Altgeräten und Batterien

Elektro-Altgeräte und Batterien dürfen nicht im Hausmüll entsorgt werden. Bitte geben Sie sie bei Ihrer lokalen Recyc ling-Annahmestelle ab. Batterien sollten bei der Entsorgung vollständig entladen sein.

interseroh

Wir nehmen am INTERSEROH+ Verbund teil. Die Gerätekomponenten können zur Entsorgung der Kunststoff- und Metallwiederverwertung zugeführt werden.

CE

CE-Kennzeichnung. Die Geräte sind konform mit denEU-Richtlinien:

RED-Richtlinie 2014/53/EU RoHS-Richtlinie RoHS 2011/65/EU EMV-Richtlinie 2014/30/EU Niederspannungs-Richtlinie 2014/35/EU

FC

FCC-ID: 2AYGT-22X

05. TECHNISCHE DATEN - WIFI-FUNKTION

Sendeleistung ≤ 20 dBm

Signalreichweite 5 m

Frequenzbereich 2400 MHz – 2483,5 MHz

Hiermit erklärt die Blaser Group GmbH, dass der Funkanlagen- typ Keiler-35 PRO / Keiler-36 PRO / Keiler-50 PRO der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts-

erklärung ist unter folgenden Internetadressen verfügbar:

liemke.com/CE_Keiler_35

liemke.com/CE_Keiler_36

liemke.com/CE_Keiler_50

06. BETRIEB

VORSICHT!

Das Objektiv des Geräts darf nicht auf intensive Energiequellen gerichtet werden, wozu beispielsweise Lasergeräte und die Sonne gehören. Ansonsten besteht die Gefahr, dass elektronische Komponenten des Geräts beschädigt werden. Der Schaden, der infolge Nichtbeachtung der Betriebsanweisungen entsteht, fällt nicht unter die Gewähr leistungsansprüche.

07. EINSCHALTEN

Schalten Sie das Gerät ein, indem Sie die Ein/Aus-Taste lang drücken.

Der Startbildschirm erscheint und nach einigen Sekunden wird das Infrarotbild angezeigt. Die LED-Anzeige leuchtet kontinuierlich grün.

08. AUSSCHALTEN

Schalten Sie das Gerät durch langes Drücken der Ein/Aus-Taste aus.

Auf dem Bildschirm erscheint ein Countdown, der von 3 bis 1 zählt, danach schaltet sich das Gerät aus.

Wenn Sie die Ein/Aus-Taste während des Countdowns loslassen, bleibt das Gerät eingeschaltet.

09. STANDBY-MODUS

Um die Laufzeit des Akkus zu erhöhen, kann das Gerät in den Standby-Modus versetzt werden.

Wenn das Gerät eingeschaltet ist, drücken Sie kurz auf die Ein/Aus-Taste, um in den Standby-Modus zu gelangen.

Die LED-Anzeige blinkt alle 2 Sekunden grün.

Drücken Sie erneut kurz auf die Ein/Aus-Taste, um das Gerät aus dem Standby-Modus zu wecken.

Das Aufwecken des Geräts erfolgt sofort, es gibt keine Wartezeit wie beim Einschalten des Geräts, nachdem es vollständig ausgeschaltet wurde.

10. DIOPRIENEINSTELLUNG

Mit der Dioptrieneinstellung wird das Okular des Geräts an das individuelle Sehvermögen des Benutzers angepasst.

Schließen Sie die Objektivklappe und drehen Sie die Okular-/Dioptrieneinstellung im oder gegen den Uhrzeigersinn, bis sie die Symbole im Display scharf sehen können.

11. UMSCHALTEN DES BILDMODUS

Drücken Sie kurz auf die Bildmodustaste, um den Bildmodus zwischen den Modi White Hot, Black Hot, Red Hot, Falschfarben und Target Highlight umzuschalten.

1. 1. 1. 1. 05.

2. White Hot - ideal zum präzisen Ansprechen

3. Black Hot - ideal zum schnellen Finden

4. Red Hot - zur schnellen Detektion von Wärmequellen

5. Falschfarben – zur Detektion im Nahbereich, beispielsweise Wärmebrücken

6. Target Highlight – reduziert die gesamte Helligkeit und damit die Blendwirkung

12. DIGITALER ZOOM

Drücken Sie kurz die Zoomtaste, um das Bild von 1× auf 2×, 4× und zurück auf 1× zu zoomen.

13. AUFNEHMEN VON BILDERN UND VIDEOS

Drücken Sie im normalen Anzeigemodus kurz auf die Fototaste, um ein Foto aufzunehmen, und drücken Sie die Fototaste lange, um eine Videoaufnahme zu starten.

Die Fotoaufnahme wird durch ein Kamerasymbol in der Anzeige bestätigt. Während der Videoaufnahme wird die Aufnahmezeit in der oberen rechten Ecke des Bildschirms angezeigt.

Drücken Sie die Fototaste erneut lange, um die Aufnahme zu beenden und das Video zu speichern.

Fotoaufnahmen durch kurzes Drücken der Fototaste sind auch während der Videoaufnahme möglich.

14. STADIAMETRISCHER ENTFERNUNGSMESSER

Drücken Sie die Zoom- und Bildmodus-Taste lange, um den stadiametrischen Entfernungsmessers ein-/auszuschalten.

Drücken Sie kurz oder lang die Bildmodus taste oder die Fototaste, um die Schätzbalken auf die Höhe des Ziels einzustellen.

Die Zahl, die neben den Symbolen Mensch (1,7-m-Ziel), Wildschwein (0,9-m-Ziel) oder Hase (0,2-m-Ziel) angezeigt wird, ist die Entfernung zu den jeweiligen Zielen in Metern, wenn sie richtig in die Schätzmarken passen.

15. HOT-SPOT-TRACKING

Drücken Sie die Bildmodustaste und die Fototaste gleichzeitig lange, um die Hot-Spot-Tracking-Funktion ein- oder auszuschalten.

Ein roter Kasten erscheint und verfolgt das heißeste Objekt auf dem Bildschirm.

16. EINSTELLUNGS-MENÜ

Drücken Sie die Zoomtaste lange, um das Hauptmenü aufzurufen oder zu verlassen.

Drücken Sie im Hauptmenü kurz auf die Bildmodustaste oder die Fototaste, um einen Menüpunkt nach oben und unten zu wechseln.

Drücken Sie kurz auf die Zoomtaste, um folgende Einstellungen vorzunehmen: WLAN / Bildhelligkeit / Analoges Video / Kali-brierungsmodus / PIP / Elektronischer Kompass / Bewegungssensor und weitere Menüpunkte.

SYMBOL Bedeutung
	Bildoptimierung
	WLAN
	Bildhelligkeit
	Warm-/Kaltweiß-Darstellung
	Kalibrierungsmodus
	Video-Ausgang
	Bild-in-Bild (PIP)
	Weiter
	Digitaler Kompass
	Bewegungssensor
	Auto-Standby
	Kompasskalibrierung
	Systeminformation
	Wiederherstellung der Werkseinstellungen
	Zum Haupmenü zurückkehren

17. UC-BILDOPTIMIERUNG

Modelle KEILER-36 PRO und KEILER-50 PRO: Je nach Grad der Luftfeuchtigkeit können Sie mit dem UC-Modus (Ultra Clear) das Bild optimieren. Bei hoher Luftfeuchtigkeit empfiehlt es sich, den UC-Modus zu aktivieren.

Drücken Sie im Untermenü auf die M-Taste, um den Menüpunkt zu aktivieren.

18. WIFI-FUNKTION

Aktivieren Sie die WiFi-Funktion im Hauptmenü und verbinden Sie das Telefon mit dem WiFi-Signal.

Der Name des WiFi-Netzwerks ist „Keiler_xxxxxx“, das Passwort lautet 12345678.

Nachdem die WiFi-Verbindung erfolgreich hergestellt wurde, kann die auf dem Telefon installierte App für Steuerungsfunktionen wie Foto- und Videoaufnahmen verwendet werden.

Näheres zur App finden Sie unter: https://liemke.shop/medien

19. HELLIGKEITSEINSTELLUNG

Drücken Sie im Menüpunkt „Bildhelligkeit“ die Zoomtaste, um die vier Helligkeitsstufen von 1 bis 4 und wieder zurück zu 1 zu ändern.

20. WARM-/KALTWEISS-DARSTELLUNG

Modelle KEILER-36 PRO und KEILER-50 PRO: Hier wählen Sie zwischen zwei Möglichkeiten der Bilddarstellung, Diese Möglichkeit gibt es nicht im Farbmodus Falschfarben.

21. VIDEO-AUSGANG

Schalten Sie im Hauptmenü die analoge Videoaufzeichnungsfunktion ein.

Das Videoausgabesymbol wird in der unteren rechten Ecke des Bildschirms angezeigt. Das analoge Video kann mit dem mitgelieferten Videoübertragungskabel über die MCX-Schnittstelle auf einen externen Monitor ausgegeben werden.

22. SENSORKALIBRIERUNGSMODUS

Drücken Sie kurz auf die Zoomtaste, um zwischen dem Kalibrierungsmodus S (Shutter/Verschluss) und B (Background/Hintergrund) zu wechseln.

Während der Verwendung verschlechtert sich das Bild allmählich aufgrund der sich ändernden Hintergrundtemperatur des Sensors. Dies muss durch periodisches Kalibrieren des Sensors ausgeglichen werden.

Im S-Modus geschieht die Kalibrierung automatisch über einen internen Verschluss, der ein schwaches Klickgeräusch verursacht. Die Kalibrierung kann auch manuell durch gleichzeitiges Drücken der Zoom- und Fototasten während der Betrachtung erfolgen,

wenn bei der Nutzung eine verschlechterte Bildqualität festgestellt wird.

Im B-Modus wird keine automatische Kalibrierung durchgeführt. Durch gleichzeitiges Drücken der Zoom- und Fototaste während der Betrachtung wird eine manuelle Kalibrierung ohne internen Shutter durchgeführt. Während der Kalibrierung im B-Modus muss der Objektivdeckel geschlossen sein (dies wird auch durch ein Symbol auf dem Bildschirm angezeigt). Andernfalls wird ein Bild der während der Kalibrierung betrachteten Szene auf den Sensor übertragen. Dies kann durch eine ordnungsgemäße Kalibrierung korrigiert werden.

23. BILD IN BILD (PIP)

Wenn die PIP-Funktion eingeschaltet ist, erscheint in der oberen Mitte des Bild - schirms ein kleines Fenster, das eine 2-fache Ver größerung des mittleren Bildbereichs anzeigt.

Schalten Sie die digitale Kompassfunktion im Hauptmenü ein. Sie wird dann in der Mitte oben auf dem Bildschirm angezeigt und zeigt die aktuelle Himmelsrichtung an.

25. WINKELANZEIGE

Schalten Sie die Winkel anzeige-Funktion im Hauptmenü ein.

Sie wird auf der rechten Seite des Bildschirms angezeigt, wobei Neigungswinkel und Verkantungswinkel angezeigt werden.

Dabei stellt die vertikale Skala (V) den

Neigungs winkel und die horizontale Skala (H) den Verkantungswinkel dar.

Modelle KEILER-36 PRO und KEILER-50 PRO: Ist dieser Menüpunkt aktiviert, wechselt die Kamera nach 15 Minuten Inaktivität (Ruhezustand) in den Standby-Modus und schaltet sich nach weiteren 15 Minuten automatisch aus.

27. WEITERE MENÜPUNKTE

Drücken Sie unter der Option kurz die Zoomtaste, um in das Sekundärmenü zu gelangen, das die Funktionen Cursor-Kalibrierung, Kompass-Kalibrierung, Systeminformationen, Werksrückstellungen, Rückkehr zum Hauptmenü usw. enthält.

Nach Auswahl des Menüpunkts Kompass-Kalibrierung erscheint das Symbol für das Drei-Achsen-Koordinatensystem auf dem Bildschirm.

Drehen Sie das Gerät innerhalb von 30 Sekunden nacheinander um die drei Achsen des Koordinatensystems jeweils mindestens eine vollständige Drehung um 360°, um den Kompass zu kalibrieren.

29. SYSTEMINFORMATIONEN

Drücken Sie kurz die Zoomtaste, um die Systeminformationen(Versions-informationen und Produktcode) anzuzeigen.

30. ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN

Achtung! Die im Gerät gespeicherten Bild- und Videodateien werden beim Zurücksetzen gelöscht!

Drücken Sie kurz auf die Zoomtaste für die Werkseinstellung.
Drücken Sie kurz die Bild modustaste oder die Fototaste, um eine Ja- oder Nein-Auswahl zu treffen, und drücken Sie dann kurz die Zoomtaste zur Bestätigung.

Nach dem Zurücksetzen auf die Werkseinstellungen kehrt das Bild des Geräts in den White-Hot-Modus zurück, die Helligkeit ist Stufe 2, der Kalibrierungs modus ist S.

31. AUFLADEN DES AKKUS

Das Gerät ist mit einem internen wieder aufladbaren Akku ausgestattet, der über den Micro-USB-Anschluss an der Unterseite des Gehäuses aufgeladen wird. Die Batterieanzeige in der unteren linken Ecke des Bildschirms zeigt den Ladestand des Akkus an.

Die rot blinkende LED sowie eine Einblendung im Display signalisieren, dass nur noch 10% Restenergie zur Verfügung stehen.

Bitte laden Sie den Akku spätestens dann auf, wenn eine niedrige Akkuladung (rotes Batteriesymbol) angezeigt wird.

Sie können den Akku mit dem mitgelieferten Netzteil oder einem tragbaren Netzteil wie z.B. einer USB-Powerbank aufladen. Eine Powerbank mit 4000 mAh Kapazität kann die Laufzeit verdoppeln. Die LED-Anzeige leuchtet beim Aufladen rot und wechselt auf grün, wenn der Akku vollständig aufgeladen ist. Das Gerät kann während des Betriebs aufgeladen werden, es lädt schneller als für den laufenden Betrieb benötigt wird.

Das Gerät Keiler 36 bzw. 50 Pro verfügt über eine automatische Abschaltfunktion, um Energie zu sparen. Nach 15 Minuten im Ruhezustand wechselt das Gerät in den Standby-Modus und schaltet sich nach weiteren 15 Minuten automatisch aus.

32. BILD- UND VIDEOÜBERTRAGUNG

Nachdem Sie das Gerät über ein USB-Kabel an Ihren Computer angeschlossen und das Gerät eingeschaltet haben, fungiert es als Massenspeichergerät, sodass Sie Ihre Bilder und Videos auf dem Computer ansehen, kopieren oder löschen können.

33. TECHNISCHE PRÜFUNG

Vor der Inbetriebnahme des Geräts empfehlen wir eine technische Prüfung.

Prüfen Sie dabei den äußeren Zustand des Geräts: Das Gehäuse darf keine Risse aufweisen.
Prüfen Sie den Zustand des Objektivs und des Okulars: Es darf keine Risse, Fettflecke, Schmutz und andere Ablagerungen aufweisen.
Prüfen Sie den Zustand des Akkus: Dieser sollte falls nötig geladen werden.
Prüfen Sie alle elektrischen Kontakte: Es dürfen keine Salze oder oxidierten Stellen vorhanden sein.

34. INSTANDHALTUNG

Instandhaltungsarbeiten sollten mindestens zweimal im Jahr durchgeführt werden und beinhalten folgende Arbeiten.

Wischen Sie die äußeren Oberflächen mit einem Baumwollappen ab, um Metall- und Kunststoffteile staub- und schmutzfrei zu halten. Dafür kann Silikonfett verwendet werden.
Reinigen Sie die Kontakte des Geräts mit einem nicht fetten- den organischen Lösungsmittel.
Prüfen Sie die Glasoberflächen des Okulars und des Objektivs. Falls erforderlich, entfernen Sie Staub und Sand von den Linsen (vorzugsweise ohne die Glasoberflächen zu berühren). Das Reinigen der äußeren Oberflächen der Optik darf nur mit Hilfsmitteln vorgenommen werden, die speziell für diesen Zweck bestimmt sind.

35. STÖRUNGSBESEITIGUNG

Diese Tabelle führt sämtliche Probleme auf, die bei der Benutzung des Geräts auftreten können. Führen Sie alle empfohlenen Prüfungen und Reparaturen wie in der Tabelle beschrieben durch.

Falls ein Fehler auftritt, der nicht in der Tabelle aufgeführt ist oder Sie einen Fehler nicht selbst beheben können, sollte das Gerät zur Reparatur an die zuständige Servicestelle übergeben werden.

Fehlfunktion Möglicher	Grund Korrektur
Die Wärmebildkamera lässt sich nicht einschalten.	Der Akku ist komplett entladen.	Laden Sie den Akku.
Kann nicht über eine externe Stromquelle betrieben werden.	USB-Kabel ist beschädigtDie externe Stromquelle ist entladen	USB-Kabel ersetzen.Laden Sie die externe Stromquelle (falls erforderlich).
Das Bild ist unscharf, mit senkrechten Linien und unebenem Hintergrund.	Kalibrierung erforderlich	Führen Sie die Bild-kalibrierung, wie in Abschnitt 21 „Sensorka-librierungsmodus“ der Bedienungsanleitung geschildert, durch.
Das Bild ist zu dunkel. Die	Helligkeitseinstellung ist zu gering.	Einstellung der Display-Helligkeit
Farbige Linien erscheinen auf dem Display oder es wird kein Bild angezeigt.	Das Gerät wurde während dem Betrieb statischer Elektrizität ausgesetzt.	Nachdem das Gerät statischer Elektrizität ausgesetzt wurde, startet sich das Gerät entweder automatisch neu oder Sie müssen es manuell aus- und wieder einschalten.
Geringe Bildqualität/verringerte Erkennungsreichweite.	Diese Probleme können dann eintreten, wenn eine Beobachtung an einem Tag mit schwierigen Wetterbedingungen durchgeführt wird (hohe Luftfeuchtigkeit, Schneefall, Regen, Nebel usw.).
Das Smartphone oder der Tablet-PC können nicht am Gerät ange-schlossen werden.	Das Passwort des Geräts wurde geändert.Das Gerät befindet sich in einem Bereich mit einer großen Anzahl von WLAN-Netzen, die Interferenzen verursachen können.	Löschen Sie das Netz und stellen Sie die Verbindung erneut her, indem Sie das bestehende Passwort benutzen.Um einen stabilen WLAN-Betrieb zu gewährleisten, ist das Gerät an einem anderen Ort mit weniger oder gar keinem WLAN-Netz zu platzieren.
Kein WLAN-Signal vorhanden oder unterbrochen.	Das Gerät befindet sich außerhalb der WLAN-Reichweite. Es sind Hindernisse zwischen dem Gerät und dem Empfänger vorhanden (z. B. Betonwände)	Platzieren Sie das Gerät in Sichtlinie und Reich-weite des WLAN-Signals.
Beim Einsatz bei geringen Temperaturen ist die Bildqualität der Umgebungen schlechter als bei Temperaturen über dem Gefrierpunkt.	Bei Temperaturen über dem Gefrierpunkt, sind die beobachteten Objekte (Umgebung und Hintergrund) aufgrund der Wärmeleitfähigkeit unterschiedlich warm, sodass ein hoher Temperaturkontrast die Folge ist. Demzufolge ist die vom Gerät erreichte Bildqualität höher.Bei tiefen Außentemperaturen kühlen die beobachteten Objekte (Hintergrund) in der Regel ungefähr auf die gleiche Temperatur ab, sodass der Temperaturkontrast erheblich reduziert wird und die Bildqualität (Einzelheiten) dadurch geringer ist. Das ist eine Eigenschaft von Wärmebildkameras.

FASCINATION THERMAL IMAGING

01. DANE TECHNICZNE\*

EMV-Richtlinie 2014/30/EU

Niederspannungs-Richtlinie 2014/35/EU

FCC-ID: 2AYGT-22X

05. DANE TECHNICZNE - FUNKCJA WIFI

Moc nadawania ≤ 20 dBm

Zasięg sygnału 5 m

LIEMKE · KEILER PRO · Bedienungsanleitung

Stand: 05/2022

Beachten Sie die rechtlichen Erwerbs- und Nutzungs bedingungen

für Wärmebildoptiken in Ihrem Land bzw. Bundesland.

Änderungen in Design, technischer Ausführung,

Lieferumfang und Preise vorbehalten.

Für die jeweils neueste Version dieser Bedienungsanleitung

besuchen Sie: https://liemke.com/medien

LIEMKE · KEILER PRO · Operating manual

Revision: 05 / 2022

88316 Isny im Allgäu

Germany

[phone]

[e-mail]

www.liemke.com

Kontakt technischer Service

Blaser Group Wetzlar GmbH & Co. KG

Liemke Service

Wilhelm-Loh-Straße 1

D-35578 Wetzlar
