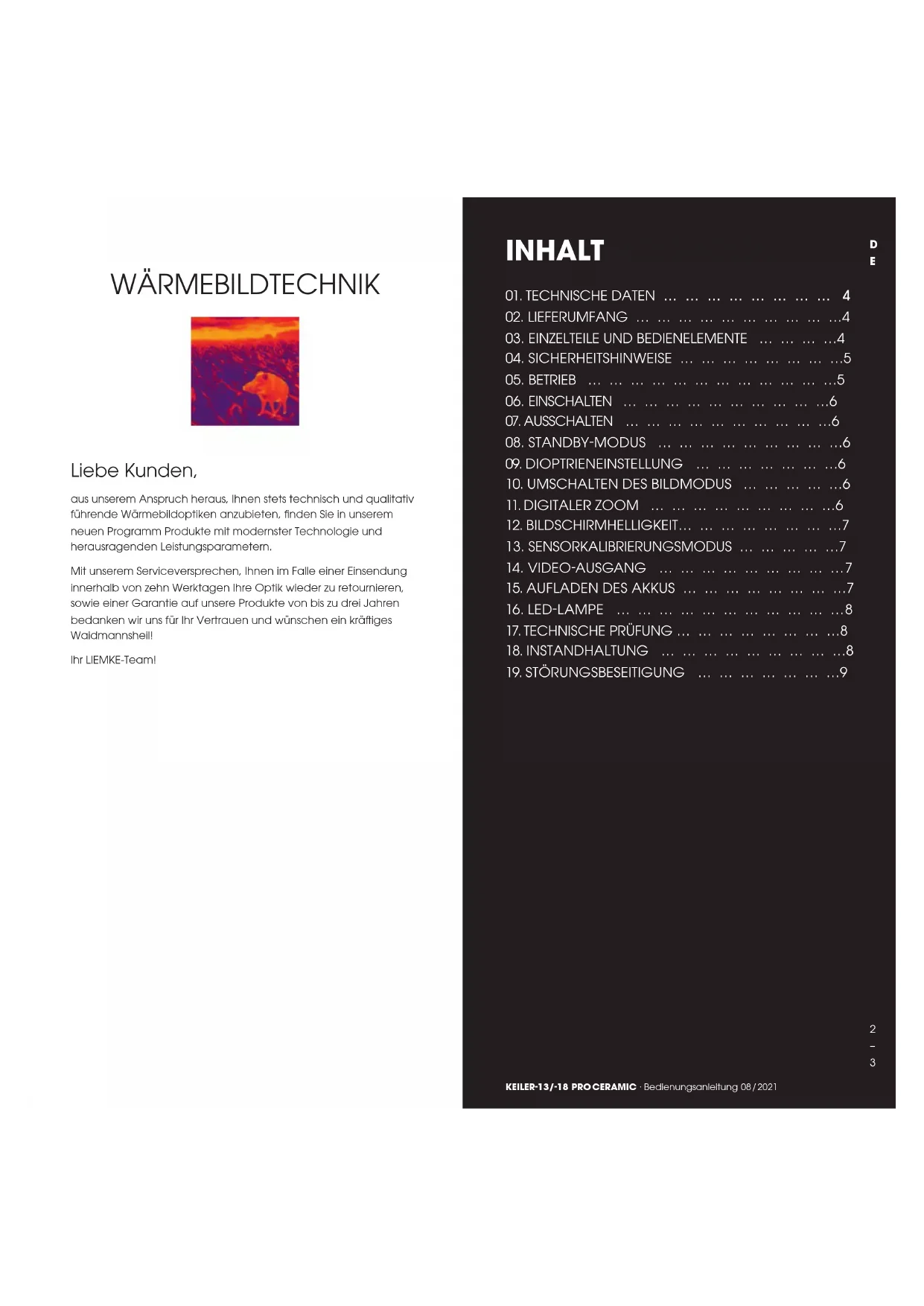

BEDIENUNGSANLEITUNG Keiler13 Pro LIEMKE

WÄRMEBILDTECHNIK Liebe Kunden, aus unserem Anspruch heraus, Ihnen stets technisch und qualitativ führende Wärmebildoptiken anzubieten, finden Sie in unserem neuen Programm Produkte mit modernster Technologie und herausragenden Leistungsparametern. Mit unserem Serviceversprechen, Ihnen im Falle einer Einsendung innerhalb von zehn Werktagen Ihre Optik wieder zu retournieren, sowie einer Garantie auf unsere Produkte von bis zu drei Jahren bedanken wir uns für Ihr Vertrauen und wünschen ein kräiges Waidmannsheil! Ihr LIEMKE-Team!

01. TECHNISCHE DATEN 4

02. LIEFERUMFANG … … … … … … … … … …4

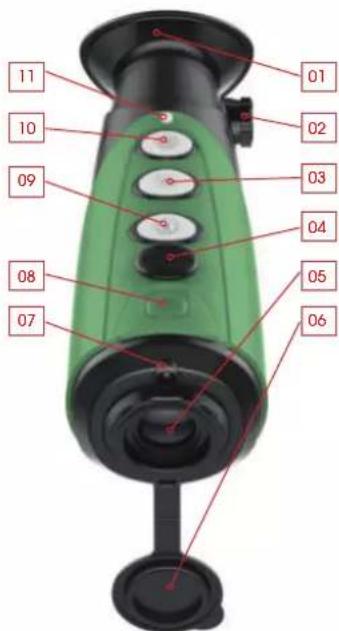

03. EINZELTEILE UND BEDIENELEMENTE … … … …4

04. SICHERHEITSHINWEISE … … … … … … … …5

05. BETRIEB … … … … … … … … … … … …5

06. EINSCHALTEN … … … … … … … … … …6

07. AUSSCHALTEN … … … … … … … … … …6

08. STANDBYMODUS … … … … … … … … …6

09. DIOPTRIENEINSTELLUNG … … … … … … …6

10. UMSCHALTEN DES BILDMODUS … … … … …6

11. DIGITALER ZOOM … … … … … … … … …6

12. BILDSCHIRMHELLIGKEIT… … … … … … … …7

13. SENSORKALIBRIERUNGSMODUS … … … … …7

14. VIDEOAUSGANG … … … … … … … … …7

15. AUFLADEN DES AKKUS … … … … … … … …7

16. LEDLAMPE … … … … … … … … … … …8

17. TECHNISCHE PRÜFUNG … … … … … … … …8

18. INSTANDHALTUNG … … … … … … … … …8

19. STÖRUNGSBESEITIGUNG … … … … … … …9

3KEILER-13/-18 PRO CERAMIC · Bedienungsanleitung 08 / 2021

01. TECHNISCHE DATEN*

• Änderungen zur Verbesserung technischer Parameter des Geräts vorbehal- ten. ** Die tatsächliche Betriebszeit hängt von der Temperatur der Batterie und der Intensität der Nutzung der WiFi-Funktion und des eingebauten Videorecorders ab.

1x Wärmebildgerät 1x Netzteil 1x Micro-USB-Kabel 1x Video-Kabel 1x Beutel 1x Bedienungsanleitung

02. Dioptrieneinstellung

04. Mini-USB-Anschluss

04. SICHERHEITSHINWEISE

Die Nennladespannung dieses Produkts beträgt 5 V. > Bitte laden Sie rechtzeitig bei niedriger Leistung, um einen Verlust der Lebensdauer durch Tiefentladung der Batterie zu vermeiden. Es wird nicht empfohlen, die Wärmebildkamera für längere Zeit in einer Umgebung mit hohen Temperaturen zu verwenden. Wenn die Temperatur zu hoch ist, geht die Wärmebildkamera in den Hochtemperatur-Schutzstatus über und schaltet sich automatisch ab. Die empfohlene Betriebstemperatur liegt bei −10 °C bis +50 °C. > Stellen Sie sicher, dass die Abdeckung des USB-Anschlusses an der Unterseite der Wärmebildkamera bei Verwendung in feuch- ten Umgebungen, z. B. an Regentagen, fest verschlossen ist. > Setzen Sie die Linse der Wärmebildkamera unter keinen Um- ständen (weder ein- noch ausgeschaltet) direkt hochintensiven Strahlungsquellen (wie Sonne, Laser usw.) aus, um irreversible Schäden am Gerät zu vermeiden. > Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, sollte es während der Lagerung mindestens alle 2 Monate aufgeladen und in einer trockenen und belüeten Umgebung gelagert werden. > Das Gerät sollte nicht in einer Umgebung über 40 °C aufgeladen werden. Entsorgung von Elektro-Altgeräten und Batterien Elektro-Altgeräte und Batterien dürfen nicht im Hausmüll entsorgt werden. Bitte geben Sie sie bei Ihrer lokalen Recyc- ling-Annahmestelle ab. Batterien sollten bei der Entsorgung vollständig entladen sein. CE-Kennzeichnung Die Geräte sind konform mit den EU-Richtlinien: EMV-Richtlinie 2014/35/EU RoHS-Richtlinie RoHS 2011/65/EU

VORSICHT! Das Objektiv des Geräts darf nicht auf intensive Ener- giequellen gerichtet werden, wozu beispielsweise La- sergeräte und die Sonne gehören. Ansonsten besteht die Gefahr, dass elektronische Komponenten des Geräts beschädigt werden. Der Schaden, der infolge Nichtbeachtung der Betriebsanweisungen entsteht, fällt nicht unter die Gewähr leistungsansprüche.KEILER-13/-18 PRO CERAMIC · Bedienungsanleitung 08 / 2021

> Schalten Sie das Gerät ein, indem Sie die Ein/Aus-Taste für 3 Sekunden gedrückt halten. Der Startbildschirm erscheint und nach einigen Sekunden wird das Infrarotbild angezeigt. Die LED-Anzeige leuchtet kontinuierlich grün.

> Schalten Sie das Gerät durch langes Drücken der Ein/Aus-Taste aus.

Um die Laufzeit des Akkus zu erhöhen, kann das Gerät in den Standby-Modus versetzt werden. > Wenn das Gerät eingeschaltet ist, drücken Sie kurz auf die Ein/Aus-Taste, um in den Standby-Modus zu gelangen. Die LED-Anzeige blinkt alle 3 Sekunden grün. > Drücken Sie erneut kurz auf die Ein/Aus-Taste, um das Gerät aus dem Standby-Modus zu wecken. Das Aufwecken des Geräts erfolgt sofort, es gibt keine Wartezeit wie beim Einschalten des Geräts, nachdem es vollständig aus- geschaltet wurde.

09. DIOPTRIENEINSTELLUNG

Mit der Dioptrieneinstellung wird das Okular des Geräts an das individuelle Sehvermögen des Benutzers angepasst. > Schließen Sie den Objektivdeckel und drehen Sie die Dioptrien- einstellung im oder gegen den Uhrzeigersinn, bis sie die Sym bole im Display scharf sehen können.

10. UMSCHALTEN DES BILDMODUS

> Drücken Sie kurz auf die Bildmodustaste, um den Bildmodus zwischen den Modi White Hot, Black Hot, Red Hot, Falschfarben und Target Highlight umzuschalten.

01. White Hot – ideal zum präzisen Ansprechen

02. Black Hot – ideal zum schnellen Finden

03. Red Hot – zur schnellen Detektion von Wärmequellen

04. Falschfarben – zur Detektion im Nahbereich, beispielsweise

05. Target Highlight – reduziert die gesamte Helligkeit und damit

> Drücken Sie kurz die Zoomtaste, um das Bild von 1× auf 2×, 4× (Keiler-18 Pro Ceramic) bzw. von 1× auf 2× (Keiler-13 Pro Cera- mic) und zurück auf 1× zu zoomen.

12. BILDSCHIRMHELLIGKEIT

> Verändern Sie die Bildschirmhelligkeit durch kurzes Drücken auf die Helligkeitstaste von Stufe 1 bis Stufe 6 und zurück zu Stufe 1.

13. SENSORKALIBRIERUNGSMODUS

> Drücken Sie gleichzeitig lange die Bildmodus-, Zoom- und Helligkeitstaste, um zwischen manuellem und automatischem Kalibriermodus zu wechseln. Der ausgewählte Modus wird durch ein M bzw. A in der unteren rechten Ecke des Bildschirms angezeigt. Während der Verwendung verschlechtert sich das Bild allmählich aufgrund der sich ändernden Hintergrundtemperatur des Sensors. Dies muss durch periodisches Kalibrieren des Sensors ausgeglichen werden. Im A-Modus geschieht die Kalibrierung automatisch über einen internen Verschluss, der ein schwaches Klickgeräusch verursacht. Die Kalibrierung kann auch manuell durch gleichzeitiges Drücken der Zoom- und Helligkeitstaste während der Betrachtung erfolgen, wenn bei der Nutzung eine verschlechterte Bildqualität festgestellt wird. Im M-Modus wird keine automatische Kalibrierung durchgeführt. Durch gleichzeitiges Drücken der Zoom- und Helligkeitstaste während der Betrachtung wird eine lautlose manuelle Hintergrund- kalibrierung ohne internen Verschluss durchgeführt. Während der Kalibrierung ohne internen Verschluss muss der Objektivdeckel geschlossen sein. Andernfalls wird ein Bild der während der Kali- brierung betrachteten Szene auf den Sensor übertragen. Dies kann durch eine ordnungsgemäße Kalibrierung korrigiert werden.

> Schalten Sie die analoge Videoaufzeichnungsfunktion durch einen langen Druck auf den Zoomtaste ein. Das Videoausgabesymbol wird in der unteren rechten Ecke des Bildschirms angezeigt. Das analoge Video über die USB-Schnitt- stelle auf einen externen Monitor ausgegeben werden.

15. AUFLADEN DES AKKUS

Das Gerät ist mit einem internen wieder aufladbaren Akku aus- gestattet, der über den Mini-USB-Anschluss an der Oberseite des Gehäuses aufgeladen wird. Die Batterieanzeige in der unteren linken Ecke des Bildschirms zeigt den Ladestand des Akkus an. > Bitte laden Sie den Akku spätestens dann auf, wenn eine nied- rige Akkuladung (rotes Batteriesymbol) angezeigt wird. Sie können den Akku mit dem mitgelieferten Netzteil oder einem tragbaren Netzteil wie z.B. einer USB-Powerbank aufladen. Eine Powerbank mit 4000 mAh Kapazität kann die Laufzeit verdoppeln. Die LED-Anzeige leuchtet beim Aufladen rot und wechselt auf grün, wenn der Akku vollständig aufgeladen ist. Das Gerät kann während des Betriebs aufgeladen werden, es lädt schneller als für den laufenden Betrieb benötigt wird.KEILER-13/-18 PRO CERAMIC · Bedienungsanleitung 08 / 2021

> Im ausgeschalteten Zustand aktivieren Sie durch Drücken der Bildmodus-Taste die LED-Lampe oberhalb der Linse. > Sobald sie die Taste loslassen, schaltet sich die Lampe aus.

17. TECHNISCHE PRÜFUNG

Vor der Inbetriebnahme des Geräts empfehlen wir eine technische Prüfung. > Prüfen Sie dabei den äußeren Zustand des Geräts: Das Gehäuse darf keine Risse aufweisen. > Prüfen Sie den Zustand des Objektivs und des Okulars: Es darf keine Risse, Fettflecke, Schmutz und andere Ablagerungen aufweisen. > Prüfen Sie den Zustand des Akkus: Dieser sollte falls nötig gela- den werden. > Prüfen Sie alle elektrischen Kontakte: Es dürfen keine Salze oder oxidierten Stellen vorhanden sein.

Instandhaltungsarbeiten sollten mindestens zweimal im Jahr durch- geführt werden und beinhalten folgende Arbeiten. > Wischen Sie die äußeren Oberflächen mit einem Baumwolllap- pen ab, um Metall- und Kunststoeile staub- und schmutzfrei zu halten. Dafür kann Silikonfett verwendet werden. > Reinigen Sie die Kontakte des Geräts mit einem nicht fettenden organischen Lösungsmittel. > Prüfen Sie die Glasoberflächen des Okulars und des Objek- tivs. Falls erforderlich, entfernen Sie Staub und Sand von den Linsen (vorzugsweise ohne die Glasoberflächen zu berühren). Das Reinigen der äußeren Oberflächen der Optik darf nur mit Hilfs mitteln vorgenommen werden, die speziell für diesen Zweck bestimmt sind.

19. STÖRUNGSBESEITIGUNG

Diese Tabelle führt sämtliche Probleme auf, die bei der Benutzung des Geräts aureten können. Führen Sie alle empfohlenen Prüfun- gen und Reparaturen wie in der Tabelle beschrieben durch. Falls ein Fehler auritt, der nicht in der Tabelle aufgeführt ist oder Sie einen Fehler nicht selbst beheben können, sollte das Gerät zur Reparatur an die zuständige Servicestelle übergeben werden. Fehlfunktion Möglicher Grund Korrektur Die Wärmebildkamera lässt sich nicht einschal- ten. Der Akku ist komplett entladen. Laden Sie den Akku. Kann nicht über eine externe Stromquelle betrieben werden. USB-Kabel ist beschädigt USB-Kabel ersetzen. Die externe Stromquelle ist entladen Laden Sie die externe Stromquelle (falls erfor- derlich). Das Bild ist unscharf, mit senkrechten Linien und unebenem Hintergrund. Kalibrierung erforderlich Führen Sie die Bild- kalibrierung, wie in Abschnitt 13. „Sensor- kalibrierungsmodus“der Bedienungsanleitung geschildert, durch. Das Bild ist zu dunkel. Die Helligkeitseinstellung ist zu gering. Einstellung der Dis- play-Helligkeit Farbige Linien erschei- nen auf dem Display oder es wird kein Bild angezeigt. Das Gerät wurde während dem Betrieb statischer Elektrizität ausgesetzt. Nachdem das Gerät statischer Elektrizität ausgesetzt wurde, startet sich das Gerät entweder automatisch neu oder Sie müssen es manuell aus- und wieder ein- schalten. Geringe Bildqualität/ verringerte Erkennungs- reichweite. Diese Probleme können dann eintreten, wenn eine Beobachtung an einem Tag mit schwierigen Wetterbedingungen durchgeführt wird (hohe Lu- feuchtigkeit, Schneefall, Regen, Nebel usw.). Beim Einsatz bei gerin- gen Temperaturen ist die Bildqualität der Um- gebungen schlechter als bei Temperaturen über dem Gefrierpunkt. Bei Temperaturen über dem Gefrierpunkt, sind die beobachteten Objekte (Umgebung und Hintergrund) aufgrund der Wärmeleitfähigkeit un- terschiedlich warm, sodass ein hoher Temperatur- kontrast die Folge ist. Demzufolge ist die vom Gerät erreichte Bildqualität höher. Bei tiefen Außentemperaturen kühlen die beob- achteten Objekte (Hintergrund) in der Regel un- gefähr auf die gleiche Temperatur ab, sodass der Temperaturkontrast erheblich reduziert wird und die Bildqualität (Einzelheiten) dadurch geringer ist. Das ist eine Eigenscha von Wärmebildkameras.KEILER-13/-18 PRO CERAMIC · Operating Manual 08 / 2021
