Type de produit	Convertisseur de support Ethernet bidirectionnel WDM
Marque	Intellinet
Modèle	510547
Catégorie	Convertisseur audio/vidéo
Interface réseau	1 port RJ45 (UTP) et 1 port fibre optique (WDM)
Type de fibre	Monomode, connecteur simplex
Longueur d'onde	1310 nm (émission/réception)
Débit supporté	Fast Ethernet (100 Mbit/s) ou Gigabit Ethernet (selon modèle apparié)
Alimentation	Adaptateur secteur externe (non spécifié, estimation 5 V DC)
Consommation électrique	Environ 3 W
Indicateurs LED	PWR, 1000M, Link/Act (TP et FP), FDX/COL, SD
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Dimensions	Environ 95 × 70 × 26 mm
Poids	Environ 200 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement l'adaptateur fourni. Débrancher avant entretien.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le service après-vente.
Informations générales	Conforme aux directives 2014/53/UE et 2004/108/CE & 2006/95/CE.

FOIRE AUX QUESTIONS - 510547 Intellinet

Comment connecter le convertisseur 510547 à un réseau ?

Connectez le port UTP (RJ45) du convertisseur à un port Ethernet d'un commutateur ou d'un routeur à l'aide d'un câble Cat5e ou supérieur. Utilisez un câble fibre optique simplex pour relier le convertisseur à un autre convertisseur WDM compatible.

Quel câble fibre dois-je utiliser ?

Utilisez un câble fibre optique monomode simplex avec connecteur adapté (LC, SC selon le modèle). Un seul câble suffit car la technologie WDM permet la transmission bidirectionnelle sur une seule fibre.

Avec quels autres modèles le 510547 est-il compatible ?

Le 510547 (Fast Ethernet) doit être utilisé avec le modèle 510530. Pour la version Gigabit, le modèle 545068 se couple avec le 545075.

Que signifient les voyants LED ?

PWR : alimentation présente. 1000M : liaison à 1000 Mbit/s. Link/Act TP : liaison active sur RJ45. Link/Act FP : liaison active sur fibre. FDX/COL : full duplex ou collision. SD : signal optique détecté.

Puis-je utiliser ce convertisseur avec un câble fibre duplex ?

Oui, si vous utilisez le mode standard (non WDM), vous aurez besoin de deux câbles fibre (duplex) et de convertisseurs standard. Le 510547 supporte les deux modes selon la configuration.

Quelle est la distance maximale supportée ?

Avec une fibre monomode, la distance peut atteindre plusieurs kilomètres (généralement jusqu'à 10 km ou plus selon le modèle). Consultez les spécifications pour plus de détails.

Comment savoir si le convertisseur fonctionne correctement ?

Vérifiez que les LED PWR est allumée, que Link/Act TP et FP sont allumés (liaison établie) et que SD est allumé (signal optique reçu). En cas de problème, testez avec un autre câble.

Le convertisseur nécessite-t-il une alimentation particulière ?

Utilisez uniquement l'adaptateur secteur fourni avec l'appareil. Ne pas utiliser d'autre source d'alimentation pour éviter tout dommage.

Puis-je brancher le convertisseur directement sur une prise secteur ?

Oui, l'adaptateur secteur se branche sur une prise standard (100-240 V AC). Le convertisseur lui-même est alimenté en basse tension.

Comment nettoyer le convertisseur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de solvants ou de produits abrasifs.

MODE D'EMPLOI 510547 Intellinet

Convertisseur de support Ethernet bidirectionnel WDM Français

Merci d'avoir acheté le Convertisseur de support Ethernet WDM bidirectionnel Intellinet. Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

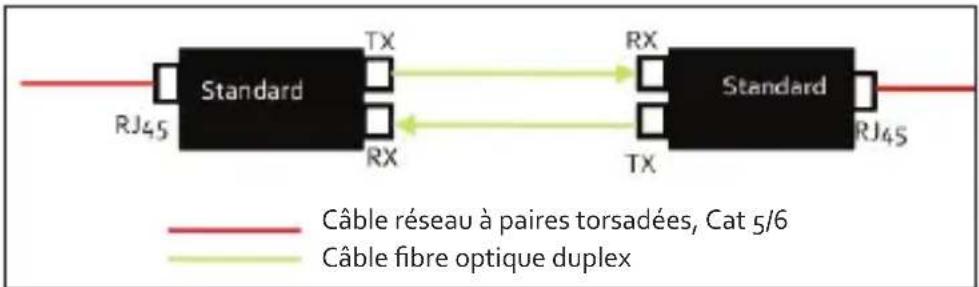

CONVERTISSEUR DE SUPPORT STANDARD/BIDIRECTIONNEL WDM Convertisseur de support standard

Pour créer une connexion entre deux convertisseurs de support, vous avez besoin de deux câbles à fibres, que l'on appelle câbles duplex à fibres.
    note right of A: Câble réseau à paires torsadées, Cat 5/6
    note right of B: Câble fibre optique duplex

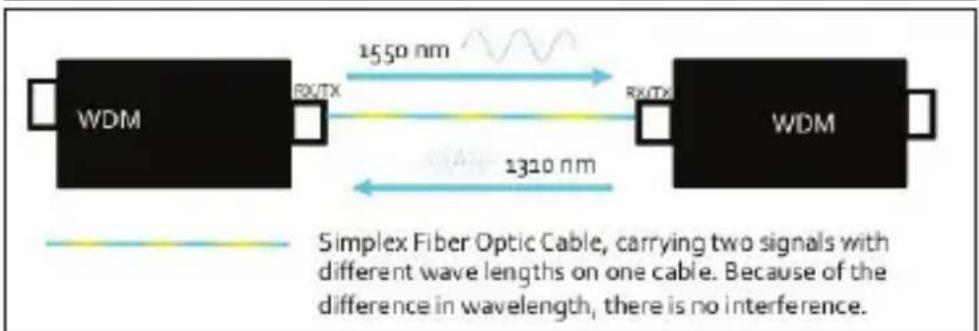

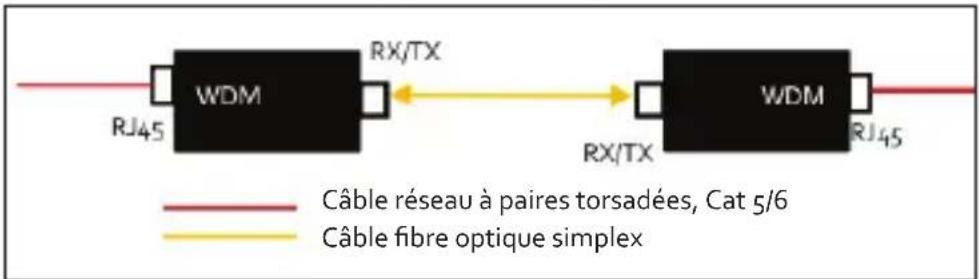

Convertisseur bidirectionnel WDM

Un seul câble à fibres suffit pour créer une connexion entre les deux convertisseurs de support. Le signal est transmis dans les deux sens.

WDM RJ45 RX/TX WDM RJ45 Câble réseau à paires torsadées, Cat 5/6 Câble fibre optique simplex

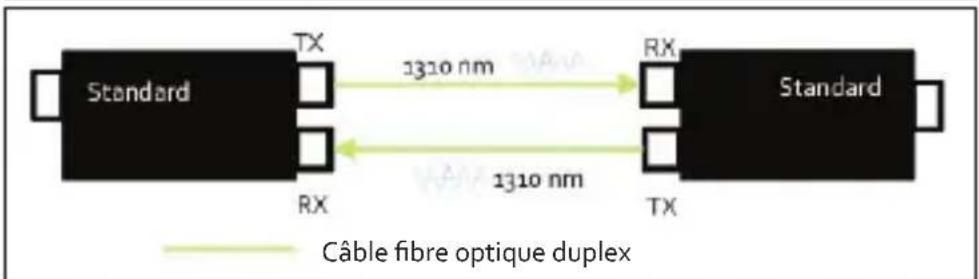

    note right of B "Câble fibre optique duplex"

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

Comme illustré ci-dessus, un seul câble fibre optique doit être connecté entre deux convertisseurs de support WDM. De manière générale, ces convertisseurs de support doivent être utilisés par paires. Le modèle 510547 se connecte au modèle 510530 (Fast Ethernet), et le modèle 545068 se connecte au modèle 545075 (Gigabit Ethernet).

ALIMENTATION

PWR – Allumée si l'adaptateur secteur est connecté.

1000M – Allumée en cas de liaison 1000 Mbit/s à la connexion paires torsadées.

Link/Act (TP = RJ45; FP = Fibre) – Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) – Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) – Allumée si signal optique est détecté; autrement pas allumée.

Vous trouvez les spécifications sur intellinetnetwork.com.

FRANÇAIS Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinetnetwork.com/warranty.

FRANÇAIS: Cet appareil satisfait aux exigences des directives 2014/53/UE et/ou 2004/108/CE & 2006/95/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset:
