545075 - Convertisseur audio/vidéo Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de support Ethernet bidirectionnel WDM
Marque	Intellinet
Modèle	545075
Connecteurs	1x RJ45 (UTP), 1x fibre optique simplex (SC ou LC typique)
Standard Ethernet	Gigabit Ethernet (1000Base-T / 1000Base-SX/LX)
Distance fibre typique	Jusqu'à 20 km (selon fibre et budget optique)
Alimentation	Adaptateur secteur externe (5 V CC, 1 A typique)
Consommation électrique	Moins de 5 W
Dimensions (L x l x H)	94 x 70 x 25 mm (estimé)
Poids	150 g (estimé)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Indicateurs LED	PWR, 1000M, Link/Act (TP et FP), FDX/COL, SD
Fonctionnalité WDM	Bidirectionnel sur une seule fibre optique (simplex)
Compatibilité	IEEE 802.3ab, 802.3z
Type de fibre supporté	Multimode ou monomode (selon version)
Entretien	Nettoyer avec un chiffon sec et doux ; éviter les liquides
Consignes de sécurité	Respecter la directive DEEE (2012/19/UE) ; ne pas jeter aux ordures ménagères
Garantie	Consultez intellinetnetwork.com/warranty

FOIRE AUX QUESTIONS - 545075 Intellinet

Comment brancher le convertisseur Intellinet 545075 ?

Connectez le port UTP (RJ45) à un commutateur ou périphérique Ethernet à l'aide d'un câble Cat5e ou supérieur. Connectez la fibre optique simplex au port fibre. Utilisez deux convertisseurs identiques (modèle 545075) ou appairé avec le modèle 545068 pour Gigabit Ethernet.

Quel câble fibre utiliser ?

Ce convertisseur utilise un seul câble fibre optique simplex (bidirectionnel WDM). La distance maximale dépend du type de fibre : multimode (jusqu'à 550 m) ou monomode (jusqu'à 20 km). Utilisez les connecteurs adaptés (SC/LC selon votre modèle).

Que signifient les LED sur l'appareil ?

Les LED indiquent : PWR (alimentation), 1000M (liaison à 1000 Mbit/s), Link/Act TP ou FP (liaison active sur RJ45 ou fibre, clignote en cas d'activité), FDX/COL (full duplex, clignote en cas de collisions), SD (signal optique détecté).

Quelle distance maximale puis-je atteindre ?

Avec une fibre monomode et un budget optique approprié, la distance peut atteindre 20 km. Pour la multimode, comptez 550 m maximum. Vérifiez la fiche technique de votre fibre.

Puis-je utiliser un seul convertisseur ?

Non, ce convertisseur doit être utilisé par paire. Chaque extrémité de la liaison fibre nécessite un convertisseur. Le 545075 s'apparie avec un autre 545075 ou avec le modèle 545068 (selon la longueur d'onde).

L'appareil ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si la LED PWR reste éteinte, testez un autre adaptateur de même tension (5 V CC). Contactez le support si le problème persiste.

Comment nettoyer mon convertisseur ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits chimiques ou de liquides. Nettoyez les connecteurs fibre avec un kit de nettoyage adapté pour éviter la perte de signal.

Quelles sont les précautions de sécurité ?

Ne pas exposer à l'humidité ou à des températures extrêmes. Débranchez l'alimentation avant tout entretien. Conformément à la directive DEEE, ne jetez pas l'appareil avec les ordures ménagères ; recyclez-le en déchetterie.

Ce convertisseur est-il compatible avec du matériel non Intellinet ?

Oui, il est conforme aux normes IEEE 802.3ab et 802.3z, donc compatible avec tout équipement Gigabit Ethernet standard. Assurez-vous que la fibre et les connecteurs correspondent (monomode/multimode, même longueur d'onde).

Où trouver la notice détaillée ?

La notice complète est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger au format PDF. Pour les mises à jour, consultez le site intellinetnetwork.com.

MODE D'EMPLOI 545075 Intellinet

Convertisseur de support Ethernet bidirectionnel WDM Français

Merci d'avoir acheté le Convertisseur de support Ethernet WDM bidirectionnel Intellinet. Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

CONVERTISSEUR DE SUPPORT STANDARD/BIDIRECTIONNEL WDM Convertisseur de support standard

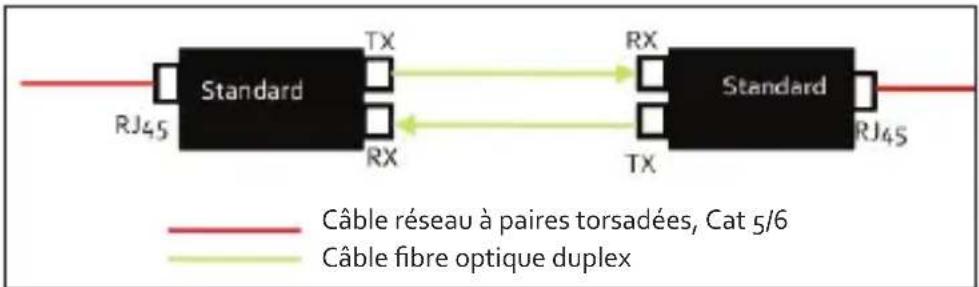

Pour créer une connexion entre deux convertisseurs de support, vous avez besoin de deux câbles à fibres, que l'on appelle câbles duplex à fibres.
    note right of A: Câble réseau à paires torsadées, Cat 5/6
    note right of B: Câble fibre optique duplex

Convertisseur bidirectionnel WDM

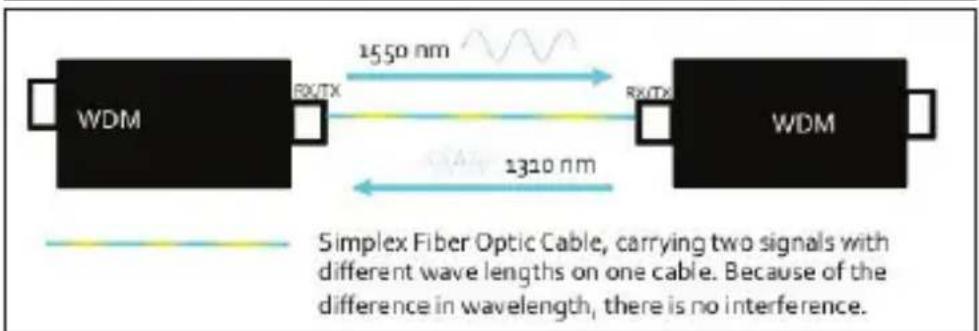

Un seul câble à fibres suffit pour créer une connexion entre les deux convertisseurs de support. Le signal est transmis dans les deux sens.

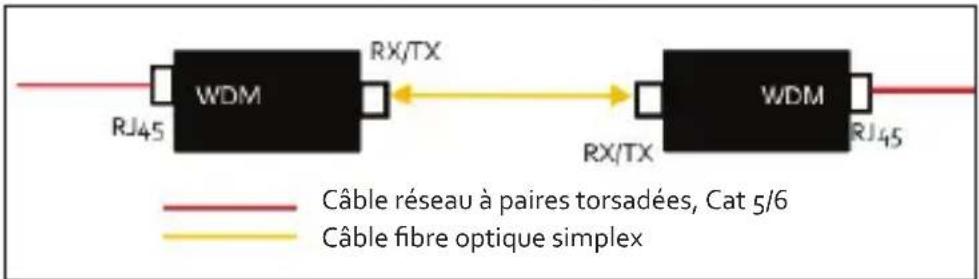

WDM RJ45 RX/TX WDM RJ45 Câble réseau à paires torsadées, Cat 5/6 Câble fibre optique simplex

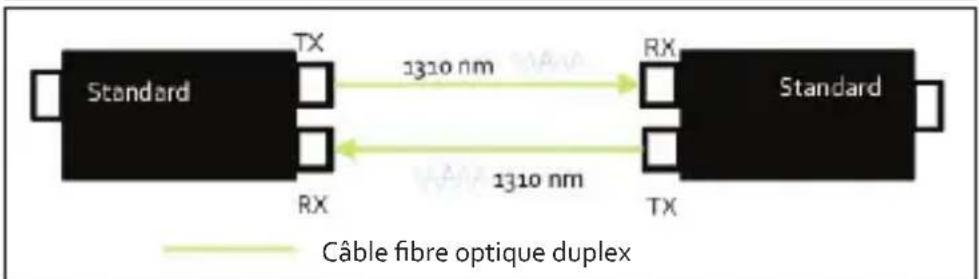

    note right of B "Câble fibre optique duplex"

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

Comme illustré ci-dessus, un seul câble fibre optique doit être connecté entre deux convertisseurs de support WDM. De manière générale, ces convertisseurs de support doivent être utilisés par paires. Le modèle 510547 se connecte au modèle 510530 (Fast Ethernet), et le modèle 545068 se connecte au modèle 545075 (Gigabit Ethernet).

ALIMENTATION

PWR – Allumée si l'adaptateur secteur est connecté.

1000M – Allumée en cas de liaison 1000 Mbit/s à la connexion paires torsadées.

Link/Act (TP = RJ45; FP = Fibre) – Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) – Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) – Allumée si signal optique est détecté; autrement pas allumée.

Vous trouvez les spécifications sur intellinetnetwork.com.

FRANÇAIS Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinetnetwork.com/warranty.

FRANÇAIS: Cet appareil satisfait aux exigences des directives 2014/53/UE et/ou 2004/108/CE & 2006/95/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset:
