Type de produit	Convertisseur de média Fast Ethernet
Marque	Intellinet
Modèle	506519
Standard réseau	IEEE 802.3u 100Base-FX, IEEE 802.3 10Base-T/100Base-TX
Connecteur cuivre	RJ45 femelle
Connecteur fibre	2× ST (émetteur/récepteur)
Type de fibre	Multimode
Distance maximale fibre	2 km
Distance maximale cuivre	100 m
Débit	10/100 Mbps
Duplex	Full/Half
Tension d'alimentation	5 V DC
Courant d'alimentation	1 A minimum
Indicateurs LED	PWR, 100M, Link/Act (TP), Link/Act (FP), FDX/COL, SD
Dimensions (approx.)	70 × 60 × 25 mm
Poids (approx.)	50 g
Matériau du boîtier	Métal
Câble cuivre recommandé	Cat5e ou supérieur
Utilisation	Intérieur
Certifications	CE, WEEE, RoHS
Garantie	2 ans (consultez intellinetnetwork.com/warranty)
Entretien et nettoyage	Essuyer avec un chiffon sec et non pelucheux
Sécurité	Débrancher avant nettoyage ; utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; aucune pièce détachée disponible

FOIRE AUX QUESTIONS - 506519 Intellinet

Comment connecter le convertisseur ?

Connectez le port RJ45 à un commutateur Ethernet avec un câble Cat5e ou supérieur. Reliez les fibres optiques entre deux convertisseurs : TX du premier au RX du second, et RX du premier au TX du second.

Quelle distance maximale avec la fibre optique ?

Avec ce modèle multimode (ST), la distance maximale est de 2 km.

Quels types de connecteurs fibre sont utilisés ?

Le modèle 506519 utilise des connecteurs ST multimodes.

Quelle alimentation est requise ?

L'appareil nécessite une alimentation 5 V DC avec un courant d'au moins 1 A. Utilisez exclusivement l'adaptateur fourni.

Que signifient les voyants LED ?

PWR : alimentation présente. 100M : liaison 100 Mbps. Link/Act (TP) : liaison RJ45 active, clignote en cas de trafic. Link/Act (FP) : liaison fibre active. FDX/COL : mode full-duplex, clignote en cas de collision. SD : signal optique détecté.

Puis-je utiliser un câble cuivre de plus de 100 mètres ?

Non, la distance maximale pour le câble cuivre (RJ45) est de 100 mètres conformément à la norme Ethernet.

Le convertisseur est-il compatible avec du monomode ?

Non, ce modèle (506519) est conçu pour la fibre multimode. Pour la fibre monomode, choisissez le modèle 507332.

Comment dépanner si le voyant Link/Act ne s'allume pas ?

Vérifiez que les câbles sont correctement connectés, que les convertisseurs sont identiques, et que la fibre n'est pas endommagée. Assurez-vous que l'alimentation est branchée.

Quel type de câble Ethernet est recommandé ?

Un câble Cat5e ou supérieur est recommandé pour des performances optimales.

Où trouver la déclaration de conformité ?

La déclaration de conformité CE est disponible à l'adresse : intellinetnetwork.com.

MODE D'EMPLOI 506519 Intellinet

Convertisseur de support Fast Ethernet Français

Merci d'avoir acheté le Convertisseur de support Fast Ethernet Intellinet Fast Ethernet Media Converter. Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

MODÈLES

506502:

Convertisseur de support Fast Ethernet 10/100Base-TX vers 100Base-FX (SC) multimode, 2 km

• 506519:

Convertisseur de support Fast Ethernet 10/100Base-TX vers 100Base-FX (ST) multimode, 2 km

• 507332:

Convertisseur de support Fast Ethernet monomode 10/100Base-TX vers 100Base-FX (SC) monomode, 20 km

CONNEXIONS

Paires torsadées - RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

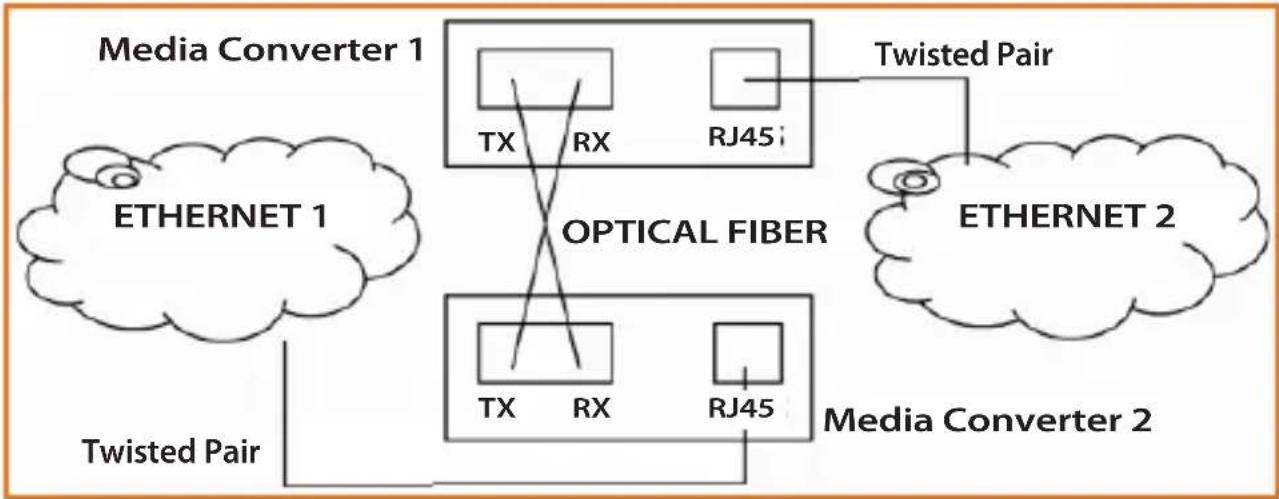

Comme indiqué ci-dessus, deux câbles de fibre optique doivent être connectés entre deux convertisseurs de support idéalement

identiques. Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et spécifications de câble de fibre dépendent au modèle (cf. Modèles).

ALIMENTATION

Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière (90 – 265 V, 50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux spécifications (puissance de sortie 5 Vcc, au moins 1 A).

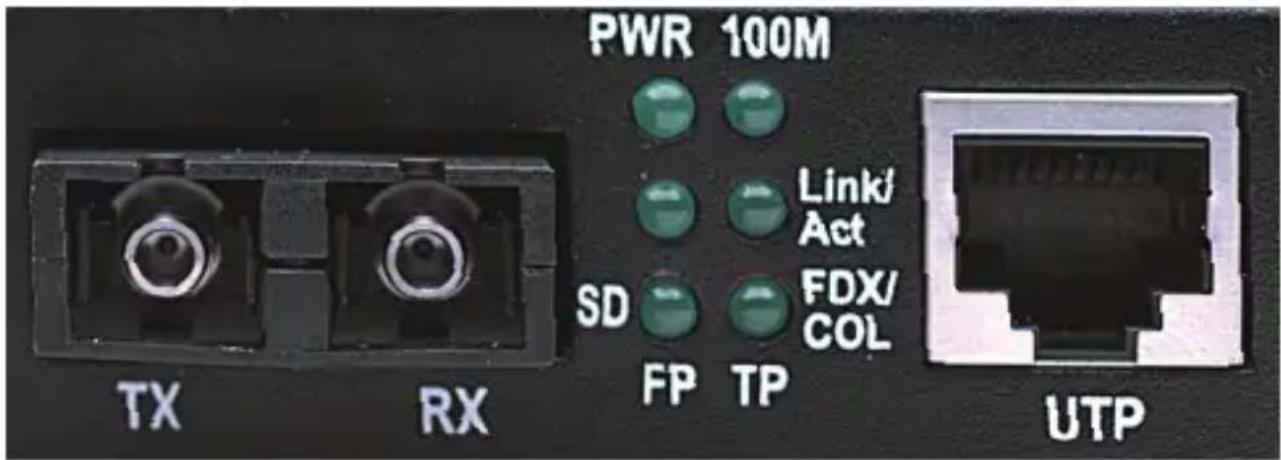

PWR – Allumée si l'adaptateur secteur est connecté.

100M – Allumée en cas de liaison 100 Mbit/s à la connexion paires torsadées; pas allumée en cas de liaison 10 Mbit/s ou d'aucune liaison.

Link/Act (TP = RJ45; FP = Fibre) – Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) – Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) – Allumée si signal optique est détecté; autrement pas allumée.

Vous trouvez les spécifications sur intellinetnetwork.com.

Media Konwerter Fast Ethernet Polski

FRANÇAIS Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinetnetwork.com/warranty.

FRANÇAIS: Cet appareil satisfait aux exigences des directives 2014/53/UE et/ou 2004/108/CE & 2006/95/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset :
