508964 - Convertisseur audio/vidéo Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de support (media converter) Ethernet sur fibre optique
Marque	Intellinet
Modèle	508964
Connectivité	1× port RJ45 10/100Base-TX (100 m max), 1× port fibre multimode SC 100Base-FX (2 km max)
Type de fibre	Multimode SC
Alimentation	Double entrée CC redondante 12-56 V via bornier à vis
Consommation électrique	Non communiquée
Dimensions (L×P×H)	Environ 94 × 70 × 26 mm (estimation profil mince)
Poids	Environ 200 g (estimation boîtier métal)
Matériau du boîtier	Métal IP40 (indice de protection)
Montage	Sur rail DIN (accessoire inclus) ou sur surface plane
Indicateurs LED	PWR1/PWR2, FL/A (fibre), TL/A (RJ45), 100M (vitesse)
Commutateurs DIP	PT/SF (mode de transfert) et NC/LFP (Link Fault Pass Through)
Modes de transfert	Store-and-Forward, Cut-Through modifié, Convertisseur
Distance maximale RJ45	100 m
Distance maximale fibre	2 km (multimode)
Température de fonctionnement	Non communiquée (industrie typique -10 à 60 °C)
Certifications	CE (Directives 2014/30/EU et 2014/35/EU)
Entretien	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Débrancher l'alimentation avant toute intervention. Respecter les distances de ventilation (25 mm).
Pièces détachées / Réparabilité	Aucune pièce détachée disponible. En cas de panne, contacter le support technique.

FOIRE AUX QUESTIONS - 508964 Intellinet

Comment connecter le convertisseur Intellinet 508964 à un réseau Ethernet ?

Branchez un câble RJ45 (Cat5e ou supérieur) du port UTP du convertisseur à un commutateur Ethernet. Pour la fibre, reliez les deux câbles fibre entre deux convertisseurs : TX du premier au RX du second, et RX du premier au TX du second.

Quelle est la distance maximale supportée par le port fibre ?

Le port fibre multimode SC 100Base-FX peut atteindre 2 km avec un câble fibre approprié.

Comment alimenter le convertisseur ?

Utilisez une source d'alimentation CC de 12 à 56 V. Connectez le fil positif à la borne V1+ (ou V2+ pour une alimentation redondante), le négatif à V1- (V2-), et la terre à GND. Serrez les vis du bornier.

Que signifient les voyants LED ?

PWR1/PWR2 : vert fixe = alimentation présente. FL/A : vert fixe = liaison fibre établie, clignotant = activité. TL/A : vert fixe = liaison RJ45 établie, clignotant = activité. 100M : jaune fixe = vitesse 100 Mbps, éteint = 10 Mbps.

Comment utiliser le commutateur DIP PT/SF ?

Le commutateur DIP PT/SF permet de choisir le mode de transfert. PT=OFF, SF=OFF : Store-and-Forward (vérifie les trames). PT=ON, SF=OFF : Cut-Through modifié (vérifie les 64 premiers octets). PT=OFF, SF=ON : mode convertisseur (latence réduite). PT=ON, SF=ON : non utilisé.

Qu'est-ce que la fonction Link Fault Pass Through (LFP) ?

LFP permet de détecter une perte de liaison sur un port et de la transmettre à l'autre port. Activez le commutateur DIP LFP (ON) pour que les périphériques confirment leur présence avant transmission ; en cas d'absence, le trafic est bloqué.

Puis-je monter le convertisseur sur un rail DIN ?

Oui, le boîtier est conçu pour un montage sur rail DIN. Inclinez le clip de montage sur la lèvre supérieure du rail, poussez vers le bas jusqu'à l'enclenchement, et vérifiez la stabilité.

Quel type de câble fibre utiliser ?

Utilisez un câble fibre multimode avec connecteurs SC. La distance maximale est de 2 km. Assurez-vous que l'atténuation est compatible avec la norme 100Base-FX.

Le convertisseur est-il compatible avec du câble RJ45 Cat5e ?

Oui, il est recommandé d'utiliser du câble Cat5e ou supérieur pour garantir les performances Ethernet 10/100 Mbps sur 100 mètres.

Comment nettoyer et entretenir le convertisseur ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs. Assurez une ventilation d'au moins 25 mm autour de l'appareil.

MODE D'EMPLOI 508964 Intellinet

Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des cables de fibre optique.

Traits

• Un port 10/100 RJ45 supportant une distance maximale de 100 m
• Un port multimode 100Base-FX fibre SC supportant une distance maximale de 2km
• Boitier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes
• Option pour l'installation sur rail DIN
• Deux entrées CC redondantes (12 - 56 V) avec bloc terminal E/S

Vous trouvez les specifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508964 ou scannez le code QR figurant sur la couverture.

Placement

Installation en bureau

Avant d'utiliser l'appareil, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets);
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante;
• loin des apparêls électriques qui peuvent être source d'interférence (des radios etc.).
• pas plus loin que 100m de l'appareil réseau auquel vous voudriez connecter.

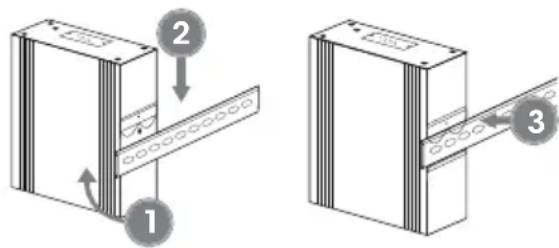

Installation du DIN-Rail

1 Angle du ressort du clip de montage sur la lèvre supérieure du rail DIN.
2 Poussez l'appareil vers le bas jusqu'à ce que le clip s'enclenche sur le rail.
3 Assurez-vous que l'installation est stable.

Connexions

Paires torsadées - RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du cablage Cat5e ou supérieur est recommandé.

Fibre optique

Comme indiqué ci-dessus, deux câbles de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques. Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et specifications de cable de fibre dépendant au modele (cf. Modèles).

Example

Alimentation

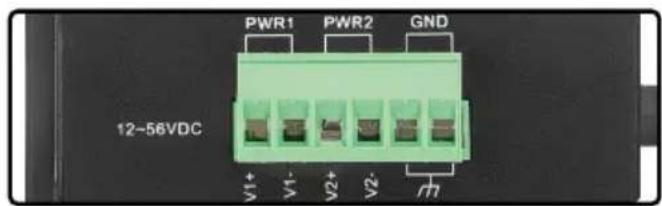

Installation via bloc terminal

REMARQUE : Assurez-vous que l'alimentation est intégralement étente/deconnectée avant de commencer !

1 Desserrez les vis appropriées. Insérez les fils d'alimentation nus dans les bornes appropriées (le fil positif dans la borne positive [V1 + ] , le fil négatif dans la borne négative [V1 - ] , le fil de terre dans la borne de terre [GND]).
2 Serrez les vis appropriées pour fixer les fils. Répétez ces étapes pour une deuxième alimentation si nécessaire (V2+, V2-, GND).
3 Installez le bloc dans le périphérique.

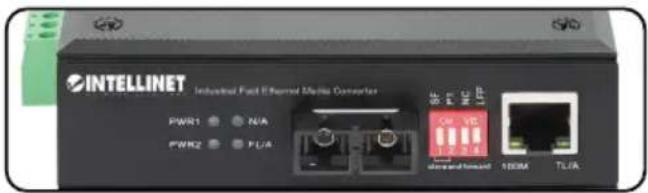

Panneau frontal

DEL Couleur Statut Description
PWR1/PWR2 Verte	Allumé Le canal d'alimentation est alimenté.
	Éteint Le canal d'alimentation n'est pas alimenté.
FL/A Verte		Allumé Le port fibre est connecté.
	Éteint Le port fibre n'est pas connecté.
	Clignotant En train d'émettre ou de receivevoir des données.
100M Jaune		Allumé Vitesse 100 Mbps.
	Éteint Vitesse 10 Mbps.
TL/A Verte		Allumé Connexion est établie.
	Éteint Connexion n'est pas établie.
	Clignotant En train d'émettre ou de receivevoir des données.

Commutateur DIP - PT/SF

PT SF	Fonction		Description
Éteint	Éteint	Mode « Store and Forward »	Les trames sont stockées dans la mémoire et vérifiées pour détecter les erreurs. Si les trames passent le contrôle, elles sont redirigées vers le port approprié. Remarque: la fonction peut entraîner une latence.
Allumé (ON)	Éteint	Mode « Cut Through modifié »	Vérifie les 64 premiers octets d'une trame, et s'il n'y a pas de problème, la trame est transmise à l'adresse de destination.
Éteint	Allumé (ON)	Mode convertisseur	Les trames sont transférées dès que l'adresse de destination est identifiée. Remarque: cette fonction permet de réduire la latence et d'économiser de la mémoire tampon, mais elle peut transmettre des trames erronées qui peuvent créé des tempêtes de diffusion.
Allumé (ON)	Allumé (ON)

Commutateur DIP - NC/LFP

Switch	Position	Description
NC		Inutilisé
LFP	Allumé(ON)	Link Fault Pass Through activé: les périphériques sur une liaison doivent confirmerqu'ils sont en ligne avant que les données puissant être transmises ; si l'un despériphériques ne répond pas, les données ne peuvent pas être envoyées.
	Éteint	Link Fault Pass Through désactivé
