508964 - Convertitore audio/video Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore di supporto (media converter) Ethernet su fibra ottica
Marca	Intellinet
Modello	508964
Connettività	1× porta RJ45 10/100Base-TX (100 m max), 1× porta fibra multimodale SC 100Base-FX (2 km max)
Tipo di fibra	Multimodale SC
Alimentazione	Doppio ingresso CC ridondante 12-56 V tramite morsettiera a vite
Consumo elettrico	Non comunicato
Dimensioni (L×P×H)	Circa 94 × 70 × 26 mm (stima profilo sottile)
Peso	Circa 200 g (stima custodia metallo)
Materiale della custodia	Metallo IP40 (grado di protezione)
Montaggio	Su guida DIN (accessorio incluso) o su superficie piana
Indicatori LED	PWR1/PWR2, FL/A (fibra), TL/A (RJ45), 100M (velocità)
Commutatori DIP	PT/SF (modalità di trasferimento) e NC/LFP (Link Fault Pass Through)
Modalità di trasferimento	Store-and-Forward, Cut-Through modificato, Convertitore
Distanza massima RJ45	100 m
Distanza massima fibra	2 km (multimodale)
Temperatura di funzionamento	Non comunicata (industriale tipico -10 a 60 °C)
Certificazioni	CE (Direttive 2014/30/UE e 2014/35/UE)
Manutenzione	Pulire con un panno asciutto e non abrasivo. Non utilizzare solventi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento. Rispettare le distanze di ventilazione (25 mm).
Pezzi di ricambio / Riparabilità	Nessun pezzo di ricambio disponibile. In caso di guasto, contattare il supporto tecnico.

Domande frequenti - 508964 Intellinet

Come collegare il convertitore Intellinet 508964 a una rete Ethernet?

Collegare un cavo RJ45 (Cat5e o superiore) dalla porta UTP del convertitore a uno switch Ethernet. Per la fibra, collegare i due cavi in fibra tra due convertitori: TX del primo al RX del secondo, e RX del primo al TX del secondo.

Qual è la distanza massima supportata dalla porta fibra?

La porta fibra multimodale SC 100Base-FX può raggiungere 2 km con un cavo in fibra appropriato.

Come alimentare il convertitore?

Utilizzare una fonte di alimentazione CC da 12 a 56 V. Collegare il filo positivo al morsetto V1+ (o V2+ per alimentazione ridondante), il negativo a V1- (V2-), e la terra a GND. Serrare le viti della morsettiera.

Cosa significano gli indicatori LED?

PWR1/PWR2 : verde fisso = alimentazione presente. FL/A : verde fisso = collegamento fibra stabilito, lampeggiante = attività. TL/A : verde fisso = collegamento RJ45 stabilito, lampeggiante = attività. 100M : giallo fisso = velocità 100 Mbps, spento = 10 Mbps.

Come utilizzare il commutatore DIP PT/SF?

Il commutatore DIP PT/SF consente di scegliere la modalità di trasferimento. PT=OFF, SF=OFF : Store-and-Forward (controlla i frame). PT=ON, SF=OFF : Cut-Through modificato (controlla i primi 64 byte). PT=OFF, SF=ON : modalità convertitore (latenza ridotta). PT=ON, SF=ON : non utilizzato.

Cos'è la funzione Link Fault Pass Through (LFP)?

LFP consente di rilevare una perdita di collegamento su una porta e trasmetterla all'altra porta. Attivare il commutatore DIP LFP (ON) affinché i dispositivi confermino la loro presenza prima della trasmissione; in caso di assenza, il traffico viene bloccato.

Posso montare il convertitore su una guida DIN?

Sì, la custodia è progettata per montaggio su guida DIN. Inclinare la clip di montaggio sul labbro superiore della guida, spingere verso il basso fino allo scatto e verificare la stabilità.

Quale tipo di cavo in fibra utilizzare?

Utilizzare un cavo in fibra multimodale con connettori SC. La distanza massima è di 2 km. Assicurarsi che l'attenuazione sia compatibile con lo standard 100Base-FX.

Il convertitore è compatibile con cavo RJ45 Cat5e?

Sì, si consiglia di utilizzare cavo Cat5e o superiore per garantire le prestazioni Ethernet 10/100 Mbps su 100 metri.

Come pulire e manutenere il convertitore?

Scollegare l'alimentazione prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare mai solventi o prodotti abrasivi. Assicurare una ventilazione di almeno 25 mm intorno all'apparecchio.

MANUALE UTENTE 508964 Intellinet

I Media converter collegano due reti Ethernet su una distanza più lunga usingo un cavo in fibra ottica.

Caratteristiche

• Una porta RJ45 10/100 che supporta una distanza massima di 100m (300 piedi)
• Una porta multimodale in fibra ottica 100Base-FX che supporta una distanza massima di 2 km
• Alloggiamo in metallo compatto IP40 per resistere a condizioni industriali dificili
• Installazione su guida DIN opzionale
• Due ingressi CC ridondanti (12 - 56 V) con morsettiera I / O

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su

register.intellinet-network.com/r/508964 o scansiona il codice QR presente sulla copertina.

Posizionamento

Installazione desktop

Prima di utilizzato il prodotto si consiglia di posizionare il dispositivo:

• su una superficie piana che possa sostenerne il peso (o qualsiasi altro oggettodi cui tenereconto);
• con un minimo di 25 mm (approssimativamente 1'' ) di spazio libero versus

l'alto e lateralmente per permettere un'adeguata ventilazione;

• lontano da sorgenti che possono provocare disturbi e interferenze elettro
  magnetiche: radio, trasmettitori, amplificatori di banda, ecc.
• entro 100 m/DD alle periferiche di rete a cui è stato connesso.

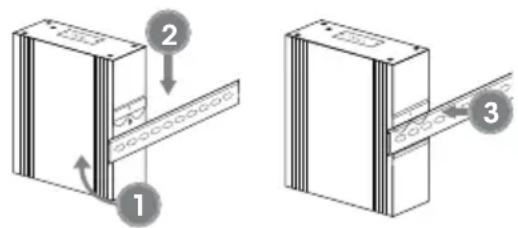

Installazione su guida DIN

1 Posizione are angolo la molla della clip di montaggio sul bordo superiore della guida DIN.
2 Spingere il dispositivo verso il basso finché la clip non scatta sulla guida.
3 Verificare la stabilità del montaggio.

Connessioni

Twisted Pair - RJ45

Collega una porta UTP del media converter a una porta RJ45 sulla rete; per esempio,

a un Ethernet switch. Cat5e o cablaggi superiors sono consigliati.

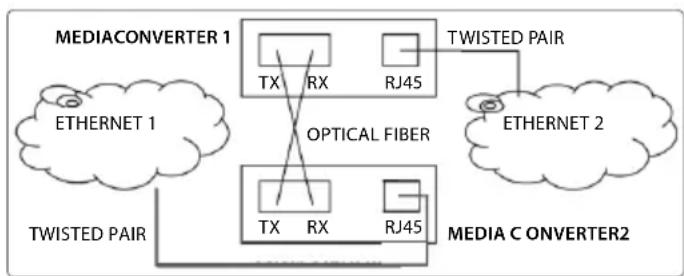

Fibra Ottica

Come significato sopra, i due cavi in fibra ottica devono essere collegati idealmente tra due media converter identici. Creare un collegamento tra Media Converter 1 TX a Media Converter 2 RX, e da Media Converter 1 RX a Media Converter 2 TX. La distanza massima e le specifiche del cavo in fibra ottica dipendono dal modello. (Vedi la sezione relativa alle Modelli.)

Esemblio

Potenza

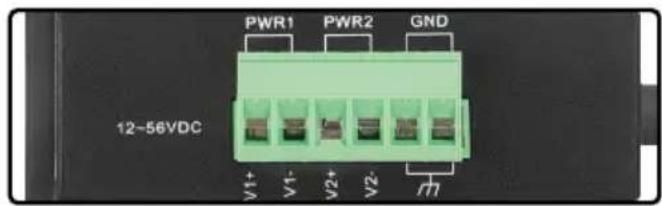

Installazione morsettiera

Nota: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate. Inserire i cavi nudi di alimentazione nei terminali corrispondenti (cavo positivo nel terminale positivo [V1 + ] , cavo negativo nel terminale negativo [V1-], cavo di terra nel terminale di terra [GND]).
2 Serrare le viti appropriate per fissare i cavi. Ripetere le stesse fasi per un secondo alimentatore, se necessario (V2+,V2-,GND)
3 Installare il blocco nel dispositivo.

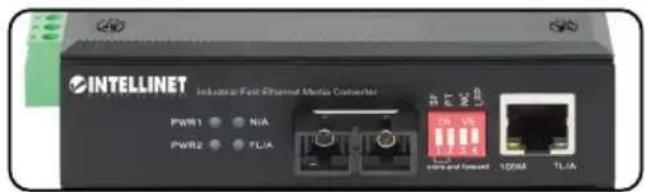

Pannello frontale

LED Colore Stato Descrizione
PWR1/PWR2 Verde	Acceso Canale di alimentazione alimentato.
	Spento Canale di alimentazione non alimentato.
FL/A Verde	Acceso Porta in fibra ottica collegata.
	Spento Porta in fibra ottica scollegata.
	Lampeggiante Invio o ricezione dati.
100M Giallo	Acceso Velocità di 100 Mbps.
	Spento Velocità di 10 Mbps.
TL/A Verde	Acceso Porta di connessione valida.
	Spento Nessuna connessione stabilita.
	Lampeggiante Invio o ricezione dati.

Interruttore DIP - PT/SF

PT SF	Descrizione	Descrizione
Spento	Spento	Modalità Store and Forward	I frame vengono archiviati in memoria e controllati per individuare eventuali errors. Se il frame supera il controllo, viene inoltrato alla porta appropriata. Nota: la funzione può causare latenza.
Acceso (ON)	Spento	Modalità Cut Through modificata	Controlla i primi 64 byte di un frame e, se non presenta problemi, il frame viene inoltrato all'indirizzo di destinazione.
Spento	Acceso (ON)	Modalità Converter	I frame vengono inoltrati non appena viene identificato l'indirizzo di destinazione. Nota: la funzione aiuta a ridurre la latenza e fa risparmiare spazio nel buffer, ma può inoltrare frame errati che possono creare broadcast storm.
Acceso (ON)	Acceso (ON)

Interruttore DIP - NC/LFP

Switch Posizione		Descrizione
NC		Inutilizzato
LFP	Acceso(ON)	Link Fault Pass Through attivato: I dispositivi su un collegamento devono riconoscere di essere online prima che i dati possano essere trasmessi; quando uno dei dispositivi non risponde, i dati non possono essere inviati.
	Spento	Link Fault Pass Through disattivato
