Marca	Intellinet
Modello	508315
Tipo di prodotto	Convertitore di media (Ethernet verso fibra ottica)
Interfaccia rame	1 porta RJ45 10/100/1000 Mbps, distanza max 100 m
Interfaccia fibra	1 porta ST multimodale 1000Base-SX, distanza max 550 m
Tipo di fibra	Multimodale, connettore ST
Modalità di trasmissione	Full-duplex e half-duplex con auto-negociazione
Alimentazione	Adattatore di rete 5 V DC, 1 A minimo, ingresso 90-265 V AC, 50/60 Hz
Consumo elettrico	Circa 5 W
Dimensioni (circa)	94 x 70 x 26 mm
Peso (circa)	200 g
Indicatori LED	PWR, 1000M, LINK/ACT (TP e FP), FDX/COL (TP), SD (FP)
Interruttore DIP	Posizione 1: LFP (Link Fault Pass-through); Posizione 2: Commutazione di interruzione/ritardo
Materiale del telaio	Metallo
Temperatura di esercizio	0 °C a 50 °C
Umidità di esercizio	20% a 80% (senza condensa)
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno asciutto e morbido.
Sicurezza	Utilizzare solo l'adattatore fornito. Non esporre all'umidità.
Ricambi e riparabilità	Adattatore di rete disponibile come opzione. Nessuna parte riparabile dall'utente.
Norme e certificazioni	CE (Direttive 2014/30/UE e 2014/35/UE), RAEE (2012/19/UE)

Domande frequenti - 508315 Intellinet

Cos'è il convertitore Intellinet 508315?

Il Intellinet 508315 è un convertitore di media che consente di collegare una rete Ethernet in rame (RJ45) a una fibra ottica multimodale (ST) per estendere la distanza di connessione fino a 550 m.

Come collegare il convertitore?

Collegare un cavo Ethernet Cat5e o superiore dalla porta RJ45 del convertitore a uno switch o router. Per la fibra, collegare le due porte ST con due cavi in fibra: TX del convertitore 1 a RX del convertitore 2, e RX del 1 a TX del 2.

Qual è la distanza massima con la fibra?

Con una fibra multimodale e lo standard 1000Base-SX, la distanza massima è di 550 metri.

Cosa significa l'indicatore LINK/ACT?

L'indicatore LINK/ACT (per RJ45 o fibra) è acceso fisso quando un collegamento è attivo, e lampeggia durante il trasferimento dei dati. Se spento, nessun collegamento viene rilevato.

Posso utilizzare il convertitore con cavo monomodale?

No, questo modello è progettato per fibra multimodale con connettore ST. L'uso di fibra monomodale non è supportato.

Come configurare l'interruttore DIP?

L'interruttore DIP ha 4 posizioni: la posizione 1 attiva/disattiva il Link Fault Pass-through (LFP), la posizione 2 seleziona la modalità di interruzione o ritardo, e le posizioni 3 e 4 non sono utilizzate.

Il convertitore supporta il Power over Ethernet (PoE)?

No, questo convertitore non supporta PoE. Richiede un'alimentazione esterna tramite l'adattatore di rete fornito (5 V DC, 1 A).

Quali cavi Ethernet consigliate?

Si consiglia di utilizzare cavo Cat5e o superiore per garantire prestazioni ottimali fino a 100 m.

Cosa fare se l'indicatore PWR non si accende?

Verificare che l'adattatore di rete sia correttamente collegato e che la presa a muro sia alimentata. Se il problema persiste, provare un altro adattatore compatibile (5 V DC, 1 A).

Dove posso scaricare il manuale completo?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com per il modello Intellinet 508315.

MANUALE UTENTE 508315 Intellinet

I Media converter collegano due reti Ethernet su una distanza più lunga usingo un cavo in fibra ottica.

Per ulteriori specifiche, visita il site intellinetnetwork.com. Registra il tuo prodotto su register.intellinet-network.com/r/508315 o scansiona il codice QR presente sulla copertina.

Caratteristica

• Una porta RJ45 10/100/1000 supporta distance massima di 100 m
• Una porta multimodale ST in fibra 1000Base-SX

supporta una distanza massima di 550m

• Supporta modalità full-duplex e half-duplex con autonegoziatione

Connessioni

Twisted Pair - RJ45

Collega una porta UTP del media converter a una porta RJ45 sulla rete; per esempio, a un Ethernet switch. Cat5e o cablaggi superiori sono consigliati.

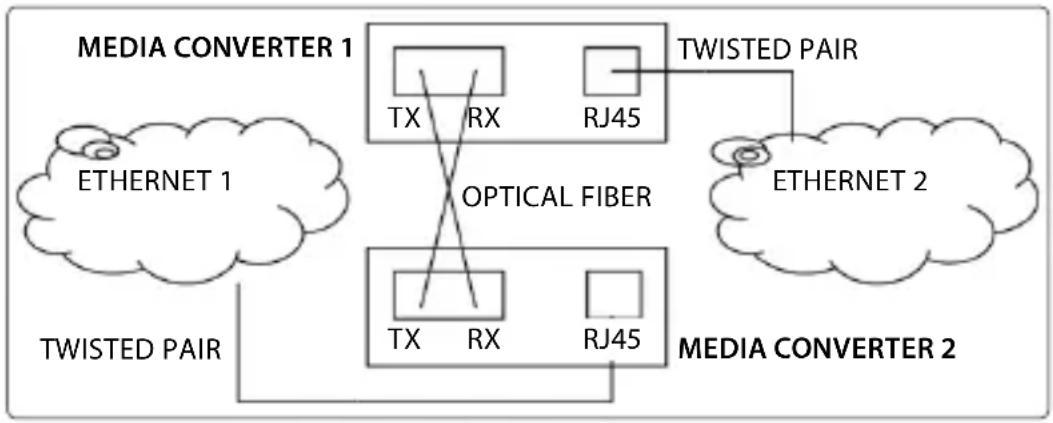

Fibra Ottica

Come indicate sopra, i due cavi in fibra ottica devono essere collegati idealmente tra due media converter identici. Creare un collegamento tra Media Converter 1 TX a Media Converter 2 RX, e da Media Converter 1 RX a Media Converter 2 TX. La distanza massima e le specifiche del cavo in fibra ottica dipendono dal modello. (Vedi la sezione relativa alle Modelli.)

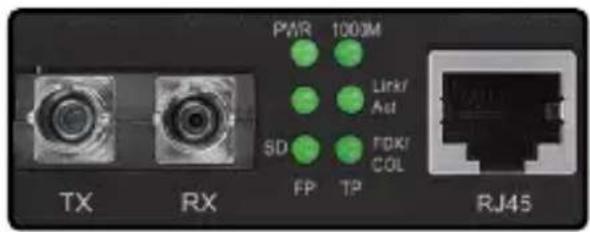

Pannello frontale

LED Descrizione
PWR	Quando si illumina indica che l'alimentatore è collegato.
1000M	Quando è illuminato indica il collegamento a 1000 Mbps link sulla connessione a coppie twistate.
LINK/ACT (TP = RJ45; FP = FIBRA)	- Collegamento attivo quando è illuminato; - Traffic di dati quando lampeggia; - Nessun collegamento di rete attivo quando è spento.
FDX/COL (PER TP/RJ45)	- Connessione full duplex quando illuminato; - Collisione di dati quando lampeggia; - Half duplex quando è spento.
SD (PER FP/FIBRA)	- Il segnale della fibra ottica è individuato quando si illumina; - Nessun segnale quando è spento.

Pannello posteriore

Alimentazione

Collegare l'alimentatore al la presa da 5 V DC presente sul media converter, quando collegarlo ad una regolare presa di corrente (90 - 265 V, 50/60 Hz). Utilizzare solamente l'alimentatore incluso o uno che abbia delle specifiche correspondenti a quello fornito in dotazione (output 5 V DC, ameno 1 A).

Interruttore DIP

Interruttore	Posizione	Descrizione
1	Acceso Link	Fault Pass-through (LFP) Acceso
	Spento LFP Spento
2	Acceso Commutazione cut-through
	Spento Commutazione Store-and-forward
3 & 4 Vuoto

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo symbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
