Tipo di prodotto	Convertitore di supporto Ethernet bidirezionale WDM
Marca	Intellinet
Modello	545075
Connettori	1x RJ45 (UTP), 1x fibra ottica simplex (SC o LC tipico)
Standard Ethernet	Gigabit Ethernet (1000Base-T / 1000Base-SX/LX)
Distanza fibra tipica	Fino a 20 km (secondo fibra e bilancio ottico)
Alimentazione	Adattatore di rete esterno (5 V CC, 1 A tipico)
Consumo elettrico	Meno di 5 W
Dimensioni (L x l x H)	94 x 70 x 25 mm (stimato)
Peso	150 g (stimato)
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Indicatori LED	PWR, 1000M, Link/Act (TP e FP), FDX/COL, SD
Funzionalità WDM	Bidirezionale su una singola fibra ottica (simplex)
Compatibilità	IEEE 802.3ab, 802.3z
Tipo di fibra supportato	Multimodale o monomodale (secondo la versione)
Manutenzione	Pulire con un panno asciutto e morbido; evitare liquidi
Istruzioni di sicurezza	Rispettare la direttiva RAEE (2012/19/UE); non gettare nei rifiuti domestici
Garanzia	Consultare intellinetnetwork.com/warranty

Domande frequenti - 545075 Intellinet

Come collegare il convertitore Intellinet 545075?

Collegare la porta UTP (RJ45) a uno switch o dispositivo Ethernet utilizzando un cavo Cat5e o superiore. Collegare la fibra ottica simplex alla porta fibra. Utilizzare due convertitori identici (modello 545075) o abbinati al modello 545068 per Gigabit Ethernet.

Quale cavo in fibra utilizzare?

Questo convertitore utilizza un singolo cavo in fibra ottica simplex (bidirezionale WDM). La distanza massima dipende dal tipo di fibra: multimodale (fino a 550 m) o monomodale (fino a 20 km). Utilizzare i connettori appropriati (SC/LC a seconda del modello).

Cosa significano i LED sull'apparecchio?

I LED indicano: PWR (alimentazione), 1000M (collegamento a 1000 Mbit/s), Link/Act TP o FP (collegamento attivo su RJ45 o fibra, lampeggia in caso di attività), FDX/COL (full duplex, lampeggia in caso di collisioni), SD (segnale ottico rilevato).

Quale distanza massima posso raggiungere?

Con una fibra monomodale e un bilancio ottico appropriato, la distanza può arrivare a 20 km. Per la multimodale, considerare al massimo 550 m. Verificare la scheda tecnica della propria fibra.

Posso utilizzare un solo convertitore?

No, questo convertitore deve essere utilizzato in coppia. Ogni estremità del collegamento in fibra richiede un convertitore. Il 545075 si abbina a un altro 545075 o al modello 545068 (a seconda della lunghezza d'onda).

L'apparecchio non si accende, cosa fare?

Verificare che l'adattatore di rete sia correttamente collegato e che la presa funzioni. Se il LED PWR rimane spento, provare un altro adattatore della stessa tensione (5 V CC). Contattare l'assistenza se il problema persiste.

Come pulire il mio convertitore?

Utilizzare un panno morbido e asciutto per pulire la scocca. Non utilizzare prodotti chimici o liquidi. Pulire i connettori in fibra con un kit di pulizia appropriato per evitare la perdita di segnale.

Quali sono le precauzioni di sicurezza?

Non esporre a umidità o temperature estreme. Scollegare l'alimentazione prima di qualsiasi intervento. Conformemente alla direttiva RAEE, non gettare l'apparecchio con i rifiuti domestici; riciclarlo in un centro di raccolta.

Questo convertitore è compatibile con apparecchiature non Intellinet?

Sì, è conforme agli standard IEEE 802.3ab e 802.3z, quindi compatibile con qualsiasi apparecchiatura Gigabit Ethernet standard. Assicurarsi che la fibra e i connettori corrispondano (monomodale/multimodale, stessa lunghezza d'onda).

Dove trovare il manuale dettagliato?

Il manuale completo è disponibile gratuitamente su notice-facile.com. È possibile scaricarlo in formato PDF. Per gli aggiornamenti, consultare il sito intellinetnetwork.com.

MANUALE UTENTE 545075 Intellinet

Grazie per aver scelto il Media Converter Gigabit Ethernet WDM Bidirezionale Intellinet. I Media converter collegano due reti Ethernet su una distanza piu lunga usando un cavo in fibra ottica.

MEDIA CONVERTER WDM BIDIREZIONALE

CONTRO MEDIA CONVERTER STANDARD

Media Converter standard

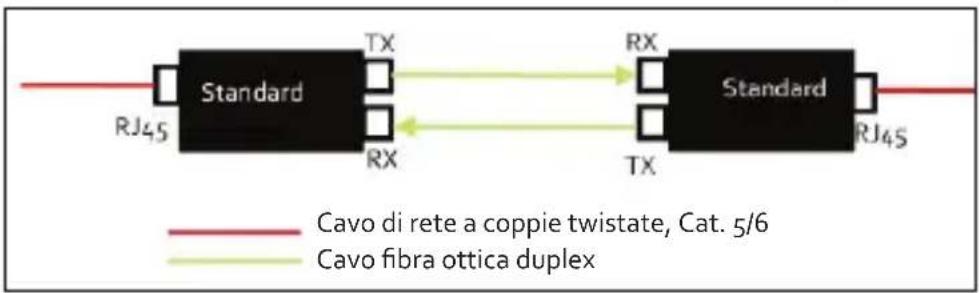

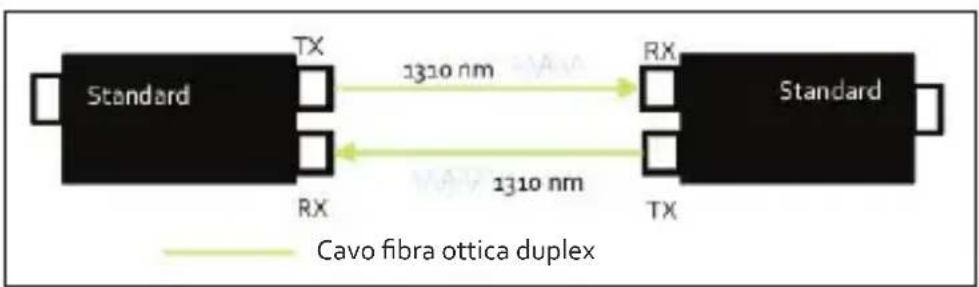

Per creare una connessione tra due media converter servono due cavi in fibra ottica, inteso come un cavo duplex in fibra ottica.
    note right of A: Cavo di rete a coppie twistate, Cat. 5/6
    note right of B: Cavo fibra ottica duplex

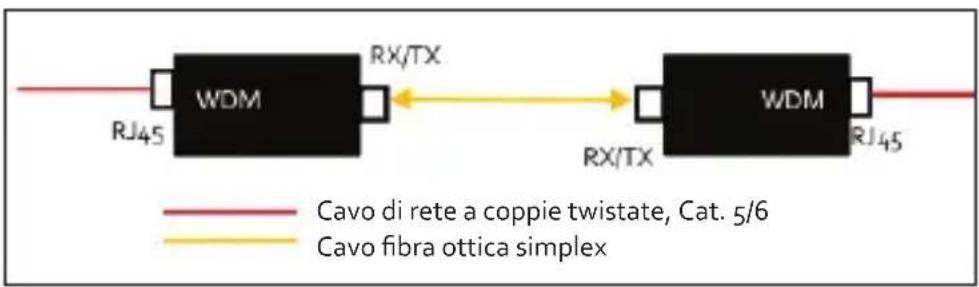

Media Converter WDM bidirezionale

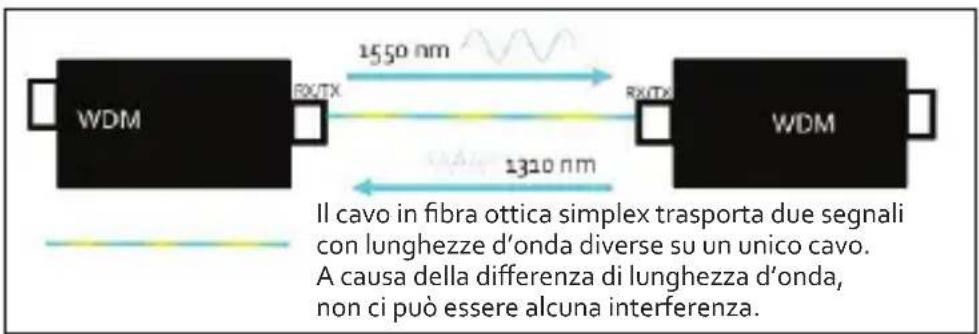

Un cavo in fibra ottica è sufficiente per creare una connessione tra due media converter. Il segnale viaggia in entrambe le direzioni.

MODELLI

• Convertitore per supporti WDM Fast Ethernet Bidirezionale (510547)
  10/100Base-TX a 100Base-FX (SC) Monomodale, 20 km, WDM (RX1550/TX1310)
• Convertitore per supporti WDM Fast Ethernet Bidirezionale (510530)
  10/100Base-TX a 100Base-FX (SC) Monomodale, 20 km, WDM (RX1310/TX1550)
  • Media Converter Gigabit Ethernet WDM Bidirezionale (545068)
  10/100/1000Base-TX a 1000Base-LX (SC) Monomodale, 20 km, WDM (RX1550/TX1310)
  • Media Converter Gigabit Ethernet WDM Bidirezionale (545075)
  10/100/1000Base-TX a 1000Base-LX (SC) Monomodale, 20 km, WDM (RX1310/TX1550)

CONNESSIONI

RJ45 – coppie twistate

Collega una porta UTP del media converter ad una porta RJ45 di rete; per esempio, ad un Ethernet switch. Sono consigliati Cat5e o cablaggi superiori.

Fibra Ottica

Come mostrato sopra, è necessario collegare un cavo in fibra ottica tra due media converter WDM. Come regola generale, questi media converter devono essere utilizzati in coppia. Il modello 510547 si connette al modello 510530 (Fast Ethernet), e il modello 545068 si connette al modello 545075 (Gigabit Ethernet).

ALIMENTAZIONE

Collegare l'alimentatore alla presa da 5 V DC presente sul media converter, quindi collegarlo ad una regolare presa di corrente (90 – 265 V, 50/60 Hz). Utilizzare solamente l'alimentatore incluso o uno che abbia delle specifiche corrispondenti a quello fornito in dotazione (output 5 V DC, ameno 1 A).

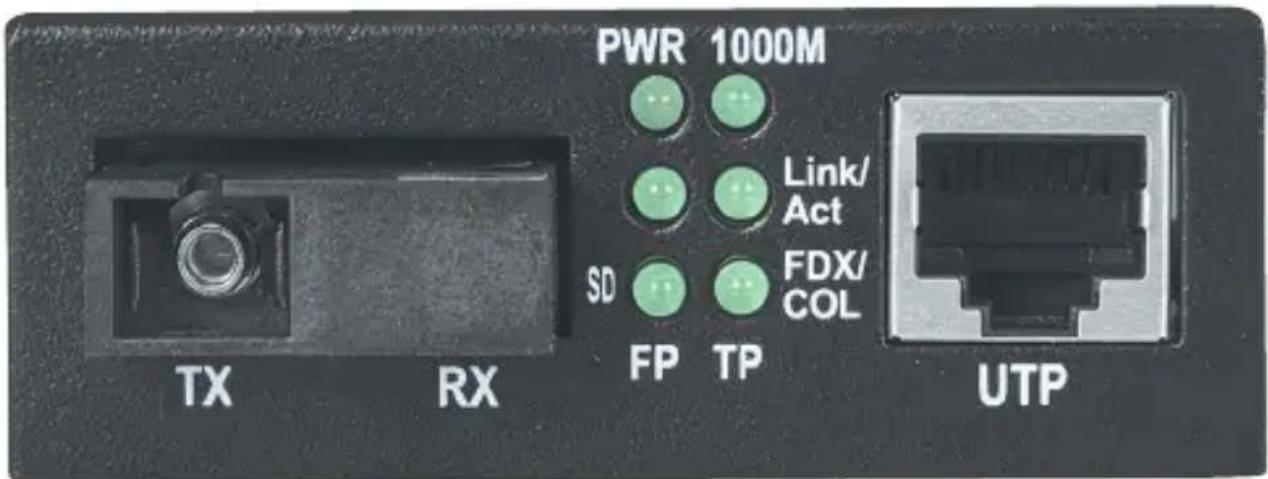

PWR – Quando si illumina indica che l'alimentatore è collegato.

1000M – Quando è illuminato indica il collegamento a 1000 Mbps link sulla connessione a coppie twistate.

Link/Act (TP = RJ45; FP = Fibra) – Collegamento attivo quando è illuminato; traffico di dati quando lampeggia; nessun collegamento di rete attivo quando è spento.

FDX/COL (per TP/RJ45) – Connessione full duplex quando illuminato; collisione di dati quando lampeggia; half duplex quando è spento.

SD (per FP/Fibra) – Il segnale della fibra ottica è individuato quando si illumina; nessun segnale quando è spento.

Per ulteriori specifiche, visita il sito intellinetnetwork.com.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

ITALIANO Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questo prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO: Per informazioni sulla garanzia, accedere a intellinetnetwork.com/warranty.

ITALIANO: Questo dispositivo è conforme alle direttive 2014/53/UE e/o 2004/108/EC & 2006/95/EC. La dichiarazione di conformità per questo prodotto è disponibile al:

intellinetnetwork.com
