BEDIENUNGSANLEITUNG 545075 Intellinet
Vielen Dank für den Kauf des Intellinet WDM Bi-Directional Single Mode Medienkonverter. Medienkonverter verbinden zwei Ethernet-Netzwerke über größere Distanzen mittels Glasfaserkabel.
Um eine Verbindung zwischen zwei Medienkonvertern herzustellen, benötigen Sie zwei LWL-Kabel, auch Duplex-Glasfaserkabel genannt.

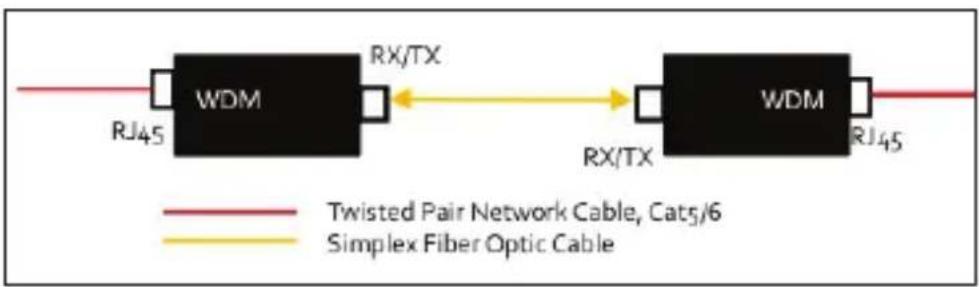

Ein LWL-Kabel zwischen beiden Medienkonvertern reicht aus, um eine Verbindung herzustellen. Das Signal läuft in beide Richtungen.
Verbinden Sie den UTP-Port des Medienkonverters mit einem RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch. Cat5e-Verkabelung oder höher wird empfohlen.
Glasfaser
Wie oben dargestellt, muss ein LWL-Kabel an zwei WDM-Medienkonverter angeschlossen sein. Diese Medienkonverter müssen immer zusammen verwendet werden. Modell 510547 mit Modell 510530 (Fast Ethernet) und Modell 545068 mit Modell 545075 (Gigabit Ethernet).
STROMVERSORGUNG
Schließen Sie das Netzteil an die 5V-DC-Buchse des Medienkonverters und dann an eine Steckdose an (90 – 265 V, 50/60 Hz). Verwenden Sie ausschließlich das beiliegende Netzteil oder eines mit gleichen Spezifikationen (Ausgangsleistung 5 V DC, mindestens 1 A).

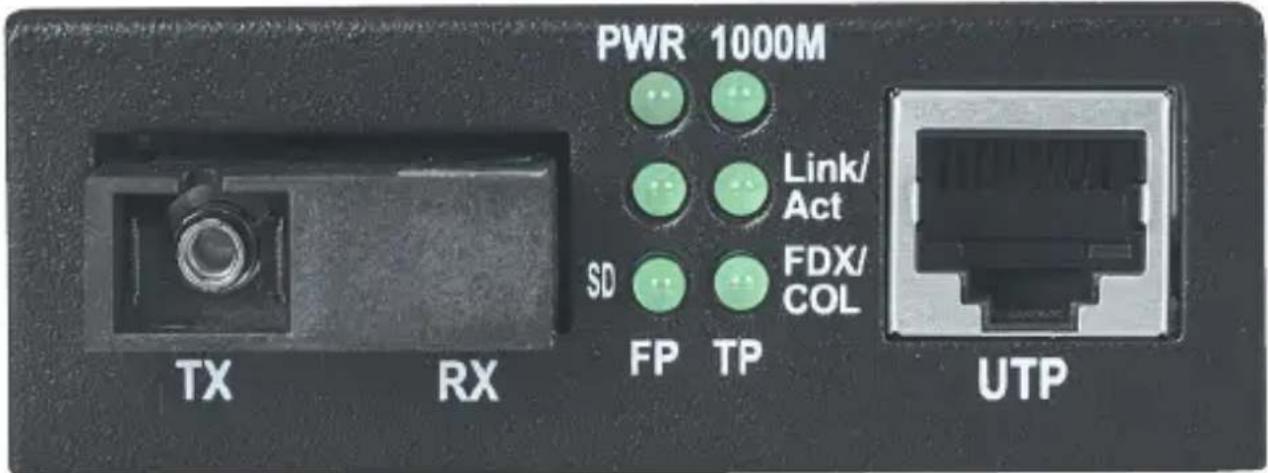

PWR – Leuchtet bei angeschlossenem Netzteil.
1000M – Leuchtet bei 1000 Mbit/s-Verbindung am Twisted-Pair-Anschluss.
Link/Act (TP = RJ45; FP = Faser) – euchet bei aktiver Verbindung; blinkt bei Datenübertragung; leuchtet nicht, wenn keine aktive Netzwerkverbindung besteht.
FDX/COL (für TP/RJ45) – Leuchtet bei Vollduplex-Verbindung; blinkt bei Datenkollisionen; leuchtet nicht bei Halbduplex.
SD (für FP/Faser) – Leuchtet wenn Glasfasersignal erkannt wird; ansonsten nicht.
Die Spezifikationen finden Sie auf intellinetnetwork.com.
