510530 - Audio-/Video-Konverter Intellinet - Kostenlose Bedienungsanleitung

Produkttyp	Bidirektionaler WDM Ethernet-Medienkonverter (Fast Ethernet)
Modell	510530
Marke	Intellinet
Kategorie	Audio/Video-Konverter (Ethernet über Glasfaser)
Kupferanschluss	1 RJ45-Port (UTP) 10/100 Mbps, Auto-Negotiation
Glasfaseranschluss	1 Simplex-Glasfaserport (WDM, 1310 nm TX, 1550 nm RX)
Maximale Glasfaserentfernung	Bis zu 20 km (je nach Glasfasertyp)
Maximale Kupferentfernung	100 m (Cat5e oder höher)
Stromversorgung	Externes Netzteil (5 V DC, nicht im Handbuch enthalten)
Stromverbrauch	Ca. 2 W
LED-Anzeigen	PWR (Strom), 1000M (1000 Mbps-Verbindung), Link/Act (TP und Glasfaser), FDX/COL (Vollduplex/Kollisionen), SD (optische Signalerkennung)
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchtigkeit	10% bis 90% (nicht kondensierend)
Abmessungen	Ca. 95 x 70 x 25 mm
Gewicht	Ca. 150 g (ohne Netzteil)
Gehäusematerial	Metall
Kompatibilität	Ethernet IEEE 802.3u, Fast Ethernet 100BASE-TX und 100BASE-FX
Topologie	Punkt-zu-Punkt (erfordert ein Konverterpaar)
Glasfaser-Übertragungsmodus	Bidirektional (WDM) über Simplex-Glasfaser
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Vor der Reinigung Netzstecker ziehen. Nur das mitgelieferte Netzteil verwenden. WEEE-Richtlinien beachten.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Bei Störung wenden Sie sich an den Kundendienst.
Allgemeine Informationen	Eingeschränkte Garantie: siehe intellinetnetwork.com/warranty. Konform mit den Richtlinien 2014/53/EU, 2004/108/EG und 2006/95/EG.

Häufig gestellte Fragen - 510530 Intellinet

Wie verbinde ich den Intellinet 510530 Konverter mit meinem Netzwerk?

Schließen Sie den RJ45-Port des Konverters mit einem Cat5e- oder höherwertigen Kabel an einen Ethernet-Port Ihres Switches oder Routers an. Verbinden Sie dann den Glasfaserport über ein Simplex-Glasfaserkabel mit einem anderen kompatiblen Konverter (z. B. Modell 510547).

Welcher Glasfaserkabeltyp wird für den 510530 verwendet?

Der 510530 verwendet eine Simplex-Glasfaser (Einzelfaser). Er arbeitet mit WDM (Wavelength Division Multiplexing): Er sendet bei 1310 nm und empfängt bei 1550 nm (oder umgekehrt, je nach verbundenem Modell).

Kann ich den 510530 mit einem anderen Konvertermodell verwenden?

Ja, für den bidirektionalen WDM-Betrieb muss der 510530 mit einem kompatiblen Modell wie dem 510547 (Fast Ethernet) oder 545075 (Gigabit) je nach gewünschter Geschwindigkeit kombiniert werden.

Was ist die maximale Reichweite des 510530?

Die maximale Reichweite hängt vom Glasfasertyp ab: bis zu 20 km mit Singlemode-Faser (SM) und bis zu 2 km mit Multimode-Faser (MM). Verwenden Sie eine für Ihren Bedarf geeignete Faser.

Was bedeuten die LEDs am Konverter?

Die Anzeigen sind: PWR (Stromversorgung), 1000M (1000 Mbps-Verbindung), Link/Act (grün für aktive Verbindung, blinkt bei Aktivität), FDX/COL (Vollduplex oder Kollisionen) und SD (optische Signalerkennung).

Wie konfiguriere ich den Konverter?

Es ist keine Konfiguration erforderlich: Der Konverter ist Plug-and-Play. Er erkennt automatisch die Geschwindigkeit und den Duplexmodus des Kupfernetzwerks. Schließen Sie einfach das Netzteil und die Kabel an.

Unterstützt der 510530 Gigabit Ethernet?

Nein, der 510530 ist ein Fast Ethernet Modell (10/100 Mbps). Für Gigabit verwenden Sie je nach Anleitung das Modell 545068 oder 545075.

Kann ich ein Duplex-Glasfaserkabel (zwei Adern) mit diesem Konverter verwenden?

Nein, der Glasfaseranschluss des 510530 ist für ein Simplex-Kabel ausgelegt. Die Verwendung eines Duplex-Kabels würde einen Adapter oder einen anderen Konvertertyp erfordern.

Was tun, wenn die LED 'Link/Act' nicht leuchtet?

Überprüfen Sie zuerst, ob das Netzteil angeschlossen ist (LED PWR leuchtet). Stellen Sie dann sicher, dass die Kupfer- und Glasfaserkabel korrekt angeschlossen sind und beide Konverter eingeschaltet sind. Testen Sie mit einem anderen Kabel oder Port.

Wie pflege ich den Konverter?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Vermeiden Sie chemische Reinigungsmittel. Halten Sie die Glasfaseranschlüsse mit einem geeigneten Reinigungsset sauber.

BEDIENUNGSANLEITUNG 510530 Intellinet

Vielen Dank für den Kauf des Intellinet WDM Bi-Directional Single Mode Medienkonverter. Medienkonverter verbinden zwei Ethernet-Netzwerke über größere Distanzen mittels Glasfaserkabel.

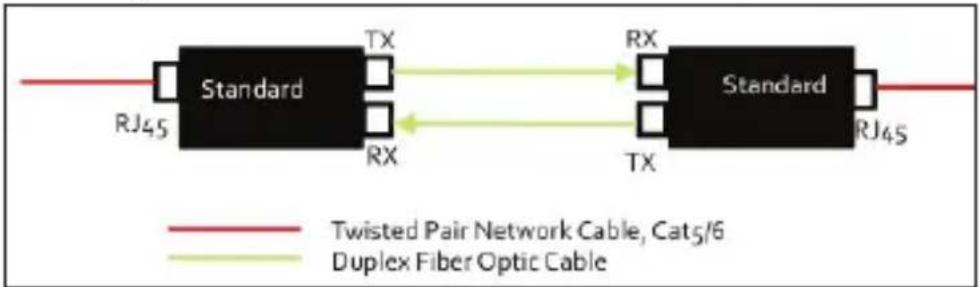

Um eine Verbindung zwischen zwei Medienkonvertern herzustellen, benötigen Sie zwei LWL-Kabel, auch Duplex-Glasfaserkabel genannt.

Ein LWL-Kabel zwischen beiden Medienkonvertern reicht aus, um eine Verbindung herzustellen. Das Signal läuft in beide Richtungen.

Verbinden Sie den UTP-Port des Medienkonverters mit einem RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch. Cat5e-Verkabelung oder höher wird empfohlen.

Glasfaser

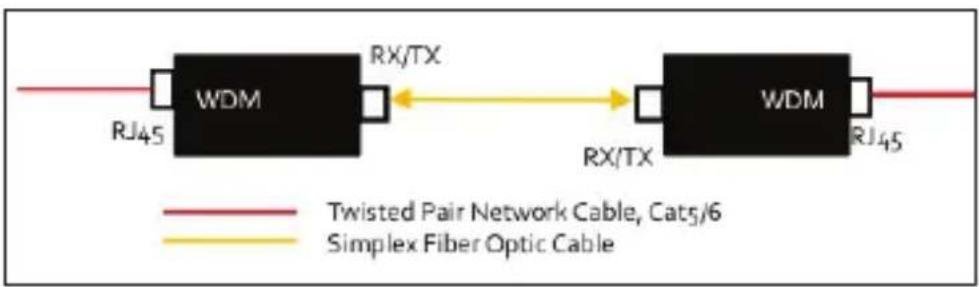

Wie oben dargestellt, muss ein LWL-Kabel an zwei WDM-Medienkonverter angeschlossen sein. Diese Medienkonverter müssen immer zusammen verwendet werden. Modell 510547 mit Modell 510530 (Fast Ethernet) und Modell 545068 mit Modell 545075 (Gigabit Ethernet).

STROMVERSORGUNG

Schließen Sie das Netzteil an die 5V-DC-Buchse des Medienkonverters und dann an eine Steckdose an (90 – 265 V, 50/60 Hz). Verwenden Sie ausschließlich das beiliegende Netzteil oder eines mit gleichen Spezifikationen (Ausgangsleistung 5 V DC, mindestens 1 A).

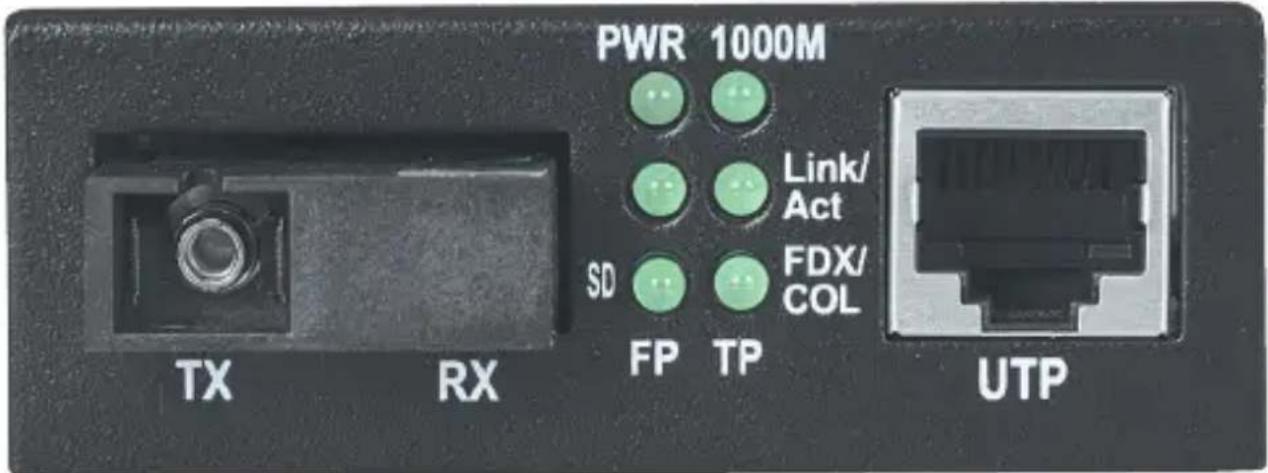

PWR – Leuchtet bei angeschlossenem Netzteil.

1000M – Leuchtet bei 1000 Mbit/s-Verbindung am Twisted-Pair-Anschluss.

Link/Act (TP = RJ45; FP = Faser) – euchet bei aktiver Verbindung; blinkt bei Datenübertragung; leuchtet nicht, wenn keine aktive Netzwerkverbindung besteht.

FDX/COL (für TP/RJ45) – Leuchtet bei Vollduplex-Verbindung; blinkt bei Datenkollisionen; leuchtet nicht bei Halbduplex.

SD (für FP/Faser) – Leuchtet wenn Glasfasersignal erkannt wird; ansonsten nicht.

Die Spezifikationen finden Sie auf intellinetnetwork.com.

DEUTSCH Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

DEUTSCH: Garantieinformationen finden Sie unter intellinetnetwork.com/warranty.

DEUTSCH: Dieses Gerät entspricht den Direktiven 2014/53/EU und/oder 2004/108/EC & 2006/95/EC. Die Konformitätserklärung für dieses Produkt finden Sie unter:
