Type de produit	Convertisseur de support Ethernet bidirectionnel WDM (Fast Ethernet)
Modèle	510530
Marque	Intellinet
Catégorie	Convertisseur audio/vidéo (Ethernet sur fibre)
Connectivité cuivre	1 port RJ45 (UTP) 10/100 Mbps, auto-négociation
Connectivité fibre	1 port fibre optique simplex (WDM, 1310 nm TX, 1550 nm RX)
Distance maximale fibre	Jusqu'à 20 km (selon type de fibre)
Distance maximale cuivre	100 m (Cat5e ou supérieur)
Alimentation	Adaptateur secteur externe (5 V DC, non inclus dans le manuel)
Consommation électrique	Environ 2 W
Indicateurs LED	PWR (alimentation), 1000M (liaison 1000 Mbps), Lien/Activité (TP et fibre), FDX/COL (full duplex/collisions), SD (détection signal optique)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Dimensions	Environ 95 x 70 x 25 mm
Poids	Environ 150 g (sans adaptateur)
Matériau du boîtier	Métal
Compatibilité	Ethernet IEEE 802.3u, Fast Ethernet 100BASE-TX et 100BASE-FX
Topologie	Point à point (nécessite une paire de convertisseurs)
Mode de transmission fibre	Bidirectionnel (WDM) sur fibre simplex
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Débrancher avant tout nettoyage. Utiliser uniquement l'adaptateur fourni. Respecter les directives DEEE.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, contacter le service après-vente.
Informations générales	Garantie limitée : voir intellinetnetwork.com/warranty. Conforme aux directives 2014/53/UE, 2004/108/CE et 2006/95/CE.

FOIRE AUX QUESTIONS - 510530 Intellinet

Comment connecter le convertisseur Intellinet 510530 à mon réseau ?

Branchez le port RJ45 du convertisseur à un port Ethernet de votre commutateur ou routeur à l'aide d'un câble Cat5e ou supérieur. Ensuite, connectez le port fibre optique à un autre convertisseur compatible (par exemple, le modèle 510547) via un câble fibre simplex.

Quel type de câble fibre utiliser avec le 510530 ?

Le 510530 utilise une fibre optique simplex (un seul brin). Il fonctionne en WDM (Wavelength Division Multiplexing) : il émet à 1310 nm et reçoit à 1550 nm (ou inversement selon le modèle jumelé).

Puis-je utiliser le 510530 avec un autre modèle de convertisseur ?

Oui, pour fonctionner en bidirectionnel WDM, le 510530 doit être associé à un modèle compatible comme le 510547 (Fast Ethernet) ou le 545075 (Gigabit), selon la vitesse souhaitée.

Quelle est la distance maximale supportée par le 510530 ?

La distance maximale dépend du type de fibre : jusqu'à 20 km avec une fibre monomode (SM) et jusqu'à 2 km avec une fibre multimode (MM). Utilisez une fibre adaptée à votre besoin.

Que signifient les LED sur le convertisseur ?

Les voyants sont : PWR (alimentation), 1000M (liaison 1000 Mbps), Lien/Act (vert pour liaison active, clignotant pour activité), FDX/COL (full duplex ou collisions), et SD (détection de signal optique).

Comment configurer le convertisseur ?

Aucune configuration n'est nécessaire : le convertisseur est plug-and-play. Il détecte automatiquement la vitesse et le duplex du réseau cuivre. Branchez simplement l'alimentation et les câbles.

Le 510530 prend-il en charge le Gigabit Ethernet ?

Non, le 510530 est un modèle Fast Ethernet (10/100 Mbps). Pour du Gigabit, utilisez le modèle 545068 ou 545075 selon la notice.

Puis-je utiliser un câble fibre duplex (deux brins) avec ce convertisseur ?

Non, le port fibre du 510530 est conçu pour un câble simplex. L'utilisation d'un câble duplex nécessiterait un adaptateur ou un autre type de convertisseur.

Que faire si la LED 'Lien/Act' ne s'allume pas ?

Vérifiez d'abord que l'alimentation est branchée (LED PWR allumée). Ensuite, assurez-vous que les câbles cuivre et fibre sont correctement connectés et que les deux convertisseurs sont allumés. Testez avec un autre câble ou port.

Comment entretenir le convertisseur ?

Débranchez l'alimentation avant tout nettoyage. Nettoyez le boîtier avec un chiffon doux et sec. Évitez les produits chimiques. Gardez les ports fibre propres à l'aide d'un kit de nettoyage adapté.

MODE D'EMPLOI 510530 Intellinet

Convertisseur de support Ethernet bidirectionnel WDM Français

Merci d'avoir acheté le Convertisseur de support Ethernet WDM bidirectionnel Intellinet. Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

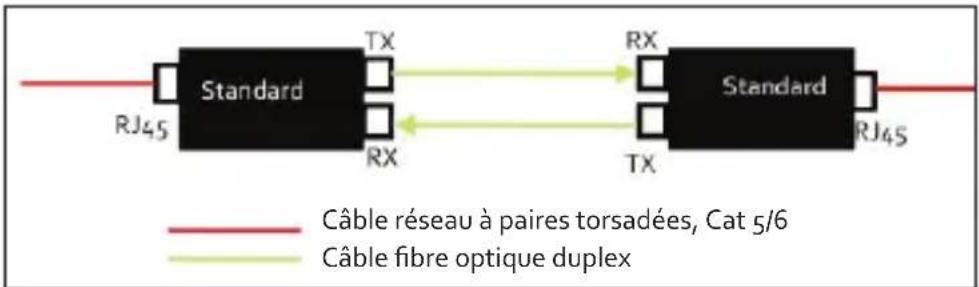

CONVERTISSEUR DE SUPPORT STANDARD/BIDIRECTIONNEL WDM Convertisseur de support standard

Pour créer une connexion entre deux convertisseurs de support, vous avez besoin de deux câbles à fibres, que l'on appelle câbles duplex à fibres.
    note right of A: Câble réseau à paires torsadées, Cat 5/6
    note right of B: Câble fibre optique duplex

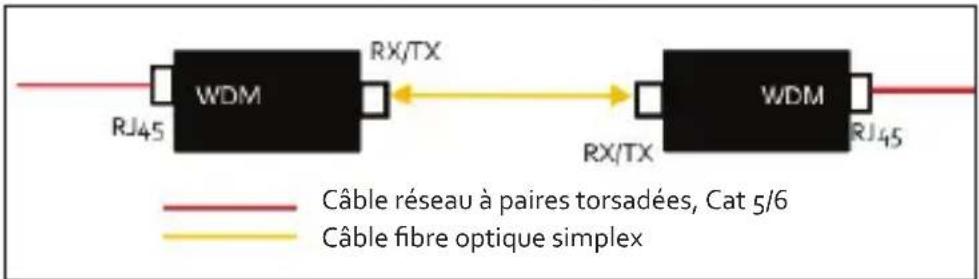

Convertisseur bidirectionnel WDM

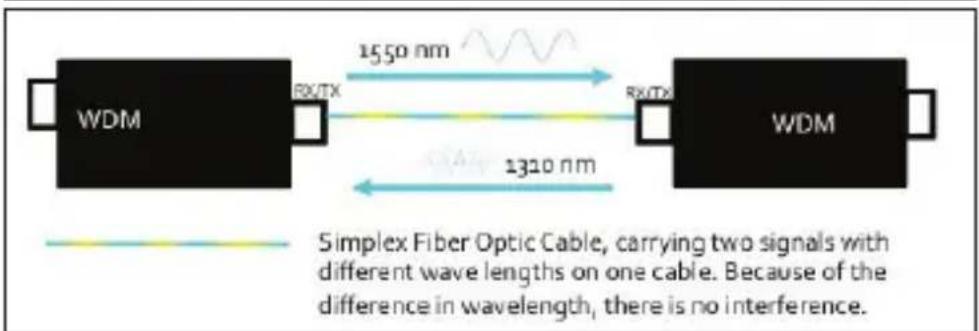

Un seul câble à fibres suffit pour créer une connexion entre les deux convertisseurs de support. Le signal est transmis dans les deux sens.

WDM RJ45 RX/TX WDM RJ45 Câble réseau à paires torsadées, Cat 5/6 Câble fibre optique simplex

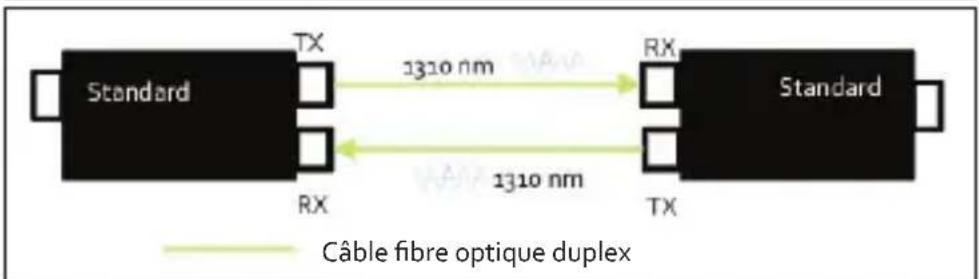

    note right of A: Câble fibre optique duplex

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

Comme illustré ci-dessus, un seul câble fibre optique doit être connecté entre deux convertisseurs de support WDM. De manière générale, ces convertisseurs de support doivent être utilisés par paires. Le modèle 510547 se connecte au modèle 510530 (Fast Ethernet), et le modèle 545068 se connecte au modèle 545075 (Gigabit Ethernet).

ALIMENTATION

PWR – Allumée si l'adaptateur secteur est connecté.

1000M – Allumée en cas de liaison 1000 Mbit/s à la connexion paires torsadées.

Link/Act (TP = RJ45; FP = Fibre) – Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) – Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) – Allumée si signal optique est détecté; autrement pas allumée.

Vous trouvez les spécifications sur intellinetnetwork.com.

FRANÇAIS Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinetnetwork.com/warranty.

FRANÇAIS: Cet appareil satisfait aux exigences des directives 2014/53/UE et/ou 2004/108/CE & 2006/95/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset:
