510530 - Convertitore audio/video Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore di supporto Ethernet bidirezionale WDM (Fast Ethernet)
Modello	510530
Marca	Intellinet
Categoria	Convertitore audio/video (Ethernet su fibra)
Connettività rame	1 porta RJ45 (UTP) 10/100 Mbps, auto-negoziazione
Connettività fibra	1 porta fibra ottica simplex (WDM, 1310 nm TX, 1550 nm RX)
Distanza massima fibra	Fino a 20 km (in base al tipo di fibra)
Distanza massima rame	100 m (Cat5e o superiore)
Alimentazione	Adattatore di rete esterno (5 V CC, non incluso nel manuale)
Consumo elettrico	Circa 2 W
Indicatori LED	PWR (alimentazione), 1000M (collegamento 1000 Mbps), Link/Attività (TP e fibra), FDX/COL (full duplex/collisioni), SD (rilevamento segnale ottico)
Temperatura di funzionamento	0 °C a 50 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Dimensioni	Circa 95 x 70 x 25 mm
Peso	Circa 150 g (senza adattatore)
Materiale del contenitore	Metallo
Compatibilità	Ethernet IEEE 802.3u, Fast Ethernet 100BASE-TX e 100BASE-FX
Topologia	Punto a punto (richiede una coppia di convertitori)
Modalità di trasmissione fibra	Bidirezionale (WDM) su fibra simplex
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi.
Sicurezza	Scollegare prima di qualsiasi pulizia. Utilizzare solo l'adattatore fornito. Rispettare le direttive RAEE.
Parti di ricambio e riparabilità	Nessuna parte di ricambio disponibile. In caso di guasto, contattare il servizio post-vendita.
Informazioni generali	Garanzia limitata: vedere intellinetnetwork.com/warranty. Conforme alle direttive 2014/53/UE, 2004/108/CE e 2006/95/CE.

Domande frequenti - 510530 Intellinet

Come collegare il convertitore Intellinet 510530 alla mia rete?

Collegare la porta RJ45 del convertitore a una porta Ethernet del vostro switch o router utilizzando un cavo Cat5e o superiore. Successivamente, collegare la porta fibra ottica a un altro convertitore compatibile (ad esempio, il modello 510547) tramite un cavo fibra simplex.

Quale tipo di cavo in fibra utilizzare con il 510530?

Il 510530 utilizza una fibra ottica simplex (un singolo filamento). Funziona in WDM (Wavelength Division Multiplexing): emette a 1310 nm e riceve a 1550 nm (o viceversa a seconda del modello abbinato).

Posso utilizzare il 510530 con un altro modello di convertitore?

Sì, per funzionare in bidirezionale WDM, il 510530 deve essere associato a un modello compatibile come il 510547 (Fast Ethernet) o il 545075 (Gigabit), a seconda della velocità desiderata.

Qual è la distanza massima supportata dal 510530?

La distanza massima dipende dal tipo di fibra: fino a 20 km con una fibra monomodale (SM) e fino a 2 km con una fibra multimodale (MM). Utilizzare una fibra adatta alle proprie esigenze.

Cosa significano i LED sul convertitore?

Gli indicatori sono: PWR (alimentazione), 1000M (collegamento 1000 Mbps), Link/Att (verde per collegamento attivo, lampeggiante per attività), FDX/COL (full duplex o collisioni) e SD (rilevamento segnale ottico).

Come configurare il convertitore?

Nessuna configurazione è necessaria: il convertitore è plug-and-play. Rileva automaticamente la velocità e il duplex della rete in rame. Collegare semplicemente l'alimentazione e i cavi.

Il 510530 supporta Gigabit Ethernet?

No, il 510530 è un modello Fast Ethernet (10/100 Mbps). Per Gigabit, utilizzare il modello 545068 o 545075 secondo il manuale.

Posso utilizzare un cavo in fibra duplex (due filamenti) con questo convertitore?

No, la porta fibra del 510530 è progettata per un cavo simplex. L'utilizzo di un cavo duplex richiederebbe un adattatore o un altro tipo di convertitore.

Cosa fare se il LED 'Link/Att' non si accende?

Verificare innanzitutto che l'alimentazione sia collegata (LED PWR acceso). Successivamente, assicurarsi che i cavi in rame e fibra siano correttamente collegati e che entrambi i convertitori siano accesi. Provare con un altro cavo o porta.

Come manutenere il convertitore?

Scollegare l'alimentazione prima di qualsiasi pulizia. Pulire il contenitore con un panno morbido e asciutto. Evitare prodotti chimici. Mantenere pulite le porte in fibra utilizzando un kit di pulizia adatto.

MANUALE UTENTE 510530 Intellinet

Grazie per aver scelto il Media Converter Gigabit Ethernet WDM Bidirezionale Intellinet. I Media converter collegano due reti Ethernet su una distanza piu lunga usando un cavo in fibra ottica.

MEDIA CONVERTER WDM BIDIREZIONALE

CONTRO MEDIA CONVERTER STANDARD

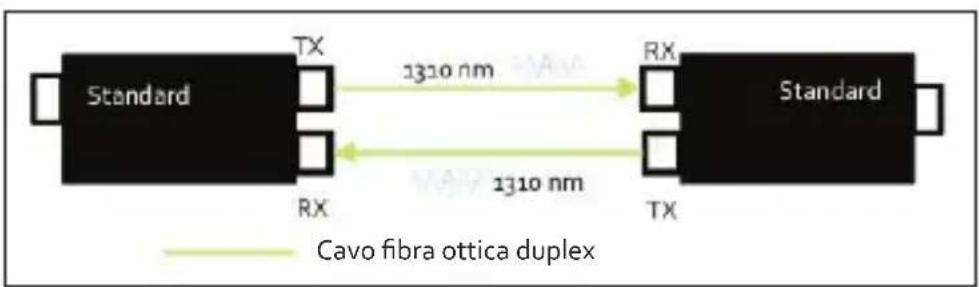

Media Converter standard

Per creare una connessione tra due media converter servono due cavi in fibra ottica, inteso come un cavo duplex in fibra ottica.
    note right of A: Cavo di rete a coppie twistate, Cat. 5/6
    note right of B: Cavo fibra ottica duplex

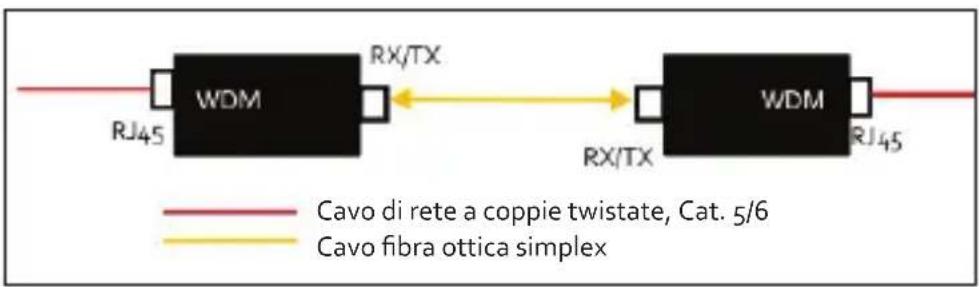

Media Converter WDM bidirezionale

Un cavo in fibra ottica è sufficiente per creare una connessione tra due media converter. Il segnale viaggia in entrambe le direzioni.

WDM RJ45 RX/TX WDM RX/TX Cavo di rete a coppie twistate, Cat. 5/6 Cavo fibra ottica simplex RJ45

Standard TX 1310 nm RX 1310 nm Cavo fibra ottica duplex Standard RX TX

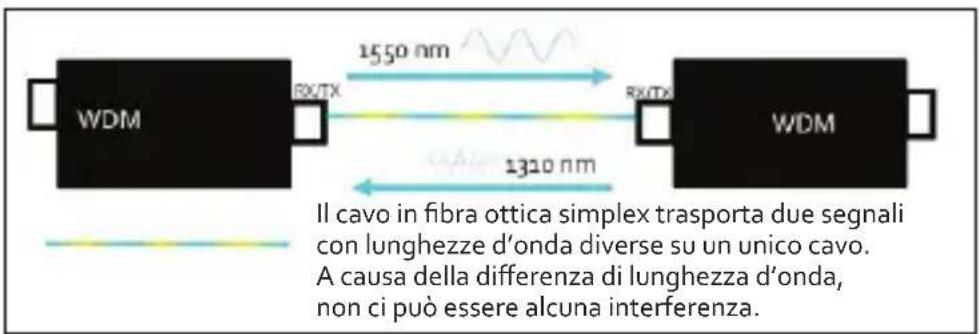

WDM 1550 nm RX/TX RX/DTX 1310 nm WDM Il cavo in fibra ottica simplex trasporta due segnali con lunghezze d'onda diverse su un unico cavo. A causa della differenza di lunghezza d'onda, non ci può essere alcuna interferenza.

MODELLI

• Convertitore per supporti WDM Fast Ethernet Bidirezionale (510547)
  10/100Base-TX a 100Base-FX (SC) Monomodale, 20 km, WDM (RX1550/TX1310)
• Convertitore per supporti WDM Fast Ethernet Bidirezionale (510530)
  10/100Base-TX a 100Base-FX (SC) Monomodale, 20 km, WDM (RX1310/TX1550)
  • Media Converter Gigabit Ethernet WDM Bidirezionale (545068)
  10/100/1000Base-TX a 1000Base-LX (SC) Monomodale, 20 km, WDM (RX1550/TX1310)
  • Media Converter Gigabit Ethernet WDM Bidirezionale (545075)
  10/100/1000Base-TX a 1000Base-LX (SC) Monomodale, 20 km, WDM (RX1310/TX1550)

CONNESSIONI

RJ45 – coppie twistate

Collega una porta UTP del media converter ad una porta RJ45 di rete; per esempio, ad un Ethernet switch. Sono consigliati Cat5e o cablaggi superiori.

Fibra Ottica

Come mostrato sopra, è necessario collegare un cavo in fibra ottica tra due media converter WDM. Come regola generale, questi media converter devono essere utilizzati in coppia. Il modello 510547 si connette al modello 510530 (Fast Ethernet), e il modello 545068 si connette al modello 545075 (Gigabit Ethernet).

ALIMENTAZIONE

Collegare l'alimentatore alla presa da 5 V DC presente sul media converter, quindi collegarlo ad una regolare presa di corrente (90 – 265 V, 50/60 Hz). Utilizzare solamente l'alimentatore incluso o uno che abbia delle specifiche corrispondenti a quello fornito in dotazione (output 5 V DC, ameno 1 A).

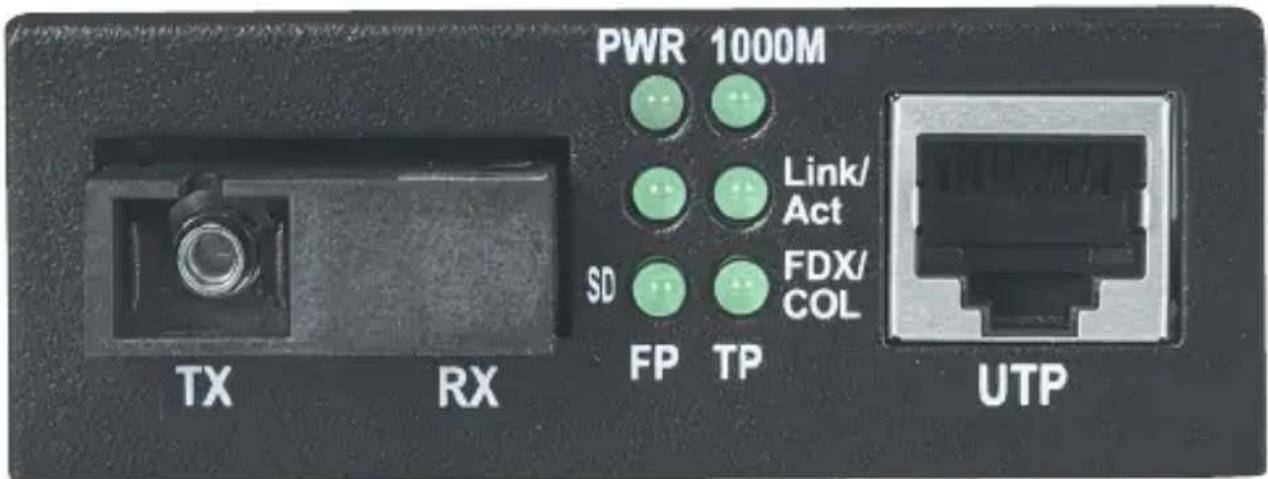

PWR – Quando si illumina indica che l'alimentatore è collegato.

1000M – Quando è illuminato indica il collegamento a 1000 Mbps link sulla connessione a coppie twistate.

Link/Act (TP = RJ45; FP = Fibra) – Collegamento attivo quando è illuminato; traffico di dati quando lampeggia; nessun collegamento di rete attivo quando è spento.

FDX/COL (per TP/RJ45) – Connessione full duplex quando illuminato; collisione di dati quando lampeggia; half duplex quando è spento.

SD (per FP/Fibra) – Il segnale della fibra ottica è individuato quando si illumina; nessun segnale quando è spento.

Per ulteriori specifiche, visita il sito intellinetnetwork.com.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

ITALIANO Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questo prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO: Per informazioni sulla garanzia, accedere a intellinetnetwork.com/warranty.

ITALIANO: Questo dispositivo è conforme alle direttive 2014/53/UE e/o 2004/108/EC & 2006/95/EC. La dichiarazione di conformità per questo prodotto è disponibile al:

intellinetnetwork.com
