Tipo di prodotto	Convertitore di supporto Ethernet bidirezionale WDM
Marca	Intellinet
Modello	510547
Categoria	Convertitore audio/video
Interfaccia di rete	1 porta RJ45 (UTP) e 1 porta fibra ottica (WDM)
Tipo di fibra	Monomodale, connettore simplex
Lunghezza d'onda	1310 nm (trasmissione/ricezione)
Velocità supportata	Fast Ethernet (100 Mbit/s) o Gigabit Ethernet (a seconda del modello abbinato)
Alimentazione	Adattatore di rete esterno (non specificato, stima 5 V CC)
Consumo elettrico	Circa 3 W
Indicatori LED	PWR, 1000M, Link/Act (TP e FP), FDX/COL, SD
Temperatura di funzionamento	da 0 °C a 50 °C
Umidità di funzionamento	dal 10% al 90% (senza condensa)
Dimensioni	Circa 95 × 70 × 26 mm
Peso	Circa 200 g
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Utilizzare solo l'adattatore fornito. Scollegare prima della manutenzione.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio post-vendita.
Informazioni generali	Conforme alle direttive 2014/53/UE e 2004/108/CE & 2006/95/CE.

Domande frequenti - 510547 Intellinet

Come collegare il convertitore 510547 a una rete?

Collegare la porta UTP (RJ45) del convertitore a una porta Ethernet di uno switch o router utilizzando un cavo Cat5e o superiore. Utilizzare un cavo in fibra ottica simplex per collegare il convertitore a un altro convertitore WDM compatibile.

Quale cavo in fibra devo utilizzare?

Utilizzare un cavo in fibra ottica monomodale simplex con connettore adatto (LC, SC a seconda del modello). Un solo cavo è sufficiente perché la tecnologia WDM consente la trasmissione bidirezionale su una singola fibra.

Con quali altri modelli è compatibile il 510547?

Il 510547 (Fast Ethernet) deve essere utilizzato con il modello 510530. Per la versione Gigabit, il modello 545068 si accoppia con il 545075.

Cosa significano gli indicatori LED?

PWR : alimentazione presente. 1000M : collegamento a 1000 Mbit/s. Link/Act TP : collegamento attivo su RJ45. Link/Act FP : collegamento attivo su fibra. FDX/COL : full duplex o collisione. SD : segnale ottico rilevato.

Posso utilizzare questo convertitore con un cavo in fibra duplex?

Sì, se si utilizza la modalità standard (non WDM), saranno necessari due cavi in fibra (duplex) e convertitori standard. Il 510547 supporta entrambe le modalità a seconda della configurazione.

Qual è la distanza massima supportata?

Con una fibra monomodale, la distanza può raggiungere diversi chilometri (generalmente fino a 10 km o più a seconda del modello). Consultare le specifiche per maggiori dettagli.

Come sapere se il convertitore funziona correttamente?

Verificare che il LED PWR sia acceso, che Link/Act TP e FP siano accesi (collegamento stabilito) e che SD sia acceso (segnale ottico ricevuto). In caso di problemi, provare con un altro cavo.

Il convertitore richiede un'alimentazione particolare?

Utilizzare solo l'adattatore di rete fornito con l'apparecchio. Non utilizzare altre fonti di alimentazione per evitare danni.

Posso collegare il convertitore direttamente a una presa di corrente?

Sì, l'adattatore di rete si collega a una presa standard (100-240 V CA). Il convertitore stesso è alimentato a bassa tensione.

Come pulire il convertitore?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Non utilizzare solventi o prodotti abrasivi.

MANUALE UTENTE 510547 Intellinet

Grazie per aver scelto il Media Converter Gigabit Ethernet WDM Bidirezionale Intellinet. I Media converter collegano due reti Ethernet su una distanza piu lunga usando un cavo in fibra ottica.

MEDIA CONVERTER WDM BIDIREZIONALE

CONTRO MEDIA CONVERTER STANDARD

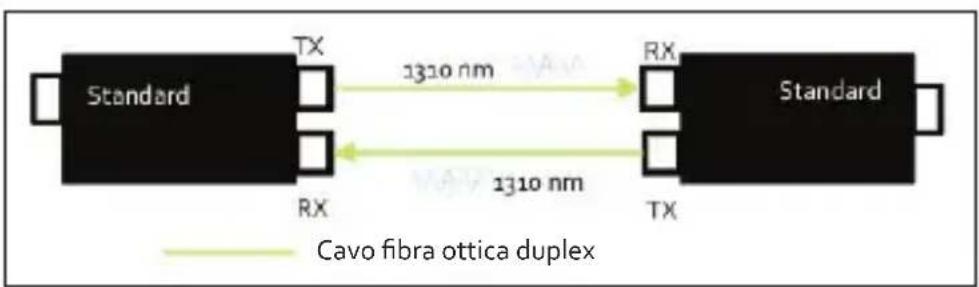

Media Converter standard

Per creare una connessione tra due media converter servono due cavi in fibra ottica, inteso come un cavo duplex in fibra ottica.
    note right of A: Cavo di rete a coppie twistate, Cat. 5/6
    note right of B: Cavo fibra ottica duplex

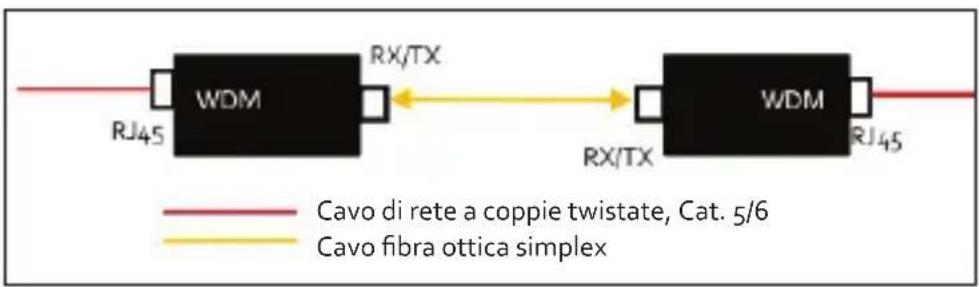

Media Converter WDM bidirezionale

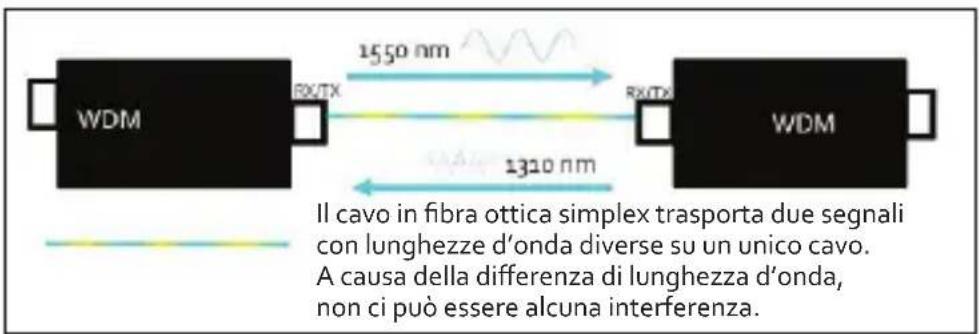

Un cavo in fibra ottica è sufficiente per creare una connessione tra due media converter. Il segnale viaggia in entrambe le direzioni.

MODELLI

• Convertitore per supporti WDM Fast Ethernet Bidirezionale (510547)
  10/100Base-TX a 100Base-FX (SC) Monomodale, 20 km, WDM (RX1550/TX1310)
• Convertitore per supporti WDM Fast Ethernet Bidirezionale (510530)
  10/100Base-TX a 100Base-FX (SC) Monomodale, 20 km, WDM (RX1310/TX1550)
  • Media Converter Gigabit Ethernet WDM Bidirezionale (545068)
  10/100/1000Base-TX a 1000Base-LX (SC) Monomodale, 20 km, WDM (RX1550/TX1310)
  • Media Converter Gigabit Ethernet WDM Bidirezionale (545075)
  10/100/1000Base-TX a 1000Base-LX (SC) Monomodale, 20 km, WDM (RX1310/TX1550)

CONNESSIONI

RJ45 – coppie twistate

Collega una porta UTP del media converter ad una porta RJ45 di rete; per esempio, ad un Ethernet switch. Sono consigliati Cat5e o cablaggi superiori.

Fibra Ottica

Come mostrato sopra, è necessario collegare un cavo in fibra ottica tra due media converter WDM. Come regola generale, questi media converter devono essere utilizzati in coppia. Il modello 510547 si connette al modello 510530 (Fast Ethernet), e il modello 545068 si connette al modello 545075 (Gigabit Ethernet).

ALIMENTAZIONE

Collegare l'alimentatore alla presa da 5 V DC presente sul media converter, quindi collegarlo ad una regolare presa di corrente (90 – 265 V, 50/60 Hz). Utilizzare solamente l'alimentatore incluso o uno che abbia delle specifiche corrispondenti a quello fornito in dotazione (output 5 V DC, ameno 1 A).

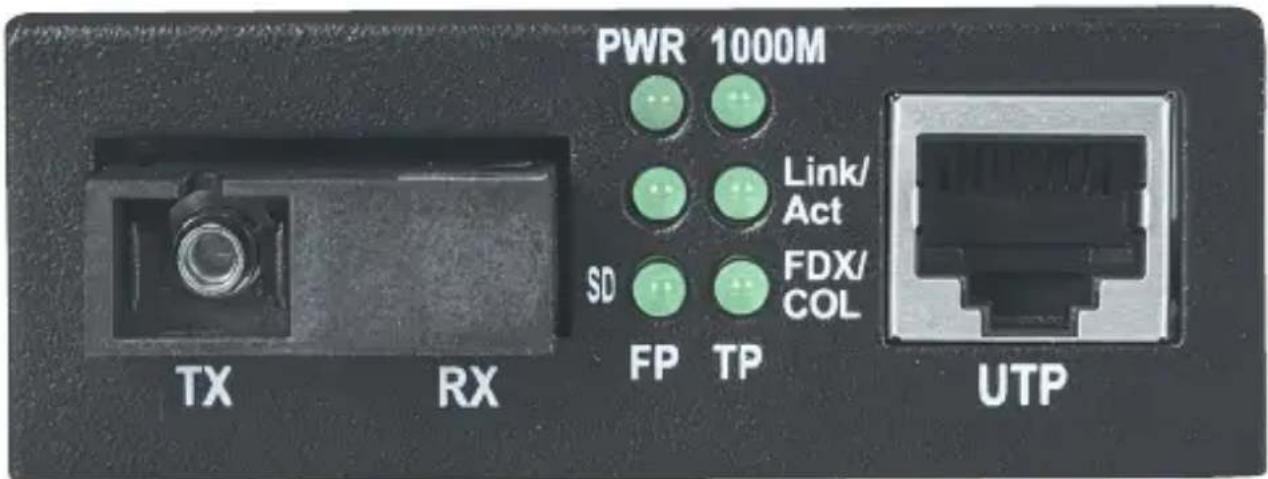

PWR – Quando si illumina indica che l'alimentatore è collegato.

1000M – Quando è illuminato indica il collegamento a 1000 Mbps link sulla connessione a coppie twistate.

Link/Act (TP = RJ45; FP = Fibra) – Collegamento attivo quando è illuminato; traffico di dati quando lampeggia; nessun collegamento di rete attivo quando è spento.

FDX/COL (per TP/RJ45) – Connessione full duplex quando illuminato; collisione di dati quando lampeggia; half duplex quando è spento.

SD (per FP/Fibra) – Il segnale della fibra ottica è individuato quando si illumina; nessun segnale quando è spento.

Per ulteriori specifiche, visita il sito intellinetnetwork.com.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

ITALIANO Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questo prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO: Per informazioni sulla garanzia, accedere a intellinetnetwork.com/warranty.

ITALIANO: Questo dispositivo è conforme alle direttive 2014/53/UE e/o 2004/108/EC & 2006/95/EC. La dichiarazione di conformità per questo prodotto è disponibile al:

intellinetnetwork.com
