Typ produktu	Dwukierunkowy konwerter mediów Ethernet WDM
Marka	Intellinet
Model	510547
Kategoria	Konwerter audio/wideo
Interfejs sieciowy	1 port RJ45 (UTP) i 1 port światłowodowy (WDM)
Typ światłowodu	Jednomodowy, złącze simplex
Długość fali	1310 nm (nadawanie/odbiór)
Obsługiwana przepustowość	Fast Ethernet (100 Mbit/s) lub Gigabit Ethernet (w zależności od sparowanego modelu)
Zasilanie	Zewnętrzny zasilacz sieciowy (nieokreślony, szacowany 5 V DC)
Pobór mocy	Około 3 W
Wskaźniki LED	PWR, 1000M, Link/Act (TP i FP), FDX/COL, SD
Temperatura pracy	0 °C do 50 °C
Wilgotność pracy	10% do 90% (bez kondensacji)
Wymiary	Około 95 × 70 × 26 mm
Waga	Około 200 g
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać środków chemicznych.
Bezpieczeństwo	Używać wyłącznie dostarczonego zasilacza. Odłączyć przed konserwacją.
Części zamienne i możliwość naprawy	Brak części naprawialnych przez użytkownika. Skontaktować się z serwisem.
Informacje ogólne	Zgodny z dyrektywami 2014/53/UE oraz 2004/108/WE i 2006/95/WE.

Często zadawane pytania - 510547 Intellinet

Jak podłączyć konwerter 510547 do sieci?

Podłącz port UTP (RJ45) konwertera do portu Ethernet przełącznika lub routera za pomocą kabla Cat5e lub wyższego. Użyj kabla światłowodowego simplex, aby połączyć konwerter z innym kompatybilnym konwerterem WDM.

Jaki kabel światłowodowy należy użyć?

Użyj kabla światłowodowego jednomodowego simplex z odpowiednim złączem (LC, SC w zależności od modelu). Wystarczy jeden kabel, ponieważ technologia WDM umożliwia transmisję dwukierunkową na jednym włóknie.

Z którymi innymi modelami jest kompatybilny 510547?

Model 510547 (Fast Ethernet) należy używać z modelem 510530. Dla wersji Gigabit, model 545068 łączy się z modelem 545075.

Co oznaczają wskaźniki LED?

PWR : zasilanie obecne. 1000M : połączenie 1000 Mbit/s. Link/Act TP : aktywne połączenie na RJ45. Link/Act FP : aktywne połączenie na światłowodzie. FDX/COL : full duplex lub kolizja. SD : wykryto sygnał optyczny.

Czy mogę używać tego konwertera z kablem światłowodowym duplex?

Tak, jeśli używasz trybu standardowego (nie WDM), będziesz potrzebować dwóch kabli światłowodowych (duplex) i standardowych konwerterów. Model 510547 obsługuje oba tryby w zależności od konfiguracji.

Jaka jest maksymalna obsługiwana odległość?

Przy użyciu światłowodu jednomodowego odległość może wynosić kilka kilometrów (zazwyczaj do 10 km lub więcej w zależności od modelu). Sprawdź specyfikację, aby uzyskać więcej informacji.

Jak sprawdzić, czy konwerter działa prawidłowo?

Sprawdź, czy dioda PWR świeci, czy Link/Act TP i FP świecą (połączenie nawiązane) oraz czy SD świeci (odebrany sygnał optyczny). W przypadku problemów przetestuj z innym kablem.

Czy konwerter wymaga specjalnego zasilania?

Używaj wyłącznie zasilacza sieciowego dostarczonego z urządzeniem. Nie używaj innych źródeł zasilania, aby uniknąć uszkodzeń.

Czy mogę podłączyć konwerter bezpośrednio do gniazdka sieciowego?

Tak, zasilacz sieciowy podłącza się do standardowego gniazdka (100-240 V AC). Sam konwerter jest zasilany niskim napięciem.

Jak wyczyścić konwerter?

Odłącz urządzenie przed czyszczeniem. Użyj miękkiej, suchej szmatki do usunięcia kurzu. Nie używaj rozpuszczalników ani środków ściernych.

INSTRUKCJA OBSŁUGI 510547 Intellinet

Dwukierunkowy Media Konwerter WDM Ethernet Polski

Dziękujemy za zakup Dwukierunkowego Jednomodowego Media Konwertera WDM Intellinet. Za pomocą kabli optycznych Media Konwerter łączy na duże odległości dwie sieci Ethernet.

DWUKIERUNKOWY WDM W PORÓWNANIU DO STANDARDOWEGO MEDIA KONWERTERA

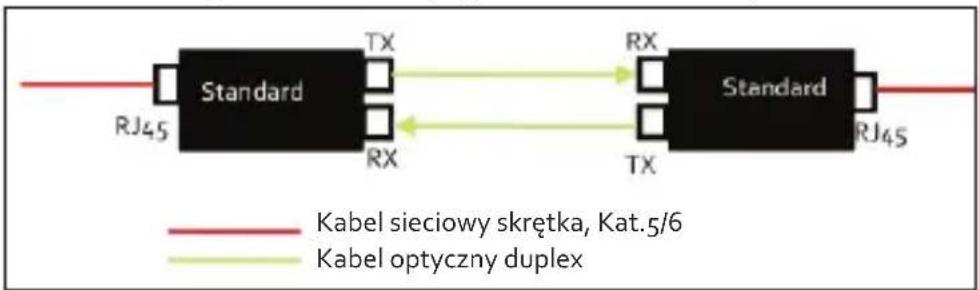

Standardowy Media Konwerter

Do utworzenia połączenia pomiędzy dwoma media konwerterami konieczne są dwa kable optyczne, określane jako światłowody tupu duplex.


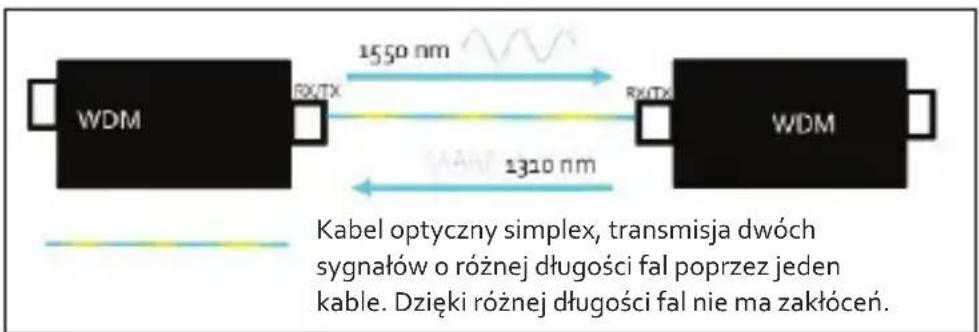

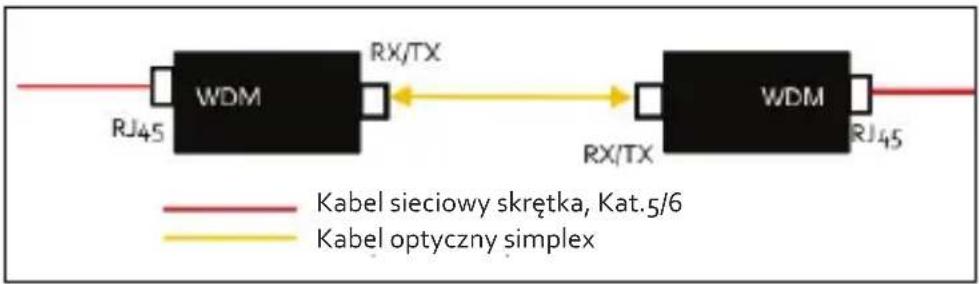

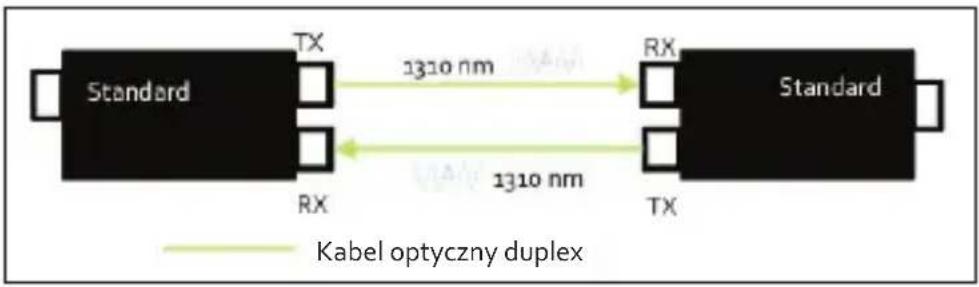

Dwukierunkowy Media Konwerter WDM

Jeden kabel optyczny jest wystarczający aby utworzyć połączenie pomiędzy dwoma media konwerterami. Sygnał transmitowany jest w obydwu kierunkach.
    note right of A: Kabel optyczny duplex

MODELE

- Dwukierunkowy Media Konwerter WDM Fast Ethernet Jednomdowy (510547)

10/100Base-TX na 100Base-FX SC Jednomodowy, 20 km, WDM (RX1550/TX1310)

- Dwukierunkowy Media Konwerter WDM Fast Ethernet Jednomdowy (510530)

10/100Base-TX na 100Base-FX SC Jednomodowy, 20 km, WDM (RX1310/TX1550)

- Dwukierunkowy Media Konwerter WDM Gigabit Jednomdowy (545068)

10/100/1000Base-TX na 1000Base-LX (SC) Jednomodowy, 20 km, WDM (RX1550/TX1310)

- Dwukierunkowy Media Konwerter WDM Gigabit Jednomdowy (545075)

10/100/1000Base-TX na 1000Base-LX (SC) Jednomodowy, 20 km, WDM (RX1310/TX1550)

ZŁĄCZA

Skrętka – RJ45

Za pomocą kabla Ethernet połącz port UTP media konwertera z portem RJ45 urządzenia sieciowego, np. przełącznika. Zaleca się stosowanie kabli Cat5e lub lepszych.

Światłowód

Jak pokazano powyżej, jeden kabel optyczny wystarczy aby utworzyć połączenie pomiędzy dwoma media konwerterami WDM. Z założenia media konwertery te muszą być używane w parach. Model 510547 można połączyć z modelem 510530 (Fast Ethernet) oraz model 545068 można połączyć z modelem 545075 (Gigabit Ethernet).

ZASILANIE

Do gniazda 5V DC media konwertera podłącz zasilanie za pomocą dołączonego adaptera zasilania. Używaj zasilacza dołączonego w zestawie lub innego, o parametrach zgodnych ze specyfikacją (5V DC, co najmniej 1A).

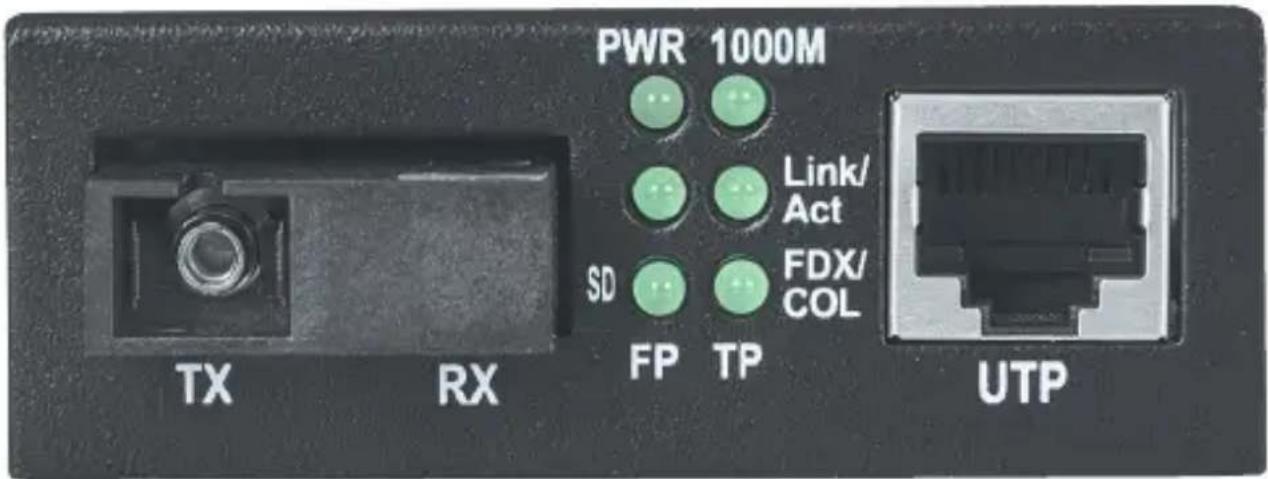

PWR – Zasilanie jest podłączone.

1000M – Gdy świeci, sygnalizuje połączenie po skrętce z prędkością 1000 Mb/s.

Link/Act (TP = RJ45; FP = Fiber) – Połączenie aktywne, gdy świeci; transmisja danych, gdy miga; brak połączenia, gdy nie świeci.

FDX/COL (dla TP/RJ45) – Praca w trybie full duplex, gdy świeci; błąd podczas transmisji, gdy miga; praca w trybie half duplex, gdy nie świeci.

SD (dla FP/Fiber) – Wykryto sygnał po światłowodzie, gdy świeci; brak sygnału, gdy nie świeci.

Specyfikacja techniczna dostępna jest na stronie intellinetnetwork.com.

Media Converter WDM Ethernet bidirezionale Italiano

POLSKI Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol, wówczas w czasie utylizacji nie wolno wyrzucać tego produktu wraz z odpadami komunalnymi. Zgodnie z Dyrektywą Nr 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), niniejszego produktu elektrycznego nie wolno usuwać jako nie posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego produktu poprzez jego zwrot do punktu zakupu lub oddanie do miejscowego komunalnego punktu zbiórki odpadów przeznaczonych do recyklingu.

WARRANTY INFORMATION

POLSKI: Informacje dotyczące gwarancji znajdują się na stronie intellinetnetwork.com/warranty.

POLSKI: Urządzenie spełnia wymagania dyrektyw 2014/53/UE i/lub 2004/108/EC & 2006/95/EC. Deklaracja zgodności dostępna jest na stronie internetowej producenta:
