561082 - Przełącznik Intellinet - Bezpłatna instrukcja obsługi

Typ produktu	5-portowy przełącznik Gigabit PoE z tunelem PoE
Marka	Intellinet
Model	561082
Liczba portów	5 portów Gigabit Ethernet (1 PD, 4 PSE)
Standardy PoE	IEEE 802.3af/at
Budżet PoE (z zasilaczem)	68 W (maks.)
Budżet PoE (przez port PD)	26 W (maks.)
Maks. moc na port PSE	30 W
Przepustowość szyny tylnej	10 Gb/s
Pamięć buforowa	256 KB
Tablica adresów MAC	2048 wpisów
Wymiary (dł. x szer. x wys.)	140 x 78 x 28 mm
Waga	0,6 kg
Zasilanie	Zasilacz sieciowy 100-240 V AC, 48 V DC, 1,5 A; lub PoE przez port PD (IEEE 802.3af/at)
Pobór mocy (maks.)	75 W (z zasilaczem) / 30 W (przez PD)
Temperatura pracy	0 do 40 °C
Temperatura przechowywania	0 do 70 °C
Wilgotność pracy	10 do 90 % RH (bez kondensacji)
Materiał obudowy	Metal
Certyfikaty	FCC klasa B, CE, RoHS
Zawartość opakowania	Przełącznik, zasilacz, przewód zasilający, instrukcja
Konserwacja i czyszczenie	Odłącz urządzenie przed czyszczeniem; używaj suchej, miękkiej szmatki. Nie używaj środków chemicznych.
Bezpieczeństwo	Używaj wyłącznie dostarczonego zasilacza. Nie wystawiaj na wilgoć ani ciecze. Nie otwieraj obudowy.
Części zamienne i naprawialność	Brak dostępnych części zamiennych. W przypadku awarii skontaktuj się z serwisem.

Często zadawane pytania - 561082 Intellinet

Jak zasilić przełącznik Intellinet 561082?

Przełącznik może być zasilany na dwa sposoby: przez dołączony zasilacz sieciowy (100-240 V AC, 48 V DC, 1,5 A) lub przez port PD (port 1) podłączony do przełącznika lub injektora PoE zgodnego z IEEE 802.3af/at. Zasilacz sieciowy zapewnia wyższy budżet PoE (68 W), natomiast zasilanie przez PoE dostarcza do 26 W.

Ile urządzeń PoE mogę podłączyć?

Możesz podłączyć do czterech urządzeń PoE do portów 2-5. Całkowity budżet PoE zależy od używanego zasilania: 68 W z zasilaczem (do 30 W na port) lub 26 W przez port PD (średnio około 6,5 W na port).

Jaka jest maksymalna moc dostarczana przez każdy port PSE?

Każdy port PSE (porty 2-5) może dostarczać do 30 watów zgodnie z normą IEEE 802.3af/at, pod warunkiem że całkowity budżet PoE na to pozwala.

Czy mogę używać zasilacza sieciowego jednocześnie z zasilaniem PoE?

Tak, możesz używać obu źródeł jednocześnie, ale zasilacz sieciowy ma pierwszeństwo. Gdy zasilacz jest podłączony, budżet PoE wzrasta do 68 W. Jeśli podłączony jest tylko port PD, budżet wynosi 26 W.

Jak interpretować diody LED przełącznika?

Diody LED wskazują: PWR świeci = zasilanie przez zasilacz; Link/Act świeci = połączenie nawiązane, miga = aktywność; PSE świeci = port PD podłączony do źródła PoE; MAX świeci = całkowita moc blisko 55 W, miga = niewystarczająca moc dla urządzeń.

Co zrobić, jeśli urządzenie PoE nie włącza się?

Sprawdź, czy urządzenie jest zgodne z IEEE 802.3af/at i czy budżet PoE nie został przekroczony. Upewnij się, że kabel Ethernet jest prawidłowo podłączony i że dioda PSE świeci. Jeśli dioda MAX miga, moc jest niewystarczająca: użyj zasilacza sieciowego lub zmniejsz liczbę urządzeń.

Czy przełącznik obsługuje kable Cat5e?

Tak, przełącznik działa z kablami Ethernet Cat5e lub Cat6. Zaleca się używanie kabli dobrej jakości, aby zapewnić prędkości Gigabit i niezawodne zasilanie PoE.

Jaka jest maksymalna odległość dla zasilania PoE?

Maksymalna odległość między przełącznikiem a urządzeniem PoE wynosi 100 metrów (328 stóp) przy standardowym kablu Ethernet, zgodnie z normą IEEE 802.3af/at.

Czy przełącznik jest kompatybilny ze wszystkimi urządzeniami PoE?

Przełącznik jest kompatybilny z urządzeniami zgodnymi z normami IEEE 802.3af (15,4 W) i IEEE 802.3at (30 W). Używa okablowania Alternatywa A (piny 1,2,3,6). Większość nowoczesnych urządzeń PoE obsługuje oba tryby, ale sprawdź kompatybilność swojego urządzenia.

Jak zainstalować przełącznik Intellinet 561082?

1. Podłącz port PD (port 1) do injektora PoE lub przełącznika PoE, lub podłącz zasilacz sieciowy. 2. Włącz przełącznik przełącznikiem I/O. 3. Podłącz swoje urządzenia PoE (kamery, telefony itp.) do portów 2-5. 4. Sprawdź diody: PWR powinna świecić, PSE powinna świecić, jeśli zasilanie jest przez PoE, a Link/Act świeci dla każdego aktywnego połączenia.

INSTRUKCJA OBSŁUGI 561082 Intellinet

Ogólny Opis Produktu

Przełącznik Gigabit Zasilany Przez PoE 5-portowy z PoE Passthrough Intellinet został zaprojektowany w taki sposób, aby mógł być zasilany z innego przełącznika PoE i przekazywać dane oraz zasilanie do wielu innych urządzeń kompatybilnych z PoE poprzez standardowy kabel sieciowy Kat.5e lub Kat.6. Wyposażony w pięć gigabitowych portów Ethernet może zasilić do czterech bezprzewodowych punktów dostępowych lub mostów sieciowych, telefonów VoIP i/lub kamer IP; własne zasilanie pobiera z przełącznika PoE, do którego jest podłączony; zapewnia przepustowość do 1000 Mb/s.

Po podłączeniu portu PD (Port 1) do przełącznika PoE, zgodnego z IEEE 802.3af/at, Przełącznik Gigabit Zasilany Przez PoE 5-portowy z PoE Passthrough Intellinet zużyje część prądu do własnego zasilania, pozostała część może zasilić do czterech urządzeń PoE, takich jak na przykład telefony VoIP, co pozwala na pełne wykorzystanie potencjału portów PSE.

Każdy z czterech portów PSE (Porty 2-5) może zapewnić moc do 30 watów. Produkt ten jest zgodny ze standardami IEEE 802.3af oraz IEEE 802.3at, może być zasilany zarówno przez dołączony zasilacz AC, jak i przez PoE.

Cechy Produktu

• Może być zasilony z zasilacza PoE lub przełącznika PoE i zapewnia zasilanie do 4 urządzeń sieciowych PoE
• Porty wyjściowe RJ45 PoE zgodne z IEEE 802.3at/af
• Technologia ograniczania zużycia energii "Green Ethernet" deaktywuje nieużywane porty oraz dostosowuje poziom mocy na

Specyfikacja Ogólna

• Przepustowość magistrali: 10 Gbps
  • Certyfikaty: FCC Class B, CE, RoHS
• Metalowa obudowa
  • Wymiary: 78 (L) x 140 (W) x 28 (H) mm
  • Waga: 0,6 kg

Specyfikacja Zasilania

• Dołączony zasilacz AC:
- Wejściowe: 100–240 V AC, 50–60 Hz, 2.5 A
- Wyjściowe: 48 VDC, 1.5 A
- Całkowita moc PoE: 68 W (maksymalnie)
- Pobór mocy: 75 W (maksymalnie)

podstawie długości kabli

• Może być zasilany poprzez PoE lub dzięki dołączonemu zasilaczowi AC
• Całkowita moc PoE wynosi 68 W w przypadku zasilania przełącznika z zasilacza AC; 26 W w przypadku zasilania przełącznika poprzez PoE
• Tablica adresów MAC do 2048 wpisów
• Bufor pamięci 256 KB

• Temperatura pracy: 0–40°C
• Temperatura magazynowania: 0–70°C
- Wilgotność pracy: 10 - 90% RH, nieskondensowana

- Port PoE PD (port nr 1)

• Wejściowe: zgodne z IEEE 802.3af/at
• Całkowita moc PoE: 26 W (maksymalnie)
• Pobór mocy: 30 W (maksymalnie)

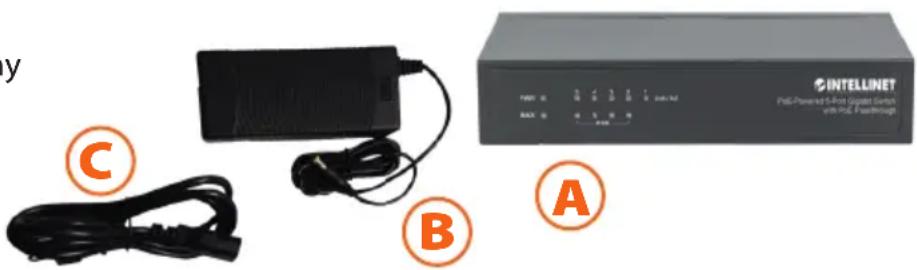

Zawartość Opakowania

- Przełącznik Gigabit Zasilany Przez PoE 5-Portowy z PoE Passthrough (A)

• Zasilacz (B)

- Kabel zasilający (C)

- Instrukcja

Przełącznik Gigabit Zasilany Przez PoE 5-portowy z PoE Passthrough Intellinet (wyposażony jest w 11 diod, które dostarczają informacji o aktualnym statusie urządzenia. Przedstawiają następujące parametry:

Dioda Status Opis

PWR On (wł.) Zasilanie dostarczane jest za pomocą zasilacza AC.Off (wył.) Zasilanie nie jest dostarczane za pomocą zasilacza AC.

Link/Act On (wł.) Połączenie sieciowe zostało ustanowione.Migająca Połączenie sieciowe zostało ustanowione, pakiety danych są wysyłane i odbierane.Off (wył.) Nie ustanowiono połączenia sieciowego.

PSE On (wł.) Port 1 (PD) jest podłączony do portu PSE, np. przełącznika PoE lub zasilacza PoE.Off (wył.) Port 1 (PD) nie jest podłączony do portu PSE.Migająca Moc nie jest wystarczająca do zasilenia urządzeń PoE.

MAX On (wł.) System osiągnął łączną moc wyjściową w wysokości 55W. Łączna moc PoE zbliża się do maksimum.Off (wył.) System zużywa poniżej 55W mocy.Migająca Moc jest niewystarczająca dla podłączonego urządzenia PoE.

Porty

Przełącznik wyposażony jest w 5 portów Gigabitowych, gniazdo zasilania oraz włącznik.

Porty Opis
1 Port PD (urządzenie zasilane). Po podłączeniu do zasilacza PoE lub przełącznika PoE zgodnego z IEEE 802.3af/at, przełącznik będzie zasilony z tego właśnie zasilacza lub przełącznika PoE, w takim przypadku nie ma konieczności używania zasilacza sieciowego.Oczywiście port ten może być podłączony do każdego standardowego portu Ethernet, niezależnie czy jest to port PoE czy nie.
2-5	Porty PSE (urządzenia będące źródłem zasilania) – zgodne z IEEE 802.3af/at – do portów można podłączyć urządzenia PoE, takiej jak telefony VoIP czy kamery IP. Oczywiście każde inne urządzenie sieciowe nie obsługujące PoE również może być podłączone do tych portów.
DC	Dołączony zasilacz sieciowy może być podłączony tutaj. Szczegóły na następnej stronie.
I /O	Wciśnij I aby włączyć przełącznik; wciśnij O, aby go wyłączyć.

Instalacja sprzętu

Zapoznaj się ze schematem na stronie numer 3.

Podłącz port 1 do zasilacza PoE lub przełącznika PoE, aby zasilić do czterech innych urządzeń PoE. Jeśli nie posiadasz zasilacza lub przełącznika PoE lub jeśli potrzebujesz dodatkowej mocy PoE na portach, podłącz zewnętrzny zasilacz sieciowy.

Port PD vs. Zewnętrzny zasilacz sieciowy

Przełącznik Gigabit Zasilany przez PoE 5-Portowy z Passthrough (561082) został zaprojektowany w taki sposób, aby odbierać dane i zasilanie na porcie 1, a następnie przekazywać dane i zasilanie do podłączonych do portów 2, 3, 4 oraz 5 urządzeń PoE. Pomimo to, w zestawie znajduje się zewnętrzny zasilacz sieciowy, poniżej tłumaczymy dlaczego tak jest.

Jeśli port 1 (PD) przełącznika 561082 podłączony jest tylko do zasilacza lub przełącznika PoE, przełącznik ten może odebrać do 30 watów na tym porcie – o ile urządzenie zasilające jest w stanie przekazać tyle mocy przez jeden port. Z tych 30 watów (wchodzących) przełącznik 561082 zużywa część do własnego zasilania, resztę mocy (wychodzącej) może przekazać do urządzeń PoE podłączonych do niego. Jest to około 26 watów dostępnych na 4 porty, co średnio daje 6.5 wata na port. Moc taka jest wystarczająca do zasilenia czterech telefonów VoIP lub kamer IP o ile każde z urządzeń nie potrzebuje więcej niż 6.5 wata.

Jeśli chcesz podłączyć urządzenie typu wysoko wydajny Bezprzewodowy AC Gigabitowy Punkt Dostępowy, będziesz potrzebował znacznie więcej mocy. W takiej sytuacji należy użyć zasilacza sieciowego. Gdy jest podłączony maksymalna moc łączna wzrasta z 30 do 68 watów.

Rodzaj zasilania Moc dostępna dla urządzeń PoE podłączonych do portów 2–5
Port 1 (PD port) tylko	26 watów łącznie
Zasilacz sieciowy	68 watów łącznie

Obsadzenie pinów PoE

Standard IEEE 802.3af/at stanowi, że każdy port PSE (zasilacza PoE lub przełącznika PoE) musi obsługiwać jeden z dwóch typów przesyłania zasilania, A lub B. Przełącznik Gigabit Zasilany przez PoE 5-Portowy z PoE Passthrough obsługuje typ A.

Pin Sygnał
1 DC (+)
2 DC (+)
3	DC (−)
4
5
6	DC (−)
7
8

Standard IEEE 802.3af/at wymaga również, aby urządzenie PoE (PD) takie jak telefony VoIP czy kamery IP obsługiwały obydwa typy przesyłania zasilania, A oraz B, co pozwala na podłączenie dowolnego urządzenia PoE zgodnego z IEEE 802.3af/at do Przełącznika Gigabit Zasilanego przez PoE 5-Portowego z PoE Passthrough bez obawy o obsadzenie pinów PoE.
