MANUAL DE USUARIO 561082 Intellinet

Introducción del Producto

Descripción General del producto

El Switch de 5 puertos Gigabit PoE con PoE Passthrough de Intellinet está diseñado para tomar energía desde un Switch PoE así evita tanto cable de energía eléctrica a dispositivos PoE a través de cables de red Cat5e o Cat6. Equipado con 5 puertos Gigabit Ethernet, este switch puede alimentar hasta a cuatro access points inalámbricos, teléfonos VoIP o cámaras IP, obteniendo su energía del Switch al que esté conectado, brinda velocidades de hasta 1,000 Mbps.

Cuando conecta el puerto PD (Puerto 1) a un switch PoE compatible con IEEE 802.3af/at, el Switch de 5 puertos Gigabit PoE con PoE Passthrough, utiliza un poco de energía para alimentarse y pasa la energía sobrante hasta a cuatro dispositivos PoE, como teléfonos VoIP, permitiendo aprovechar todo el potencial de los puertos PSE en su centro de datos.

Cada uno de los cuatro puertos de PSE (Puerto 2-5) puede proporcionar hasta 30 watts. El producto es compatible con los estándares IEEE 802.3af y IEEE 802.3at, y puede ser alimen→tado ya sea por el. Adaptador de corriente externo incluido o través de PoE.

Características del producto

• Recibe energía desde un inyector o switch PoE y brinda energía hasta a 4 dispositivos PoE
• Puertos de salida RJ45 que cumplen con los estándares IEEE 802.3at y af, PoE
• La tecnología de ahorro de energía Green Ethernet desactiva el consumo de corriente

en los puertos no utilizados, y ajusta el nivel Soporta hasta 2048 entradas de direcciones MAC de energía de acuerdo a la longitud del cable • 256 kBytes de memoria búfer

• Puede ser alimentado a través de PoE o con su adaptador de corriente incluido
• Presupuesto de alimentación PoE de 68 watts utilizando energía AC y 26 watts cuando es alimentado a través de su puerto de entrada PD

Soporta hasta 2048 entradas de direcciones MAC • 256 kBytes de memoria búfer

Especificaciones generales

• Velocidad del backplane: 10 Gbps
• Certificaciones: FCC Clase B, CE, RoHS
• Gabinete metálico
- Dimensiones: 78 (L) x 140 (W) x 28 (H) mm / 3.07 (L) x 5.51 (W) x 1.1 (H) in.

Especificaciones eléctricas

- Adaptador de energía incluido:

• Entrada: 100 – 240 VAC, 50 – 60 Hz, 2.5 A
• Salida: 48 VDC, 1.5 A
• Presupuesto de PoE: 68 watts (máximo)

• Consumo de energía: 75 watts (máximo)

• Peso: 0.6 kg (1.3 lbs.)

• Temperatura de operación: 0–40°C
• Temperatura de almacenamiento: 0–70°C
• Factor de humedad: 10–90% RH, sin condensación

• A través del puerto PD (puerto 1)

• Entrada: compatible con IEEE802.3af/at
• Presupuesto PoE: 26 watts (máximo)
• Consumo de energía: 30 watts (máximo)

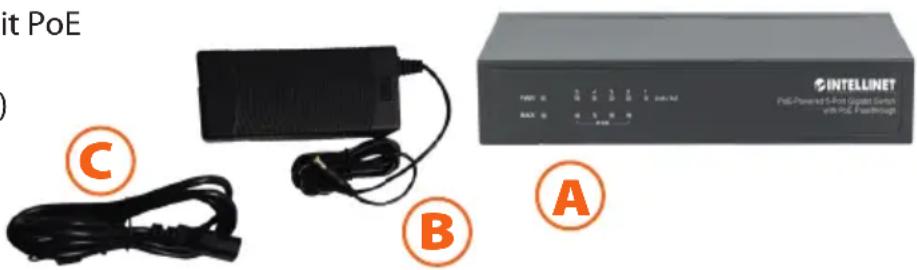

Contenido del paquete

• Switch de 5 puertos Gigabit PoE con PoE Passthrough (A)
• Adaptador de corriente (B)
• Cable de alimentación (C)
• Instrucciones

Descripción General del Hardware

LEDs

El Switch de 5 puertos Gigabit PoE con PoE Passthrough está equipado con 11 LEDs que proporcionar información sobre el estado de funcionamiento. Su funcionamiento es el siguiente:

LED Estado Descripción

PWR Encendido La energía es suministrada a través del adaptador de corriente alterna.Apagado No se suministra alimentación a través del adaptador de corriente alterna.

Link/Act Encendido Hay una conexión de puerto válido.Parpadeo Hay una conexión de puerto válido y paquetes de datos están siendo enviados y recibidos.Apagado No hay una conexión de puerto válido.

PSE Encendido Puerto 1 (PD) se conecta a un puerto PSE; por ejemplo, un inyector PoE o switch PoE.Apagado Puerto 1 (PD) no está conectado a un puerto PSE.Parpadeo No hay suficiente energía para el dispositivo PoE conectado.

MAX Encendido Ha alcanzado una potencia total de 55 W. El total PoE está llegando a su nivel máximo.Apagado Está utilizando menos de 55 W.Parpadeo La potencia no es suficiente para abastecer a dispositivos PoE.

Puertos

El Switch está equipado con cinco puertos Gigabit, un conector de alimentación y un interruptor de encendido / apagado.

1	PD (dispositivo alimentado) puerto. Cuando se conecta a un inyector PoE, midspan o switch PoE que cumple con el estándar IEEE 802.3af/at, este switch se basará el poder desde el inyector o switch PoE, y el adaptador de alimentación incluido no tiene que ser utilizado. Por supuesto, este puerto también se puede conectar a cualquier puerto Ethernet estándar, ya sea que el puerto es PoE o no.
2-5	Estos son PSE (equipo de abastecimiento de energía) — puertos que cumplen con el estándar IEEE 802.3af/at — que se puede conectar a dispositivos PoE tales como teléfonos VoIP y cámaras de red. Por supuesto, cualquier dispositivo no PoE que es compatible Ethernet se puede conectar a estos 4 puertos.
DC	Si es necesario, el adaptador de corriente puede conectarse aquí. Consulte la página siguiente para obtener más información.
I / O	Pulse I para encender el switch; pulse O para apagarlo.

Instalación de Hardware

Consulte diagrama, página 3.

Conecte el puerto 1 al inyector o switch PoE para alimentar hasta cuatro dispositivos PoE. Puede utilizar el adaptador de corriente externa si no tiene un inyector o switch PoE o si requiere de energía externa adicional.

Puerto PD vs. Adaptador de corriente externo

El Switch de 5 puertos Gigabit PoE con PoE Passthrough (561082) está diseñado para recibir datos y energía en el puerto 1, proporciona conexión de datos y energía a dispositivos PoE conectados a los puertos 2, 3, 4 y 5. Además usted encontrará un adaptador de corriente externo incluido.

Cuando se conecta un inyector o switch PoE al puerto 1 (PD) el Switch 561082 (sin el adaptador de corriente externa), puede recibir hasta 30 watts de potencia en ese puerto – a menos que el dispositivo PoE conectado no sea capaz de enviar tanta potencia en un puerto. De esos 30 watts (entrantes), el switch 561082 utiliza algunos watts por sí mismo, y puede entregar el resto a otros dispositivos PoE conectados a él (saliente). Eso es más o menos 26 watts para cuatro puertos, que es un promedio de 6.5 watts por puerto. Eso es suficiente para alimentar hasta cuatro cámaras de red o teléfonos VoIP, siempre y cuando que no necesiten más de 6.5 watts de potencia cada uno.

Si desea agregar un dispositivo de alto rendimiento como un Access Point Gigabit Inalámbrico AC, entonces usted necesitara mucho más poder. En estas situaciones, puede utilizar el adaptador externo. Cuando está conectado el adaptador, el promedio de potencia máximo se eleva de 30 watts a 68 watts.

Energia por puertos 2-5	Potencia Disponible para dispositivos PoE conectados a los
Puerto 1 (PD puerto) solamente	Potencia total 26 watts
Adaptador de corriente externa	Potencia total 68 watts

Conector Pinout PoE

El estándar IEEE 802.3af / at en cualquier puerto PSE (Inyector o Switch PoE) debe ser compatible con cualquiera de los dos conectores de salida, se conoce como alternativa A y B o modo A y B. Intellinet Switch de 5 puertos Gigabit PoE con PoE Passthrough apoya la alternativa A.

El estándar IEEE 802.3af / at también requiere que los dispositivos PoE tales como teléfonos VoIP o cámaras IP (PD) soporten los modos A y B, lo que le permite conectar cualquier estándar IEEE 802 / 3AF / a dispositivos PoE compatibles "Intellinet 5 puertos Gigabit con PoE Passthrough sin tener que preocuparse por el conector PoE.

Pin Señal
1 DC (+)
2 DC (+)
3	DC (-)
4
5
6	DC (-)
7
8

Español: Si desea obtener información sobre la garantía, visite:

En México: Póliza de Garantía Intellinet – Datos del importador y responsable ante el consumidor IC Intracom México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México. • Tel. [phone]

La presente garantía cubre este producto por 3 años contra cualquier defecto de fabricación en sus materiales y mano de obra, bajo las siguientes condiciones:

1. Todos los productos a que se refiere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor.

2. El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico.

3. La garantía cubre exclusivamente aquellas partes, equipos o sub-ensamb

que hayan sido instaladas de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario o dicdistrito Ridor 54730,

Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio donde fue adquirido o en el domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa vendedora sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y fecha de adquisición. Esta garantía no es válida en los siguientes casos: Si el producto se hubiese utilizado en condiciones distintas a las normales; si el producto no ha sido operado conforme a los instructivos de uso; o si el producto ha sido alterado o tratado de ser reparado por el consumidor o terceras personas.

(indispensab

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

Español: Este símbolo en el producto o su embalaje indica que el producto no debe tratarse como residuo doméstico. De conformidad con la Directiva 2012/19/UE de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este producto eléctrico no puede desecha se con el resto de residuos no clasificados. Deshágase de este producto devolviéndolo a su punto de venta o a un punto de recolección municipal para su reciclaje.

Español: Este dispositivo cumple con los requerimientos de las Directivas 2014/53/UE y/o 2004/108/EC & 2006/95/EC. La declaración de conformidad para este producto esta disponible en:
