Caractéristiques Techniques	Commutateur 10/100/1000 Mbps, 8 ports Ethernet
Utilisation	Idéal pour les réseaux locaux, connexion de plusieurs appareils réseau
Maintenance et Réparation	Vérifier régulièrement les connexions et l'alimentation, mise à jour du firmware si disponible
Sécurité	Fonctionnalités de sécurité de base, gestion des accès non spécifiée
Informations Générales	Conception compacte, installation facile, compatible avec la plupart des systèmes d'exploitation

FOIRE AUX QUESTIONS - 561082 Intellinet

Comment réinitialiser le commutateur Intellinet 561082 aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation au dos de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi les voyants LED du commutateur ne s'allument-ils pas ?

Vérifiez que le commutateur est correctement alimenté et que le câble d'alimentation est bien connecté. Si les voyants restent éteints, essayez un autre câble d'alimentation ou une autre prise électrique.

Comment savoir si un port du commutateur fonctionne correctement ?

Chaque port du commutateur a un voyant LED qui s'allume lorsque l'appareil est connecté et fonctionne. Si le voyant est éteint, vérifiez le câble et l'appareil connecté.

Puis-je utiliser le commutateur avec des appareils de différentes vitesses (10/100/1000 Mbps) ?

Oui, le commutateur Intellinet 561082 est compatible avec des appareils fonctionnant à des vitesses de 10, 100 et 1000 Mbps. Il ajustera automatiquement la vitesse selon l'appareil connecté.

Le commutateur supporte-t-il l'alimentation par Ethernet (PoE) ?

Non, le commutateur Intellinet 561082 ne prend pas en charge l'alimentation par Ethernet (PoE). Vous devez alimenter les appareils connectés séparément.

Comment connecter plusieurs commutateurs ensemble ?

Pour connecter plusieurs commutateurs, utilisez un câble Ethernet pour relier un port de sortie d'un commutateur à un port d'entrée d'un autre commutateur.

Le commutateur est-il compatible avec le VLAN ?

Le commutateur Intellinet 561082 est un commutateur de niveau 2 et ne prend pas en charge les fonctionnalités VLAN. Pour des configurations VLAN, un commutateur de niveau 3 est nécessaire.

Que faire si le commutateur ne reconnaît pas un appareil connecté ?

Vérifiez le câble Ethernet utilisé, essayez un autre port sur le commutateur et assurez-vous que l'appareil connecté est allumé et fonctionne correctement.

MODE D'EMPLOI 561082 Intellinet

1 DC (+)
2 DC (+)
3 DC (-)
4
5
6 DC (-)
7
8

1 DC (+)
2 DC (+)
3 DC (-)
4
5
6 DC (-)
7
8

Présentation du produit

Vue d'ensemble du produit

Le Commutateur Gigabit 5 ports alimenté par PoE d'Intellinet avec tunnel PoE est conçu pour être alimenté par un commutateur PoE et à la fois pour transférer des données et servir de connecteur d'alimentation électrique pour plusieurs dispositifs compatibles PoE via des câbles réseau Cat5e ou Cat6 standard. Doté de cinq ports Ethernet Gigabit, ce commutateur peut alimenter jusqu'à quatre ponts et points d'accès LAN sans fil, des téléphones VoIP ou des caméras IP, en tirant sa propre puissance du commutateur PoE auquel il est connecté, et en fournissant des vitesses réseau atteignant 1 000 Mbits/s.

Lorsque vous connectez le port PD (port 1) à un commutateur PoE conforme à la norme IEEE 802.3af/at et compatible PoE, le commutateur Gigabit 5 ports d'Intellinet alimenté par PoE utilise une partie du courant électrique pour s'auto-alimenter en électricité et transfère le surplus de puissance disponible à un maximum de quatre dispositifs PoE de périmètre, tels que des téléphones VoIP, ce qui vous permet de tirer parti du plein potentiel de chaque port PSE de votre centre de données.

Chacun des quatre ports PSE (Ports 2-5) peut fournir jusqu'à 30 watts. Le produit est conforme à les normes IEEE 802.3af et IEEE 802.3at et il peut être alimenté soit par l'adaptateur inclus ou via PoE.

Caractéristiques du produit

• Alimenté par un injecteur PoE ou un commutateur PoE et peut alimenter jusqu'à quatre dispositifs réseau PoE
• Ports de sortie RJ45 PoE compatibles IEEE 802.3at/af
• La technologie d'économie d'énergie Green Ethernet désactive les ports non utilisés et
  la longueur de câble
• Peut être alimenté via PoE ou l'adaptateur secteur CA inclus
• Budget de puissance total : 68 watts avec une alimentation CA et 26 watts lorsqu'il est alimenté via le port d'entrée PD
• Prend en charge jusqu'à 2 048 adresses MAC
• Mémoire tampon de 256 Ko

Spécifications générales

- Débit de fond de panier : 10 Gbits/s

• Certifications : FCC Classe B, CE, RoHS

- Boîtier métallique

- Dimensions : 78 (P) x 140 (L) x 28 (H) mm

- Poids : 0,6 kg

- Température de fonctionnement : 0–40°C

- Température de stockage : 0–70°C

- Humidité de fonctionnement : 10 à 90 % d'humidité relative, sans condensation

Alimentation

• Adaptateur secteur inclus :
• Entrée : 100–240 VCA, 50–60 Hz, 2,5 A
• Sortie : CC, 48 V, 1,5 A

- Budget PoE : 68 W (max.)

-Consommation : 75 W (max.)

• Via le port PD (port 1) - Entrée : Conforme à la

norme IEEE802.3af/at

- Budget PoE : 26 Wm(ax.)

- Consommation : 30 W(max.)

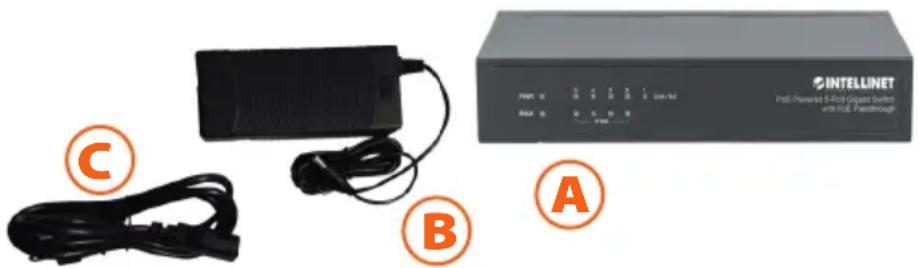

Contenu du pack

• Commutateur Gigabit 5 ports alimenté par PoE avec tunnel PoE (A)

- Adaptateur secteur (B)

• Cordon d'alimentation (C)

- Instructions

INTELLINET PSC-Premise 5-Stop Computer switch with PSC Power/CGP Power: 12 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 A B C

Vue d'ensemble du matériel

DELs

Le Commutateur Gigabit 5 ports alimenté par PoE avec tunnel PoE est équipé de 11 DEL qui fournir des informations sur le status de fonctionnement.

Voici ce qu'ils font :

DEL Status Description

PWR Allumé L'alimentation est fournie via l'adaptateur secteur. Éteint L'alimentation n'est fournie pas via l'adaptateur secteur.

Link/Act Allumé Connexion est établie. Clignotant Connexion est établie et les paquets de données sont envoyés et reçus. Éteint Connexion n'est pas établie.

PSE Allumé Port 1 (PD) est connecté à un port de PSE; par example, un injecteur PoE ou commutateur PoE. Éteint Port 1 (PD) ne soit pas connecté à un port PSE. Clignotant Il n'ya pas suffisamment de puissance pour le dispositif PoE connecté.

MAX Allumé Le système a atteint une puissance de sortie totale de 55 W. Le PoE totale est presque son niveau maximum. Éteint Le système utilise moins de 55 W. Clignotant La puissance ne suffit pas de fournir des périphériques PoE.

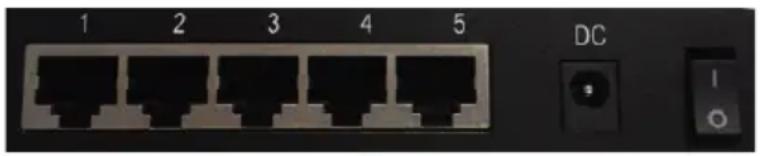

Ports

Ce commutateur est équipé de cinq ports Gigabit, un connecteur d'alimentation et un interrupteur on / off.

Port	Description
1	PD (powered device / dispositif alimenté) port. Quand il est connecté à un injecteur PoE, midspan ou commutateur PoE qui est conforme à les normes IEEE 802.3af / at, ce commutateur tire son énergie de l'injecteur PoE ou commutateur PoE, et l'adaptateur d'alimentation fourni est pas nécessaire. Bien sûr, ce port peut également être connecté à un port Ethernet standard, si ce port est PoE ou non.
2-5	Ce sont ports PSE (power sourcing equipment / équipement source d'énergie) compliant with IEEE 802.3af/at à laquelle vous pouvez connecter des périphériques PoE tels que les téléphones VoIP et les caméras réseau. Bien sûr, un dispositif non-PoE standard (Ethernet compatible) peut être connecté à l'une de ces 4 ports.
DC	L'adaptateur peut être branché ici, si nécessaire. Regardez la page suivante pour plus de détails.
I / O	Presse | pour allumer l'interrupteur; presse O pour l'éteindre.

Installation du matériel

Consultez le diagramme à la page 3.

Connectez Port 1 à un injecteur PoE ou commutateur pour alimenter jusqu'à quatre périphériques PoE. Vous pouvez utiliser l'adaptateur secteur si vous ne disposez pas d'un injecteur PoE ou commutateur, ou si vous désirez le budget de puissance supplémentaire qu'il fournit.

PD port contre adaptateur secteur externe

Le Commutateur Gigabit 5 ports alimenté par PoE d'Intellinet avec tunnel PoE (561082) est conçu pour recevoir des données et de la puissance sur le port 1 (sans l'adaptateur secteur), et puis fournir une connexion de données et l'alimentation des dispositifs connectés sur les ports PoE 2, 3, 4 et 5. En outre, cependant, voici pourquoi vous verrez que d'un adaptateur d'alimentation externe est inclus.

Lorsque vous vous connectez un injecteur PoE ou commutateur PoE au Port 1 (PD) de ce commutateur 561082, ce commutateur 561082 peut recevoir jusqu'à 30 watts de puissance sur ce port — moins si le PoE dispositif connecté est pas capable d'envoyer autant de puissance que sur une port. De cette 30 watts (entrant), ce commutateur 561082 utilise quelque watts pour lui-même, et il peut fournir le reste à d'autres périphériques PoE connectés (sortant). Cela représente environ 26 watts disponible pour quatre ports, qui est une moyenne de 6,5 watts. Cela est suffisant pour alimenter jusqu'à quatre caméras réseau ou les téléphones VoIP, s'ils ne nécessitent pas plus de pouvoir que 6,5 watts chacun.

Maintenant, si vous souhaitez ajouter un dispositif haute performance comme un point d'accès sans fil Gigabit AC, vous allez avoir besoin de beaucoup plus de puissance. Dans ces situations, vous pouvez utiliser l'adaptateur externe. Lorsque cela est connecté, le budget maximal de puissance augmente de 30 watts à 68 watts.

Alimenté par Puissance disponible pour les périphériques PoE (ports 2-5)

Port 1 (PD port) seulement 26 watts total

Adaptateur secteur 68 watts total

Brochage PoE

La norme IEEE 802.3af/at stipule que tout port de PSE (PoE injecteur ou un commutateur) doit prendre en charge l'un des deux brochage, qui sont dénommé alternatif A et B ou en mode A et B. Le Commutateur Gigabit 5 ports alimenté par PoE d'Intellinet avec tunnel PoE prend alternatif A.

Broche Signal

1 CC (+)
2 CC (+)
3 CC (−)
4
5
6 CC (−)
7
8

La norme IEEE 802.3af/at exige également que les périphériques PoE tels que les téléphones VoIP ou des caméras réseau (PD) supporte à la fois les modes A et B, qui vous permet de brancher les périphériques PoE (compatible avec la norme IEEE 802.3af/at) au Commutateur Gigabit 5 ports alimenté par PoE d'Intellinet avec tunnel PoE sans se soucier du brochage PoE.

Wprowadzenie

Français: Pour consulter les informations sur la garantie, visitez :

Français: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

Français: Cet appareil satisfait aux exigences des directives 2014/53/UE et/ou 2004/108/CE & 2006/95/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset :
