Produkttyp	Gigabit-Switch 5-Port PoE mit PoE-Tunnel
Marke	Intellinet
Modell	561082
Anzahl der Ports	5 Gigabit-Ethernet-Ports (1 PD, 4 PSE)
PoE-Standards	IEEE 802.3af/at
PoE-Budget (mit Netzteil)	68 W (max.)
PoE-Budget (über PD-Port)	26 W (max.)
Max. Leistung pro PSE-Port	30 W
Backplane-Durchsatz	10 Gbit/s
Pufferspeicher	256 KB
MAC-Adresstabelle	2048 Einträge
Abmessungen (B x T x H)	140 x 78 x 28 mm
Gewicht	0,6 kg
Stromversorgung	Netzteil 100-240 V AC, 48 V DC, 1,5 A; oder PoE über PD-Port (IEEE 802.3af/at)
Stromverbrauch (max.)	75 W (mit Netzteil) / 30 W (über PD)
Betriebstemperatur	0 bis 40 °C
Lagertemperatur	0 bis 70 °C
Betriebsfeuchtigkeit	10 bis 90 % RH (nicht kondensierend)
Gehäusematerial	Metall
Zertifizierungen	FCC Klasse B, CE, RoHS
Packungsinhalt	Switch, Netzteil, Netzkabel, Anleitung
Wartung und Reinigung	Gerät vor der Reinigung vom Stromnetz trennen; mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nur das mitgelieferte Netzteil verwenden. Nicht Feuchtigkeit oder Flüssigkeiten aussetzen. Gehäuse nicht öffnen.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Bei Fehlfunktion den Kundendienst kontaktieren.

Häufig gestellte Fragen - 561082 Intellinet

Wie wird der Intellinet 561082 Switch mit Strom versorgt?

Der Switch kann auf zwei Arten mit Strom versorgt werden: entweder über das mitgelieferte Netzteil (100-240 V AC, 48 V DC, 1,5 A) oder über den PD-Port (Port 1), der an einen PoE-Switch oder PoE-Injektor nach IEEE 802.3af/at angeschlossen wird. Das Netzteil bietet ein höheres PoE-Budget (68 W), während die PoE-Stromversorgung bis zu 26 W liefert.

Wie viele PoE-Geräte kann ich anschließen?

Sie können bis zu vier PoE-Geräte an die Ports 2 bis 5 anschließen. Das gesamte PoE-Budget hängt von der verwendeten Stromversorgung ab: 68 W mit dem Netzteil (bis zu 30 W pro Port) oder 26 W über den PD-Port (ca. 6,5 W pro Port im Durchschnitt).

Wie hoch ist die maximale Leistung pro PSE-Port?

Jeder PSE-Port (Ports 2 bis 5) kann bis zu 30 Watt gemäß IEEE 802.3af/at bereitstellen, sofern das gesamte PoE-Budget dies zulässt.

Kann ich das Netzteil gleichzeitig mit der PoE-Stromversorgung verwenden?

Ja, Sie können beide Quellen gleichzeitig verwenden, aber das Netzteil hat Vorrang. Wenn das Netzteil angeschlossen ist, beträgt das PoE-Budget 68 W. Wenn nur der PD-Port angeschlossen ist, beträgt das Budget 26 W.

Wie interpretiere ich die LED-Anzeigen des Switches?

Die LEDs zeigen an: PWR leuchtet = Stromversorgung über Netzteil; Link/Act leuchtet = Verbindung hergestellt, blinkt = Aktivität; PSE leuchtet = PD-Port mit PoE-Quelle verbunden; MAX leuchtet = Gesamtleistung nahe 55 W, blinkt = nicht genügend Leistung für die Geräte.

Was tun, wenn ein PoE-Gerät nicht einschaltet?

Überprüfen Sie, ob das Gerät IEEE 802.3af/at-kompatibel ist und das PoE-Budget nicht überschritten wird. Stellen Sie sicher, dass das Ethernet-Kabel richtig angeschlossen ist und die PSE-LED leuchtet. Wenn die MAX-LED blinkt, ist die Leistung unzureichend: Verwenden Sie das Netzteil oder reduzieren Sie die Anzahl der Geräte.

Unterstützt der Switch Cat5e-Kabel?

Ja, der Switch funktioniert mit Standard-Cat5e- oder Cat6-Ethernet-Kabeln. Es wird empfohlen, hochwertige Kabel zu verwenden, um Gigabit-Geschwindigkeiten und eine zuverlässige PoE-Stromversorgung zu gewährleisten.

Wie groß ist die maximale Entfernung für die PoE-Stromversorgung?

Die maximale Entfernung zwischen dem Switch und einem PoE-Gerät beträgt 100 Meter (328 Fuß) mit einem Standard-Ethernet-Kabel, gemäß der IEEE 802.3af/at-Spezifikation.

Ist der Switch mit allen PoE-Geräten kompatibel?

Der Switch ist kompatibel mit Geräten nach IEEE 802.3af (15,4 W) und IEEE 802.3at (30 W). Er verwendet die Pinbelegung Alternative A (Pins 1,2,3,6). Die meisten modernen PoE-Geräte unterstützen beide Modi, aber überprüfen Sie die Kompatibilität Ihres Geräts.

Wie installiere ich den Intellinet 561082 Switch?

1. Schließen Sie den PD-Port (Port 1) an einen PoE-Injektor oder PoE-Switch an, oder schließen Sie das Netzteil an. 2. Schalten Sie den Switch mit dem I/O-Schalter ein. 3. Schließen Sie Ihre PoE-Geräte (Kameras, Telefone usw.) an die Ports 2 bis 5 an. 4. Überprüfen Sie die LEDs: PWR sollte leuchten, PSE leuchtet bei PoE-Stromversorgung, und Link/Act leuchtet für jede aktive Verbindung.

BEDIENUNGSANLEITUNG 561082 Intellinet

5-Port PoE Gigabit Switch mit PoE-Passthrough • Anleitung Deutsch

Einleitung

Produktübersicht

Der Intellinet 5-Port PoE Gigabit Switch mit PoE-Passthrough wurde konzipiert für die Stromaufnahme von einem PoE-Switch und die Daten- und Stromübertragung an PoE-kompatible Geräte über Cat5e- oder Cat6-Netzwerkkabel. Er ist ausgestattet mit fünf Gigabit-Ethernet-Ports und kann bis zu vier Access Points, VoIP-Telefone, und/oder IP-Kameras mit Strom versorgen. Seine eigene Stromversorgung bezieht er von dem verbundenen PoE-Switch und überträgt Daten mit bis zu 1.000 Mbit/s.

Wenn Sie den PD-Port (Port 1) an einen PoE-fähigen, IEEE 802.3af/at-konformen PoE-Switch anschließen, verwendet dieser Switch einen Teil der aufgenommen Leistung für die eigene Stromversorgung und versorgt bis zu vier verbundene PoE-Geräte ebenfalls mit Strom, wodurch Sie das Leistungspotenzial der PSE-Ports in Ihrem Netzwerk vollständig ausschöpfen.

Jeder der vier PSE-Ports (Ports 2-5) kann bis zu 30 Watt Strom liefern. Das Produkt ist konform mit den Standards IEEE 802.3af sowie IEEE 802.3at und kann entweder mit dem beiliegenden Netzteil oder per PoE betrieben werden.

Produkteigenschaften

• Stromzufuhr durch PoE-Injektor oder PoE-Switch, Stromabgabe an bis zu vier PoE-Netzwerkgeräte
• IEEE 802.3at/af-kompatible RJ45 PoE Ausgänge
  • Die stromsparende Green-Ethernet-Technologie deaktiviert ungenutzte Ports und passt die Energiestufe entsprechend

Allgemeine Spezifikationen

• Backplane-Geschwindigkeit: 10 Gbps
  • Zertifikate: FCC Class B, CE, RoHS
• Metallgehäuse
  • Abmessungen: 78 (L) x 140 (W) x 28 (H) mm
  • Gewicht: 0.6 kg

Stromspezifikationen

• Netzteil im Lieferumfang:

• Eingang: 100 – 240 V AC, 50 – 60 Hz, 2,5 A • Über PD-Port (Port 1)
• Ausgang: 48 VDC, 1,5 A
• PoE-Budget: 68 Watt (max.)
• Stromverbrauch: 75 Watt (max.)
• Über PD-Port (Port 1)

der Kabellänge an

• Kann über PoE oder mit dem beiliegenden Netzteil mit Strom versorgt werden
  • Strombudget bei Netzteilnutzung: 68 Watt insgesamt und 26 Watt insgesamt

• Unterstützt bis zu 2048 MAC-Adresseinträge
  • 256 kByte Zwischenspeicher

• Betriebstemperatur: 0–40°C
  • Lagertemperatur: 0–70°C

• Luftfeuchtigkeit: 10–90% RH, nichtkondensierend

• Eingang: IEEE802.3af/at-konform

• PoE-Budget: 26 Watt (max.)

- Stromverbrauch: 30 Watt (max.)

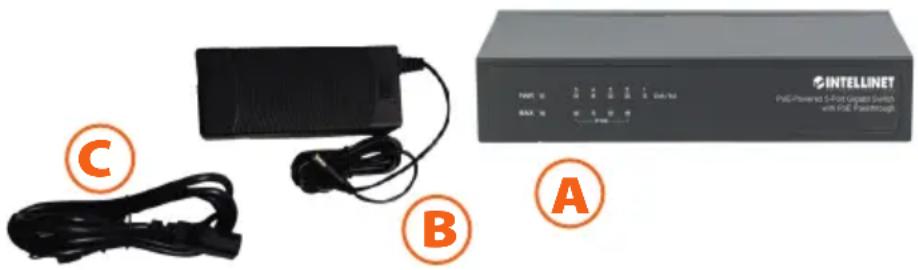

Lieferumfang

• 5-Port PoE Gigabit Switch mit PoE-Passthrough (A)
- Netzteil (B)
- Stromkabel (C)
• Anleitung

Der Intellinet 5-Port PoE Gigabit Switch mit PoE-Passthrough verfügt über 11 LEDs für Informationen über den Gerätestatus.

Die Anzeigen im Detail:

LED Status Beschreibung

PWR An Stromversorgung über NetzteilAus Keine Stromversorgung über Netzteil.

Link/Act An Eine Netzwerkverbindung wurde hergestellt.Blinkend Eine Netzwerkverbindung wurde hergestellt und Daten werden gesendet und empfangen.Aus Keine Netzwerkverbindung hergestellt.

PSE An Port 1 (PD) ist mit einem PSE-Port verbunden, z. B. einem PoE-Injektor oder PoE-Switch.Aus Port 1 (PD) ist nicht mit einem PSE-Port verbunden.Blinkend Die Stromversorgung reicht nicht für PoE-Geräte aus.

MAX An Das System hat eine Ausgangsleistung von 55 W erreicht. Die PoE-Versorgung nähert sich dem Maximalwert.Aus Das System verwendet weniger als 55 W.Blinkend Die Stromversorgung für PoE-Geräte ist unzureichend.

Ports

Dieser Switch enthält 5 Gigabit-Ports, einen Stromanschluss und einen Netzschalter.

Port Beschreibung

1 PD (Powered Device)-Port. Bei Verbindung mit einem IEEE 802.3af/at-konformen PoE-Injektor, Midspan oder PoE-Switch übernehmen diese Geräte die Stromversorgung und das beiliegende Netzteil muss nicht verwendet werden. Natürlich kann dieser Port mit jedem Ethernet-Port verbunden werden, unabhängig davon, ob es sich um einen PoE-Port handelt oder nicht.

2-5 Hierbei handelt es sich um PSE (Power Sourcing Equipment)-Ports — konform mit IEEE 802.3af/at— an die Sie PoE-Geräte wie VoIP-Telefone und Netzwerkkameras anschließen können. Natürlich kann jedes nicht-PoE-fähige Gerät ebenfalls an diesen Ethernet-Port angeschlossen werden.

DC Das beiliegende Netzteil kann hier angeschlossen werden. Weitere Informationen finden Sie auf der nächsten Seite.

I / O Stellen Sie den Schalter auf I zum Einschalten und O zum Ausschalten des Switches.

Beachten Sie das Schaubild auf Seite 3.

Verbinden Sie Port 1 mit einem PoE-Injektor oder PoE-Switch, um bis zu vier PoE-Geräte mit Strom zu versorgen. Sie können das externe Netzteil verwenden, falls Ihnen kein PoE-Injektor oder -Switch zur Verfügung steht oder, wenn Sie die zusätzliche Stromleistung des Netzteils benötigen.

PD-Port vs. externes Netzteil

Der 5-Port PoE Gigabit Switch mit PoE-Passthrough (561082) erhält Daten und Strom auf Port 1 und verteilt Strom und Daten an verbundene PoE-Geräte auf den Ports 2, 3, 4 und 5. Zur Verwendung des beiliegenden Netzteils:

Wenn Sie einen PoE-Injektor oder PoE-Switch an Port 1 (PD) dieses Switches (561082) anschließen (ohne das Netzteil), kann er bis zu 30 Watt Strom an diesem Port aufnehmen — weniger, falls das angeschlossene PoE-Gerät nicht so viel Strom an einen Port liefern kann. Von diesen 30 Watt (Eingangsleistung) nutzt dieser Switch (561082) einige Watt für den Eigenbedarf und kann die verbliebene Energie an andere angeschlossene Geräte liefern (Ausgangsleistung). Das sind knapp 26 Watt für vier Ports, d. h. durchschnittlich 6,5 Watt. Das ist genug Leistung für die Stromversorgung von bis zu vier Netzwerkkameras oder VoIP-Telefone, solange diese nicht jeweils mehr als 6,5 Watt benötigen.

Möchten Sie ein leistungsintensives Gerät wie einen Gigabit Wireless AC Access Point mit Strom versorgen, dann benötigen Sie dafür deutlich mehr Stromleistung. Für diese Fälle können Sie das externe Netzteil verwenden. Ist dieses angeschlossen, steigt die maximale Stromkapazität von 30 Watt auf 68 Watt.

Stromversorgung Verfügbare Leistung für verbundene PoE-Geräte an den Ports 2–5

Nur PD-Port (Port 1) 26 Watt gesamt

Netzteil 68 Watt gesamt

PoE-Pinbelegung

Der IEEE 802.3af/at-Standard schreibt vor, dass jeder PSE-Port (PoE-Injektor- oder Switch-Port) zwei Pinbelegungen unterstützen muss, die als Alternative A und B oder Modus A und B bezeichnet werden. Der 5-Port PoE Gigabit Switch mit PoE-Passthrough unterstützt Alternative A.

Pin Signal

Der IEEE 802.3af/at-Standard erfordert außerdem, dass PoE-Geräte wie VoIP-Telefone oder Netzwerkkameras (PD) sowohl den Modus A als auch den Modus B unterstützen. Dadurch können Sie jedes IEEE 802/3af/at-konforme PoE-Gerät an diesen Switch anschließen.
