561808 - Schalter Intellinet - Kostenlose Bedienungsanleitung

Produkttyp	PoE-betriebener 5-Port-Gigabit-Switch mit PoE-Passthrough
Marke	Intellinet
Modell	561808
Anzahl der Ports	5 Gigabit-Ethernet-Ports
Porttyp	1 PD-Port (PoE-Eingang), 4 PSE-Ports (PoE-Ausgang)
PoE-Standard	IEEE 802.3af/at
PoE-Budget (mit Netzteil)	max. 68 W
PoE-Budget (über PD-Port)	max. 26 W
Stromversorgung (Netzteil)	Eingang: 100–240 V AC, 50–60 Hz, 2,5 A; Ausgang: 48 V DC, 1,5 A
Stromversorgung (über PoE)	PD-Port konform IEEE 802.3af/at
Abmessungen (B x T x H)	140 x 78 x 28 mm
Gewicht	0,6 kg
Betriebstemperatur	0–40 °C
Betriebsfeuchtigkeit	10–90 % relative Luftfeuchtigkeit, nicht kondensierend
Zertifizierungen	FCC Klasse B, CE, RoHS
Gehäuse	Metall
Packungsinhalt	Switch, Netzteil, Netzkabel, Anleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen; nur mitgeliefertes Netzteil verwenden
Allgemeine Informationen	Konform mit Richtlinie 2014/53/EU; Garantie und Recycling siehe Anleitung

Häufig gestellte Fragen - 561808 Intellinet

Was ist der Unterschied zwischen dem PoE-Budget mit Netzteil und über den PD-Port?

Mit dem Netzteil beträgt das Gesamtbudget 68 Watt, während bei Stromversorgung über den PD-Port (Port 1) das Budget 26 Watt beträgt. Verwenden Sie das Netzteil, um Geräte mit höherem Strombedarf zu versorgen.

Kann ich Nicht-PoE-Geräte an die PSE-Ports anschließen?

Ja, die PSE-Ports (2 bis 5) funktionieren wie normale Ethernet-Ports und können Nicht-PoE-Geräte anschließen. PoE-Strom wird nur geliefert, wenn das angeschlossene Gerät dies anfordert.

Wie erkenne ich, ob der Switch korrekt mit Strom versorgt wird?

Die PWR-LED leuchtet, wenn die Stromversorgung über das Netzteil erfolgt. Wenn der Switch über PoE (PD-Port) mit Strom versorgt wird, bleibt diese LED aus. Die PSE-LED leuchtet, wenn der PD-Port mit einem PoE-Injektor oder PoE-Switch verbunden ist.

Was bedeutet die blinkende MAX-LED?

Die MAX-LED blinkt, wenn die insgesamt an die PoE-Geräte gelieferte Leistung 55 Watt überschreitet (im Netzteilmodus) oder die verfügbare Leistung nicht ausreicht, um alle angeschlossenen PoE-Geräte zu versorgen.

Kann ich den Switch ohne Netzteil verwenden?

Ja, wenn der PD-Port (Port 1) mit einem PoE-Injektor oder PoE-Switch gemäß IEEE 802.3af/at verbunden ist, versorgt sich der Switch über dieses Kabel und kann bis zu 26 Watt an die PSE-Ports verteilen.

Welche Arten von Geräten kann ich an die PoE-Ports anschließen?

Sie können VoIP-Telefone, IP-Kameras, WLAN-Zugangspunkte und jedes andere IEEE 802.3af/at-kompatible Gerät anschließen.

Wie installiere ich den Switch?

Schließen Sie Port 1 (PD) an einen PoE-Injektor oder PoE-Switch an, oder verwenden Sie das Netzteil. Verbinden Sie Ihre PoE-Geräte mit den Ports 2 bis 5. Schalten Sie den Switch über den I/O-Schalter ein. Die LEDs zeigen den Status an.

Wie hoch ist die maximale Leistungsaufnahme des Switches?

Die maximale Leistungsaufnahme beträgt 75 Watt mit Netzteil und 30 Watt bei Stromversorgung über den PD-Port.

Unterstützt der Switch die Energiesparfunktion?

Ja, dank der Green Ethernet-Technologie deaktiviert der Switch automatisch ungenutzte Ports und passt die Leistung je nach Kabellänge an, um den Stromverbrauch zu senken.

Was tun, wenn ein PoE-Gerät nicht mit Strom versorgt wird?

Überprüfen Sie, ob das Kabel richtig angeschlossen ist und das Gerät IEEE 802.3af/at-kompatibel ist. Stellen Sie sicher, dass das gesamte PoE-Budget nicht überschritten wird. Wenn die PSE-LED blinkt, ist die Leistung unzureichend. Verwenden Sie das Netzteil, um das Budget zu erhöhen.

BEDIENUNGSANLEITUNG 561808 Intellinet

LED Status Beschreibung

5-Port PoE Gigabit Switch mit PoE-Passthrough • Anleitung Deutsch

Einleitung

Produktübersicht

Der Intellinet 5-Port PoE Gigabit Switch mit PoE-Passthrough wurde konzipiert für die Stromaufnahme von einem PoE-Switch und die Daten- und Stromübertragung an PoE-kompatible Geräte über Cat5e- oder Cat6-Netzwerkkabel. Er ist ausgestattet mit fünf Gigabit-Ethernet-Ports und kann bis zu vier Access Points, VoIP-Telefone, und/oder IP-Kameras mit Strom versorgen. Seine eigene Stromversorgung bezieht er von dem verbundenen PoE-Switch und überträgt Daten mit bis zu 1.000 Mbit/s.

Wenn Sie den PD-Port (Port 1) an einen PoE-fähigen, IEEE 802.3af/at-konformen PoE-Switch anschließen, verwendet dieser Switch einen Teil der aufgenommen Leistung für die eigene Stromversorgung und versorgt bis zu vier verbundene PoE-Geräte ebenfalls mit Strom, wodurch Sie das Leistungspotenzial der PSE-Ports in Ihrem Netzwerk vollständig ausschöpfen.

Jeder der vier PSE-Ports (Ports 2-5) kann bis zu 30 Watt Strom liefern. Das Produkt ist konform mit den Standards IEEE 802.3af sowie IEEE 802.3at und kann entweder mit dem beiliegenden Netzteil oder per PoE betrieben werden.

Produkteigenschaften

• Stromzufuhr durch PoE-Injektor oder PoE-Switch, Stromabgabe an bis zu vier PoE-Netzwerkgeräte
• IEEE 802.3at/af-kompatible RJ45 PoE Ausgänge
  • Die stromsparende Green-Ethernet-Technologie deaktiviert ungenutzte Ports und passt die Energiestufe entsprechend

Allgemeine Spezifikationen

• Backplane-Geschwindigkeit: 10 Gbps
  • Zertifikate: FCC Class B, CE, RoHS
• Metallgehäuse
  • Abmessungen: 78 (L) x 140 (W) x 28 (H) mm
  • Gewicht: 0.6 kg

Stromspezifikationen

• Netzteil im Lieferumfang:

• Eingang: 100 – 240 V AC, 50 – 60 Hz, 2,5 A • Über PD-Port (Port 1)
• Ausgang: 48 VDC, 1,5 A
• PoE-Budget: 68 Watt (max.)
• Stromverbrauch: 75 Watt (max.)
• Über PD-Port (Port 1)

der Kabellänge an

• Kann über PoE oder mit dem beiliegenden Netzteil mit Strom versorgt werden
  • Strombudget bei Netzteilnutzung: 68 Watt insgesamt und 26 Watt insgesamt

• Unterstützt bis zu 2048 MAC-Adresseinträge
  • 256 kByte Zwischenspeicher

• Betriebstemperatur: 0–40°C
  • Lagertemperatur: 0–70°C

• Luftfeuchtigkeit: 10–90% RH, nichtkondensierend

• Eingang: IEEE802.3af/at-konform

• PoE-Budget: 26 Watt (max.)

- Stromverbrauch: 30 Watt (max.)

Lieferumfang

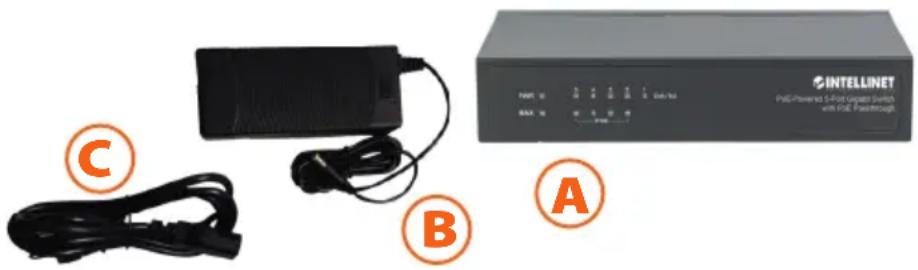

• 5-Port PoE Gigabit Switch mit PoE-Passthrough (A)
- Netzteil (B)
- Stromkabel (C)
• Anleitung

Der Intellinet 5-Port PoE Gigabit Switch mit PoE-Passthrough verfügt über 11 LEDs für Informationen über den Gerätestatus.

Die Anzeigen im Detail:

LED Status Beschreibung

PWR An Stromversorgung über NetzteilAus Keine Stromversorgung über Netzteil.

Link/Act An Eine Netzwerkverbindung wurde hergestellt.Blinkend Eine Netzwerkverbindung wurde hergestellt und Daten werden gesendet und empfangen.Aus Keine Netzwerkverbindung hergestellt.

PSE An Port 1 (PD) ist mit einem PSE-Port verbunden, z. B. einem PoE-Injektor oder PoE-Switch.Aus Port 1 (PD) ist nicht mit einem PSE-Port verbunden.Blinkend Die Stromversorgung reicht nicht für PoE-Geräte aus.

MAX An Das System hat eine Ausgangsleistung von 55 W erreicht. Die PoE-Versorgung nähert sich dem Maximalwert.Aus Das System verwendet weniger als 55 W.Blinkend Die Stromversorgung für PoE-Geräte ist unzureichend.

Ports

Dieser Switch enthält 5 Gigabit-Ports, einen Stromanschluss und einen Netzschalter.

Port Beschreibung

1 PD (Powered Device)-Port. Bei Verbindung mit einem IEEE 802.3af/at-konformen PoE-Injektor, Midspan oder PoE-Switch übernehmen diese Geräte die Stromversorgung und das beiliegende Netzteil muss nicht verwendet werden. Natürlich kann dieser Port mit jedem Ethernet-Port verbunden werden, unabhängig davon, ob es sich um einen PoE-Port handelt oder nicht.

2-5 Hierbei handelt es sich um PSE (Power Sourcing Equipment)-Ports — konform mit IEEE 802.3af/at— an die Sie PoE-Geräte wie VoIP-Telefone und Netzwerkkameras anschließen können. Natürlich kann jedes nicht-PoE-fähige Gerät ebenfalls an diesen Ethernet-Port angeschlossen werden.

DC Das beiliegende Netzteil kann hier angeschlossen werden. Weitere Informationen finden Sie auf der nächsten Seite.

I / O Stellen Sie den Schalter auf I zum Einschalten und O zum Ausschalten des Switches.

Beachten Sie das Schaubild auf Seite 3.

Verbinden Sie Port 1 mit einem PoE-Injektor oder PoE-Switch, um bis zu vier PoE-Geräte mit Strom zu versorgen. Sie können das externe Netzteil verwenden, falls Ihnen kein PoE-Injektor oder -Switch zur Verfügung steht oder, wenn Sie die zusätzliche Stromleistung des Netzteils benötigen.

PD-Port vs. externes Netzteil

Der 5-Port PoE Gigabit Switch mit PoE-Passthrough (561082) erhält Daten und Strom auf Port 1 und verteilt Strom und Daten an verbundene PoE-Geräte auf den Ports 2, 3, 4 und 5. Zur Verwendung des beiliegenden Netzteils:

Wenn Sie einen PoE-Injektor oder PoE-Switch an Port 1 (PD) dieses Switches (561082) anschließen (ohne das Netzteil), kann er bis zu 30 Watt Strom an diesem Port aufnehmen — weniger, falls das angeschlossene PoE-Gerät nicht so viel Strom an einen Port liefern kann. Von diesen 30 Watt (Eingangsleistung) nutzt dieser Switch (561082) einige Watt für den Eigenbedarf und kann die verbliebene Energie an andere angeschlossene Geräte liefern (Ausgangsleistung). Das sind knapp 26 Watt für vier Ports, d. h. durchschnittlich 6,5 Watt. Das ist genug Leistung für die Stromversorgung von bis zu vier Netzwerkkameras oder VoIP-Telefone, solange diese nicht jeweils mehr als 6,5 Watt benötigen.

Möchten Sie ein leistungsintensives Gerät wie einen Gigabit Wireless AC Access Point mit Strom versorgen, dann benötigen Sie dafür deutlich mehr Stromleistung. Für diese Fälle können Sie das externe Netzteil verwenden. Ist dieses angeschlossen, steigt die maximale Stromkapazität von 30 Watt auf 68 Watt.

Stromversorgung Verfügbare Leistung für verbundene PoE-Geräte an den Ports 2–5

Nur PD-Port (Port 1) 26 Watt gesamt

Netzteil 68 Watt gesamt

PoE-Pinbelegung

Der IEEE 802.3af/at-Standard schreibt vor, dass jeder PSE-Port (PoE-Injektor- oder Switch-Port) zwei Pinbelegungen unterstützen muss, die als Alternative A und B oder Modus A und B bezeichnet werden. Der 5-Port PoE Gigabit Switch mit PoE-Passthrough unterstützt Alternative A.

Pin Signal

Der IEEE 802.3af/at-Standard erfordert außerdem, dass PoE-Geräte wie VoIP-Telefone oder Netzwerkkameras (PD) sowohl den Modus A als auch den Modus B unterstützen. Dadurch können Sie jedes IEEE 802/3af/at-konforme PoE-Gerät an diesen Switch anschließen.
