561808 - Interruttore Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch Gigabit 5 porte alimentato PoE con tunnel PoE
Marca	Intellinet
Modello	561808
Numero di porte	5 porte Gigabit Ethernet
Tipo di porte	1 porta PD (ingresso PoE), 4 porte PSE (uscita PoE)
Standard PoE	IEEE 802.3af/at
Budget PoE (con alimentatore)	68 W max
Budget PoE (tramite porta PD)	26 W max
Alimentazione (alimentatore)	Ingresso: 100-240 V AC, 50-60 Hz, 2,5 A; Uscita: 48 V DC, 1,5 A
Alimentazione (tramite PoE)	Porta PD conforme IEEE 802.3af/at
Dimensioni (L x P x H)	140 x 78 x 28 mm
Peso	0,6 kg
Temperatura di funzionamento	0-40 °C
Umidità di funzionamento	10-90% UR, senza condensa
Certificazioni	FCC Classe B, CE, RoHS
Scatola	Metallica
Contenuto della confezione	Switch, alimentatore, cavo di alimentazione, istruzioni
Manutenzione e pulizia	Pulire con un panno asciutto e morbido; non utilizzare solventi
Sicurezza	Non esporre all'umidità; utilizzare solo l'alimentatore fornito
Informazioni generali	Conforme alle direttive 2014/53/UE; garanzia e riciclo vedere il manuale

Domande frequenti - 561808 Intellinet

Qual è la differenza tra il budget PoE con alimentatore e tramite la porta PD?

Con l'alimentatore, il budget totale è di 68 watt, mentre con l'alimentazione tramite la porta PD (porta 1), il budget è di 26 watt. Utilizzare l'alimentatore per alimentare dispositivi più potenti.

Posso collegare dispositivi non PoE alle porte PSE?

Sì, le porte PSE (2-5) funzionano come porte Ethernet standard e possono collegare dispositivi non PoE. La potenza PoE viene erogata solo se il dispositivo collegato lo richiede.

Come sapere se lo switch è alimentato correttamente?

Il LED PWR si accende se l'alimentazione è fornita tramite l'alimentatore. Se lo switch è alimentato tramite PoE (porta PD), questo LED rimane spento. Il LED PSE si accende se la porta PD è collegata a un injector PoE o switch PoE.

Cosa significa il LED MAX lampeggiante?

Il LED MAX lampeggia quando la potenza totale erogata ai dispositivi PoE supera 55 watt (in modalità alimentatore) o quando la potenza disponibile è insufficiente per alimentare tutti i dispositivi PoE collegati.

Posso usare lo switch senza alimentatore?

Sì, se la porta PD (porta 1) è collegata a un injector PoE o switch PoE conforme IEEE 802.3af/at, lo switch si alimenta tramite questo cavo e può distribuire fino a 26 watt alle porte PSE.

Che tipi di dispositivi posso collegare alle porte PoE?

È possibile collegare telefoni VoIP, telecamere IP, punti di accesso wireless e qualsiasi altro dispositivo compatibile IEEE 802.3af/at.

Come installare lo switch?

Collegare la porta 1 (PD) a un injector PoE o switch PoE, oppure utilizzare l'alimentatore. Collegare i dispositivi PoE alle porte 2-5. Accendere lo switch tramite l'interruttore I/O. I LED indicano lo stato.

Qual è il consumo elettrico massimo dello switch?

Il consumo massimo è di 75 watt con l'alimentatore e di 30 watt quando alimentato tramite la porta PD.

Lo switch supporta la funzione di risparmio energetico?

Sì, grazie alla tecnologia Green Ethernet, lo switch disabilita automaticamente le porte inutilizzate e adatta la potenza in base alla lunghezza del cavo per ridurre il consumo.

Cosa fare se un dispositivo PoE non si alimenta?

Verificare che il cavo sia collegato correttamente e che il dispositivo sia compatibile IEEE 802.3af/at. Assicurarsi che il budget PoE totale non sia superato. Se il LED PSE lampeggia, la potenza è insufficiente. Utilizzare l'alimentatore per aumentare il budget.

MANUALE UTENTE 561808 Intellinet

Introduzione al prodotto

Panoramica del prodotto

Lo switch Intellinet a 5 porte Gigabit con alimentazione PoE è progettato per prendere l'alimentazione da uno switch PoE e trasferire dati e alimentazione elettrica per un certo numero di dispositivi compatibili PoE tramite cavi di rete Cat5e o Cat6. Dotato di cinque porte Gigabit Ethernet, questo switch può alimentare fino a quattro punti di accesso LAN wireless e bridge, telefoni VoIP e / o videocamere IP, elaborare la propria alimentazione dallo switch PoE a cui è collegato e fornire velocità di rete fino a 1.000 Mbps.

Quando si collega la porta del dispositivo (Porta 1) alla porta PoE di uno switch PoE compatibile IEEE 802.3af/at, lo switch Intellinet PoE a 5 porte Gigabit utilizza parte della corrente elettrica per alimentare se stesso e passa il surplus di alimentazione disponibile fino a quattro dispositivi PoE, come ad esempio i telefoni VoIP, consentendo di realizzare il pieno potenziale di ciascuna delle porte PSE nel data center.

Ciascuna delle quattro porte PSE (porte 2-5) è in grado di fornire fino a 30 watt di potenza. Il prodotto è compatibile con gli standard IEEE 802.3af e IEEE 802.3at e può essere sia alimentato tramite l'alimentatore AC incluso che tramite PoE.

Caratteristiche del prodotto

• Riceve alimentazione da un iniettore PoE o switch PoE e fornisce energia per un massimo di quattro dispositivi di rete PoE
• Porte di uscita RJ45 compatibili PoE IEEE 802.3at/af
• La tecnologia verde di rete a risparmio energetico disattiva le porte inutilizzate e regola i livelli di potenza in base alla lunghezza del cavo

Specifiche generali

• Velocità Backplane: 10 Gbps
• Certificazioni: FCC Classe B, CE, RoHS
- Custodia in metallo
• Dimensioni: 78 (L) x 140 (L) x 28 (H) mm
- Peso: 0,6 kg

Specifiche di alimentazione

- Include alimentatore AC:

• Ingresso: 100-240 VAC, 50-60 Hz, 2,5 A
• Uscita: 48 VDC, 1,5 A
• Budget PoE: 68 watt (massimo)

• Consumo di potenza: 75 watt (massimo)

• Può essere alimentato tramite PoE o l'alimentatore AC incluso

• Budget di potenza totale di 68 watt quando si utilizza la corrente alternata e 26 watt quando viene alimentato tramite la porta di ingresso del dispositivo
  • Supporta fino a 2048 indirizzi MAC
  • Buffer di memoria di 256 Kbyte

• Temperatura di esercizio: 0 - 40 °C
• Temperatura di stoccaggio: 0-70 °C
- Umidità di funzionamento: 10 - 90% di umidità relativa, senza condensa

- Tramite il dispositivo alimentato (porta 1)

• Ingresso: compatibile IEEE802.3af/at
• Budget PoE: 26 watt (massimo)
• Consumo di potenza: 30 watt (massimo)

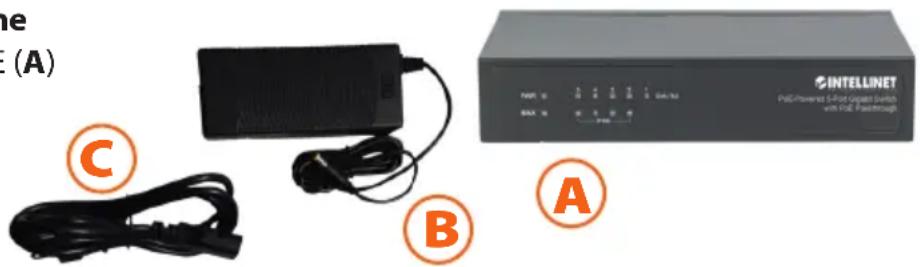

Contenuto della confezione

• Switch 5 porte Gigabit PoE (A)
• Alimentatore (B)
  • Cavo di alimentazione (C)
• Istruzione

Panoramica dell'hardware

LED

Lo switch Intellinet PoE a 5 porte Gigabit (561082) è dotato di 11 LED che forniscono informazioni sullo stato operativo. Ecco cosa fanno:

LED Stato Descrizione

PWR Acceso L'alimentazione è fornita dall'alimentatore AC.Spento Non viene fornita alimentazione dall'alimentatore AC.

Link/Act Acceso È stato stabilito un collegamento di rete.Lamp. È stato stabilito un collegamento di rete e vengono inviati e ricevuti pacchetti di dati.Spento Non è stato stabilito alcun collegamento di rete.

PSE Acceso La porta 1 (PD) è collegata ad una porta PSE, ad esempio, un iniettore PoE o switch PoE.Spento La porta 1 del dispositivo non è collegata ad una porta PSE.Lamp. L'alimentazione non è sufficiente per alimentare i dispositivi PoE.

MAX Acceso Il sistema ha raggiunto una potenza di uscita di 55 W. La potenza totale PoE si avvicina al suo massimo.Spento Il sistema utilizza meno di 55 W.Lamp. L'alimentazione è insufficiente per il dispositivo PoE connesso.

Porte

Lo switch è dotato di 5 porte Gigabit, un connettore di alimentazione e un interruttore on / off.

Porto Descrizione

1 Porta del dispositivo alimentato. Quando è collegato ad un iniettore PoE, midspan o switch compatibile PoE IEEE 802.3af/at, questo switch viene alimentato tramite PoE o switch PoE e l'alimentatore incluso non ha bisogno di essere utilizzato. Naturalmente, questa porta può anche essere collegata a qualsiasi porta Ethernet standard, sia che la porta sia PoE oppure no.

2-5 Queste sono porte PSE (per l'approvvigionamento di alimentazione) conformi PoE IEEE 802.3af/at che è possibile connettere a dispositivi PoE come i telefoniVoIP e telecamere di rete. Naturalmente, qualsiasi dispositivo di rete non PoE può essere collegato a queste 4 porte.

DC Porta per il collegamento dell'alimentatore in dotazione. Vedere la pagina successiva per i dettagli.

I / O Premere I per accendere l'interruttore; premereO per spegnerlo.

Installazione hardware

Fare riferimento al diagramma a pagina 3.

Collegare la porta 1 ad un iniettore PoE o switch per alimentare fino a quattro dispositivi PoE. Se non si dispone di un iniettore PoE o switch o se si ha bisogno di alimentazione supplementare, è possibile collegare l'alimentatore esterno.

Porta dispositivo vs alimentatore esterno

Lo switch a 5 porte Gigabit con PoE (561082) è stato progettato per ricevere dati e alimentazione sulla porta 1 e fornire connessione dati e alimentazione ai dispositivi PoE collegati sulle porte 2, 3, 4 e 5. Inoltre, dispone di un alimentatore esterno incluso.

Quando si collega un iniettore PoE o switch PoE alla porta 1 del presente switch 561082 (senza alimentatore), questo switch può ricevere fino a 30 watt di potenza su quella porta — meno se il dispositivo PoE collegato non è in grado di inviare molta alimentazione su una porta. Di questi 30 watt (in entrata), lo switch utilizza alcuni watt per se stesso e può fornire il resto ad altri dispositivi PoE collegati (in uscita). Dispone di circa 26 watt per quattro porte, con una media di 6,5 watt per porta. Questo è sufficiente per alimentare fino a quattro telecamere di rete o telefoni VoIP, con un'uscita di potenza massima di 6,5 watt ciascuno.

Ora, se si desidera aggiungere un dispositivo come un punto di accesso Gigabit Wireless AC ad alte prestazioni, si avrà bisogno di molta più potenza. In queste situazioni, è possibile utilizzare l'alimentatore esterno. Quando viene collegato, il bilancio di potenza massima aumenta da 30 watt a 68 watt.

Alimentato da	Potenza disponibile per i dispositivi PoE connessi alle porte 2-5
Solo dalla porta 1 del dispositivo	26 watts totali
Alimentatore	68 watts totali

Piedinatura PoE

Lo standard IEEE 802.3af/at richiede che qualsiasi porta PSE (iniettore PoE o porta dello switch) debba supportare una delle due piedinature, che sono indicate come alternativa A e B o in modalità A e B. Lo switch Intellinet PoE a 5 porte Gigabit supporta l'alternativa A.

Pin Segnale
1 DC (+)
2 DC (+)
3	DC (−)
4
5
6	DC (−)
7
8

Lo standard IEEE 802.3af/at richiede inoltre che i dispositivi PoE come i telefoni VoIP o le telecamere di rete supportino entrambe le modalità A e B, che permettono di collegare qualsiasi dispositivo PoE conforme IEEE 802.3af/at allo switch Intellinet a 5 porte Gigabit con PoE senza preoccuparsi della piedinatura PoE.

WARRANTY INFORMATION

Italiano: Per informazioni sulla garanzia, accedere a:

Italiano: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettriconon deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

REGULATORY STATEMENTS

FCC Class B

Italiano: Questo dispositivo è conforme alle direttive 2014/53/UE e/o 2004/108/EC & 2006/95/EC. La dichiarazione di conformità per questo prodotto è disponibile al:

intellinetnetwork.com
