508247 - Interruttore Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete industriale non gestito
Marca	Intellinet
Modello	508247
Standard di rete	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
Velocità supportate	10/100/1000 Mbps (auto-negoziazione)
Numero di porte	4 porte RJ-45 Gigabit + 2 slot SFP
Velocità del backplane	12 Gbps
Alimentazione	12 - 48 V CC, doppio ingresso ridondante (morsettiera)
Consumo elettrico	5 W (max)
Protezione dell'involucro	IP40
Materiale dell'involucro	Metallo (acciaio o alluminio)
Temperatura di funzionamento	-40 °C a 75 °C
Temperatura di stoccaggio	-40 °C a 85 °C
Umidità di funzionamento	5% a 95% (senza condensa)
Installazione	Su guida DIN o su superficie piana
Dimensioni (L x P x A)	94 x 70 x 26 mm
Peso	0,4 kg
Indicatori LED	Alimentazione (PWR), collegamento/attività (LNK/ACT)
Manutenzione	Pulire con un panno asciutto e non peloso
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento; non esporre all'umidità
Parti di ricambio e riparabilità	Parti non sostituibili dall'utente; apparecchio sigillato
Garanzia	2 anni (garanzia del produttore)
Contenuto della confezione	Switch, morsettiera, kit di montaggio su guida DIN, guida rapida
Certificazioni	CE, FCC, RoHS

Domande frequenti - 508247 Intellinet

Come installare lo switch su una guida DIN?

Fissare il supporto DIN-Rail sul retro dell'apparecchio utilizzando le viti fornite. Allineare quindi il supporto sulla guida e spingere fino a quando si blocca. Per rimuovere, tirare la linguetta e sollevare.

Come collegare l'alimentazione elettrica?

Utilizzare la morsettiera fornita. Allentare le viti, inserire i fili (positivo e negativo) negli appositi slot, quindi serrare. Collegare l'alimentazione 12-48 V CC a una fonte appropriata. È possibile utilizzare un secondo ingresso per la ridondanza.

Cosa fare se i LED di alimentazione non si accendono?

Verificare che la morsettiera sia inserita correttamente e che la fonte di alimentazione fornisca la tensione richiesta. Assicurarsi che i fili siano ben in contatto. Se il problema persiste, provare con un'altra fonte di alimentazione.

Posso utilizzare cavi Ethernet di diverse categorie?

Sì, questo switch supporta cavi Cat5e, Cat6 o superiori per prestazioni ottimali. Per il gigabit, utilizzare almeno Cat5e. Assicurarsi che i cavi siano in buone condizioni.

Come interpretare i LED delle porte?

LED verde acceso: collegamento stabilito. LED verde lampeggiante: attività di rete (invio/ricezione dati). LED spento: nessun collegamento. Per le porte SFP, il comportamento è identico.

Lo switch è compatibile con moduli SFP non Intellinet?

Si consiglia di utilizzare moduli SFP compatibili con gli standard 1000Base-SX/LX. Alcuni moduli di terze parti possono funzionare, ma Intellinet non garantisce la piena compatibilità. Privilegiare i moduli certificati.

Posso utilizzare lo switch in un ambiente esterno?

Questo switch è progettato per uso industriale al chiuso. Sebbene l'involucro IP40 protegga dalle particelle solide, non è impermeabile. Evitare l'esposizione diretta all'acqua o alla pioggia.

Come resettare lo switch alle impostazioni di fabbrica?

Questo switch non gestito non dispone di parametri configurabili. Funziona in modalità plug-and-play. Non è necessario alcun reset.

Qual è la distanza massima supportata dalle porte SFP?

Con moduli SFP 1000Base-SX (fibra multimodale), la distanza può raggiungere 550 m. Con moduli 1000Base-LX (fibra monomodale), la distanza può arrivare fino a 10 km o più a seconda del modulo.

Cosa fare se lo switch si surriscalda in modo anomalo?

Verificare che l'apparecchio sia installato in un luogo ben ventilato, con almeno 25 mm di spazio libero su ciascun lato. Evitare di esporlo a fonti di calore dirette. Se la temperatura ambiente supera i 75 °C, lo switch potrebbe surriscaldarsi.

MANUALE UTENTE 508247 Intellinet

L' Intellinet Switch industriale 4 porte Ggiabit Ethernet con 2 porte SFP offre una combinazione di caratteristiche veloci e convenienti, pur fornendo una capacità di trasmissione eccellente. Non è richiesta alcuna configurazione e l'installazione è ad uso immediato.

Per ulteriori specifiche, visita il sito intellinetnetwork.com/barcode/508247.

Caratteristiche

• Alloggiamento in metallo compatto IP40 per resistere a condizioni industriali difficili
• Ampia gamma di temperatura d'esercizio: -40 - 75°C
  • Installazione su guida DIN opzionale
• Due alloggiamenti per slot per moduli GBIC (SFP)
• Due ingressi DC ridondanti (12 - 48 V) con terminal block I/O

Con una velocità della scheda di collegamento di 12 Gbps, una performance incredibile sarà possibile per i vostri computer, server o altri dispositivi per la rete. Ognuna delle porte traccia automaticamente la velocità del dispositivo di rete connesso e la regola a 10, 100 o 1000 Mbps per massimizzare compatibilità e performance.

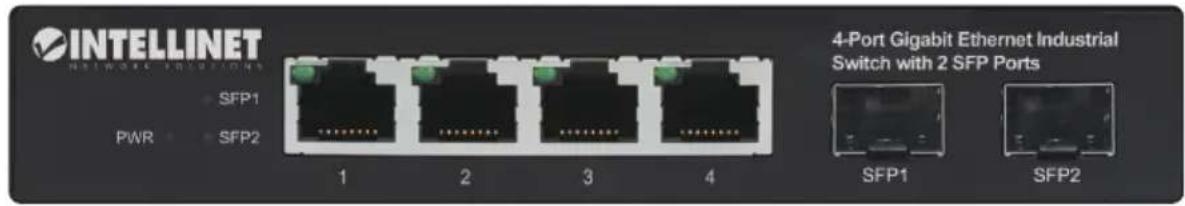

Pannello frontale

LED Colore Stato Indicazione
PWR Verde		Acceso Acceso
		Spento Spento
Ports 1 - 4 SFP 1 & 2	Verde	Acceso Porta di	connessione valida
		Lampeggiante	Invio o ricezione dati
		Spento Nessuna	connessione stabilita

Alimentazione

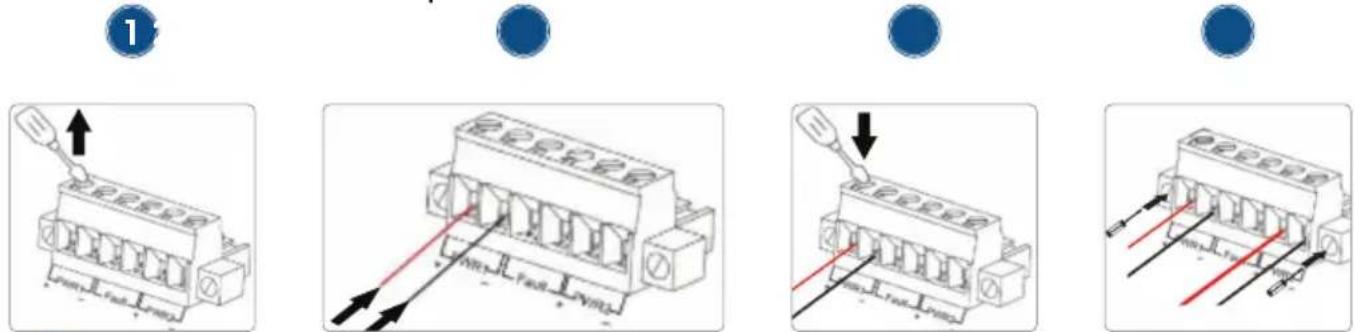

Installazione morsettiera

NOTA: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate.
2 Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
3 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere i punti da 1 a 3 sulla seconda coppia di ingresso).
4 Installare il blocco nel dispositivo e serrare le viti.

Installazione desktop

Prima di utilizzare il prodotto:

• si consiglia di fare attenzione a dove viene collocato lo switch su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione)
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione, lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.

Installazione su guida DIN

1 Con staffa per guida DIN fissata al dispositivo mediante viti, staffa angolare su guida DIN.
2 Spingere il dispositivo fino a quando non scatta in posizione.

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.
