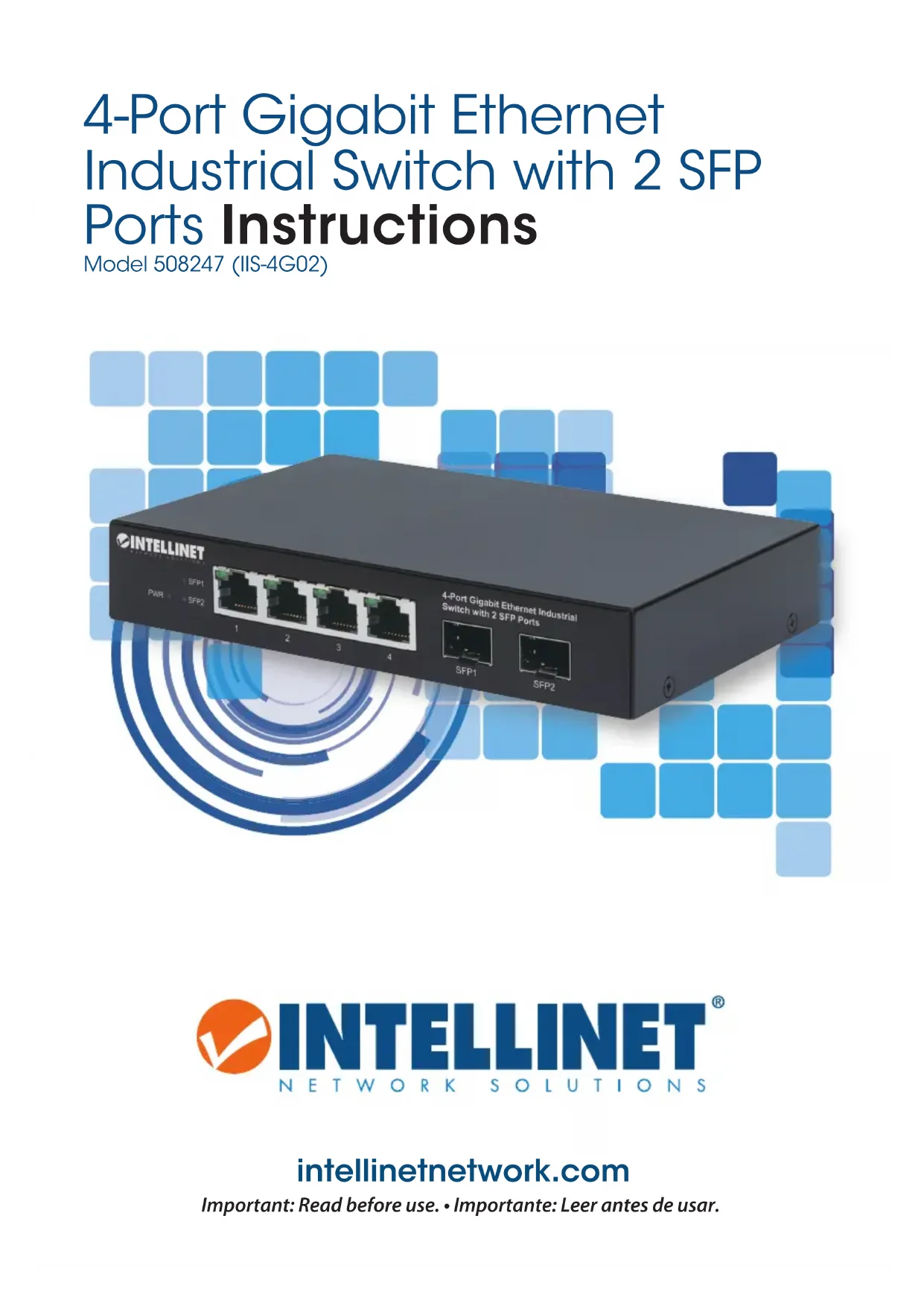

508247 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau industriel non géré
Marque	Intellinet
Modèle	508247
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
Débits supportés	10/100/1000 Mbps (auto-négociation)
Nombre de ports	4 ports RJ-45 Gigabit + 2 slots SFP
Vitesse du fond de panier	12 Gbps
Alimentation	12 - 48 V DC, double entrée redondante (bornier)
Consommation électrique	5 W (max)
Protection du boîtier	IP40
Matériau du boîtier	Métal (acier ou aluminium)
Température de fonctionnement	-40 °C à 75 °C
Température de stockage	-40 °C à 85 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Installation	Sur rail DIN ou sur surface plane
Dimensions (L x P x H)	94 x 70 x 26 mm
Poids	0,4 kg
Indicateurs LED	Alimentation (PWR), liaison/activité (LNK/ACT)
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Débrancher l'alimentation avant toute intervention ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Pièces non remplaçables par l'utilisateur ; appareil scellé
Garantie	2 ans (garantie constructeur)
Contenu du carton	Commutateur, bornier, kit de montage sur rail DIN, guide de démarrage rapide
Certifications	CE, FCC, RoHS

FOIRE AUX QUESTIONS - 508247 Intellinet

Comment installer le commutateur sur un rail DIN ?

Fixez le support DIN-Rail à l'arrière de l'appareil à l'aide des vis fournies. Alignez ensuite le support sur le rail et poussez jusqu'à ce qu'il s'enclenche. Pour retirer, tirez la languette et soulevez.

Comment connecter l'alimentation électrique ?

Utilisez le bornier fourni. Desserrez les vis, insérez les fils (positif et négatif) dans les emplacements correspondants, puis serrez. Branchez l'alimentation 12-48 V DC sur une source appropriée. Vous pouvez utiliser une seconde entrée pour la redondance.

Que faire si les LED d'alimentation ne s'allument pas ?

Vérifiez que le bornier est correctement inséré et que la source d'alimentation délivre la tension requise. Assurez-vous que les fils sont bien en contact. Si le problème persiste, testez avec une autre source d'alimentation.

Puis-je utiliser des câbles Ethernet de différentes catégories ?

Oui, ce commutateur prend en charge les câbles Cat5e, Cat6 ou supérieurs pour des performances optimales. Pour le gigabit, utilisez au minimum du Cat5e. Assurez-vous que les câbles sont en bon état.

Comment interpréter les LED des ports ?

LED verte allumée : liaison établie. LED verte clignotante : activité réseau (envoi/réception de données). LED éteinte : pas de liaison. Pour les ports SFP, le comportement est identique.

Le commutateur est-il compatible avec des modules SFP non-Intellinet ?

Il est recommandé d'utiliser des modules SFP compatibles avec les normes 1000Base-SX/LX. Certains modules tiers peuvent fonctionner, mais Intelinet ne garantit pas une compatibilité totale. Privilégiez les modules certifiés.

Puis-je utiliser le commutateur dans un environnement extérieur ?

Ce commutateur est conçu pour un usage industriel en intérieur. Bien que le boîtier IP40 protège contre les particules solides, il n'est pas étanche. Évitez l'exposition directe à l'eau ou à la pluie.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Ce commutateur non géré ne dispose pas de paramètres configurables. Il fonctionne en mode plug-and-play. Aucune réinitialisation n'est nécessaire.

Quelle est la distance maximale supportée par les ports SFP ?

Avec des modules SFP 1000Base-SX (fibre multimode), la distance peut atteindre 550 m. Avec des modules 1000Base-LX (fibre monomode), la distance peut aller jusqu'à 10 km ou plus selon le module.

Que faire si le commutateur chauffe anormalement ?

Vérifiez que l'appareil est installé dans un endroit bien ventilé, avec au moins 25 mm d'espace libre de chaque côté. Évitez de l'exposer à des sources de chaleur directes. Si la température ambiante dépasse 75 °C, le commutateur peut surchauffer.

MODE D'EMPLOI 508247 Intellinet

L'Intellinet Switch industriale 4 porte Ggiabit Ethernet con 2 porte SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play.

Vous trouvez les spécifications sur intellinetnetwork.com/barcode/508247.

Traits

• Boîtier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes
• Écart de température pour le fonctionnement : -40 – 75 °C
• Option pour l'installation sur rail DIN
• 2 emplacements GBIC pour module émetteur/récepteur optique SFP
• Deux entrées redondantes en courant continu (12 - 48 V) avec bloc terminal I/O

Avec sa vitesse de fond de panier de 12 Gpbs, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance et une compatibilité accrues.

Panneau avant

LED Couleur Statut Indication
PWR Vert		Allumé Appareil est alimenté
		Éteint Éteindre
Ports1 – 4SFP1 & 2	Vert	Allumé Connexion est établie
		Clignotant En train d’émettre ou de recevoir des données
		Éteint Connexion n’est pas établie

Alimentation

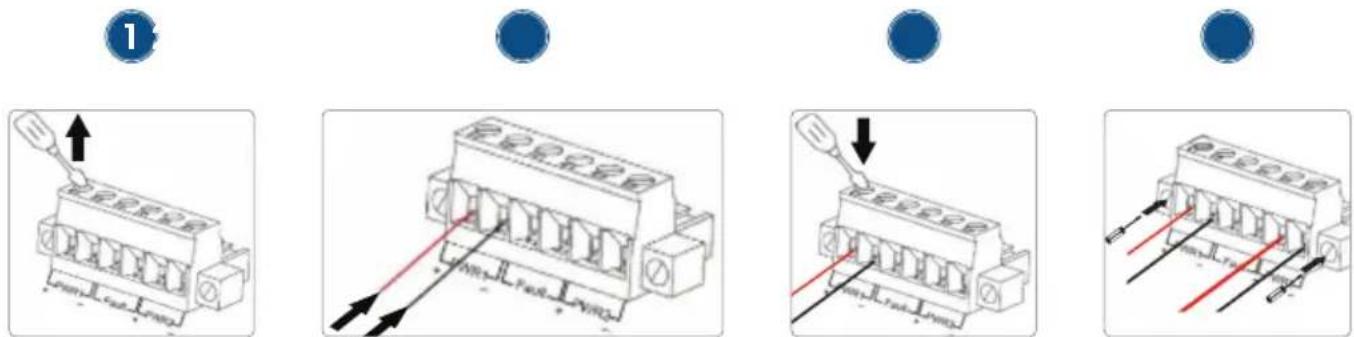

Installation via bloc terminal

NOTE : Assurez-vous que l'alimentation est intégralement éteinte/déconnectée avant de commencer !

1 Desserrez les vis appropriées.
2 Insérez les fils d'alimentation nus dans les emplacements du terminal appropriés (fil positif dans l'emplacement positif ; fil négatif dans l'emplacement négatif).
3 Serrez les vis appropriées pour fixer les fils. (Si vous le souhaitez, répétez les étapes 1 à 3 sur la deuxième paire d'entrées.)
4 Installez le bloc dans le périphérique et serrez les vis.

Installation en bureau

Avant d'utiliser le commutateur, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets),
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.).

Installation du DIN-Rail

1 Avec le support DIN-rail fixé au dispositif à vis, alignez le support avec le rail DIN.
2 Poussez le périphérique jusqu'à ce qu'il soit en place.

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :
