561846 - Interruttore Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete gestibile
Marca	Intellinet
Modello	561846
Numero di porte RJ45	24 porte 10/100/1000 PoE+ con auto-MDI/MDI-X
Porte SFP+	4 porte SFP+ (25S-28S) che supportano 1G/10G
Alimentazione	110-240 V CA con cavo di alimentazione incluso
Montaggio su rack	Sì, con staffe e viti fornite
Messa a terra	Vite di messa a terra sul telaio, lato connettore di alimentazione
Gestione	Interfaccia Web, indirizzo IP predefinito 192.168.2.1
Credenziali predefinite	Utente: admin, Password: numero di serie sull'adesivo
Standard di rete	IEEE 802.3, 802.3u, 802.3ab, 802.3af/at (PoE)
PoE	PoE+ sulle porte 1-24, alimentazione fino a 30W per porta
Indicatori luminosi	PWR (verde), SYS (verde lampeggiante), Link/ACT/Speed (arancione/verde), PoE (giallo)
Cavi raccomandati	Cat5e, Cat6, Cat6a, Cat8.x UTP/STP
Distanza massima di cablaggio	100 metri
Temperatura di funzionamento	Da 0 °C a 40 °C (stima)
Umidità di funzionamento	Dal 10% al 90% senza condensa
Riciclaggio	Conforme alla direttiva RAEE 2012/19/UE
Garanzia	Garanzia limitata del produttore (verificare sul sito)

Domande frequenti - 561846 Intellinet

Come montare lo switch in rack?

Utilizzare le staffe e le viti incluse. Scollegare tutti i cavi, fissare una staffa su ciascun lato dello switch, quindi avvitare le staffe al rack. Ricollegare i cavi.

Come effettuare la messa a terra?

Utilizzare la vite di messa a terra situata accanto al connettore di alimentazione. Collegarla a un oggetto che offre accesso diretto a terra (ad esempio il telaio metallico del rack).

Qual è l'indirizzo IP predefinito per la gestione?

L'indirizzo IP di gestione predefinito è 192.168.2.1.

Come accedere all'interfaccia web?

Aprire un browser e digitare http://192.168.2.1. Utilizzare il nome utente admin e la password corrispondente al numero di serie riportato sull'adesivo nella parte inferiore del dispositivo.

Cosa significano gli indicatori luminosi?

PWR : verde acceso = alimentazione OK. SYS : verde lampeggiante = sistema normale. Link/ACT/Speed : arancione = 10/100 Mbps, verde = 1000 Mbps, lampeggiante = attività. PoE : giallo acceso = alimentazione PoE fornita, lampeggiante = anomalia.

Quali tipi di cavi utilizzare?

Utilizzare cavi Cat5e, Cat6, Cat6a o Cat8.x UTP/STP per prestazioni ottimali. I cavi incrociati o diritti sono supportati grazie all'auto-MDI/MDI-X.

Lo switch supporta l'alimentazione PoE?

Sì, le porte da 1 a 24 forniscono PoE+ (fino a 30W per porta) per alimentare dispositivi compatibili come telecamere o punti di accesso.

Cosa fare se un indicatore PoE lampeggia?

Un lampeggio giallo indica un'alimentazione anomala. Verificare che il dispositivo collegato sia compatibile PoE e che non superi la potenza massima. Scollegare e ricollegare il dispositivo.

Come ripristinare lo switch?

Il manuale non menziona un pulsante di ripristino. È possibile effettuare un ripristino alle impostazioni di fabbrica tramite l'interfaccia web (menu Amministrazione) utilizzando la password predefinita.

Come riciclare il dispositivo a fine vita?

Non smaltire il dispositivo con i rifiuti domestici. Conformemente alla direttiva RAEE 2012/19/UE, portarlo a un punto di raccolta locale o al punto vendita per il riciclaggio.

MANUALE UTENTE 561846 Intellinet

Questa guida fornisce le indicazioni basilari per settare e mettere in funzione l'apparecchio.

Per il manuale di utilizzo e le specifiche, visita intellinet-network.com.

Registra il tuo prodotto su register.intellinet-network.com/r/561846

o scansiona il codice QR presente sulla copertina.

Posizionamento

Prima di utilizzare il prodotto, si consiglia di fare attenzione a dove viene

collocato lo switch:

• su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione);
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione;
• lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.;
• dove non venga sottoposto ad eccessiva umidità;
• entro 100 m dalle periferiche di rete a cui è stato connesso.

Lo switch include staffe e viti per il montaggio opzionale a rack.

1 Disconnettere qualsiasi cavo dallo switch.
2 Posizionare la staffa sui fori di fissaggio su un lato dello switch e assicurarla sul posto con le viti.
3 Ripetere il passo 2 per l'altro lato dello switch.
4 Posizionare lo switch sul rack ed avvitare le staffe sul rack.
5 Ricollegare i cavi.

Vite di messa a terra del telaio

Collocato sul lato del connettore di alimentazione elettrica, il connettore del terminal di messa a terra facilita la corretta messa a terra dello switch Intellinet Network Solutions. Quando si utilizza la vite di messa a terra del telaio occorre collegarla con un cavo a una oggetto che fornisca accesso

diretto a un conduttore di massa. Normalmente nelle installazioni in rack questo avviene attraverso la cornice metallica del rack di montaggio.

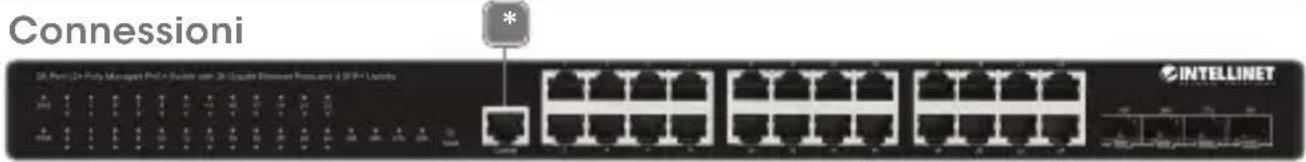

Tutte le porte sullo switch supportano la funzionalità Auto-MDI/MDI-X, così si possono usare sia cavi dritti che incrociati UTP/STP per collegare le porte RJ45 ai PC, router, hub, altri switch, etc.

• I cavi Cat5e/6/6a/8.x UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica una connessione o un'attività, verificare la corrispondente periferica per un corretto settaggio e funzionamento.
• Utilizzare il cavo di alimentazione incluso per collegare la presa sul retro dello switch ad una presa di corrente.

LED Colore Stato Operazione
PWR Verde	Accesso L’ unità sta ricevendo corrente.
	Spento Verificare la connessione.
SYS Verde	Lampeggiante Il sistema è normale.
	Spento Sistema non avviato.
Link / ACT / Speed 1 – 24	10/100M: Arancia; 1000M: Verde	Accesso Porta di connessione valida.
		Lampeggiante Dati trasmessi/ricevuti.
		Spento Nessuna connessione stabilita.
PoE 1 – 24	Giallo	Accesso	Il dispositivo collegato sta ricevendo corrente.
		Lampeggiante Alimentazione elettrica anomala.
		Spento	Nessuna periferica PD è collegata.
25S – 28S	1G: Arancia; 10G: Verde	Accesso Porta di connessione valida.
		Lampeggiante Dati trasmessi/ricevuti.
		Spento Nessuna connessione stabilita.

Gestione tramite browser

1 Aprire il vostro Web browser.
2 Inserire http:// e l'indirizzo IP dello switch nel campo riservato all'indirizzo. L'indirizzo IP predefinito è 192.168.2.1.
3 Premere Invio per visualizzare la schermata di accesso. Nel campo Username, inserire admin ; nel campo Password, inserire il numero di serie che si trova nell'adesivo sul fondo dell'interruttore. Cliccare OK.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:

Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari.

intellinet-network.com
