508827 - Interruttore Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch industriale
Marca	Intellinet
Modello	508827
Porte Ethernet RJ45	8 porte Gigabit (10/100/1000 Mbps)
Porte SFP	2 slot GBIC per moduli SFP
Alloggiamento	Metallico, profilo sottile, grado di protezione IP40
Temperatura di funzionamento	Da -40 °C a 75 °C
Alimentazione	12 – 48 VCC, doppio ingresso ridondante tramite morsettiera
Installazione	Su scrivania o su guida DIN (supporto fornito)
Velocità backplane	20 Gbps
Rilevamento automatico	Velocità e negoziazione automatiche su ogni porta
Cavi consigliati	Cat5e, Cat6, Cat6a UTP/STP
Funzioni speciali	Plug and play, ridondanza dell'alimentazione, allarme di guasto
Indicatori LED	PWR (alimentazione), Link/Act per ogni porta (verde)
Messa a terra	Morsettiera di terra sul connettore di alimentazione
Norme	CE (2014/30/UE, 2014/35/UE)
Temperatura di stoccaggio	Stima: da -40 a 85 °C
Umidità	Stima: dal 5% al 95% senza condensa
Allarme guasto	Contatto secco su morsettiera "Fault" per segnalare guasto di alimentazione
Pulizia	Utilizzare un panno asciutto e morbido. Non utilizzare solventi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento. Rispettare la polarità.

Domande frequenti - 508827 Intellinet

Come installare lo switch su una guida DIN?

Assicurarsi che il supporto DIN sia ben fissato allo switch. Allineare il supporto con la guida DIN e spingere il dispositivo fino a quando non scatta. Per maggiore sicurezza, è possibile utilizzare arresti di fine corsa.

Come collegare l'alimentazione elettrica?

Scollegare prima l'alimentazione. Allentare le viti della morsettiera, inserire i fili nudi (positivo nel morsetto +, negativo nel morsetto -), quindi serrare le viti. È possibile collegare una seconda fonte di alimentazione sulla seconda coppia per la ridondanza.

Cosa fare se l'indicatore PWR non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato e che la fonte fornisca una tensione compresa tra 12 e 48 VCC. Se il problema persiste, controllare la polarità e il fusibile (se presente).

Come utilizzare la ridondanza dell'alimentazione?

Collegare due fonti di alimentazione distinte ai due ingressi della morsettiera. In caso di guasto di una fonte, l'altra subentra automaticamente. È anche possibile collegare un dispositivo di allarme al morsetto "Fault" per essere avvisati in caso di guasto.

Cosa significa l'indicatore Link/Act?

L'indicatore Link/Act è verde. Fisso: una connessione è stabilita. Lampeggiante: la porta sta trasmettendo o ricevendo dati. Spento: nessuna connessione rilevata.

Quali cavi utilizzare per prestazioni ottimali?

Utilizzare cavi Cat5e, Cat6 o Cat6a in UTP o STP. Questi cavi garantiscono il funzionamento Gigabit e riducono le interferenze.

Come resettare lo switch?

Questo switch funziona in plug and play e non richiede alcuna configurazione. Per resettarlo, scollegare l'alimentazione, attendere alcuni secondi, quindi ricollegarla.

Dove trovare le specifiche dettagliate?

Le specifiche complete sono disponibili sul sito intellinetnetwork.com. È anche possibile scansionare il codice QR sulla copertina del manuale.

Come registrare il prodotto?

Registra il tuo prodotto su register.intellinet-network.com/r/508827 o scansiona il codice QR sulla copertina del manuale. Ciò consente di accedere a servizi aggiuntivi.

Cosa fare in caso di interruzione di corrente?

Se si utilizza una sola fonte di alimentazione, lo switch smette di funzionare. Con un'alimentazione ridondante, l'altra fonte subentra. Se è stato collegato un allarme al morsetto "Fault", si attiverà per segnalare il guasto.

MANUALE UTENTE 508827 Intellinet

L' Intellinet Ethernet Switch Industriale 8 porte Gigabit con + 2 SFP Unmanaged offre una combinazione di caratteristiche veloci e convenienti, pur fornendo una capacità di trasmissione eccellente. Non è richiesta alcuna configurazione e l'installazione è ad uso immediato.

Caratteristiche

• Fornisce connessione dati RJ45 per un massimo di otto dispositivi di rete
• Alloggiamento in metallo compatto IP40 per resistere a condizioni industriali difficili
• Ampia gamma di temperatura d'esercizio: -40 - 75°C
  • Installazione su guida DIN opzionale
• Due alloggiamenti per slot per moduli GBIC (SFP)
• Due ingressi DC ridondanti (12 – 48 V) con terminal block I/O

Con una velocità della scheda di collegamento di 20 Gbps, una performance incredibile sarà possibile per i vostri computer, server o altri dispositivi per la rete. Ognuna delle porte traccia automaticamente la velocità del dispositivo di rete connesso e la regola a 10, 100 o 1000 Mbps per massimizzare compatibilità e performance.

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register. intellinet-network.com/r/508827 o scansiona il codice QR presente sulla copertina.

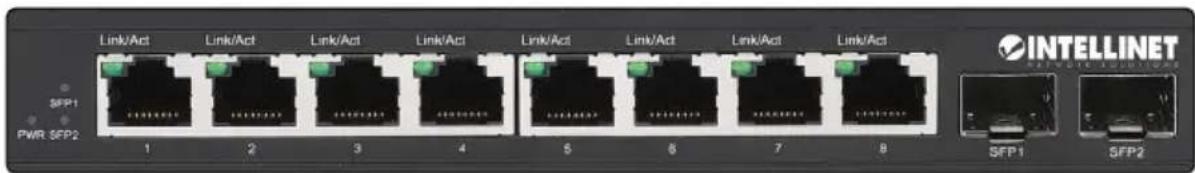

LED

LED Colore Stato Indicazione
PWR Verde		Acceso Acceso
		Spento Spento
Link/Act1 – 8 /SFP 1 & 2	Verde	Acceso Porta di connessione valida
		Lampeggiante Invio o ricezione dati
		Spento Nessuna connessione stabilita

I cavi Cat5e/6/6a/6 UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica una connessione o un'attività, verificare la corrispondente periferica per un corretto settaggio e funzionamento.

Alimentazione

Vite di messa a terra del telaio

Collocato sul lato destro del connettore di alimentazione elettrica, il connettore del terminal di messa a terra facilita la corretta messa a terra dello switch dati Intellinet Network Solutions. Deve essere collegato con un cavo a un oggetto che fornisce l'accesso diretto a un conduttore di terra.

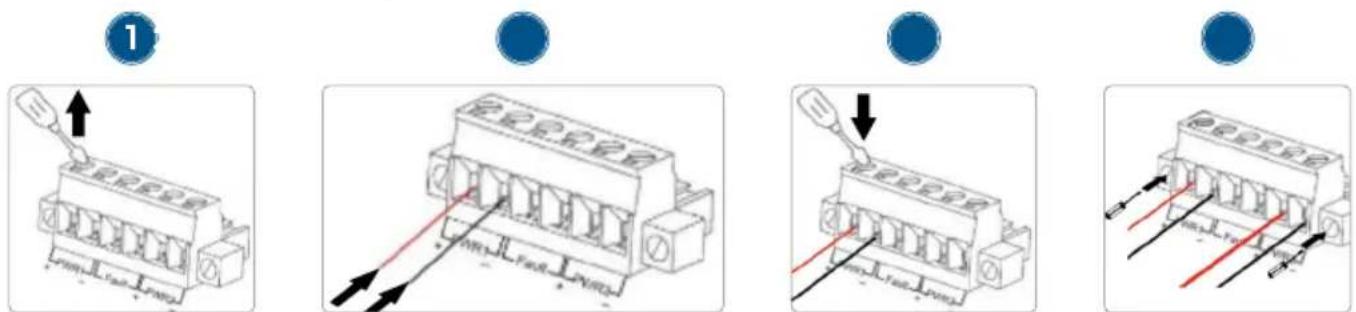

Installazione morsettiera

NOTA: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate.
2 Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
3 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere i punti da 1 a 3 sulla seconda coppia di ingresso).
4 Installare il blocco nel dispositivo e serrare le viti.

Allarme di spegnimento

È possibile scegliere se collegare il dispositivo di avviso di interruzione dell'alimentazione al terminale di connessione contrassegnato da "Fault", in base alle proprie esigenze. Quando si utilizza la ridondanza dell'alimentazione, se una fonte di alimentazione si guasta, verrà generato un allarme di guasto.

Posizionamento

Installazione desktop

Prima di utilizzare il prodotto:

• si consiglia di fare attenzione a dove viene collocato lo switch su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione)
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione, lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.

Installazione su guida DIN

1 Con staffa per guida DIN fissata al dispositivo mediante viti, staffa angolare su guida DIN.
2 Spingere il dispositivo fino a quando non scatta in posizione.

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.
