508827 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur industriel
Marque	Intellinet
Modèle	508827
Ports Ethernet RJ45	8 ports Gigabit (10/100/1000 Mbps)
Ports SFP	2 emplacements GBIC pour modules SFP
Boîtier	Métallique, profil mince, indice de protection IP40
Température de fonctionnement	-40 °C à 75 °C
Alimentation	12 – 48 VCC, double entrée redondante via bornier
Installation	Sur bureau ou sur rail DIN (support fourni)
Vitesse de fond de panier	20 Gbps
Détection automatique	Vitesse et négociation automatiques sur chaque port
Câbles recommandés	Cat5e, Cat6, Cat6a UTP/STP
Fonctions spéciales	Plug and play, redondance d'alimentation, alarme de panne
Indicateurs LED	PWR (alimentation), Link/Act pour chaque port (vert)
Mise à la terre	Bornier de terre sur le connecteur d'alimentation
Normes	CE (2014/30/EU, 2014/35/EU)
Température de stockage	Estimation : -40 à 85 °C
Humidité	Estimation : 5% à 95% sans condensation
Alarme panne	Contact sec sur bornier "Fault" pour signaler panne d'alimentation
Nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Débrancher l'alimentation avant toute intervention. Respecter la polarité.

FOIRE AUX QUESTIONS - 508827 Intellinet

Comment installer le commutateur sur un rail DIN ?

Assurez-vous que le support DIN est bien fixé au commutateur. Alignez le support avec le rail DIN et poussez le périphérique jusqu'à ce qu'il s'enclenche. Pour plus de sécurité, vous pouvez utiliser des butées d'extrémité.

Comment connecter l'alimentation électrique ?

Débranchez d'abord l'alimentation. Desserrez les vis du bornier, insérez les fils nus (positif dans la borne +, négatif dans la borne -), puis serrez les vis. Vous pouvez connecter une deuxième source d'alimentation sur la seconde paire pour la redondance.

Que faire si le voyant PWR ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la source fournit une tension comprise entre 12 et 48 VCC. Si le problème persiste, vérifiez la polarité et le fusible (si présent).

Comment utiliser la redondance d'alimentation ?

Branchez deux sources d'alimentation distinctes sur les deux entrées du bornier. En cas de défaillance d'une source, l'autre prend le relais automatiquement. Vous pouvez également connecter un dispositif d'alarme sur la borne "Fault" pour être averti en cas de panne.

Que signifie le voyant Link/Act ?

Le voyant Link/Act est vert. Allumé fixe : une connexion est établie. Clignotant : le port est en train d'émettre ou de recevoir des données. Éteint : aucune connexion détectée.

Quels câbles utiliser pour des performances optimales ?

Utilisez des câbles Cat5e, Cat6 ou Cat6a en UTP ou STP. Ces câbles garantissent le fonctionnement Gigabit et réduisent les interférences.

Comment réinitialiser le commutateur ?

Ce commutateur fonctionne en plug and play et ne nécessite aucune configuration. Pour le réinitialiser, débranchez l'alimentation, attendez quelques secondes, puis rebranchez-la.

Où trouver les spécifications détaillées ?

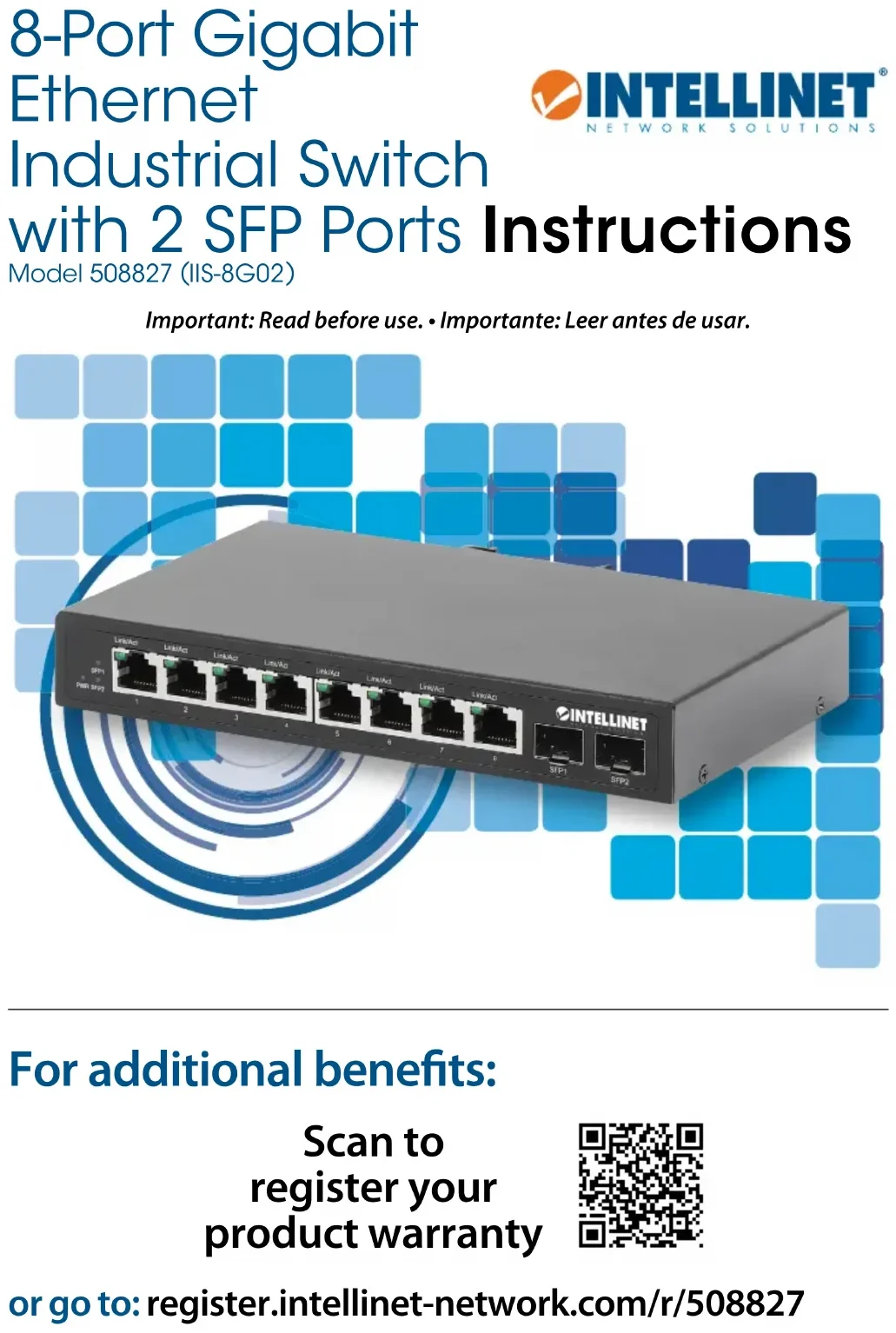

Les spécifications complètes sont disponibles sur le site intellinetnetwork.com. Vous pouvez également scanner le code QR sur la couverture de la notice.

Comment enregistrer le produit ?

Enregistrez votre produit sur register.intellinet-network.com/r/508827 ou scannez le code QR figurant sur la couverture de la notice. Cela permet d'accéder à des services supplémentaires.

Que faire en cas de panne de courant ?

Si une seule source d'alimentation est utilisée, le commutateur cesse de fonctionner. Avec une alimentation redondante, l'autre source prend le relais. Si vous avez connecté une alarme sur la borne "Fault", elle se déclenchera pour signaler la panne.

MODE D'EMPLOI 508827 Intellinet

L'Intellinet Commutateur industriel 8 ports Ethernet Gigabit avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play.

Traits

• Muni de connexions de données RJ45 pour raccorder jusqu'à huit périphériques réseau
• Boîtier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes
• Écart de température pour le fonctionnement : -40 – 75 °C
• Option pour l'installation sur rail DIN
• 2 emplacements GBIC pour module émetteur/récepteur optique SFP
• Deux entrées redondantes en courant continu (12 – 48 V) avec bloc terminal I/O

Avec sa vitesse de fond de panier de 20 Gpbs, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance et une compatibilité accrues.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register. intellinet-network.com/r/508827 ou scannez le code QR figurant sur la couverture.

DEL

DEL Couleur Statut Indication
PWR Vert		Allumé Appareil est alimenté
		Éteint Éteindre
Link/Act1 - 8 /SFP1 & 2	Vert	Allumé Connexion est établie
		Clignotant En train d'émettre ou de recevoir des données
		Éteint Connexion n'est pas établie

Des câbles Cat5e/6/6a UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Alimentation

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Assurez-vous de la connecter à un objet qui fournit un accès direct à la terre.

Installation via bloc terminal

NOTE : Assurez-vous que l'alimentation est intégralement éteinte/déconnectée avant de commencer !

1 Desserrez les vis appropriées.
2 Insérez les fils d'alimentation nus dans les emplacements du terminal appropriés (fil positif dans l'emplacement positif ; fil négatif dans l'emplacement négatif).
3 Serrez les vis appropriées pour fixer les fils. (Si vous le souhaitez, répétez les étapes 1 à 3 sur la deuxième paire d'entrées.)
4 Installez le bloc dans le périphérique et serrez les vis.

Alarme de mise hors tension

Vous pouvez choisir de connecter ou non le dispositif d'avertissement de panne de courant à la borne de connexion marquée « Fault » en fonction de vos besoins. Lors de l'utilisation de la redondance d'alimentation, si une source d'alimentation tombe en panne, une alarme de panne sera générée.

Placement

Installation en bureau

Avant d'utiliser le commutateur, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets),
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.).

Installation du DIN-Rail

1 Avec le support DIN-rail fixé au dispositif à vis, alignez le support avec le rail DIN.
2 Poussez le périphérique jusqu'à ce qu'il soit en place.

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :
