508261 - Interruttore Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch industriale gestito
Marca	Intellinet
Modello	508261
Numero di porte Ethernet	8 porte Gigabit PoE+ (10/100/1000 Mbps)
Porte SFP	2 slot SFP (GBIC)
Alimentazione PoE	30 W max per porta, potenza totale 240 W
Capacità di commutazione	20 Gbps
Temperatura di funzionamento	-40 °C a 75 °C
Grado di protezione	IP40
Materiale della custodia	Metallo
Installazione	Su guida DIN o su tavolo
Alimentazione	45-57 V CC ridondante tramite morsettiera
Dimensioni (circa)	160 x 110 x 40 mm
Peso (circa)	0,9 kg
Conformità	CE (direttive 2014/30/UE e 2014/35/UE)
Manutenzione	Pulire con un panno asciutto, scollegare prima
Sicurezza	Non aprire la custodia, evitare l'umidità
Parti di ricambio	Nessuna parte riparabile dall'utente
Garanzia	Consultare il rivenditore
Riciclaggio	Non smaltire con i rifiuti domestici (RAEE)

Domande frequenti - 508261 Intellinet

Come alimentare lo switch Intellinet 508261?

Utilizzare una fonte di alimentazione CC da 45 a 57 V e collegare i fili alla morsettiera fornita. Assicurarsi che l'alimentazione sia spenta prima di collegare i fili: fili positivi nei terminali +, fili negativi nei terminali -. Serrare le viti e installare la morsettiera nello switch.

Qual è la potenza PoE massima per porta?

Ogni porta PoE+ può fornire fino a 30 watt, con una potenza totale di 240 watt per tutte le porte.

Come installare lo switch su una guida DIN?

Il supporto per guida DIN è già fissato sul retro dello switch. Allinearlo con la guida DIN e spingere fino a quando non scatta. Per rimuoverlo, tirare la linguetta di sblocco.

Lo switch è plug-and-play?

Sì, non è necessaria alcuna configurazione. Collegare i cavi Ethernet e i dispositivi, lo switch rileva automaticamente le velocità (10/100/1000 Mbps) e alimenta i dispositivi PoE.

Cosa significano i LED sul pannello anteriore?

PWR (verde): acceso se l'apparecchio è alimentato. Link/Act (verde): fisso per collegamento stabilito, lampeggiante per attività di rete. PoE (arancione): acceso se la porta alimenta un dispositivo PoE.

Quali sono le condizioni di temperatura accettabili?

Lo switch funziona da -40 °C a +75 °C, il che lo rende adatto ad ambienti industriali estremi.

Posso utilizzare moduli SFP non Intellinet?

I moduli SFP standard in formato GBIC sono compatibili, ma per prestazioni ottimali si consiglia di utilizzare moduli certificati da Intellinet.

Come pulire lo switch?

Scollegare prima l'alimentazione. Pulire la custodia con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi.

Lo switch è conforme alle norme CE?

Sì, soddisfa i requisiti delle direttive europee 2014/30/UE (EMC) e 2014/35/UE (bassa tensione). La dichiarazione di conformità è disponibile sul sito del produttore.

Cosa fare in caso di guasto o malfunzionamento?

Controllare prima l'alimentazione e le connessioni. Se il problema persiste, contattare il supporto tecnico di Intellinet. Non tentare di riparare da soli, poiché la custodia non contiene parti riparabili dall'utente.

MANUALE UTENTE 508261 Intellinet

L' Intellinet Gigabit Ethernet PoE+ Switch Industriale 8 porte con 2 porte SFP offre una combinazione di caratteristiche veloci e convenienti, pur fornendo una capacità di trasmissione eccellente. Non è richiesta alcuna configurazione e l'installazione è ad uso immediato.

Per ulteriori specifiche, visita il sito intellinetnetwork.com/barcode/508261.

Caratteristiche

• Fornisce alimentazione e connessione dati per un massimo di otto dispositivi di rete PoE
• Alloggiamento in metallo compatto IP40 per resistere a condizioni industriali difficili
• Ampia gamma di temperatura d'esercizio: -40 - 75°C
  • Installazione su guida DIN opzionale
• Due alloggiamenti per slot per moduli GBIC (SFP)
• Due ingressi DC ridondanti (45 – 57 V) con terminal block I/O

Con una velocità della scheda di collegamento di 20 Gbps, una performance incredibile sarà possibile per i vostri computer, server o altri dispositivi per la rete. Ognuna delle porte traccia automaticamente la velocità del dispositivo di rete connesso e la regola a 10, 100 o 1000 Mbps per massimizzare compatibilità e performance. Zaprojektowany do rozdzielania napięcia do dostosowanych urządzeń wedle zapotrzebowania, ten Splitter Ultra PoE dostarcza do 30 watów prądu na port, z górnym limitem przekazu o wysokości 240 watów.

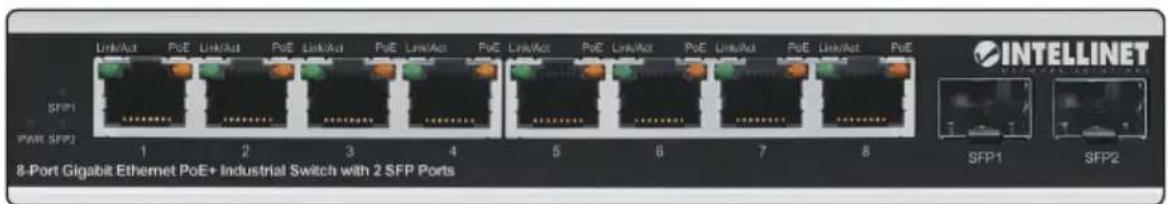

Pannello frontale

LED Colore Stato Indicazione
PWR Verde		Acceso Acceso
		Spento Spento
Link/Act 1 – 8 / SFP 1 & 2	Verde	Acceso Porta di	connessione valida
		Lampeggiante	Invio o ricezione dati
		Spento Nessuna	connessione stabilita
PoE Arancia		Acceso	Il dispositivo collegato sta ricevendo corrente
		Spento	Nessuna periferica PSE/PoE è collegata

Alimentazione

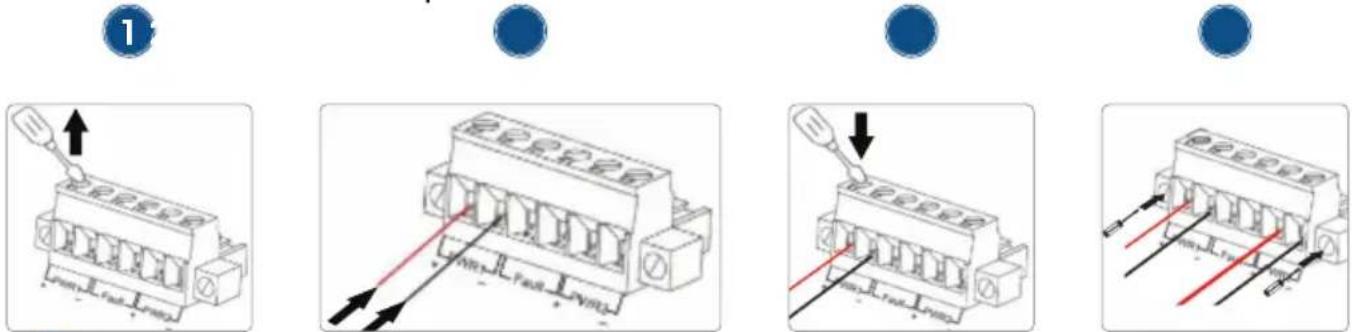

Installazione morsettiera

NOTA: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate.
2 Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
3 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere i punti da 1 a 3 sulla seconda coppia di ingresso).
4 Installare il blocco nel dispositivo e serrare le viti.

Installazione desktop

Prima di utilizzare il prodotto:

• si consiglia di fare attenzione a dove viene collocato lo switch su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione)
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione, lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.

Installazione su guida DIN

1 Con staffa per guida DIN fissata al dispositivo mediante viti, staffa angolare su guida DIN.
2 Spingere il dispositivo fino a quando non scatta in posizione.

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO: Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:

Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari.

intellinetnetwork.com
