508261 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur industriel géré
Marque	Intellinet
Modèle	508261
Nombre de ports Ethernet	8 ports Gigabit PoE+ (10/100/1000 Mbps)
Ports SFP	2 emplacements SFP (GBIC)
Alimentation PoE	30 W max par port, puissance totale 240 W
Capacité de commutation	20 Gbps
Température de fonctionnement	-40 °C à 75 °C
Indice de protection	IP40
Matériau du boîtier	Métal
Installation	Sur rail DIN ou sur bureau
Alimentation	45-57 V DC redondante via bornier
Dimensions (approx.)	160 x 110 x 40 mm
Poids (approx.)	0,9 kg
Conformité	CE (directives 2014/30/EU et 2014/35/EU)
Entretien	Nettoyer avec un chiffon sec, débrancher avant
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité
Pièces détachées	Aucune pièce réparable par l'utilisateur
Garantie	Consulter le revendeur
Recyclage	Ne pas jeter avec les ordures ménagères (DEEE)

FOIRE AUX QUESTIONS - 508261 Intellinet

Comment alimenter le commutateur Intellinet 508261 ?

Utilisez une source d'alimentation DC de 45 à 57 V et raccordez les fils au bornier fourni. Assurez-vous que l'alimentation est coupée avant de brancher les fils : fils positifs dans les bornes + , fils négatifs dans les bornes -. Serrez les vis et installez le bornier dans le commutateur.

Quelle est la puissance PoE maximale par port ?

Chaque port PoE+ peut délivrer jusqu'à 30 watts, avec une puissance totale de 240 watts pour l'ensemble des ports.

Comment installer le commutateur sur un rail DIN ?

Le support DIN-rail est déjà fixé à l'arrière du commutateur. Alignez-le avec le rail DIN et poussez jusqu'à ce qu'il s'enclenche. Pour le retirer, tirez la languette de déverrouillage.

Le commutateur est-il plug-and-play ?

Oui, aucune configuration n'est nécessaire. Branchez les câbles Ethernet et les périphériques, le commutateur détecte automatiquement les vitesses (10/100/1000 Mbps) et alimente les appareils PoE.

Que signifient les LED sur le panneau avant ?

PWR (vert) : allumé si l'appareil est sous tension. Link/Act (vert) : fixe pour liaison établie, clignotant pour activité réseau. PoE (orange) : allumé si le port alimente un périphérique PoE.

Quelles sont les conditions de température acceptables ?

Le commutateur fonctionne de -40 °C à +75 °C, ce qui le rend adapté à des environnements industriels extrêmes.

Puis-je utiliser des modules SFP non-Intellinet ?

Les modules SFP standard au format GBIC sont compatibles, mais pour des performances optimales, il est recommandé d'utiliser des modules certifiés par Intellinet.

Comment nettoyer le commutateur ?

Débranchez d'abord l'alimentation. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Le commutateur est-il conforme aux normes CE ?

Oui, il satisfait aux exigences des directives européennes 2014/30/EU (CEM) et 2014/35/EU (basse tension). La déclaration de conformité est disponible sur le site du fabricant.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez le support technique d'Intellinet. Ne tentez pas de réparer vous-même, car le boîtier ne contient aucune pièce réparable par l'utilisateur.

MODE D'EMPLOI 508261 Intellinet

L'Intellinet Commutateur industriel 8 ports Ethernet Gigabit PoE+ avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Vous trouvez les spécifications sur intellinetnetwork.com/barcode/508261.

Traits

• Muni de connexions de données et d'alimentation pour raccorder jusqu'à huit périphériques réseau PoE
• Boîtier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes
• Écart de température pour le fonctionnement : -40 – 75 °C
• Option pour l'installation sur rail DIN
• 2 emplacements GBIC pour module émetteur/récepteur optique SFP

- Deux entrées redondantes en courant continu (45 – 57 V) avec bloc terminal I/O

Avec sa vitesse de fond de panier de 20 Gpbs, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance et une compatibilité accrues. Conçu pour fournir une importante puissance aux appareils compatibles, ce commutateur PoE offre une puissance maximale de 30 watts par port jusqu'à ce que sa puissance maximale de 240 watts ait été atteinte.

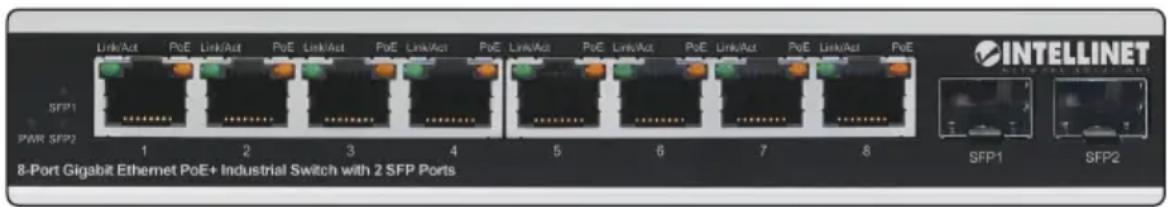

Panneau avant

LED Couleur Statut Indication

PWR Vert		Allumé Appareil est alimenté
		Éteint Éteindre
Link/Act 1 – 8 / SFP 1 & 2	Vert	Allumé Connexion est établie
		Clignotant En train d’émettre ou de recevoir des données
		Éteint Connexion n’est pas établie
PoE Orange		Allumé L’appareil connecté est alimenté
		Éteint Port n’est connecté pas à un appareil PSE/PoE

Alimentation

Installation via bloc terminal

NOTE : Assurez-vous que l'alimentation est intégralement éteinte/déconnectée avant de commencer !

1 Desserrez les vis appropriées.
2 Insérez les fils d'alimentation nus dans les emplacements du terminal appropriés (fil positif dans l'emplacement positif ; fil négatif dans l'emplacement négatif).
3 Serrez les vis appropriées pour fixer les fils. (Si vous le souhaitez, répétez les étapes 1 à 3 sur la deuxième paire d'entrées.)
4 Installez le bloc dans le périphérique et serrez les vis.

Installation en bureau

Avant d'utiliser le commutateur, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets),
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.).

Installation du DIN-Rail

1 Avec le support DIN-rail fixé au dispositif à vis, alignez le support avec le rail DIN.
2 Poussez le périphérique jusqu'à ce qu'il soit en place.

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :
